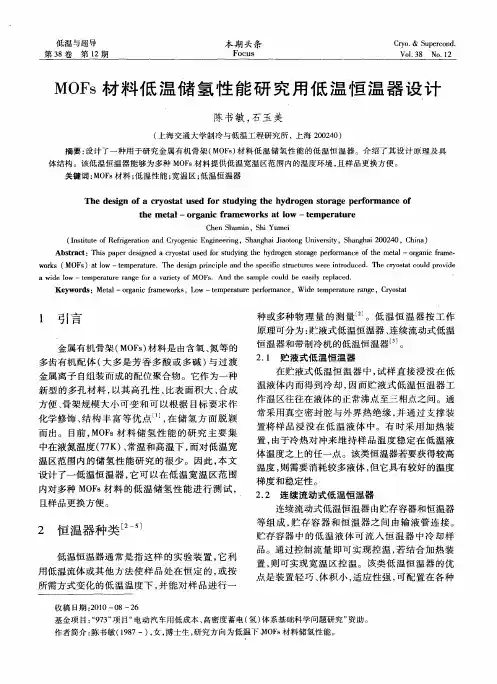

低温恒温器调研报告低温恒温器调研报告一、引言低温恒温器是一种用于控制温度在低于室温的恒温设备。
在科研、医药、化工、生物工程等领域都有广泛的应用。
本报告对市场上常见的低温恒温器进行调研，包括其原理、性能特点、应用场景等，并对市场发展趋势进行分析。
二、低温恒温器原理低温恒温器主要通过制冷系统（如制冷剂循环或压缩机）来降低温度，并通过加热系统来保持恒温。
常见的制冷方法包括机械压缩制冷和热电制冷。
机械压缩制冷一般采用制冷剂回路，通过压缩机将制冷剂压缩成高压高温气体，然后通过冷凝器、膨胀阀和蒸发器进行热交换，从而实现降温。
热电制冷则利用热电效应，通过通过热电堆制冷，该方法结构简单，无噪音、无震动、可靠性高。
三、低温恒温器性能特点1. 温度控制精度高：低温恒温器能够实现较高的温度控制精度，保证实验或生产过程的稳定性。
2. 宽温度范围：低温恒温器通常能够在-10℃至-80℃范围内进行温度控制，满足不同领域的需求。
3. 操作简便：低温恒温器采用先进的操作界面和控制系统，方便用户进行设置和调整。
4. 安全可靠：低温恒温器具备过温保护、过流保护、漏电保护等安全机制，确保设备使用过程中的安全可靠性。
5. 节能环保：低温恒温器采用高效的制冷系统，能够实现能源的节约和环保效果。
四、低温恒温器应用场景1. 科研实验室：在化学、物理、生物等科研领域中，常常需要进行低温实验，如低温保存和制备样品，低温反应等，低温恒温器能满足这些实验的温度控制要求。
2. 医药生产：在药物研发和制造过程中，常常需要以低温条件下进行储存、分离、萃取等操作，低温恒温器能够提供稳定的低温环境，保证药品的质量。
3. 化工生产：在某些化工过程中，需要在低温环境下进行反应或分离，低温恒温器能够提供稳定的低温条件，确保化工过程的稳定性和效果。
4. 电子行业：在电子元器件生产和测试过程中，常常需要使用低温环境，低温恒温器能够提供所需的低温条件。
五、市场发展趋势1. 技术升级：随着科技的进步，低温恒温器的控制精度和性能将进一步提升。
7 JUNO项目机械设计岗1机械制造及其自动化、机械设计及理论硕士1.承担JUNO TAO探测器设计、建造工作；2.参与JUNO探测器制造及现场安装工作；3.参与其他课题研究相关机械设计工作。
1.学历：硕士及以上学历；2.具有良好的专业知识和技能3.研究生期间开展过结构设计方面的研究工作；4.熟练使用机械制图软件；5.具有有限元分析的基础及实际经验；6.有较强的英语口语能力及写作能力，能利用英语开展国际交流；7.良好的沟通能力及团队合作能力；8.能够胜任出差、生产驻场等工作。
8 CEPC未来触发与数据获取技术研究岗1 物理博士后1.开展CEPC读出、触发与数据（TDAQ）系统的预研，包括a)触发模拟软件研制工作，b)带领学生进行模拟，c)方案评估；2.协助进行BESIII触发系统运行中需要的数据分析；3.协助完成触发组的其它工作。
1.学历：博士，具有博士后经历；2.具有物理专业背景；3.熟练使用C++等常用模拟软件；4.拥有物理数据分析经验者优先；5.有较强的英语沟通能力及写作能力。
9 中微子物理科研岗1粒子物理与原子核物理博士后 1.大亚湾和江门中微子实验的物理研究及探测器。
1.学历：博士，具有博士后经历；2.具有粒子物理与原子核物理专业背景；3.拥有中微子实验数据分析经验优先；4.有较强的英语沟通能力及写作能力。
10 ATLAS硅径迹探测器升级科研岗1物理、核科学与技术博士后1.承担ATLAS硅微条探测器制作、测试工作,2.承担硅探测器打线及调试工作,3.负责半导体洁净间运行维护。
1.学历：博士（粒子物理与原子核物理、核技术及应用专业），至少一期博士后研究经历；2.具有探测器研究背景；3.具有高精度绑定机操作经验的优先；4.有较强的英语沟通能力及写作能力。
11 实验物理中心行政秘书岗1 不限硕士1.课题经费管理；2.学生管理、来访客座人员管理；3.会议组织、服务；4.中组部千人团队专家服务；5.领导交给的其他任务等。
![一种用于红外探测器低温工作的冷台[发明专利]](https://uimg.taocdn.com/d67b2e30c1c708a1294a4401.webp)
专利名称：一种用于红外探测器低温工作的冷台专利类型：发明专利
发明人：纪国林,刘晓华,许妙根
申请号：CN03142204.7
申请日：20030811
公开号：CN1580742A
公开日：
20050216
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于机械制冷机冷却红外探测器的冷平台，它由三部分组成，即：冷平台、连接臂和引线环，其中引线环包含针脚，冷平台与连接臂为一体。
红外探测器安装在冷平台上，制冷机冷端安装在连接臂上。
连接臂的二条伸出端轴向对称，制冷机同轴向配置。
冷平台边上设置有引线环，引线环为二个半圆，引线环包含有针脚，红外探测器的电信号用引线连接到引线环的针脚，再由针脚的引线输出。
在连接臂上开有引线孔，以利连接臂上面针脚引线电信号的输出。
申请人：中国科学院上海技术物理研究所
地址：200083 上海市玉田路500号
国籍：CN
代理机构：上海智信专利代理有限公司
代理人：郭英
更多信息请下载全文后查看。
![一种低温恒温器冷屏结构[发明专利]](https://uimg.taocdn.com/a6c4a96d83d049649a6658b8.webp)
专利名称：一种低温恒温器冷屏结构
专利类型：发明专利
发明人：孙志和,卢毛磊,韩彦宁,万玉琴,王沛,黄倩,张军辉,章学华
申请号：CN201510834975.9
申请日：20151124
公开号：CN105318622A
公开日：
20160210
专利内容由知识产权出版社提供
摘要：本发明公开了一种低温恒温器冷屏结构，包括有冷屏铝壁板、铝管，冷屏铝壁板、铝管之间设有连接铝板，连接铝板的一端弯曲成圆弧状，圆弧部分的半径、圆弧部分的高度均与铝管的外壁半径相同，连接铝板的另一端平直；所述连接铝板的平直部分焊接在冷屏铝壁板上，连接铝板的两端以及冷屏铝壁板的相应焊接部位设有应力释放槽，连接铝板的圆弧部分与铝管焊接连接。
本发明研制的铝冷屏，焊接容易，焊接线能量小，在低温下运行不会因焊接导致的应力裂纹而产生的低温冷漏，提高了设备的可靠性；所需的材料市场采购，不需专门定制，降低了生产成本，缩短了设备研制周期；同时冷屏焊接变形很小，表面平整，不需要矫形，外形美观。
申请人：安徽万瑞冷电科技有限公司,中国电子科技集团公司第十六研究所
地址：230088 安徽省合肥市高新区海棠路189号
国籍：CN
代理机构：安徽合肥华信知识产权代理有限公司
代理人：余成俊
更多信息请下载全文后查看。
![一种便携式低温恒温仪[实用新型专利]](https://uimg.taocdn.com/4d99a0c4453610661fd9f4a3.webp)
专利名称：一种便携式低温恒温仪专利类型：实用新型专利
发明人：孙超举
申请号：CN202020038277.4
申请日：20200109
公开号：CN211015173U
公开日：
20200714
专利内容由知识产权出版社提供
摘要：本实用新型涉及恒温仪技术领域，且公开了一种便携式低温恒温仪，包括恒温仪，所述恒温仪左右两侧均固定连接有卡轴，所述卡轴外表面活动连接有拎带，所述恒温仪背面开设有弹片卡槽，所述恒温仪背面开设有主滑槽，所述恒温仪底部开设有底部卡槽，所述恒温仪背面搭接有背板，所述背板底部固定连接有底托板。
该便携式低温恒温仪，通过在在背板背面开设弧形槽，及在弧形槽两侧开设卡带槽并连接短带和可调带，使背板能够固定在腿上，在移动的时候不刮脚且通过推腿部受力减少手的受力，然后在背板正面固定连接主滑块和在底部固定连接底托板用来固定恒温仪，最后通过在恒温仪上活动连接拎手，便于手拎，达到了移动时不刮腿和减少手部受力的效果。
申请人：安徽翔弘仪器科技有限公司
地址：243000 安徽省马鞍山市慈湖高新区霍里山大道北段1669号3栋
国籍：CN
代理机构：上海首言专利代理事务所(普通合伙)
代理人：刘宏博
更多信息请下载全文后查看。

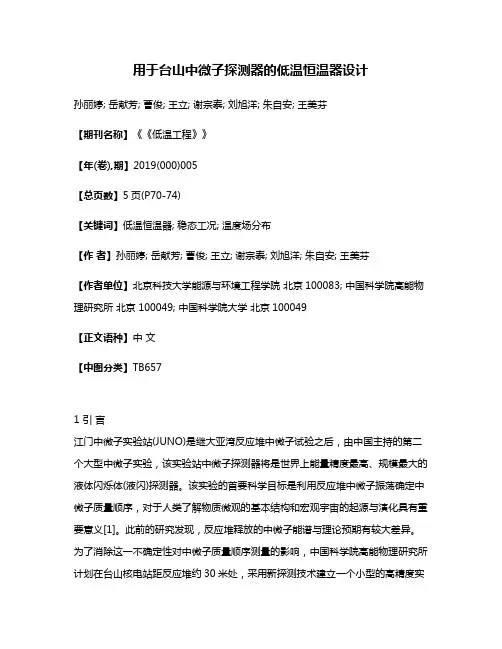

用于台山中微子探测器的低温恒温器设计孙丽婷; 岳献芳; 曹俊; 王立; 谢宗泰; 刘旭洋; 朱自安; 王美芬【期刊名称】《《低温工程》》【年(卷),期】2019(000)005【总页数】5页(P70-74)【关键词】低温恒温器; 稳态工况; 温度场分布【作者】孙丽婷; 岳献芳; 曹俊; 王立; 谢宗泰; 刘旭洋; 朱自安; 王美芬【作者单位】北京科技大学能源与环境工程学院北京100083; 中国科学院高能物理研究所北京 100049; 中国科学院大学北京100049【正文语种】中文【中图分类】TB6571 引言江门中微子实验站(JUNO)是继大亚湾反应堆中微子试验之后，由中国主持的第二个大型中微子实验，该实验站中微子探测器将是世界上能量精度最高、规模最大的液体闪烁体(液闪)探测器。
该实验的首要科学目标是利用反应堆中微子振荡确定中微子质量顺序，对于人类了解物质微观的基本结构和宏观宇宙的起源与演化具有重要意义[1]。
此前的研究发现，反应堆释放的中微子能谱与理论预期有较大差异。
为了消除这一不确定性对中微子质量顺序测量的影响，中国科学院高能物理研究所计划在台山核电站距反应堆约30米处，采用新探测技术建立一个小型的高精度实验，即台山核电站中微子实验(JUNO-TAO)，以精确测量反应堆中微子能谱，为江门中微子实验提供准确的输入。
该实验计划采用全覆盖的硅光电倍增管(SiPM)探测液闪发出的光，能量精度比当前世界最好水平要高3倍。
由于常温下硅光电倍增管热噪声非常大，整个探测器必须置于-50 ℃，将热噪声降低3个量级。
液闪的光产额与温度相关，因此需要控制探测器内核心区域的温度至-50±0.5 ℃。
本文主要内容就是对实验的低温恒温器进行初步设计。
随着中国低温事业不断发展，低温技术日益更新，不同温度下的低温实验接踵而至，主要包括低温下热物理性质的测量、材料的机械性能与实验、光学物理研究、材料磁热特性测量和超导实验等[2]，这些实验大多都在低温恒温器中进行。

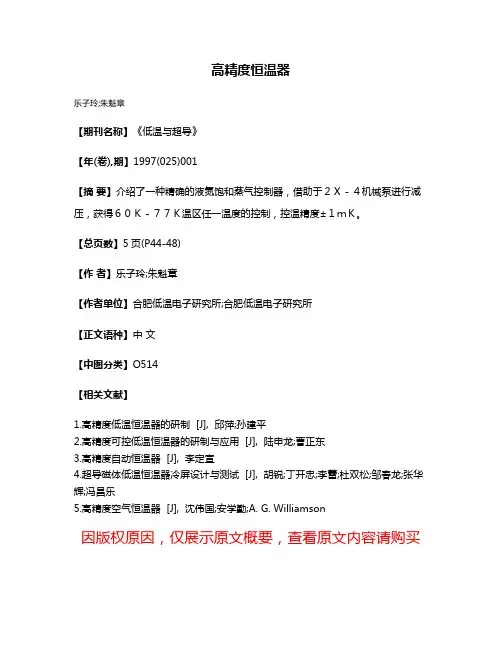

高精度恒温器
乐子玲;朱魁章
【期刊名称】《低温与超导》
【年(卷),期】1997(025)001
【摘要】介绍了一种精确的液氮饱和蒸气控制器，借助于２Ｘ－４机械泵进行减压，获得６０Ｋ－７７Ｋ温区任一温度的控制，控温精度±１ｍＫ。
【总页数】5页(P44-48)
【作者】乐子玲;朱魁章
【作者单位】合肥低温电子研究所;合肥低温电子研究所
【正文语种】中文
【中图分类】O514
【相关文献】
1.高精度低温恒温器的研制 [J], 邱萍;孙建平
2.高精度可控低温恒温器的研制与应用 [J], 陆申龙;曹正东
3.高精度自动恒温器 [J], 李定宣
4.超导磁体低温恒温器冷屏设计与测试 [J], 胡锐;丁开忠;李蕾;杜双松;邹春龙;张华辉;冯昌乐
5.高精度空气恒温器 [J], 沈伟国;安学勤;A. G. Williamson
因版权原因，仅展示原文概要，查看原文内容请购买。

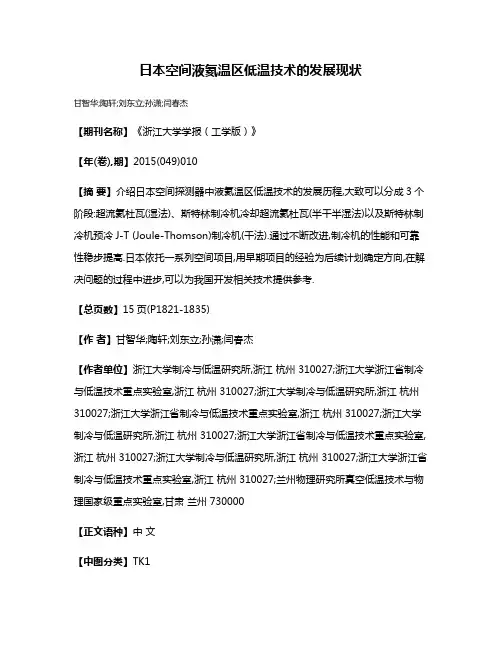

日本空间液氦温区低温技术的发展现状甘智华;陶轩;刘东立;孙潇;闫春杰【期刊名称】《浙江大学学报（工学版）》【年(卷),期】2015(049)010【摘要】介绍日本空间探测器中液氦温区低温技术的发展历程,大致可以分成3个阶段:超流氦杜瓦(湿法)、斯特林制冷机冷却超流氦杜瓦(半干半湿法)以及斯特林制冷机预冷J-T (Joule-Thomson)制冷机(干法).通过不断改进,制冷机的性能和可靠性稳步提高.日本依托一系列空间项目,用早期项目的经验为后续计划确定方向,在解决问题的过程中进步,可以为我国开发相关技术提供参考.【总页数】15页(P1821-1835)【作者】甘智华;陶轩;刘东立;孙潇;闫春杰【作者单位】浙江大学制冷与低温研究所,浙江杭州 310027;浙江大学浙江省制冷与低温技术重点实验室,浙江杭州 310027;浙江大学制冷与低温研究所,浙江杭州310027;浙江大学浙江省制冷与低温技术重点实验室,浙江杭州 310027;浙江大学制冷与低温研究所,浙江杭州 310027;浙江大学浙江省制冷与低温技术重点实验室,浙江杭州 310027;浙江大学制冷与低温研究所,浙江杭州 310027;浙江大学浙江省制冷与低温技术重点实验室,浙江杭州 310027;兰州物理研究所真空低温技术与物理国家级重点实验室,甘肃兰州 730000【正文语种】中文【中图分类】TK1【相关文献】1.空间液氦温区机械式制冷技术发展现状及趋势 [J], 甘智华;王博;刘东立;王任卓;张学军2.液氦温区大型低温制冷系统的可靠性评估 [J], 江荣霞;谢秀娟;邓笔财;杨少柒3.我国自主研发出液氦温区大型低温制冷机 [J], ;4.液氦温区双级G—M低温制冷机的数值模拟：第一部分：数值分析方法 [J], 王莉;方良5.液氦温区低温气动调节阀的研制和工作特性研究 [J], 崔广龙; 孙大明; 王美超; 杨冬冬因版权原因，仅展示原文概要，查看原文内容请购买。
