丹佛斯变频器培训课件

行业定制化
针对不同行业和应用场景， 开发定制化的变频器产品， 以满足特定需求并优化性能 。
感谢您的观看
THANKS
实施效果
03
通过变频器控制，实现了空调系统的智能调节，提高了室内环
境的舒适度和空调系统的能效比。
电梯控制系统应用案例
案例背景
某高层住宅电梯控制系统，需保证电梯运行平稳、快速响 应乘客需求。
解决方案
采用变频器控制电梯曳引机电机，根据电梯运行状态和乘 客需求实时调整电机转速和制动力矩，保证电梯运行平稳 、快速响应。
程序编写方法及技巧
编程语言基础
编程技巧与规范
简要介绍变频器编程所涉及的编程语 言基础，如变量、数据类型、控制结 构等。
分享一些实用的编程技巧和规范，如 代码优化、错误处理、注释规范等， 提高学员的编程效率和代码质量。
程序结构与设计
讲解变频器程序的结构和设计方法， 包括主程序、子程序、中断程序等的 设计思路和实现方法。
欠压故障
变频器输出电压过低，可能是电源电 压过低、电源缺相等原因导致。
过热故障
变频器内部温度过高，可能是散热系 统不良、环境温度过高等原因导致。
故障排除方法和步骤
识别故障现象
根据变频器的故障指示或报警信息，识别 出具体的故障现象。
排除故障
根据故障原因，采取相应的措施进行故障 排除，如更换损坏的部件、调整参数设置
实施效果
通过变频器控制，实现了电梯控制系统的精确控制，提高 了电梯的运行效率和乘客的舒适度。同时，变频器还具有 节能效果，降低了电梯的能耗和运行成本。
05
变频器维护保养与故障排 除
日常维护保养项目
清洁变频器表面
定期清除变频器表面的 灰尘、油污等杂物，保

维护等方面的知识。
产品与服务优势
丹佛斯的产品和服务具有高效、可靠、节能等优势，能够帮助客户降低 运营成本。
丹佛斯拥有专业的研发团队，不断推出新产品和技术，保持行业领先地 位。
丹佛斯的服务团队具有丰富的经验和专业知识，能够为客户提供个性化 的解决方案。
03
销售与市场培训
销售技巧培训
01
02
03
销售谈判技巧
目标设定与跟踪培训
教授员工如何设定个人目标并跟踪其进展，以提高工作效果。
激励与奖励机制培训
让员工了解公司的激励和奖励机制，激发他们的工作积极性和创造 力。
06
财务与法务培训
财务知识培训
1 2
财务报表分析
培训员工如何阅读和分析财务报表，包括资产负 债表、利润表和现金流量表，以评估公司的财务 状况和经营绩效。
财务预算与预测
教授如何制定和监控财务预算，以及如何预测未 来的财务状况，以帮助公司做出明智的决策。
3
成本控制与管理
培训员工如何识别和降低成本，提高公司的盈利 能力。
法务知识培训
合同管理
01
培训员工如何起草、审查和管理合同，以确保合同的合法性和
有效性。
知识产权保护
02
教授员工如何保护公司的知识产权，包括商标、专利和著作权
丹佛斯内部培训资料
汇报人： 日期:
目录
• 公司简介 • 产品与服务介绍 • 销售与市场培训 • 生产与供应链培训 • 人力资源培训 • 财务与法务培训
01
公司简介
公司历史与发展
丹佛斯成立于1933年，总部位于丹麦 ，是一家全球性的工业制造企业。
丹佛斯在长期发展中，不断进行技术 创新和产品升级，保持了行业领先地 位。

在初级技术员阶段，表现优秀者将有机会晋 升为中级技术员，需要进一步提高专业技能 和管理能力。
高级技术员
技术主管
在中级技术员阶段，表现优秀者将有机会晋 升为高级技术员，需要具备技术团队的管理 和领导能力。
在高级技术员阶段，表现优秀者将有机会晋 升为技术主管，需要具备全面的技术业务能 力和团队管理能力。
公司重视员工的培训和发展，提供良好的职业 发展空间和福利待遇。
丹佛斯追求卓越品质和客户满意度，致力于为 客户提供高品质的产品和服务。
02
丹佛斯产品与服务
制冷与空调系统
制冷与空调系统是丹佛斯最为核心的产品之一，旨 在为客户提供高效、可靠、环保的制冷和空调解决
方案。
丹佛斯制冷与空调系统涵盖了制冷压缩机、制冷设 备、空调设备和相关配件等，可以满足不同领域和
场景的需求。
丹佛斯制冷与空调系统采用了先进的技术和设计 理念，注重产品的性能、可靠性和节能性，赢得
了客户的广泛好评。
传动与能源系统
传动与能源系统是丹佛斯的另一个核心产品线，主要面 向工业和商业领域，提供全面的动力传输和能源管理解 决方案。
丹佛斯传动与能源系统包括各种类型的电机、变频器、 减速机、泵和阀门等，可以满足客户对于高效、可靠和 环保的动力传输和能源管理需求。
重点客户案例
重点客户案例一
某全球知名汽车制造商与丹佛斯合作，共同开发高效制冷技术，实现节能减排和提升驾驶 体验。
重点客户案例二
某跨国能源公司与丹佛斯合作，采用丹佛斯的智能控制解决方案，提高能源利用效率，实 现可持续发展。
重点客户案例三
某中国知名家电企业与丹佛斯合作，引入丹佛斯的绿色环保制冷技术，提升产品能效和竞 争力。
目标制定与绩效考核

带载调试
在电机带载的情况下，启 动变频器并检查其运行状 态和电机性能。
参数设置
根据实际需求，通过操作 面板或通讯接口对变频器 的参数进行设置和调整。
变频器的调试方法与参数设置
频率设置
设置变频器的输出频率，以满足电机转速的要求。
控制模式设置
选择适合的控制模式，如速度控制、转矩控制等。
变频器的调试方法与参数设置
恢复正常。
05
安全注意事项
操作变频器的安全规范
01
操作前确保电源已断开 ，避免带电操作引发触 电事故。
02
操作时应佩戴合适的防 护眼镜和手套，防止飞 溅物伤害。
03
操作时禁止吸烟、吃东 西，避免意外事故发生 。
04
操作时应遵循先启动后 加负载的原则，避免设 备损坏或人员伤亡。
安全防护措施与设备
03
变频器的使用与维护
变频器的操作面板介绍
操作面板概述
介绍操作面板的组成和功能，包括显 示屏幕、按键、旋钮等。
按键功能说明
显示屏幕内容解读
解释显示屏幕上的各种参数和状态信 息，如频率、电流、电压、故障代码 等。
详细解释每个按键的功能和使用方法 ，如启动、停止、加速、减速等。
变频器的常用功能与参数设置
电缆连接
按照接线图正确连接电源 和电机电缆，确保接线牢 固、安全。
变频器的安装步骤与注意事项
• 接地处理：按照安全规定进行接地处理，确保设备安全运 行。
变频器的安装步骤与注意事项
注意安全
在安装过程中，务必注意安全， 避免触电等事故发生。
遵守规定
遵守相关国家和地区的电气安全 法规和标准。
变频器的安装步骤与注意事项
某工厂操作工在操作变频器时未断开电源，导致 触电事故发生，造成人员伤亡。

正确接线方法和检查流程
按照电气图纸接线
01
根据电气图纸要求，正确连接变频器的输入、输出、控制等线
路。
检查接线端子和紧固件
02
检查所有接线端子和紧固件是否牢固可靠，无松动现象。
测量绝缘电阻和接地电阻
03
使用兆欧表测量变频器的绝缘电阻和接地电阻，确保符合规定
要求。
日常维护保养计划制定
定期检查
制定定期检查计划，对变频器进 行定期检查和维护保养。
根据实际需求，灵活选择不同编程语言进行 混合编程，以充分发挥各自优势。
调试流程规范化操作指南
01
02
03
04
编写调试计划
明确调试目标、步骤和时间安 排，确保调试工作有条不紊地
进行。
调试前准备
检查硬件连接、程序下载和参 数设置等是否正确，为调试工
作做好准备。
逐步调试
按照调试计划逐步进行调试， 从简单到复杂，逐一验证程序
变频器作用
实现对交流异步电机的软起动、 变频调速、提高运转精度、改变 功率因数等功能。
工作原理简述
整流环节
将交流电整流成直流电 。
滤波环节
对整流后的直流电进行 滤波，保证直流电的平
稳。
逆变环节
将直流电逆变为所需频 率的交流电。
控制电路
对整流、滤波、逆变等 环节进行控制，实现对 输出交流电的精确控制
成功案例剖析和经验借鉴
成功案例
某水泥企业采用变频器对风机、水泵等设备进行改造，实现了节能30%以上的目 标；某化工厂通过变频器对压缩机进行控制，减少了维护成本和停机时间。
经验借鉴
选用合适的变频器型号和规格；对设备进行合理匹配和优化；加强日常维护和保 养；建立完善的能源管理制度和考核体系。

常见问题及故障处理
过压故障
引发变频器过电压故障的几个因素
4、变频器硬件问题引发的过电压 电压检测回路异常，导致过电压。 制动单元损坏、制动电阻烧断、制动电阻阻值选配不合适。 变频器逆变单元出现故障引发的过电压故障。
常见问题及故障处理
欠电压故障
通常变频器报欠电压故障，由网侧电压波动引发居多 交流电网电压偏低。 交流进线缺相、比如某一相快熔熔断。
变频器一般参数设置
参数 5 数字输入/输出
5-10 端子 18 数字输入 [8] 开始 针对启动/停止命令选择启动。
5-11 端子 19 数字输入 [10] 反向 更改电机主轴的旋转方向。选择逻辑 1 执行反向。反向信号只更改旋转方向。它并 不激活启动功能。
5-12 端子 27 数字输入 [2]惯性停车 电机保持自由运动模式。
6-60 端子 X30/8 输出 选项和功能与参数参数 6-50端子42输出同。
变频器一般参数设置
参数 14 特殊功能
14-22 工作模式 [2] 初始化 将所有参数值都复位为默认设置， 变频器将在下一次上电期间复位。参数 14-22 工作模式也会恢复为 默认设置。
14-52 风扇控制 [0]自动 如果选择 [0] 自动 ，则仅当变频器内部温度介于35 °C到大 约55 °C的范围内时，风扇才会运行。 [1] 启动 50%。 [2] 启动 75%。 [3] 启动 100%。
3、变频器启动初期正常，但在加速过程中报出过电流 其主要原因则多集中在变频器加速时间设置过短、电动机额定电流值设置于实际不符偏小，转矩补 偿）设定较高等参数设置欠妥上。
常见问题及故障处理
过压故障
引发变频器过电压故障的几个因素
1 、 设计选型不当引发的过电压问题 变频器输出侧电缆超出变频器允许长度，由于电缆分布电容的影响，电压反射造成变频器过电压。 变频器输出侧选配了不合适的滤波器件， 导致变频器过电压。 ２、 调试不当引发的过电压问题 电机减速时间设定过短，导致过电压（多见于负载惯量大的设备上）。 大功率通风机运行中，管道阀门突然变化情况，导致变频器过电压。 电机名牌数据设置不正确，也可能导致过电压。

EVRA 电磁阀
EVRA 25
EVRA 10, 15 & 20 EVRA 32 & 40
EVRA 3
EVRA Solenoid 01., JBM - Page 19
电磁阀 EVRA3~40
温度范围：-40~105 ℃ 最大工作压力：42bar
可靠性高 通过100%在线高压测试，
可保障长期无故障运行 40 bar强度测试 28 bar泄漏测试
要求: 浸入水中一分钟后，无气 泡产生
最大泄露率 QMAX = Q1+Q2+….Qn
Air : QMAX 1.67 105 cm3 / s
Helium: QMAX 1.43105mbar l / s R22 : QMAX 1.6g / year R717 : QMAX 0.36g / year
ORV型油调节 阀
用于螺杆或离心型 压缩机，通过混合 润滑油系统中冷热 润滑油，从而保持 恒定的油温
内置感温元件标准 设置温度49 ℃
镀镍不锈钢感温元 件
阀体有三个接口 接口A ：出口
接口B ：热介质入口 温度越高，开度越小 接口C ：冷介质入口
阀体有三个接口
接口A ：入口 接口B ：冷介质出口 接口C ：热介质出口
由于低温钢材质比 球墨铸铁更好的性 能以及直接焊接方 式可以更好的减少
| 34
CVP (LP) - SII 接口 EVM-NC - SI接口
低摩擦材料的应用 工作更平稳，寿命更长
长寿命模块/平台设计 适用于工业环境
磁力耦合连接ICM 专利设计，不需要填料函密封
大幅减少了泄漏和失效风险 直接焊接连接，减少密封面

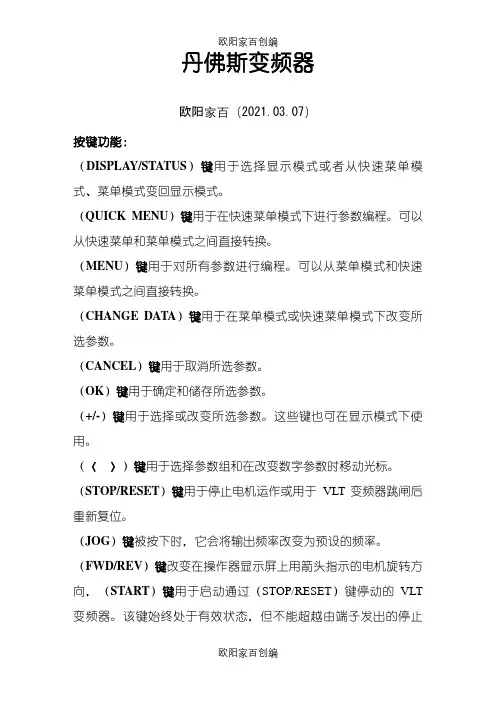

丹佛斯变频器欧阳家百（2021.03.07）按键功能：（DISPLAY/STATUS）键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。

（QUICK MENU）键用于在快速菜单模式下进行参数编程。

可以从快速菜单和菜单模式之间直接转换。

（MENU）键用于对所有参数进行编程。

可以从菜单模式和快速菜单模式之间直接转换。

（CHANGE DATA）键用于在菜单模式或快速菜单模式下改变所选参数。

（CANCEL）键用于取消所选参数。

（OK）键用于确定和储存所选参数。

（+/-）键用于选择或改变所选参数。

这些键也可在显示模式下使用。

（〈〉）键用于选择参数组和在改变数字参数时移动光标。

（STOP/RESET）键用于停止电机运作或用于VLT变频器跳闸后重新复位。

（JOG）键被按下时，它会将输出频率改变为预设的频率。

（FWD/REV）键改变在操作器显示屏上用箭头指示的电机旋转方向，（START）键用于启动通过（STOP/RESET）键停动的VLT 变频器。

该键始终处于有效状态，但不能超越由端子发出的停止命令。

操作步骤：1、按（MENU）键进入功能菜单。

2、按（+/-）或（〈〉）键选择参数。

3、按（CHANGE DATA）键进入数据改变模式。

4、按（+/-）键改变数据值。

5、按（OK）键存储改变的数据。

6、按（DISPLAY/STATUS）键返回到正常模式。

变频器故障内容（10VOLTLOW）警告1：低于10V（LIVE ZERO ERROR）警告/报警2：电流信号零点故障（NO MOTOR）警告/报警3：无电机（MAINS PHASE LOSS）警告/报警4：缺相（DC LINK VOLTAGE HIGH）警告5：高电压警告（DC LINK VOLTAGELOW）警告6：低电压警告（DC LINK OVERVOLT）警告7：过电压（DC LINK UNDERVOLT）警告/报警8：欠电压（INVERTER TIME）警告/报警9：逆变器过载（MOTOR TIME）警告/报警10：电机温度过高（MOTOR THERMISTOR）警告/报警11：电机过热（热敏电阻）（TORQUE LIMIT）警告/报警12：过转矩极限（OVERCURRENT）警告/报警13：过电流（EARTH FAULT）报警14：接地电流（SWITCH MODE FAULT）报警15：载波模式故障（CURR.SHORT CIRCUIT）报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100% (BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。

转矩短时可达160%
最大转矩
转矩
160% 恒转矩曲线 100%
A
速度(RPM)

CT特性的例子
•搅拌机 •提升机 •电梯 •灌瓶机 •传送带 •送料机 •螺杆压缩机

CP特性曲线
转矩(T)
恒功率 恒转矩 100% 高频 基频
速度(RPM)


速度维持
为了保持电机在恒定的速度上运 行，变频器会根据负载 轻重补偿频率，象传送带那样，无 论箱包多少，轻重如何，传送带以 设定的速度运行。

可选功能
夹持 制动 点动 负载维持 改变方向

制动功能
•由于惯性大，传送带的停止过程 要比设定的时间长 •电机运行处在发电机状态，电机速度比同 步转速快 •能量反馈到电机 •变频器会报过电压报警 •电机随后处在自由趟车状态
改变方向

改变方向
传统的方法：
•改变电机三相输入中 任意两相的接线即可 •通常通过继电器-接触器 实现

改变方向
变频器有此功能，无需接触 器。 实现方法：
•改变参数，将运行方向改成双向 •连接12号和19号端子（出厂设定为 反转）

400V
整流
中间回路 565V 逆变器
控制回路 负载
UDC=1.35 ULine

逆变器部分
电机
主电源
整流
中间回路
逆变器
控制回路
负载
DC电压
三相交流电压

IGBT安装方式
IGBT
DC link
六个IGBT集成模块或独立安装

Rfe

标量控制
Rs Lσs Lσr Rr
1− s ⋅ Rr s

的调速控制。
2024/1/25
交通运输
如电动汽车、电动自行 车、地铁、轻轨等交通
工具的驱动控制。
新能源领域
智能家居
如风力发电、太阳能发 电等新能源设备的并网
和离网控制。
5
如空调、冰箱、洗衣机 等家用电器的节能和智
能控制。
变频器市场现状及前景
市场现状
目前，全球变频器市场规模不断扩大，市场竞争日益激烈。同时，随着技术的不断进步和应用领域的不断拓展， 变频器产品的种类和功能也越来越丰富。
调整变频器的PID参数，优化控制性能。
过流保护动作
检查电机和负载是否存在短路或接地故障。
2024/1/25
19
调试过程中常见问题解决方法
检查变频器参数设置是否正确，如加 速时间、减速时间等。
降低负载或调整变频器输出频率，避免 过流现象的发生。
2024/1/25
20
实例演示：参数设置与调试过程
实例背景介绍
2024/1/25
16
调试过程中常见问题解决方法
• 检查变频器参数设置是否正确，如频率给定方式、运行命 令来源等。
2024/1/25
17
调试过程中常见问题解决方法
电机运行不稳定
检查电机参数设置是否正确，如电机极数、额定功率等。
检查负载是否过重或存在机械故障。
2024/1/25
18
调试过程中常见问题解决方法
34
2024/1/25
10
03
变频器参数设置与调试 方法
2024/1/25
11
参数设置步骤及注机额定功率、额定电压、额 定电流、额定频率、极数等。
选择控制方式
根据实际需求选择合适的控制方式， 如V/F控制、矢量控制等。

2004-01-15 Global Marketing
VLT® AutomationDrive FC302
Drives Division
6
為什麼變頻器所驅動的馬達要用變頻馬達? 5 為什麼變頻器所驅動的馬達要用變頻馬達?
因为：普通异步电动机都是按恒频恒压设计的， 因为：普通异步电动机都是按恒频恒压设计的，不可能完全适应变 频调速的要求。变频电机可在 。 频调速的要求。变频电机可在0。1HZ--130HZ范围长期运 范围长期运 行，而普通电机只可在： 而普通电机只可在： 2极的为 极的为20--65hz范围长期运行 范围长期运行. 极的为 范围长期运行 4极的为 极的为25--75hz范围长期运行 范围长期运行. 极的为 范围长期运行 6极的为 极的为30--85hz范围长期运行 范围长期运行. 极的为 范围长期运行 8极的为 极的为35--100hz范围长期运行． 范围长期运行． 极的为 范围长期运行 要具体了解还要从变频电机与工频电机有什么区别去说. 要具体了解还要从变频电机与工频电机有什么区别去说
VLT® AutomationDrive FC 302
学习內容
•1) SEMI-47 的條件是什麼 •2) 我們的變頻器運行是否符合 Semi – 47 •3) 馬達 6 條線如何接成 3 條線連接變頻器 •4) VSD 的過載忍受能力為何? •5) 為什麼變頻器所驅動的馬達要用變頻馬達? •6) 馬達電纜最好選用什麼電纜 , 有長度限制嗎？ •7) 馬達電纜過長會有什麼影響 , 有補救措施嗎? •8) 為什麼變頻器二次側建議加裝 二次電抗. •9) 萬一控制電源消失 , 變頻器是否會停止. •10) 為什麼變頻器會產生諧波. •11) 本次加裝的 Harmonic filter 可抑制諧波到什麼程度? •12) THID / THVD 是什麼意思? •13) 諧波的量測點該量那裡? •14) 如何避免控制線被 馬達主線干擾? •15) 變頻器一次側是否要加裝 fuse , 該如何選用? •16) 變頻器一次側加裝的 MCCB 該如何選用? •17) 變頻器 二次側加裝的 MC 該如何選用? •18) 變頻器的載波頻率改變會對 馬達或變頻器有何影響? •19) 何謂 DC BANK •20) DC BANK 能放電多久? •21) 變頻器選用上有几種箱體保護等級? •22) 變頻器過溫几度時會跳脫 , 回到几度時可 reset 重新運轉. •23) 變頻器週溫限度為幾度?

DANFOSS变频器培训丹弗斯变频器的外观VLT?8000 Aqua系列VLT?5000 系列VLT?2800系列一、基础知识1、概述变频器定义:把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。

变频器要紧由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。

为了产生可变的电压和频率，该设备第一要把电源的交流电变换为直流电（DC）。

把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。

由于变频器设备中产生变化的电压或频率的要紧装置叫“inverter”，故该产品本身就被命名为“inverter”，即：变频器。

用于电机操纵的变频器，既能够改变电压，又能够改变频率。

2. 电机结构与差不多特点--电机的旋转速度什么缘故能够自由地改变？三相异步电动机是目前较常用的交流电动机，多用在工业设备。

三相异步电动机要旋转起来的先决条件是具有一个旋转磁场，三相异步电动机的定子绕组确实是用来产生旋转磁场的。

我们明白，但相电源相与相之间的电压在相位上是相差120度的，三相异步电动机定子中的三个绕组在空间方位上也互差120度，如此，当在定子绕组中通入三相电源时，定子绕组就会产生一个旋转磁场，其产生的过程如图1所示。

图中分四个时刻来描述旋转磁场的产生过程。

电流每变化一个周期，旋转磁场在空间旋转一周，即旋转磁场的旋转速度与电流的变化是同步的。

旋转磁场的转速为：n=60f/P式中f为电源频率P是磁场的磁极对数n的单位是：每分钟转数按照此式我们明白，电动机的转速与磁极数和使用电源的频率有关操纵交流电动机的转速有两种方法：1. 改变磁极法2. 变频法以往多用第一种方法，现在则利用变频技术实现对交流电动机的无级变速操纵。

观看图1还可发觉，旋转磁场的旋转方向与绕组中电流的相序有关。

相序A、B、C顺时针排列，磁场顺时针方向旋转，若把三根电源线中的任意两根对调，例如将B相电流通入C相绕组中，C相电流通入B相绕组中，则相序变为：C、B、A，则磁场必定逆时针方向旋转。

18
3、西门子S7-300PLC与丹佛斯FC300通讯程序编写
3.1、对PCD （过程数据）的读写 ：a.在Step7 中对PCD （过程数据）读写参数时调用 SFC14和SFC15。b. SFC14（“DPRD_DAT”）用于读Profibus 从站（FC300）的数据。c. SFC15（“DPWR_DAT”）用于将数据写入Profibus 从站（FC300）。d. 硬件组态时PCD的
1.7、设定从站属性：组态FC300的通讯区，通讯区与应用有关，如果需要读写FC300参数， 则需PCV区，如果除设定值和控制字以外，还需传送其他数据，则要选择PCD。在选项中有 1，WHOLE CONS.（PCD，PCV 数据是连续的，都有调用SFC14,15）2，WORD CONS. （只有 PCV数据是连续的，不需要调用SFC14, 15）
1、西门子S7-300PLC与丹佛斯FC300通讯硬件组态
1.6、组态从站：在DP网上挂上FC300, 需要STEP7事先安装FC300的GSD文件（让PLC识别丹 佛斯变频器的驱动文件）。点击Profibus网络线按右键，插入丹佛斯变频器。
8
1、西门子S7-300PLC与丹佛斯FC300通讯硬件组态
1.4、新建Proofibus网络：插入CP时会同时弹出组态PROFIBUS画面, 选择新建一条 PROFIBUS（1），组态PROFIBUS站地址，点击“Properties”键组态网络属性如下图：
6
1、西门子S7-300PLC与丹佛斯FC300通讯硬件组态
1.5、Proofibus网络属性：在DP属性的Operating Mode中，将其设为DP master 。
15
2、丹佛斯FC300的profibus通讯格式

变频器的选型原则
根据电机功率选择变频器
确保变频器的额定电流大于或等于电机的额定电流。
根据控制精度选择变频器
如果需要精确控制速度，选择具有高控制精度的变频器。
根据负载类型选择变频器
根据不同的负载类型（如恒转矩负载、恒功率负载等）选择合适的 变频器。
变频器的使用方法
设置参数
根据实际需求，合理设置 变频器的参数，如频率、 电流、电压等。
启动与停止
按照规定的操作顺序启动 和停止变频器，避免因操 作不当导致设备损坏。
故障处理
当变频器出现故障时，应 立即停机检查，并根据故 障代码进行相应的处理。
变频器的维护与保养
定期检查
定期检查变频器的外观、接线、 散热风扇等是否正常。
清理灰尘
定期清理变频器内部和外部的灰 尘，保持设备清洁。
更换元件
根据需要，定期更换变频器内部 的元件，如电容、电阻等。
THANKS FOR WATCHING
感谢您的观看
变频器的主要应用领域
总结词
列举变频器在各行业的典型应用案例，如冶金、化工 、纺织等。
详细描述
变频器作为一种高效、智能的电力控制设备，广泛应用 于各个行业。在冶金行业，变频器可用于轧钢机的速度 控制，提高产品质量和节能降耗；在化工行业，变频器 可用于泵和风机的流量和压力控制，实现工艺流程的自 动化；在纺织行业，变频器可用于控制织机的转速，提 高织物质量和生产效率。此外，变频器还广泛应用于电 梯、空调、洗衣机等家电领域，改善用户体验和节能减 排。
过载保护
当电动机过载时，变频器会自动 降低输出频率或电压，以保护电
动机不受损坏。
过电流保护
当输出电流超过额定值时，变频器 会自动切断输出或降低输出频率， 以保护逆变器和电动机不受损坏。

2
1、西门子S7-300PLC与丹佛斯FC300通讯组态过程
1.2、插入主站：在屏幕中央按右键，弹出的快捷菜单中选择Insert New Object插入SIMATIC 300 Station，可以看到选择的对象出现在右侧的屏幕上。
3
1、西门子S7-300PLC与丹佛斯FC300通讯硬件组态
1.3、插入模块：双击右侧生成的hardware图标，在弹出的HW config 中进行 组态，在菜单栏中选择“View”选择“Catalog”打开硬件目录,按订货号和硬件 安装次序依次插入机架、电源、CPU。
14
2、丹佛斯FC300的profibus通讯格式
2.14 、丹佛斯FC300参数设置：要使变频器能够用PLC通过Profibus来控制，变 频器也需要一定的参数设置才能实现，变频器初始化后需要注意以下参数设置：
P801 命令源: 数字或者控制字 （或者仅仅控制字） P810 控制字格式: FC或者Profidrive P918 站号: 3 （必需与硬件组态时保持一致 。
10
2、丹佛斯FC300的profibus通讯格式
２.1、丹佛斯FC300通讯：PPO---parameter process data objects过程数据之 间执行匹配，用于进行周期性数据交换的用户数据的结构称为参数过程数据对象。
PCV:参数区
IND：替代索引
PCD：过程数据 PVA: 参数资料
4
1、西门子S7-300PLC与丹佛斯FC300通讯硬件组态
1.4、新建Proofibus网络：插入CP时会同时弹出组态PROFIBUS画面, 选择新建 一条PROFIBUS（1），组态PROFIBUS站地址，点击“Properties”键组态网络属 性如下图：
