FTTH终端配置规范

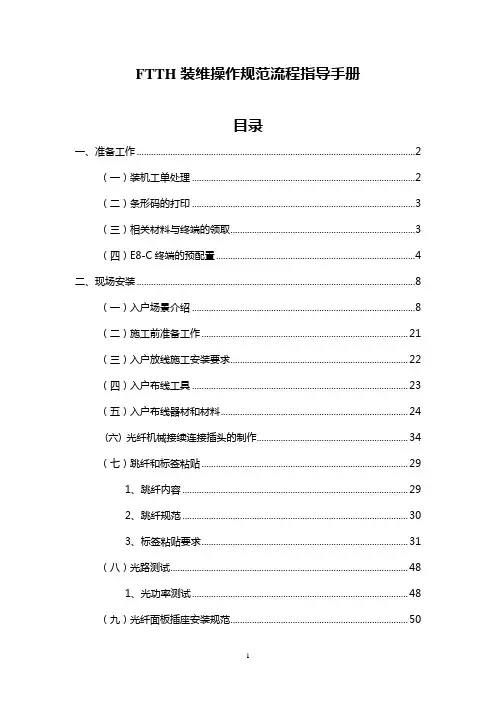

1 FTTH装维操作规范流程指导手册

目录

一、准备工作........................................................ 2

（一）装机工单处理............................................. 2

（二）条形码的打印............................................. 3

（三）相关材料与终端的领取..................................... 3

（四）E8-C终端的预配臵 ........................................ 4

二、现场安装........................................................ 8

（一）入户场景介绍............................................. 8

（二）施工前准备工作.......................................... 14

（三）入户放线施工安装要求.................................... 15

（四）入户布线工具............................................ 15

（五）入户布线器材和材料...................................... 16

(六) 光纤机械接续连接插头的制作.............................. 21

（七）跳纤和标签粘贴.......................................... 29

1、跳纤内容.............................................. 29

华为MA5800配置FTTH业务（P2P接⼊）

11配置FTTH 业务（P2P接⼊）⽤户使⽤ONT接⼊到OLT，通过⼀个业务端⼝实现Internet业务、V oIP业务、IPTV业

务。

业务需求l⽤户1（ONT_1）⽤户2（ONT_2）都分别采⽤FTTH⽅式接⼊，实现Triple play业务。

l Internet业务采⽤PPPoE⽅式接⼊。

l⽤户1可以收看所有节⽬，⽤户2只能收看BTV-1。

l V oIP业务和IPTV业务采⽤DHCP⽅式接⼊且从DHCP Server获取IP的⽅式为DHCP option-60模式。

l不同的业务流接⼊到OLT设备后，设备将根据业务流优先级的不同为业务流提供不同的QoS保证。

l不同的业务流通过⽤户侧VLAN（C-VLAN）在OLT上进⾏区分。

图11-1单端⼝多业务⽅式光纤接⼊业务配置组⽹图

表11-1数据规划

前提条件l OLT已经与BRAS、组播服务器、SoftX3000、DHCP服务器等上层设备建⽴连接。

l LSW连接OLT的端⼝VLAN与OLT上⾏VLAN保持⼀致。

操作步骤l在OLT上配置Internet业务。

a.创建VLAN并加⼊上⾏端⼝。

VLAN ID为100，类型为Smart。上⾏端⼝为0/9/0

huawei(config)#vlan 100 smart

huawei(config)#port vlan 100 0/9 0

b.配置流量模板。

由于V oIP、IPTV、Internet通过同⼀端⼝接⼊，因⽽需要设置各业务的802.1p

优先级。⼀般优先级按V oIP、IPTV、Internet从⾼到低依次排序。此处设置流

量模板索引号为7，上⽹业务802.1p优先级为1。huawei(config)#traffic table ip index 7 cir 10240 priority 1 priority-policy local-

Setting

c.配置业务虚端⼝。

K1+478～K1+5888段左侧片石混凝土挡土墙第1部分1页脚内容四、FTTH的总体设计方案

基于PON的FTTH网络从OLT所在的接入网机房到ONU所在的用户，均可划分为以下5部分，按照从用户端到接入网机房的顺序依次为：光缆终端子系统、引入光缆子系统、配线光缆子系统、主干（馈线）光缆子系统和中心机房子系统。

（一）、光纤终端子系统

一个完整的光纤终端子系统应由一个或者多个光纤端接插座、面板和连接到终端设备（ONU）的超强抗挠、抗压的光纤跳线组成。

在光纤终端子系统中，在光纤缆线的基础布线部分和活动部分须设置明确的活动连接端接界面，最大可能地避免对基础布线线缆的损坏和光纤对人身的伤害。

宿舍光纤终端插座是隐装或者明装的，是光缆基础布线的终点，是光纤链路基础布线部分和用户活动缆线部分的分隔界面。该插座固定在用户光纤终端面板上，采用活动式连接。

光纤端接插座应能够直接和入户光缆相连，与标准SC插头相兼容。插座的安装应在现场完成，无需注胶、加热、研磨等工艺。能够安装在标准的86型或120型面板内，面板可以安装在墙面或弱电箱等固定结构内。光纤终端面板需带有光纤防尘装置。底盒内要求能够保存至少100cm的光纤缆线冗余。不容许光纤缆线和端接器件裸露在墙外，从而尽量保护光缆，并避免光纤和光源对人伤害的可能。

为适应每个学生的使用状况，建议连接ONU的光纤跳线采用超强抗挠、具有良好的抗压能力的光纤跳线。3M公司独有的GGP高强度光纤跳线技术具有优良的抗机械外力的能力。在弯曲直径由15mm减少到6mm的情况下，弯曲损耗几乎没有增加。

对于规划光纤入户的每个宿舍，应将配线光缆布放到楼道配线箱或其他配线设施。在楼道配线箱内可采用活动连接或固定连接方式，将配线光缆与引入光缆连接。固定连接宜采用机械连接。入户端采用现场端接的方式将引入光缆端接在光纤终端插座（面板）上。插座宜安装在墙面等固定结构上，可以是用户室内的墙面，也可以是宿舍室内的弱电箱内。

目 录

一、业务类型说明及参数介绍 2

1、业务类型说明 2

2、参数介绍 2

二、HG220 SN烧制方式 3

1、终端界面填写方式烧制逻辑SN 3

2、web界面填写方式烧制逻辑SN 3

三、HG220基本业务开通（WEB方式） 4

1、上网业务开通(PPPOE) 4

3、上网业务开通（静态IP) 6

4、上网业务开通（桥接) 7

5、IPTV业务开通 8

6、VOIP业务开通 9

7、TR069业务开通介绍 12

8、WAN连接配置一：服务模式组合 13

9、Wifi配置 14

四、QOS配置 15

1、QOS配置主要用于增加对桥接流量的QOS调度能力 15

2、将桥接PPPOE数据加入QOS调度。

15

3、下行总带宽限制

16

4、下行流量映射关系 18

五、OLT配置

20

1、数据业务配置流程 20

2、HG220预授权 20

3、局端VLAN配置 21

4、局端QinQ模板配置

22

5、语音业务配置流程 24 一、业务类型说明及参数介绍

1、业务类型说明

 上网业务

 路由 PPPOE

 路由 DHCP

 路由 静态IP

 桥接上网

 IPTV业务

 VOIP业务

 SIP

 248

 TR069业务开通

 Wifi配置

2、参数介绍

 路由和桥接

 路由模式下，由HG220完成拨号（或者静态IP或DHCP）获得IP，从而完成数据转发

 桥接模式下，HG220提供一个vlan通道，由LAN侧设备（如PC）完成拨号（或静态IP或DHCP）获得IP，完成数据处理。

 服务模式

 HG220支持多种业务，主要包括ITMS，上网，语音和IPTV业务。为了区分业务，对应这些业务，提出了服务模式的概念

 ITMS连接 TR069

 上网业务 Internet

 语音业务 VOIP

 IPTV业务 Other（桥接，一般用于IPTV)
