液压油缸的密封

YHG1液压油缸引言液压系统是一种利用液体传递能量的技术，广泛应用于机械工程和工业领域。

液压油缸作为液压系统中的重要组件之一，被用于实现机械的线性运动和力的传递。

YHG1液压油缸是一种高品质的液压油缸，具有可靠性高、使用寿命长等优势，本文将详细介绍YHG1液压油缸的特点、结构和工作原理。

特点YHG1液压油缸具有以下特点：1.高品质：YHG1液压油缸采用优质材料制造，经过精密加工和严格测试，确保产品质量可靠。

2.可靠性高：YHG1液压油缸的密封件采用高品质橡胶材料，具有良好的密封性能，可防止泄漏和外界杂质进入油缸。

3.使用寿命长：YHG1液压油缸的关键部件采用耐磨材料，并经过特殊处理，能够承受高压和高频率的使用，延长了产品的使用寿命。

4.结构紧凑：YHG1液压油缸的结构设计紧凑，体积小巧，适用于安装空间有限的场合。

结构YHG1液压油缸的结构主要包括以下几个部分：1.缸体：缸体是YHG1液压油缸的主体部分，通常由高强度的铸铁或钢材制成。

缸体内部经过精密加工，以保证油液在缸体内的顺畅流动。

2.活塞：活塞是油缸内部移动的部件，通常由高强度的合金钢或铸铝制成。

活塞与缸体之间通过密封件严密配合，确保油液不泄漏。

3.密封件：密封件是防止油液泄漏的关键部件，通常采用耐磨橡胶材料制成。

YHG1液压油缸的密封件具有良好的耐磨性和密封性能，能够有效防止泄漏和外界杂质进入油缸。

4.阻尼装置：阻尼装置用于调节油缸的速度和阻尼效果，通常由流量阀或节流阀组成。

通过调节阻尼装置，可以实现油缸的平稳运动和减少冲击。

5.支撑件：支撑件用于固定油缸和支撑外部载荷。

支撑件由高强度的金属材料制成，能够承受较大的载荷。

工作原理YHG1液压油缸的工作原理基于液压原理和帕斯卡定律。

当液压站产生一定压力的液体流入油缸内部时，液体将推动活塞移动，从而实现线性运动。

YHG1液压油缸的工作过程如下：1.伸缩过程：当液体从液压站流入油缸的一侧时，液体压力作用于活塞上，推动活塞向另一侧移动，油缸伸长。

液压油缸的结构及工作原理液压油缸是一种主要应用于机械和工业设备的液压系统中的元件，它是一种能够将压缩空气或液体转化为基于压力驱动的直线运动的装置。

在现代工业中，液压油缸广泛应用于各种机械、机床、冶金设备、造船、军工以及石油化工等领域。

此篇文章将详细介绍液压油缸的结构与工作原理。

一、液压油缸的结构液压油缸主要由缸筒、缸盖、活塞、密封圈、杆等基本部件构成。

1.缸体：缸体是液压油缸内的主体部件，通常采用无缝钢管或铸造而成，其内壁平滑。

缸体与缸盖固定在一起，并通过螺纹或卡簧连接到其他部件上。

2.缸盖：缸盖是液压油缸顶部的盖子，通常由铁或铝制成，固定在缸体的一端，用于密封和支撑活塞，并与其他部件形成紧密连接。

在缸盖上还配有进口和出口，用于液体的顺序进入和排出。

3.活塞：活塞是一个密封工作的部件，它与缸体紧密相连，并与缸体内的密封形成密封腔，防止液压油泄漏或外部杂质的进入。

活塞与杆连接，使其能够与缸体内的液体进行压力交换。

活塞杆可以分为单向杆、双向杆、中空杆等多个种类。

4.密封圈：密封圈是液压油缸中的重要部件，用于防止液体泄漏，保证油缸的密封性。

密封圈通常由丁基橡胶、氟橡胶或聚氨酯等材料制成，具有良好的耐油性和耐高温性能。

5.杆：杆是活塞的延伸部分，将活塞上的力传递给其他部件。

杆的材料通常采用高强度合金钢或不锈钢等材料。

二、液压油缸的工作原理液压油缸的工作公式为：F=S×P，其中F是作用在杆上的力，S是活塞面积，P是压力。

液压油缸的工作原理是通过压力传输介质（一般为液体）的作用，来实现液压能量的转换，从而驱动活塞杆实现直线运动。

具体来说，当压力传输介质进入液压油缸时，液体将会推动活塞向前运动，压缩空气或液体同时驱动活塞杆，并将杆上的力传递给机械设备或其他装置。

当液体被冲出时，活塞杆将返回原位置，完成一个工作周期。

在液压油缸的工作过程中，液体需要保持在一定的压力范围内，以确保液压油缸的稳定工作。

在设计液压系统时，需要合理调整压力、流量和工作介质的选择，从而达到最佳的操作效果。

图5.12 活塞环密封
密封圈密封(1/5)
3、密封圈密封 （a）O形密封圈。O形密封圈的截面为圆形，主要 用于静密封和滑动密封（转动密封用得较少）。其结构 简单紧凑，摩擦力较其他密封圈小，安装方便，价格便 宜，可在－40 ℃～120 ℃温度范围内工作。但与唇形密 封圈（如Y形圈）相比，其寿命较短，密封装置机械部 分的精度要求高，启动阻力较大。O形圈的使用速度范 围为0.005 ~ 0.3 m/s。O形圈密封原理如图5.13所示。
图5.16 宽断面Y形密封圈
Y型密封
（a）等唇高通用型
（b）轴用
（c）孔用
等唇高Y型密封圈的安装
密封圈密封(5/5)
宽断面Y形圈一般适用于工作压力p ≤20 MPa、工作温 度－30℃ ~ +100℃、使用速度 ≤0.5 m/s的场合。 窄断面Y形圈如图5.17所示。窄断面Y形圈是宽断面Y 形圈的改型产品，其截面的长宽比在2倍以上，因而不易翻 转，稳定性好，它有等高唇Y形圈和不等高唇Y形圈两种。 后者又有孔用和轴用之分，其短唇与运动表面接触，滑动摩 擦阻力小，耐磨性好，寿命长；长唇与非运动表面接触有较 大的预压缩量，摩擦阻力大，工作时不窜动。 窄断面Y形圈一般适用于工作压力p ≤32 MPa，使用温 度为－30℃ ~ +100℃的条件下工作。
n — 安全系数 n=5
D / 10 时，为厚壁筒（铸造）
[ ] 0 . 4 p D y 1 2 [ ] 1 . 3 p y
缸筒外径：D1 D 2
注意：圆整为标准壁厚 1）铸造：满足最小尺寸 2）无缝钢管：查手册 (无缝钢管外径不需加工）
图5.17 窄断面Y形密封圈
八、液压缸的安装、调整与维护

冶金设备常用液压缸密封件选用及装配要点摘要：本文通过论述与分析液压缸密封中密封圈的选择与性能、液压缸密封工件的有效加工以及液压缸密封的装配、调试以及返修三个主要方面，在研制驱动桥性能试验台液压系统及系统的现场制造与调试工作基础上，进一步实现对液压缸密封工艺的全面分析，旨在有效解决液压缸密封的工艺问题，从而推动液压技术得到良好的应用与发展。

本文在液压缸检修中正确地选择密封件，保证液压缸正常的工作性能方面有重要的参考意义。

关键词：冶金设备；液压缸密封；选用及装配随着公司近几年的快速发展，特别是公司进行钢铁主业产品结构调整投巨资建设了不锈钢厂、碳钢薄板厂等开发高端钢铁产品的生产单位。

在这些生产单位的关键工艺设备中，液压系统是不可缺少的重要组成部分，而液压缸作为主要的工作装置，在各个主机中，是不可缺少的执行元件。

液压缸在使用一定的周期后，由于各种原因，液压缸密封失效，就不得不对液压缸进行检修更换液压缸密封。

一些常用液压缸在设备订货时，厂家并不会将液压缸的详细零部件图纸提供给使用单位，因此在液压缸检修时，对密封的选用就尤为重要。

1 研究液压缸密封性能的意义密封技术己经广泛应用于工业、农业、国防等的各个领域。

而国产液压缸性能与国外知名品牌相比性能明显不足，故高端领域完全被国外垄断。

密封元件、挡圈、支承环、压环、润滑介质（液体或减磨材料）、构槽（几何形状、尺寸、表面特征、加工精度以及相对运动方式）等有关部分组合而成的密封机构整体，统称为密封装置。

密封装置的好坏，是衡量与评价液压与气动传动设计与制造的重要技术指标，但又是最脆弱的环节。

其主要作用是防止工作介质的泄漏。

泄漏不仅降低机器的效率，造成能量损失，浪费了工作油液，而且污染机器设备和工作环境。

因此，密封件在机器设备中占有极其重要的地位。

对密封结构与各项性能的研究也就显得非常必要。

2 液压缸密封中密封圈的选择与性能高低唇Y型密封圈在具体工作中一般压力小于32MPa，是单向密封，短边与密封滑动表面是紧密贴合的，一般在30~100℃的环境中使用。

油缸密封圈安装步骤及标准规格
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
一、油缸密封圈的安装步骤
1、安装前，应首先检查密封件表面质量，不得有飞边、毛刺、裂缝、切边。

气孔和疏松等缺陷，密封件的几何尺寸和精度都要符合标准要求。

2、将上模与液压缸缸杆拆开，使上模与液压缸缸杆脱离。

3、液压缸的密封最好不要在线换，将液压缸整体拆下，置于清洁无尘的场地。

（拆之前一定要卸压，如果液压缸缸杆置于最高位置，应该有相应的措施，防止卸压后缸杆坠落）。

4、将液压缸后端盖拆下，抽出活塞和活塞杆，拆下前端盖。

换上活塞杆的密封、活塞的密封、端盖上的密封、缓冲装置的密封、排气阀的密封等。

5、按照拆下液压缸的顺序安装即可。

二、油缸方形密封圈的标准尺寸型号和公差规
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

液压缸的密封性能测试与优化液压系统是工业生产中常见的一种动力传动系统，而液压缸作为其中的重要部件，承担着转换液压能为机械能的重要作用。

然而，液压缸在使用过程中常常会出现泄漏现象，导致动力传输效率降低甚至无法正常工作。

为了保证液压系统的正常运行，密封性能的测试与优化就显得尤为重要。

在液压系统中，液压缸如同人的心脏，起到传输和转换液压能的关键作用。

一个优秀的液压缸必须具备良好的密封性能，确保在工作过程中不发生泄漏，从而保证系统的稳定性和高效性。

而密封性能主要包括静密封和动密封两个方面。

首先是静密封性能的测试与优化。

静密封主要指在液压缸静止状态下，阻止液体从密封间隙处泄漏的能力。

而静密封性能的测试主要通过压力测试、真空测试和渗漏测试来进行。

其中，压力测试主要是通过加压液体进行测试，检测密封面是否存在泄漏现象。

真空测试则是在密封面处形成真空环境，观察是否有气体进入或液体泄漏发生。

而渗漏测试则是通过在密封面上施加压力，观察是否有液体渗漏。

通过这三种测试手段的组合，可以全面地评估液压缸的静密封性能，并发现其中存在的问题。

对于存在问题的液压缸，优化密封性能的方法有很多。

首先是选择合适的密封材料和结构。

不同的工作环境和液体介质对密封材料的要求不同，因此，在选择密封材料时需要考虑到工作温度、工作压力、介质特性等因素，以选择耐高温、耐腐蚀的密封材料。

同时，密封结构的设计也需要考虑到密封性能的要求，通过改进结构来增强密封效果。

其次是动密封性能的测试与优化。

动密封主要指在液压缸工作过程中，阻止液体从密封间隙处泄漏的能力。

动密封性能的测试主要包括密封垫片的磨损测试、摩擦测试和往复运动测试。

其中，密封垫片的磨损测试主要是通过在实际工作条件下观察密封垫片的损耗情况来评估动密封性能。

摩擦测试则是通过在密封面上施加力，测量摩擦系数来评估动密封性能。

往复运动测试则是通过模拟实际工作状态下的往复运动，观察动密封性能是否受到影响。

对于存在问题的动密封性能，优化方法主要包括选择合适的润滑剂和改进动密封结构。

标题：液压缸活塞和活塞杆动密封沟槽尺寸和公差探讨一、引言液压系统广泛应用于各种工业领域，而活塞和活塞杆的密封沟槽尺寸和公差对系统性能有着重要影响。

本文将从深度和广度两个方面，探讨液压缸活塞和活塞杆动密封沟槽尺寸和公差的相关内容，以帮助读者更好地理解和应用。

二、液压缸活塞和活塞杆动密封1. 活塞密封原理活塞密封是液压缸中非常重要的部件，其密封性能直接影响着液压系统的工作效率和稳定性。

活塞密封通常由密封圈和密封沟槽构成，密封圈可为O型圈、Y型圈或斜面密封圈等，而密封沟槽的尺寸和公差对密封圈的安装和工作状态至关重要。

2. 活塞杆动密封原理与活塞密封类似，活塞杆动密封也是液压缸中的重要部件。

它通常由密封圈和密封沟槽构成，密封圈可为双向密封圈、单向密封圈或组合密封圈等，而密封沟槽的尺寸和公差对密封圈的工作状态和寿命有着直接影响。

三、液压缸活塞和活塞杆动密封沟槽尺寸和公差的深度探讨1. 沟槽尺寸的选择原则液压缸活塞和活塞杆动密封沟槽的尺寸选择需符合以下原则：首先是保证密封圈的可靠安装和工作状态，其次是考虑密封效果和密封寿命，最后是考虑生产和加工的可行性。

2. 公差的控制要求在选择沟槽尺寸的对于公差的控制也至关重要。

公差过大会导致密封圈的安装困难，而公差过小则会影响密封效果和密封寿命。

对于活塞和活塞杆密封沟槽的公差，需在满足密封要求的前提下，尽量减小公差范围。

四、液压缸活塞和活塞杆动密封沟槽尺寸和公差的广度探讨1. 沟槽尺寸和公差的国际标准液压缸活塞和活塞杆动密封沟槽的尺寸和公差通常遵循ISO标准或国家标准。

了解和应用这些标准对于工程设计和产品加工都具有重要意义，能够保证密封部件的互换性和可靠性。

2. 沟槽尺寸和公差的影响因素除了标准规定的尺寸和公差，实际生产过程中还需考虑材料特性、工艺加工精度、密封圈形变和工作环境等多方面因素。

在设计和选择沟槽尺寸和公差时，需要全面考虑多种影响因素，以确保密封部件的稳定性和可靠性。

液压油缸密封圈标准液压油缸密封圈是液压系统中重要的密封元件，其性能直接影响到液压系统的工作效率和使用寿命。

因此，对液压油缸密封圈的标准要求至关重要。

本文将就液压油缸密封圈的标准进行详细介绍。

首先，液压油缸密封圈的材料选择要符合标准要求。

一般来说，液压油缸密封圈的材料应具有良好的耐磨损、耐高温、耐腐蚀的特性，以确保在液压系统工作中能够保持良好的密封性能。

常见的液压油缸密封圈材料包括丁腈橡胶、氟橡胶、聚氨酯等，这些材料都有相应的标准和规范，使用时应符合相关的标准要求。

其次，液压油缸密封圈的尺寸和公差也是标准的重要内容。

密封圈的尺寸和公差直接影响到密封件的安装和使用效果。

一般来说，密封圈的尺寸和公差应符合国家标准或行业标准，以保证密封件与密封座的配合间隙和压紧力的合理性，从而确保密封性能。

此外，液压油缸密封圈的耐压性能也是标准中需要重点考虑的内容。

在液压系统工作中，密封圈需要承受液压油的高压作用，因此其耐压性能直接关系到液压系统的安全稳定运行。

一般来说，密封圈的耐压性能应符合相关的标准要求，并经过严格的测试和验证。

最后，液压油缸密封圈的使用寿命和维护保养也是标准中需要考虑的内容。

密封圈的使用寿命直接受到工作环境、工作温度、工作压力等因素的影响，因此在标准中应对密封圈的使用寿命和维护保养提出相应的要求和建议，以确保密封圈能够在规定的使用寿命内保持良好的密封性能。

综上所述，液压油缸密封圈标准涉及到材料选择、尺寸和公差、耐压性能、使用寿命和维护保养等多个方面，只有严格按照标准要求进行设计、选型和使用，才能确保液压系统的安全可靠运行。

希望本文的介绍能够对液压油缸密封圈的标准有所帮助，也希望液压系统的使用者能够重视液压油缸密封圈的标准要求，确保液压系统的安全稳定运行。

液压油缸设计手册第一章：液压油缸概述1.1 液压油缸的定义和作用液压油缸是一种常用的液压执行元件，利用液压油在缸体中的压力变化，产生线性运动或者转动，用于实现各种机械装置的动作控制。

液压油缸广泛应用于冶金、石化、建筑、造船、机械制造等领域。

1.2 液压油缸的结构和工作原理液压油缸通常由缸体、活塞、密封件、进出油口、安装支架等组成。

其工作原理是通过控制油液的流入和流出，使得油缸内部产生一定的压力，从而驱动活塞做直线运动或旋转运动。

第二章：液压油缸设计原理2.1 液压油缸的选型原则在设计液压油缸时，应考虑载荷大小、工作环境、运动速度、活塞行程等因素，选择适合的型号和规格的液压油缸。

2.2 液压油缸的密封性能设计密封性是液压油缸的重要性能指标，设计时应考虑密封件的选择、布局和工作条件，以确保液压油缸的密封可靠性。

2.3 液压油缸的安全性设计在设计液压油缸时，应考虑其在工作过程中可能遇到的过载、压力变化、温度变化等情况，设计相应的安全保护装置和控制系统，以确保液压油缸的安全可靠运行。

第三章：液压油缸的结构设计3.1 缸体和活塞的材料选择液压油缸的缸体和活塞通常由优质碳素钢、合金钢或不锈钢制成，设计时需考虑材料的强度、刚性、耐磨性和耐腐蚀性等性能。

3.2 活塞杆的设计活塞杆是液压油缸的重要部件，设计时需考虑其长度、直径、表面硬度和表面光洁度等参数，以确保活塞杆的工作可靠性和寿命。

3.3 密封件的设计液压油缸的密封件包括活塞密封、杆密封、缸体密封等，设计时需选择适合的密封材料和结构，以确保液压油缸具有良好的密封性能。

第四章：液压油缸的应用和维护4.1 液压油缸的应用范围液压油缸广泛应用于各种工程机械、航空航天、船舶、起重装备、冶金设备等领域，可实现各种复杂机械动作的控制。

4.2 液压油缸的维护和保养液压油缸在使用过程中需要定期检查和维护，包括液压油的更换、密封件的检查、活塞杆的清洁和润滑等，以保证液压油缸的正常工作。

挤压密封件
这类的O形圈是典型的挤压密封件密封表面 上的巨大压力要对密封件的外形进行压缩和频繁 滑动引起的摩擦热会增加，致使密封件的使用寿 命缩短。为减少滑动摩擦阻力和摩擦热就要降低 O形圈的压缩变化比，但这会降低密封的能力。 为减少摩擦，研制了一种在滑动面上使用的低摩 擦聚四氟乙烯树脂组合密封，与唇密封比较，组 合密封的密封能力较低，但具有较低滑动阻力。 由于这些特性，这种密封主要用作油缸的活塞密 封
等于或略小于沟槽底径d3
5.径向轴密封——安装沟槽在内孔，O形圈内径d1
和
被密封轴径d5尽可能接近
6.轴向安装——O形圈安装后其截面是轴向的变形
7.压力来自内部——O形圈外径（d1+2d2）与沟槽
外径d7基本接近或者大于1-3%
8.压力来着外部——O形圈内径d1与沟槽内径d8基
本接近或略小，但不超过6%
静密封
1.静密封是指两个相邻的表面间无相对运动的密封 如O形圈规格尺寸，安装沟槽尺寸加工正确。O形 圈材料选择得当，则O形圈密封压力可达 100MPa（径向安装使用时，应加挡圈）并可实 现零泄露密封。
径向安装和轴向安装 3.径向安装——O形圈安装后其截面是径向的变形 4.径向孔密封——安装沟槽在轴上，O形圈内径d1
5.应注意，贮存中的橡胶制品处于不受力状态，即 未拉伸，未受压，未变形状态，否则会加剧橡胶制 品的压缩变形和龟裂的形成。
外部泄露
液压缸外部渗漏情况可以直接观察到，不同 情况下，它的密封性能也不同。当液压缸处于静 止状态时，没有压力油作用，密封件呈现自然密 封状态，即依靠预压缩量或唇边的紧贴力实现密 封，此时不应有任何渗漏。当液压缸在最低启动 压力推动下运动时，或者活塞杆油腔处于负压状 态下，此时密封件处于不稳定工作状况，所以比 较容易发生渗漏。当液压缸在满载荷运动时，油 腔压力很大，渗漏的可能性也很大，所以我国制 定的液压缸试验标准中，要求液压缸在满载情况 下进行外部泄露试验。

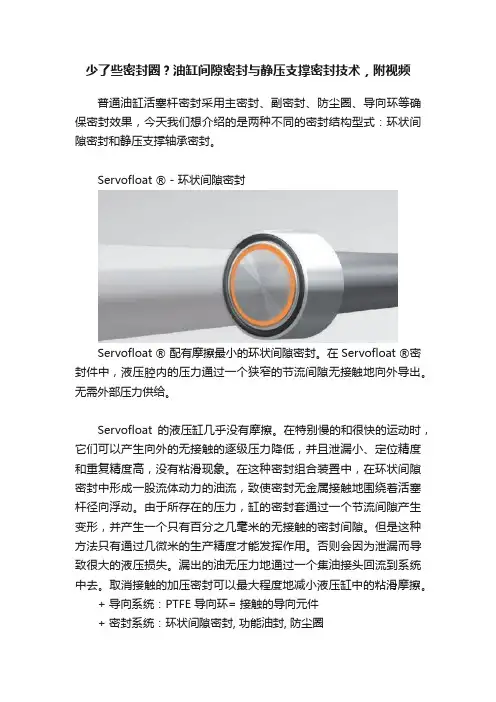

少了些密封圈？油缸间隙密封与静压支撑密封技术，附视频普通油缸活塞杆密封采用主密封、副密封、防尘圈、导向环等确保密封效果，今天我们想介绍的是两种不同的密封结构型式：环状间隙密封和静压支撑轴承密封。

Servofloat ® - 环状间隙密封Servofloat ® 配有摩擦最小的环状间隙密封。

在Servofloat ®密封件中，液压腔内的压力通过一个狭窄的节流间隙无接触地向外导出。

无需外部压力供给。

Servofloat的液压缸几乎没有摩擦。

在特别慢的和很快的运动时，它们可以产生向外的无接触的逐级压力降低，并且泄漏小、定位精度和重复精度高，没有粘滑现象。

在这种密封组合装置中，在环状间隙密封中形成一股流体动力的油流，致使密封无金属接触地围绕着活塞杆径向浮动。

由于所存在的压力，缸的密封套通过一个节流间隙产生变形，并产生一个只有百分之几毫米的无接触的密封间隙。

但是这种方法只有通过几微米的生产精度才能发挥作用。

否则会因为泄漏而导致很大的液压损失。

漏出的油无压力地通过一个集油接头回流到系统中去。

取消接触的加压密封可以最大程度地减小液压缸中的粘滑摩擦。

+ 导向系统：PTFE 导向环= 接触的导向元件+ 密封系统：环状间隙密封, 功能油封, 防尘圈+ 活塞的密封系统：节流间隙, 无密封Servofloat ® 活塞杆密封结构示意图Servofloat视频演示Servobear ® - 静压支撑活塞杆导向Servobear ® 配有用于高侧向力的静压活塞杆导向。

对于Servobear ®来说,密封件和活塞杆导向互为一体。

活塞杆悬浮在一层油膜上，与导向不接触。

通过这条狭窄的轴承间隙，压力降低。

静压轴承的压力供给由压力系统内部提供。

在Servobear密封组合装置中，活塞杆通过四个通道中的压力作用而被液压浮动。

此时活塞杆导向装置和密封是唯一的结构件。

只有防尘圈可能引起可以忽略不计的极小量的摩擦。

液压缸常用的密封方法
液压缸常用的密封方法包括：
1. O型密封圈：O型密封圈是最常见的液压密封元件，具有简单结构、成本低、密封性能好的特点。

它可以用来密封液体或气体。

2. V型密封圈：V型密封圈与O型密封圈类似，但它的截面形状呈V字形。

V 型密封圈可以提供更好的密封性能，特别是在高速、高温或高压条件下。

3. 膜片密封：膜片密封是通过薄膜片的弹性变形来实现密封的方法。

它通常使用于液压缸的活塞杆密封，可以在较高的工作压力下提供较好的密封性能。

4. 接触密封：接触密封是通过接触两个金属表面来实现密封的方法，通常使用于液压缸的活塞与缸体之间的密封。

接触密封可以提供较高的耐磨性和密封性能。

5. 涂层密封：涂层密封是将一层特殊的密封涂层涂在液压缸的金属表面上，以提供密封效果。

涂层密封可以提高密封性能和耐磨性，延长密封件的使用寿命。

GRS与GNS密封工况条件
工作压力：0~40Mpa 往来速度：0~0.2M/s 工作温度：-35~+200℃ 工作介质：液压油、水、乳化液 产品材质：PTFE FKM （＞120℃） PTFE NBR （＜120℃） 设计标准： Merkel 、 广研
GRS与GNS密封特点
1、GRS轴用，GNS孔用 2、安装空间小、低摩擦、无爬行现象,抗间隙挤出 3、用于高低压力、低速旋转液压缸。 4、用于回转接头油缸。 5、举例：连铸机旋转接头密封
规格沟槽尺寸见橡塑密封件选用手册：
组合密封GDKK—— P52 。 异形同轴密封GTDI——P14。 导向环GFI——P71-64。 导向环GFA——P74-67。 导向环GFAI——P77-70。 尺寸范围Φ50~800，非标尺寸Φ2000。
铝箔轧机压上缸结构图——应用示例（1）
安钢中板AGC1400/1100—应用示例之（2）
板材连轧机油缸密封—应用示例（3）
铝箔轧机压上缸结构图——应用示例（4）
安钢中板AGC1400/1100—应用示例之（5）
序号 油缸（AGC）规格 密封类型 1 2 3 4 5 850/720 1200/1100 1100/1000 1400/1100 950/850 洪格尔 洪格尔 洪格尔 洪格尔 Merkel
用户 南京梅山 柳钢中板 新钢中板 安钢中板 攀钢冷轧
大型压下缸（AGC）密封国产化业绩(6)
4况条件
工作压力：0~32Mpa（＞16Mpa，根部配挡圈） 往复速度：0~0.5m/s； 工作温度：-35 ℃ ~-200℃； 工作介质：液压油、水、乳化液 ； 产品材质：FKM、RP、PU （＞120 ℃氟橡胶） 设计标准：NOK，Parker、 Merkel、 广研、国标。

H 11,4 7 10 12 9,53 7 10 12 10 11,4 12 9,53 9 12 12 9,53 6,5 9 9 11,4 12 9,5 9 9 14,5 9,53 10 14,5 9 9,6 14,5 9,53
L 12,5 8 11 13 10,3 8 11 13 11 12,5 13 10,3 10 13 13 10,3 7,5 10 10 12,5 13 10,6 10 10 16 10,3 11 16 10 10,6 16 10,3
20 -20欧陆传动
B3型Ultrathan 活塞杆密封件
*在按照ISO标准设计的情况下，应采用给定的半 径。 挤出间隙“e”参照“间隙选择”。
有关表面粗糙度，入口侧角及其它安装时，请参考“沟槽表面加工精度”。
d 4 6 6 8 8 9 9 10 10 10 10 12 12 12 12.7 14 14 14 15 16 16 16 18 18 18 18 18 20 20 20 22 22 22 22 25 25
ISO
1)
ISO
2)
订货号 B3 7085 P5008 B3 7585 P5008 B3 7590 P5008 B3 7591 P5008 B3 7620 P5008 B3 8088 P5008 B3 8089 P5008 B3 8090 P5008 B3 8093 P5008 B3 8094 P5008 B3 8099 P5008 B3 8294 P5008 B3 8509 P5008 B3 8510 P5008 B3 8505 P5008 B3 8889 P5008 B3 9001 P5008 B3 9002 P5008 B3 9004 P5008 B3 9005 P5008 B3 9009 P5008 B3 9210 P5008 B3 9505 P5008 B3 A015 P5008 B3 A020 P5008 B3 A060 P5008 B3 A503 P5008 B3 A505 P5008 B3 B024 P5008 B3 B025 P5008 B3 B030 P5008 B3 B044 P5008

液压油缸检测报告液压油缸是液压传动系统中的关键部件之一，主要用于转化液压能为机械能。

在液压油缸的使用过程中，为了确保其正常工作和延长使用寿命，需要定期对液压油缸进行检测。

本文将对液压油缸的检测进行详细介绍。

一、液压油缸检测前的准备工作1.定期维护和保养：在进行液压油缸检测之前，需要先对液压系统进行定期的维护和保养，包括清洗液压油缸，更换液压油和滤芯，检查密封件等，确保液压系统的良好工作状态。

2.准备检测仪器：进行液压油缸检测需要准备一些检测仪器，例如压力表、温度计、震动仪等，以便能够全面地检测液压油缸的工作情况。

二、液压油缸的外观检查1.观察液压油缸的外观：检查液压油缸是否有裂纹、变形或者磨损等情况。

如果发现液压油缸有上述情况，应及时更换。

2.检查液压油缸的密封情况：检查液压油缸的密封件是否完好，如果存在漏油现象，应检查并更换密封件。

三、液压油缸的内部检查1.检查液压油缸的内部结构：拆卸液压油缸并检查其内部结构是否完好。

可以通过观察活塞杆的磨损情况、精度和表面质量来判断液压油缸的工作状态。

2.检测液压油缸的内部泄漏：通过压力测试或者温度测试，检测液压油缸内是否存在泄漏现象。

如果存在泄漏，应及时修复或者更换液压油缸。

四、液压油缸的性能检测1.测量液压油缸的压力：通过将压力表连接到液压油缸的进口端，检测液压油缸在工作过程中的压力。

通过检测液压油缸的压力，可以判断液压油缸的工作状态和性能是否正常。

2.测量液压油缸的行程：通过测量活塞杆的行程，可以判断液压油缸的行程是否正常。

如果行程超出了规定范围，应及时进行调整或更换液压油缸。

3.测试液压油缸的工作温度：通过温度计测量液压油缸的工作温度，如果温度过高，可能是由于液压油缸内部泄漏导致，应及时进行修理。

五、液压油缸的松发功检测1.利用液压泵施加一定的压力，测量液压油缸在一定工作条件下的松发功。

通过对液压油缸松发功的检测，可以确定液压油缸的工作性能。

六、液压油缸的振动检测1.利用震动仪对液压油缸进行振动检测，检测其振动频率和振幅。

常用于液压油缸的密封圈有多少种工程机械都离不开油缸，油缸又离不开密封件。

常见的密封件就是密封圈，也叫油封，起到隔绝油液的作用，防止油液溢出或通过。

常见的用于液压油缸的密封圈又以下这些类型：防尘密封圈、活塞杆密封圈、缓冲密封圈、端盖密封圈和活塞密封圈。

防尘密封圈防尘圈安装在液压缸端盖的外侧，用于防止外部污染物进入油缸，根据安装方式又可分为卡入式和压入式。

卡入式防尘圈最为常见，顾名思义，防尘圈卡在端盖内壁的凹槽里，用于不那么苛刻的环境条件下。

卡入式防尘圈的材料通常为聚氨酯，结构形式有多种变体，如H和K型截面为双唇结构，但万变不离其宗。

压入式防尘圈用于严苛、重负荷的条件下，并不卡在凹槽中，而是聚氨酯材料外包裹一层金属以增加强度，压入液压缸端盖内。

压入式防尘圈也有多种形式，也分单唇和双唇。

活塞杆密封圈活塞杆密封圈也被称作U型杯，是主要的活塞杆密封件，安装在液压缸端盖内侧，作用是防止液压油外漏。

活塞杆密封圈由聚氨酯或丁腈橡胶制成，在某些场合，需要与支撑环（也叫挡圈）一起使用，支撑环用于防止密封圈在压力作用下发生挤压变形。

活塞杆密封圈也有多种变体。

缓冲密封圈缓冲密封圈作为辅助的活塞杆密封圈，用于在系统压力突然增加时保护活塞杆。

常见的有三种类型的缓冲密封圈。

A型是由聚氨酯制成的单件密封圈。

B型和C型为两件式，用于防止密封挤压，允许密封件承受更高的压力。

端盖密封圈端盖密封圈用于油缸端盖与油缸壁的密封，是一种静密封，用于防止液压油从端盖和油缸壁的间隙漏出。

通常由丁腈橡胶O形圈和支撑环（挡圈）组成。

活塞密封圈活塞密封圈用于隔绝液压缸的两个腔室，是液压缸内的主密封件。

通常为两件式，外圈由聚四氟乙烯或尼龙制成，内圈由丁腈橡胶制成。

也有多种变体，包括采用涂有聚四氟乙烯的青铜，等等。

在单作用油缸上，也有采用聚氨酯U形杯的。

液压缸的密封性能分析与优化设计液压技术在各个工业领域中起着至关重要的作用，而液压缸则是其中不可或缺的关键部件。

液压缸的密封性能对其正常运行和使用寿命有着重要的影响。

本文将着重分析液压缸的密封性能，并提出相关的优化设计思路。

首先，我们来介绍一下液压缸的工作原理。

液压缸通过液压系统提供的液体力量，将液体的动能转化为机械的线性运动力。

在液压缸中，密封件的作用是防止液体泄漏以及阻止外界杂质进入。

因此，液压缸的密封性能直接影响到液压系统的效率和可靠性。

在液压缸的密封件中，O型密封圈是最常见的一种。

其结构简单且价格较为经济，但是密封效果相对较差。

因此，在实际应用中，有时会采用多个O型密封圈或者其他辅助密封结构来提高密封性能。

此外，还可以选择其他类型的密封圈，如V型密封圈、U型密封圈等，以满足不同的应用要求。

然而，即便采用了有效的密封结构，液压缸的密封性能仍然会受到一些因素的影响。

例如，液压缸在工作过程中产生的高压力和高温会对密封件造成一定的损伤，进而导致泄漏。

因此，在液压缸的设计中，需考虑到材料的选择和加工工艺，以提高密封件的耐压性和耐温性。

此外，液压缸的密封性能还与工作介质的性质密切相关。

不同介质的黏度、pH 值和化学性质等都会对密封件产生不同的影响。

因此，在液压缸的设计中，需根据具体的工作条件选择合适的密封材料，并对密封结构进行合理的调整。

在实际应用中，灰尘、颗粒等外界杂质的进入也是影响液压缸密封性能的一个重要因素。

通常情况下，液压缸都会安装有防尘套或保护罩来避免杂质的侵入。

同时，定期清洗和维护也是保持液压缸密封性能的重要措施。

最后，为了进一步优化液压缸的密封性能，我们可以考虑引入一些先进的技术手段。

例如，利用密封润滑剂或者涂层技术来减少密封间的摩擦损耗，提高密封效果；将液压缸与传感器相结合，实现实时监测和控制，从而减少泄漏和故障率等。

综上所述，液压缸的密封性能对液压系统的正常运行具有重要的影响。

通过选择合适的密封结构、材料和工艺，并采取有效的保护措施，我们可以不断优化液压缸的密封性能，从而提高液压系统的工作效率和可靠性。
