带式输送机机械加工、焊接、滚筒作业指导书编制：审核：批准:山西交城县兴星冶金设备厂机械加工通用作业指导书1、操作者应仔细看清图纸和工艺文件的各项说明，保持图纸和工艺文件的清洁与完整，并应严格按设计图纸、工艺规程和技术标准进行零部件的加工,不得随意自行更改.2、操作者按照工艺要求查看借用的工、夹、量、刀具是否符合工艺及使用要求，若有疑问，应立即与组长或车间生产管理者联系。

3、操作者应将工、夹、量、刀具分别整齐地放置在工具箱上或其它适当的地方,但不准直接放在机床上，并应妥善保管好，不得任意拆卸而改变原来尺寸或形状.4、在加工前,操作者首先应检查、抽查毛坯或经由上道工序加工并和本工序有关的尺寸，以确定余量是否符合工艺要求。

5、操作者应按照工艺规定的定位基面安装零件。

工艺未规定定位基面的，允许操作者自行选择定位基面和装夹方法，但是必须保证加工出来的工件符合图纸和工艺上的尺寸和精度要求。

在装夹工具前，应将夹具和工件清理干净，在定位基面上不得有铁屑、毛刺、污物及磕碰现象。

6、预压紧工件后，应按工艺要求进行工件的校正,若工艺未作出规定时,可按下列方法校正工件：6．1、当在本工序或本工步中加工到成品尺寸，且以后该加工面不再加工,装配时也不再调整或刮研时，可以按定位基面到加工面技术要求的1／3值校正,最后加工完成后应保证图纸中的技术要求。

6．2、在本工序或本工步中加工的加工面以后尚需加工或刮研，则按该加工面下道工序余量的1／3值校正，加工后要按此检验。

6．3、在本工序或本工步中加工的加工面到成品尺寸，以后该加工面不再加工，且图纸、工艺卡片内对该加工面与定位面无任何要求时，加工后应达到通用技术标准。

7、按工艺要求进行压紧，如工艺上无要求，零件压紧时注意压紧力的位置、大小和方向，并允许自加各种辅助支承，以增强刚性。

压紧前与压紧后都要测量，防止变形和磕碰。

8、凡加工面末到成品尺寸而工艺卡片又未规定工序的粗糙度时，粗车、粗铣、粗刨、粗镗和粗插的表面粗糙度应为Ra6．3（△4），磨削前的各种表面粗糙Z应为Rd3.2（△5）,粗磨时外围的表面粗糙度应为Ra0．8（△7)，平面、轴、孔互为Ral．6(△6)；刮研前的加工面应为Ra3．2～Ral．6(△5~△6）。

机械加工与装配作业指导书第1章机械加工基础知识 (4)1.1 金属切削原理 (4)1.1.1 金属切削概述 (4)1.1.2 切削用量 (4)1.1.3 切削力 (4)1.1.4 刀具材料与结构 (4)1.2 机械加工工艺规程 (4)1.2.1 工艺规程概述 (4)1.2.2 工艺路线的制定 (5)1.2.3 工序内容的制定 (5)1.2.4 切削参数的确定 (5)1.3 机械加工精度与表面质量 (5)1.3.1 机械加工精度 (5)1.3.2 表面质量 (5)1.3.3 提高加工精度和表面质量的方法 (5)1.3.4 加工误差及其控制 (5)第2章常用机械加工方法 (5)2.1 车削加工 (5)2.2 铣削加工 (5)2.3 钻削加工 (6)2.4 镗削加工 (6)第3章数控加工技术 (6)3.1 数控编程基础 (6)3.1.1 数控编程基本概念 (6)3.1.2 编程语言 (6)3.1.3 编程步骤 (6)3.2 数控车削加工 (6)3.2.1 基本原理 (7)3.2.2 工艺参数 (7)3.2.3 编程方法 (7)3.3 数控铣削加工 (7)3.3.1 基本原理 (7)3.3.2 工艺参数 (7)3.3.3 编程方法 (7)第4章特种加工技术 (7)4.1 电火花加工 (7)4.1.1 概述 (7)4.1.2 电火花加工设备 (7)4.1.3 电火花加工工艺 (8)4.1.4 电火花加工应用 (8)4.2 激光加工 (8)4.2.2 激光加工设备 (8)4.2.3 激光加工工艺 (8)4.2.4 激光加工应用 (8)4.3 电子束加工 (8)4.3.1 概述 (8)4.3.2 电子束加工设备 (8)4.3.3 电子束加工工艺 (9)4.3.4 电子束加工应用 (9)第5章零件加工工艺分析 (9)5.1 零件结构工艺性分析 (9)5.1.1 零件结构特点 (9)5.1.2 零件材料 (9)5.1.3 零件加工难度及质量要求 (9)5.2 零件加工工艺路线设计 (9)5.2.1 工艺流程规划 (9)5.2.2 工艺参数设定 (10)5.3 工艺参数选择与计算 (10)5.3.1 切削速度 (10)5.3.2 进给量 (10)5.3.3 切削深度 (10)5.3.4 磨削用量 (10)第6章机械装配基础知识 (11)6.1 装配精度与工艺 (11)6.1.1 装配精度的定义与分类 (11)6.1.2 影响应装配精度的因素 (11)6.1.3 提高装配精度的措施 (11)6.2 装配方法与工具 (11)6.2.1 装配方法的分类与选用 (11)6.2.2 常用装配工具及设备 (12)6.3 装配前的准备工作 (12)6.3.1 零部件检查 (12)6.3.2 装配前的准备工作 (12)6.3.3 装配前的技术准备 (12)第7章常见机械装配工艺 (12)7.1 螺纹连接装配 (12)7.1.1 螺纹连接概述 (12)7.1.2 螺纹连接装配工艺 (13)7.2 键、销连接装配 (13)7.2.1 键、销连接概述 (13)7.2.2 键、销连接装配工艺 (13)7.3 过盈连接装配 (13)7.3.1 过盈连接概述 (13)7.3.2 过盈连接装配工艺 (13)7.4.1 滚动轴承概述 (14)7.4.2 滚动轴承装配工艺 (14)第8章装配质量控制与检验 (14)8.1 装配质量控制措施 (14)8.1.1 建立完善的质量管理体系，保证装配过程遵循相关标准和规范。

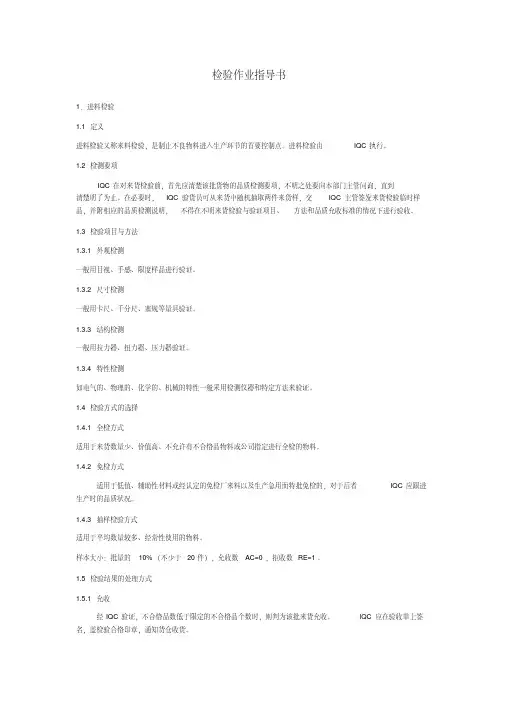

检验作业指导书1．进料检验1.1 定义进料检验又称来料检验，是制止不良物料进入生产环节的首要控制点。

进料检验由IQC执行。

1.2 检测要项IQC在对来货检验前，首先应清楚该批货物的品质检测要项，不明之处要向本部门主管问询，直到清楚明了为止。

在必要时，IQC验货员可从来货中随机抽取两件来货样，交IQC主管签发来货检验临时样品，并附相应的品质检测说明，不得在不明来货检验与验证项目、方法和品质允收标准的情况下进行验收。

1.3 检验项目与方法1.3.1 外观检测一般用目视、手感、限度样品进行验证。

1.3.2 尺寸检测一般用卡尺、千分尺、塞规等量具验证。

1.3.3 结构检测一般用拉力器、扭力器、压力器验证。

1.3.4 特性检测如电气的、物理的、化学的、机械的特性一般采用检测仪器和特定方法来验证。

1.4 检验方式的选择1.4.1 全检方式适用于来货数量少、价值高、不允许有不合格品物料或公司指定进行全检的物料。

1.4.2 免检方式适用于低值、辅助性材料或经认定的免检厂来料以及生产急用而特批免检的，对于后者IQC应跟进生产时的品质状况。

1.4.3 抽样检验方式适用于平均数量较多、经常性使用的物料。

样本大小：批量的10%（不少于20件），允收数AC=0，拒收数RE=1。

1.5 检验结果的处理方式1.5.1 允收经IQC验证，不合格品数低于限定的不合格品个数时，则判为该批来货允收。

IQC应在验收单上签名，盖检验合格印章，通知货仓收货。

若不合格品数大于限定的不良品个数，则判定该送检批为拒收。

IQC应及时填制《IQC退货报告》，经相关部门会签后，交仓库、采购办理退货事宜。

同时在该送检批货品外箱标签上盖“退货”字样，并挂“退货”标牌。

1.5.3 特采特采，即进料经IQC检验，品质低于允许水准。

IQC虽提出“退货”的要求，但由于生产的原因，而做出的“特别采用”的要求。

若非迫不得已，公司应尽可能不启用“特采”。

“特采”必须由总经理批准，可行时还必须征得客户的书面许可。

检验试验规程一、过程检验：（一）、锻造过程检验：1.锻造前进行模具检验：模具检验以泥型检验为准。

泥型应符合毛坯图纸要求。

表明模具合格，挂合格牌标识。

2.检验项目：a)锻造：错箱、塌沿、多肉、缺材、表面粗糙度、毛坯厚度、折叠等。

b)克刺：刺高、克刺表面平整、毛刺等。

c)整形：弯曲。

d)抛丸：外观（表面应无氧化皮、毛刺等）。

e)入库：按《锻坯检查技术条件》进行规定的检验项目验收。

3.检验方案：3.1.锻造、克刺、整形等工序检验：分为首检、巡检。

a)首件：自检，交检查员确认合格后，可以继续加工。

b)巡检：每班巡检3次。

每次检查3件。

每班次加工完毕。

检查员对该班锻造的产品按5%进行抽查，抽查合格挂牌标识，通知操作者转序。

并填写《工序每日巡检记录》。

3.2.抛丸：完工后按10%进行抽检。

抽查合格挂“合格”牌标识，通知操作者转序。

抽查不合格，挂“不合格”牌标识，通知操作者返工。

结果填写《工序每日巡检记录》。

3.3.入库检验：所有工序完成后，按《锻坯检查技术条件》规定进行检查。

检查结果填写《（）综合检查记录》。

（二）机械加工工序检验：机加工工序检查员依据《检验作业指导书》进行工序检验，检验结果填写《工序每日巡检记录》；热处理工序检查员依据《零件热处理验收标准》进行检验检验结果填写《工序每日巡检记录》、《（）综合检查记录》（三）成品检验：1、成品检验包括：摇臂成品检验、摇臂轴成品检验、摇臂座成品检验。

成品检验员依据《综检检测项目表》（见附录1）规定的项目进行检验。

2、检验方法：参照《检验作业指导书》。

3、抽样方法：依据GB/T282—规定的抽样方法进行抽样。

祥见表一：表一注释：Ac----合格判定树数；Re----不合格判定数。

上表使用说明：连续10批正常检查合格的批次可以转入放宽检查，放宽检查出现1批次不合格转入正常检查。

四、同时依据《包装验收标准》（附录B）对包装质量进行检验。

5.3 产品发出前检验程序：（1）每批次产品发货前3天，由销售公司通知检查员进行检验。
