自动扶梯新检规TSG-T7005-2012全解

自动扶梯新检规TSG-T7005-2012全解

• 4、第九条 本条对新版检规中不同类别检验项目的检验程序 进行了明确，实际也是对不同类别检验项目的定义进行了规 定。与旧版各梯种检规的重要项目（※项）、非重要项目相 比，分类更细，选项原则上也进行了一些调整。比如一些涉 及查验零部件配置是否合理的项目未予选入或者不再列为重 要项，主要考虑目前已经具有型式试验全面把关的基础，只 有安装、改造、重大维修及其调试有可能出现偏差的项目才 保留下来；考虑到检修人员的专业能力和自我保护能力，本 版检规A、B项的设定以保障乘客安全直接相关的内容为选择 原则，一些涉及检修人员安全的项目不再列为重要项，因此， 今后电梯检验人员、作业人员和安全管理人员这方面能力素 质的考核把关应当更加严格。另外，执行时请注意以下几点：
驱动与转向站 14项
相邻区域 6项
附件A的组成
4
扶手装置 和围裙板
7项
5
6
梳齿与梳齿板 1项
监控和安全装置 13项
附件A的组成
7
8
检修装置 2项
自动启动、 停止 要求
2项
9
10
安全标识 2项
运行检查 3项
1 技术资料
1.1 制造资料 A （*）
（1）制造许可证明文件： 覆盖范围原则——国质检
锅【2003】174号，附件1。
告知方式：送达、邮寄、 传真、电子邮件或网上 告知
1 技术资料
（2）施工方案：安装 单位按照其质量管理 体系文件的规定，履 行审批手续。
02版检规无此项要求。
1 技术资料
（3）特种设备作业人员证
国质检锅【2003】251号：现 场持电梯作业人员证的作业人员 不得少于2人。 报检时审查；现场查验。
1 技术资料
• (5)驱动或者转向站及总体布置图； • (6)电气原理图，包括动力电路和连接电气安全装置的电

自动扶梯与自动人行道定期检验

自动扶梯与自动人行道定期检验

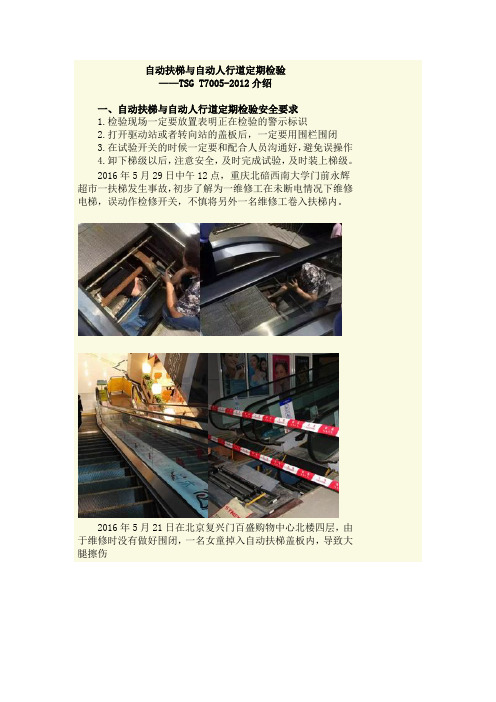

自动扶梯与自动人行道定期检验——TSG T7005-2012介绍一、自动扶梯与自动人行道定期检验安全要求1.检验现场一定要放置表明正在检验的警示标识2.打开驱动站或者转向站的盖板后，一定要用围栏围闭3.在试验开关的时候一定要和配合人员沟通好，避免误操作4.卸下梯级以后，注意安全，及时完成试验，及时装上梯级。

2016年5月29日中午12点，重庆北碚西南大学门前永辉超市一扶梯发生事故，初步了解为一维修工在未断电情况下维修电梯，误动作检修开关，不慎将另外一名维修工卷入扶梯内。

2016年5月21日在北京复兴门百盛购物中心北楼四层，由于维修时没有做好围闭，一名女童掉入自动扶梯盖板内，导致大腿擦伤二、自动扶梯与自动人行道定期检验要求1.4 使用单位提供了以下资料：（1）使用登记资料，内容与实物相符；1.4（2）安全技术档案，至少包括：*1.1.1.2.1.3项所述文件资料［1.2的（3）项和1.3的（4）项除外］，*监督检验报告、定期检验报告、*日常检查与使用状况记录、日常维护保养记录、年度自行检查记录或者报告、运行故障和事故记录等以上资料应保存完好*至少应保存二个定期检验周期*本规则实施前已经完成安装、改造或重大维修的，1.1.1.2.1.3项所述文件资料如有缺陷，应当由使用单位联系相关单位予以完善，可不作为本项审核结论的否决内容（3）以岗位责任制为核心的自动扶梯与自动人行道运行管理规章制度，包括事故与故障的应急措施和救援预案等；有三级签名，有盖章，有实施。

（4）与取得相应资格单位签订的日常维护保养合同；有盖章、有编号、在有效期内1.4.（5）按照规定配备的电梯安全管理人员的特种设备作业人员证* 是否和本人相符？*是否在有效期内？*是否有聘任记录2.2 防护 C【检验内容与要求】如果转动部件易接近或对人体有危险，应设置有效的防护装置，特别是必须在内部进行维修工作的驱动站或转向站的梯级和踏板转向部分。

【检验方法】目测【检验工作指引】对于易接近或对人体有危险的转动部件，如轮、链，应设置有效的防护装置。

TSGT7005-2012

TSGT7005-2012
整体思路：与直梯7001相同。 检验内容：有很多新增项目；部分原有项目要求有变化； 部分项目对于在用扶梯和人行道也须按照新检规要求执行。 2012年7月1日起施行。
检验内容
技术资料
驱动和转向站 相邻区域 扶手装置和围裙板、梳齿和梳齿板 安全保护装置、检修装置、自动启动停止 标识、运行检查
二、驱动和转向站
2.1 维修空间
对调试、维修或检验人员在控制柜或驱动主机等 装置前安全站立的面积做出了规定。
二、驱动与转向站
2.2防护
如果转动部件易接近或对人体有危险，应当设置有效的防
护装置，特别是必须在内部进行维修工作的驱动站或转向 站的梯级和踏板转向部分 2.3照明
分离机房的电气照明应当是永久、固定的。
寸从扶手装置端部算起至少为2．50m；
三、相邻区域
如果该区域的宽度不小于扶手带外缘之间距离的两倍加上 每边各80mm，则其纵深尺寸允许减少至2m；
三、相邻区域
(2)阻挡装置： 如果人员在出入口可能接触到扶手带的外缘并且引起危险， 则应采取适当的预防措施。例如：
①设置固定的阻挡装置以阻止乘客进入该空间；
②自动人行道不应超过40m
二、驱动与转向站
二、驱动与转向站
三、相邻区域
3.1周边照明
自动扶梯或自动人行道周边，特别是在梳齿板的附近应有
足够的照明。在地面测出的梳齿相交线处的光照度至少为 50lx
三、相邻区域
3.2出入口
(1)畅通区域：
宽度至少等于扶手带外缘距离加上每边各80mm，纵深尺
注：复印件须经电梯改造或重大维修单位加盖公章或者检验合格章。
4.使用资料
(1)使用登记资料； (2)安全技术档案：制造、安装资料，监督检验报告、 定期检验报告，自检报告、维保记录、运行故障和事

扶梯终检规范ppt(下)

扶梯终检规范ppt(下)
8-3 梯级链条连接后定位挡圈已固定 在销上以进入挡圈槽内
8-4 所有主副导轨的连接接头须满足： 间隙小于0.5MM；平整度不得不大 于0.2MM。
8-5※
左右围裙板开关(上/下围裙板) 应动 作正常。开关间隙小于0.5MM
8-6※ 驱动链开关(上机房) 应动作正常
8-7※ 扶手速度检测应动作正常
8-8※
变频扶梯出入口检测(上/下入口) 加减速应平稳，动作灵敏可靠
8-9※
附加制动器开关动作可靠。
8-10 毛刷或防夹条的装配之间应 紧密无间隙
8-11 LED照明灯运行时发光正常
8-12 水位开关安装正确及动作有效
8-13 桁架有中间支撑的桁架水平小于 0.5MM/1000MM
8-14 多功能柱固定牢固，显示正常。
谢谢！
6-4※ 围裙板与梯级无碰擦现象，单边 间隙小于4 MM，双边间隙之和不 大于7MM。
6-5 上、下机房盖板及边框应平整，前 沿板后板无卡滞现象
6-6 各部位警示标志粘贴到位
6-7
出入口头部与盖板间隙小于0.5MM
6-8 前沿板中板与前板对接处高低 差≤1.5MM
6-9 中板和梳齿板的间隙≤1MM（非 后退型）
7-9※ 扶梯运行时，扶手带唇口两侧与磨 擦轮的间隙必须大于1MM
（G）扶梯运行试验
7-10 主轮与裙板C型材间隙1-3MM
7-11 扶带同步运行测试，偏差在 2%以内
7-12 连续运行2小时，电机温升不超过 60K
（H）非常规项目
8-1 并列扶梯扶手端部必须对齐误 差小于5MM
8-2 桁架连接板标记和方向安装正确
6-10 后板和中板的拼缝间隙≤1MM
（G）扶梯运行试验

TSG-T7005-2012电梯监督检验和定期检验规则-自动-扶梯与自动人行道

TSG-T7005-2012电梯监督检验和定期检验规则-自动-扶梯与自动人行道

TSG-T7005-2012电梯监督检验和定期检验规则-自动-扶梯与自动人行道TSG特种设备安全技术规范 TSG T7005-2012电梯监督检验和定期检验规则—自动扶梯与自动人行道Regulation for lift supervisory inspection and periodicalinspection－Escalators and moving walks中华人民共和国国家质量监督检验检疫总局颁布2012年3月23日目录电梯监督检验和定期检验规则—自动扶梯与自动人行道 (1)附件A 自动扶梯与自动人行道监督检验和定期检验内容、要求与方法 (7)附件B 自动扶梯与自动人行道监督检验报告（格式） (20)附件C 自动扶梯与自动人行道定期检验报告（格式） (27)附件D 特种设备检验意见通知书 (33)电梯监督检验和定期检验规则—自动扶梯与自动人行道第一条为了加强对自动扶梯与自动人行道安装、改造、维修、日常维护保养、使用和检验工作的监督管理，规范自动扶梯与自动人行道安装、改造、重大维修监督检验和定期检验行为，提高检验工作质量，促进自动扶梯与自动人行道运行安全保障工作的有效落实，根据《特种设备安全监察条例》，制定本规则。

第二条本规则适用于自动扶梯与自动人行道的安装、改造、重大维修监督检验和定期检验。

前款所述自动扶梯与自动人行道的生产（含自动扶梯与自动人行道的设计、制造、安装、改造、维修、日常维护保养，下同）和使用单位，以及从事自动扶梯与自动人行道监督检验和定期检验的特种设备检验检测机构，应当遵守本规则规定。

第三条本规则所称监督检验是指由国家质量监督检验检疫总局（以下简称国家质检总局）核准的特种设备检验检测机构（以下简称检验机构），根据本规则规定，对自动扶梯与自动人行道安装、改造、重大维修过程进行的监督检验（以下简称监督检验）；本规则所称定期检验是指检验机构根据本规则规定，对在用自动扶梯与自动人行道定期进行的检验。

TSG_T7005-2012扶梯相邻区域规范

TSG_T7005-2012扶梯相邻区域规范
照度测量位置
楼层板平面
梳齿相交线
97版5.4.2项 规定，室内或 室外出入口处 的光照度分别 至少为50lx或 15lx。
相邻区域
3.2出入口 C 第3.2项为C类项目，02版检规相应项为一般项目。 本项(1)中”畅通区的宽度至少等于扶手带外缘距 离加上每边各80mm，该畅通区纵深尺寸从扶手 装置端部算起至少为2.50m；如果该区域的宽度 不小于扶手带外缘之间距离的两倍加上每边各 80mm，则其纵深尺寸允许减少至2m“，依据标 准附录A中的A.2.5。
扶手装置和围裙板
阻挡装置
扶手装置和围裙板
③当自动扶梯或倾斜式自动人行道和相邻的墙之 间装有接近扶手带高度的扶手盖板，并且建筑物 (墙)和扶手带中心线之间的距离大于300mm 时，应在扶手盖板上装设防滑行装置。该装置应 包含固定在扶手盖板上的部件，与扶手带的距离 不应小于100mm，并且防滑行装置之间的间隔 距离不应大于1800mm，高度不应小于20mm。 该装置应无锐角或锐边 。
相邻区域
相邻区域
相邻区域
相邻区域
3.4防护挡板 B 第3.2项为B类项目，02版检规相应项为重要项目。 ”如果建筑物的障碍物会引起人员伤害时，则应采 取相应的预防措施。特别是在与楼板交叉处以及 各交叉设置的自动扶梯或自动人行道之间，应当 设置一个高度不应小于0.30m，无锐利边缘的垂 直固定封闭防护挡板，位于扶手带上方，并且延 伸至扶手带外缘下至少25mm(扶手带外缘与任 何障碍物之间距离大于等于400mm的除外) “。 本项依据标准附录A中的A.2.4。
相邻区域
3.1周边照明 C 第3.1项为C类项目，02版检规相应项为一般项目。 本条依据为新标准附录A中的A.2.9。对比02版检 规4.1条，进一步明确了检测位置为“在梳齿相交 线处”的地面。如目测不能判断光照度是否至少为 50lx时，用照度计测量。

自动扶梯和自动人行道监督检验规程PPT62页


66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走ቤተ መጻሕፍቲ ባይዱ。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
自动扶梯和自动人行道监督检验规程 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。

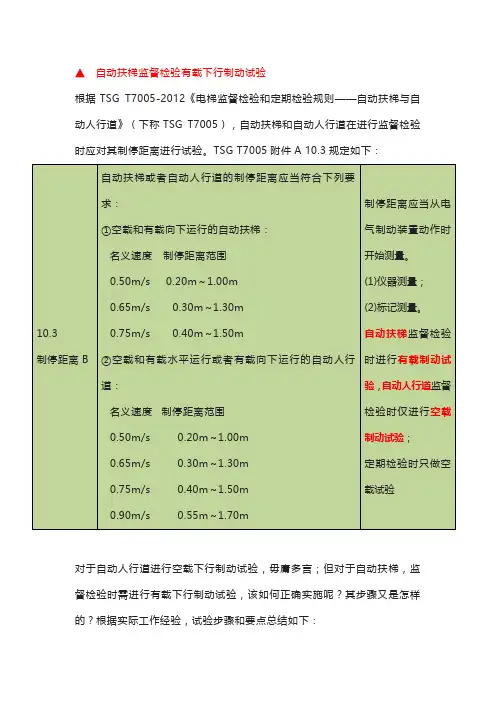

自动扶梯监督检验有载下行制动试验

对于自动人行道进行空载下行制动试验，毋庸多言；但对于自动扶梯，监督检验时需进行有载下行制动试验，该如何正确实施呢？其步骤又是怎样的？根据实际工作经验，试验步骤和要点总结如下：
（3）确定可见梯级数量。

可见梯级数量=提升高度÷最大可见梯级踢板高度
（4）由试验时允许将制动载荷分布在所求得的2/3的梯级上，可得：
需放置制动载荷的梯级数量=可见梯级数量×2/3
（5）根据（2）（4）所得出的结果，将制动载荷从扶梯的最上端可见梯级踏板上一次向下均匀放置。

（6）运用标记法测量下行制停距离。

①在接近扶梯驱动端站梳齿板的围裙板上画一箭头标记。

②通过操作面板，或者控制柜上主板显示调节出扶梯运行速度，做到实时监测。

③启动扶梯，待扶梯运行速度达到额定速度后，以梯级踏板前端边缘作为参照，待梯级踏板前端边缘刚经过箭头标记时，断开驱动电源或者拍急停开关。

④测量该梯级踏板前端边缘到箭头标记的制停距离。

（7）判断制停距离是否符合要求。

注：a不包括端点数值。

扶梯终检培训资料(ppt 73页)


in service
扶梯就位相关 — 桁架水平
将水平仪放置在中间支撑位置处 上方的梯级上，水平校正精度控 制在±0.5mm/m 。
使用细线或0.75钢丝进行直线度 的调整，直线度控制在≤2mm之内。
7
in service
扶梯就位相关 — 排水系统
根据使用场合不同，产品分为A1、A2包；B包；C包；D包四种 状况。 A1: 产品处于罩棚和围封之内，不直接暴露于环境之中。环境温度 +2℃~+40℃，环境湿度<80% A2: 产品处于罩棚之内，不直接暴露于环境之中。环境温度+2℃~ +40℃，环境湿度<80% B: 产品部分暴露室外或直接暴露于环境之中。环境温度+2℃~+40℃， 环境湿度<80% C: 产品直接暴露于环境之中。环境温度-10℃~+40℃，环境湿度<80% D: 产品直接暴露于环境之中。环境温度-25℃~+40℃，环境湿度<80%
确保扶手导轨外可见的单面胶或橡胶嵌条已清除。 19
in service
扶手系统 — 扶手入口
采用铝合金扶手入口时，扶手入口处无需安装S型嵌条。当采用不锈钢扶 手入口时，则扶手入口处需装入S型嵌条。
端部裙板
铝合金扶手入口 扶手入口头部与盖板间隙小于0.5mm。
20
不锈钢扶手入口
in service
围裙板系统 — 围裙板
25
in service
扶手带调整
扶手带与滚轮群之间的调整 ：
1．左右移动或微量的转动使扶手带从端部导轨处进入上滚轮群时满足扶手带过渡 圆弧处均无明显的拐点。
26
in service
扶手带调整
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• (2)第（四）项关于定期检验周期可能出现动态调整时，一定要 注意“实名举报”、“确认”和“故障的存在影响电梯安全运行” 等概念，这三个要素缺一都不能执行本项规定，防止由于其它因 素导致虚假举报。另外，关于“1个检验周期内”的前提要求， 是因为不同检验周期中，使用单位可能变更维护保养单位。如果 1个检验周期中，使用单位变更了维护保养单位并已经进行备案， 可酌情考虑另行计算； (3)第（五）项明确了特殊情况后电梯检验方式的确认，但条款 中“再次使用前，应当按照……”之后的描述，应当建立在使用 单位与维护保养单位先行进行电梯安全状况全面检查的基础上， 其后，可能只是做些保养和调试工作，但也可能进行改造或者重 大维修，如果是前者则执行第（三）项规定，如为后者则执行第 （二）项规定。这点在《特种设备质量监督与安全监察规定》 （原国家质量技术监督局令第13号）中有具体规定，因检验规则 主要围绕规范涉及检验的工作内容，所以未详细描述。
• 2、第六条、本条强调了施工单位施工前应当完成的质量保证工 作，概括明确了施工和维护保养单位的责任与义务。强调土建工 程施工单位进行检查是因为其关系后续工程质量。 ◇强调由施工单位或者维护保养单位对“提供的相关文件、资料 的真实性及其与实物的一致性负责”，主要是为了强化企业的责 任意识，同时，检验人员不可能全方位具备甄别相关文件、资料 真伪的能力和精力，这样要求也是对检验人员的合理免责。 第七条： 本条对施工单位、维护保养单位和使用单位应当提供 的技术资料和配合工作进行了明确，需要注意要求“提交复印件 备存”，既是今后检查检验工作质量的必备资料，也是对检验机 构合理免责提供见证材料。
• 4、第九条 本条对新版检规中不同类别检验项目的检验程序 进行了明确，实际也是对不同类别检验项目的定义进行了规 定。与旧版各梯种检规的重要项目（※项）、非重要项目相 比，分类更细，选项原则上也进行了一些调整。比如一些涉 及查验零部件配置是否合理的项目未予选入或者不再列为重 要项，主要考虑目前已经具有型式试验全面把关的基础，只 有安装、改造、重大维修及其调试有可能出现偏差的项目才 保留下来；考虑到检修人员的专业能力和自我保护能力，本 版检规A、B项的设定以保障乘客安全直接相关的内容为选择 原则，一些涉及检修人员安全的项目不再列为重要项，因此， 今后电梯检验人员、作业人员和安全管理人员这方面能力素 质的考核把关应当更加严格。另外，执行时请注意以下几点：
• 二、本次修订中的主要变化 1. 选择项目的变化。涉及检修人员安全的不再列为 重要项目，查证配置的项目不再列入或不再列为重要 项目，因已在型式试验时予以确认。 2.非重要项目检验方式的变化。工作定位归位带来的 非重要项目检验方式的调整，即以查证企业自检结果 为主要方式，消除企业依赖心态。 3.改造和重大维修监督检验的调整。完善实际应用中 的操作性与合理性。 4.自动扶梯和自动人行道标准修订项目的整改。部分 修订项目的整改要求与通常“法不究以往”原则不同。 （有5条安全性必须提高）
• 3、第八条：本条既分别强调了监督检验和定期检验实施的前提， 对不同检验实施的项目、内容、要求和方法进行了明确，又对正 常或者非正常定期检验实施的前提、不同检验的项 目确定、非正常情况下定期检验周期的动态性，更充分体现了分 类监管与实事求是的原则，同时，也探索了电梯安全监察、监督 管理新的方向，即今后电梯安全预防工作不仅要控制事故，还将 在降低电梯故障率方面做出努力。特别是第四款规定的明确，将 提升业主和公众对维护保养工作质量及物业单位的监督效果，对 促进小业主督促物业单位选择水平高的维护保养单位有推动作用。 另外，执行时请注意以下几点： (1)电梯改造或者重大维修监督检验项目的确定符合实际需要， 条款内容很容易理解，但执行时应当注意：一是企业应注意根据 相关项目检验性质的不同，按对应的要求准备相关资料；二是检 验机构出具检验报告既不能完全按照附件B的格式，更不能完全 按照附件C的格式，应当以附件B规定格式为主。其中，封面、注 意事项页、结论页均按照附件B规定执行，检验项目页中各个分 项目按照实际执行情况组合，结论页备注栏中一定要列明哪些项 目是按照监督检验要求进行的，哪些项目是按照定期检验要求进 行的；
《电梯监督检验和定期检验规则 -自动扶梯与自动人行道》 内容介绍
一、正文部分
• 一、关于检验定位 电梯的检验工作无论是《条例》要求的监督检验
还是定期检验，都应当是以检测验证的方式进行的一 种查证、验证性的技术监督行为。因为保证电梯安全 要靠设计、制造、安装、改造、重大维修、日常维护 保养、使用单位落实主体责任的相关工作来实现，设 备是否处于安全状况要靠企业的自检来证明；检验机 构的检验是监督生产企业和使用单位是否落实了相应 责任，其质量体系是否正常运转，是为科学、定量地 开展电梯安全监察工作提供技术支持的一项工作。
• 三、部分条款的解读
• 1、第五条：本条要求在开始施工前申请监督检验，是因为目前 附件A的1.1～1.3为“停止点”项目，审查不合格不能进行后续 工作，如果相关企业不注意这项要求，今后反而会影响施工进度 和工作效率，甚至收到罚单。 定期检验时间的要求源于《条例》相应规定，但文字描述上 略有区别，无“合格”二字，这是新版检规检验工作定位所决定 的，今后相应标志名称也计划进行调整。提前1个月是为留出检 验及可能出现的整改时间，保证在法规规定时间内完成工作，更 换新的标志。不少使用单位担心因此而使下次检验日期不断前移， 而随着标志调整，下次检验日期拟填写到“月”，这样该顾虑也 就不存在了。
• （1）本条中“与自检结果进行对比”的工作内容请检验机构 必须重视起来，这既是本轮检规修订中出现的重大改革，也 将更充分体现和落实对企业与使用单位行为的技术监督，只 有成功走好这一步，才有可能逐步过渡到第三轮修订设定的 突显监督性检查的目标；
