自动扶梯检验手册

自动扶梯检验作业指导书1.目的为贯彻国家有关自动扶梯(自动人行道)安全技术标准，确保自动扶梯(自动人行道)检验中各项的检测工作正常进行，统一检验方法和确保检验结果的正确判定，特制定本细则。

2.适用范围本细则适用于新装、大修以及在用的自动扶梯(自动人行道)的验收检验和定期检验。

3.检验依据：3.1《特种设备安全监察条例》3.2《特种设备质量监督与安全监察规定》3.3《自动扶梯和自动人行道监督检验规程》(2003)3.4 GB16899-1997《自动扶梯和自动人行道的制造与安装安全规范》3.5 GB/T7024-1997《电梯、自动扶梯、自动人行道术语》4.主要参数、检验仪器及工具4.2 仪器、工具及精度要求4.2.2 检验用的仪器设备应在计量单位检定合格有效期内。

5.检验项目、要求和程序5.1扶手装置拼接处应平整，拼接间隙≤1mm。

5.1.1检测仪器：塞尺5.1.2检验方法：使用塞尺测量其拼接缝间隙。

5.1.3结果判定扶手装置拼接缝间隙符合5.1规定或扶手带系一整体无拼接隙缝，则判定为合格，否则判为不合格。

5.2内外装饰盖板拼接缝处应保持平整密缝，间隙≤1mm。

5.2.1检验仪器：钢直尺、塞尺5.2.2检验方法：5.2.2.1用钢直尺和塞尺检查拼接缝处是否平整。

5.2.2.2使用塞尺测量拼接缝间隙。

5.2.3结果判定拼接缝间隙符合5.2规定则判定为合格，否则判为不合格。

5.3斜盖板拼接处应保持平整密缝，间隙≤1mm。

5.3.1检测仪器：钢直尺、塞尺5.3.2检验方法：5.3.2.1用钢直尺和塞尺测量斜盖板拼接缝处是否平整。

5.3.2.2用塞尺测量拼接缝的间隙。

5.3.3结果判定拼接缝间隙符合5.3规定则判定为合格，否则判为不合格。

5.4扶手栏板接缝≤4mm。

5.4.1检测仪器：游标卡尺、内分卡尺或钢直尺5.4.2检验方法：用游标卡尺、内分卡尺或钢直尺测量接缝间隙。

5.4.3结果判定栏板接缝间隙符合5.4规定或栏板接缝已上镶条，则判定为合格，否则判为不合格。

自动扶梯检测项目、内容及要求1使用资料使用登记证内容与受检自动扶梯应当相符。

2驱动与转向站2.1转动部件防护装置转动部件防护装置应当有效。

2.2主开关主开关应当不切断电源插座和照明电路的电源。

2.3驱动与转向站停止开关停止开关应当功能正常，开、关位置标记清晰。

2.4电气绝缘动力电路、照明电路和电气安全装置电路的绝缘电阻应当符合以下要求：a)当标称电压为特低电压时，测试电压(直流)为250 V，其绝缘电阻不小于0.25 MΩ；b)当标称电压小于等于500 V时，测试电压(直流)为500 V，其绝缘电阻不小于1.00 MΩ；c)当标称电压大于500 V时，测试电压(直流)为1 000 V，其绝缘电阻不小于1.00 MΩ。

2.5接地电气设备及线管、线槽的外露可以导电部分应当与保护导体可靠连接。

2.6手动盘车装置应当符合以下要求：a)最迟在可拆卸手动盘车装置装上驱动主机时，电气安全装置动作；b)手动盘车装置的操作使用说明和运行方向标记清晰。

3出入口和相邻区域3.1周边照明受检设备的周边尤其是梳齿板的附近应当有足够的照明；在楼层板平面的梳齿与踏面相交线位置测得的照度应当不小于50 lx。

3.2出入口*应当符合以下要求：a)在受检设备的出入口应当有充分畅通的区域，其宽度不小于扶手带外缘距离加上每边各80 mm，其纵深尺寸从扶手装置端部算起至少为2.50 m；当该区域的宽度不小于扶手带外缘之间距离的两倍加上每边各80 mm时，其纵深尺寸允许减少至2 m；b)受检设备出入口附近设置的阻止人员进入危险区域的固定阻挡装置或者固定护栏应当牢固可靠。

在危险区域内，由建筑结构形成的固定护拦应当至少高出扶手带100 mm，并且位于扶手带外缘的80 mm至120 mm之间。

3.3防护挡板*在受检设备与楼板交叉处以及交叉设置的设备之间设置的垂直固定封闭防护挡板应当无锐利边缘，并且位于扶手带上方，高度不小于0.30 m，延伸至扶手带外缘下至少25 mm。

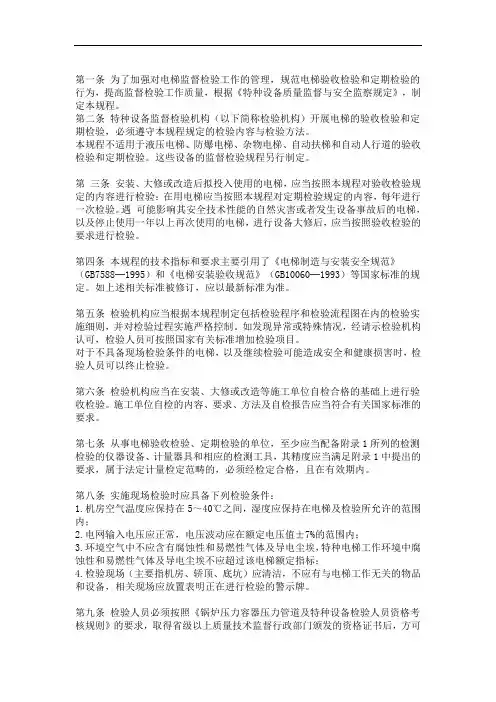

本作细则适用于自动扶梯和自动人行道的验收检验。

安装、大修或改造后拟投入使用的自动扶梯和自动人行道应当按照本规程对验收检验规定的内容进行检验。

遇可能影响其安全技术性能的自然灾害或者发生设备事故后的自动扶梯和自动人行道，以及停止使用一年以上再次使用的自动扶梯和自动人行道，应当按照验收检验的要求进行检验。

检验中如发现异常或特殊情况，经请示检验机构认可，检验人员可按照国家有关标准增加检验项目。

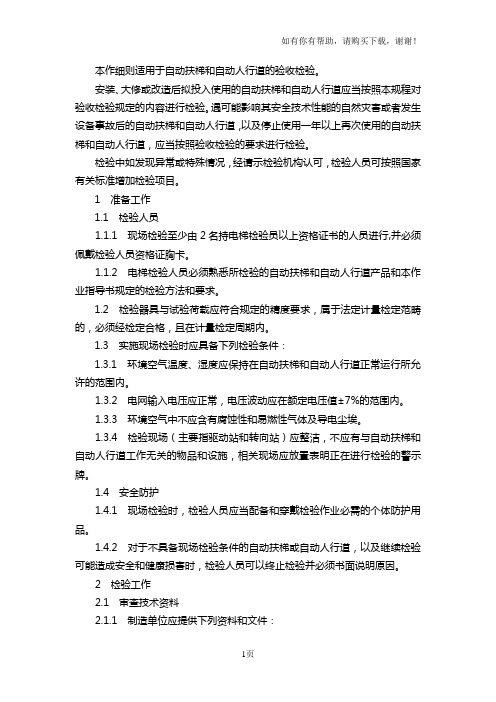

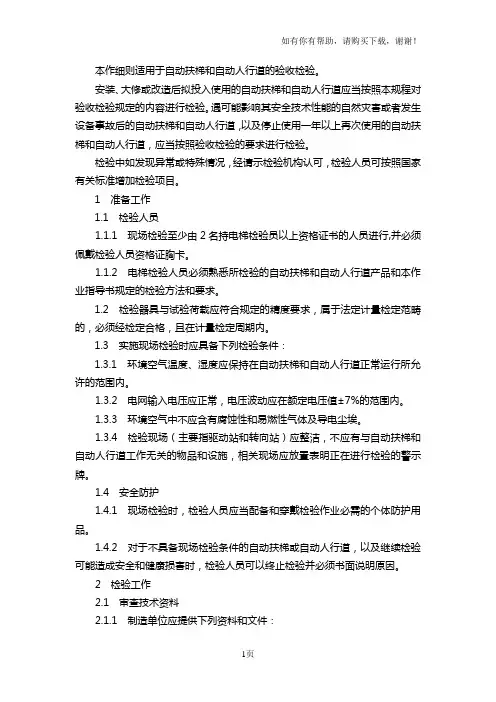

1 准备工作1.1 检验人员1.1.1 现场检验至少由2名持电梯检验员以上资格证书的人员进行,并必须佩戴检验人员资格证胸卡。

1.1.2 电梯检验人员必须熟悉所检验的自动扶梯和自动人行道产品和本作业指导书规定的检验方法和要求。

1.2 检验器具与试验荷载应符合规定的精度要求，属于法定计量检定范畴的，必须经检定合格，且在计量检定周期内。

1.3 实施现场检验时应具备下列检验条件：1.3.1 环境空气温度、湿度应保持在自动扶梯和自动人行道正常运行所允许的范围内。

1.3.2 电网输入电压应正常，电压波动应在额定电压值±7%的范围内。

1.3.3 环境空气中不应含有腐蚀性和易燃性气体及导电尘埃。

1.3.4 检验现场（主要指驱动站和转向站）应整洁，不应有与自动扶梯和自动人行道工作无关的物品和设施，相关现场应放置表明正在进行检验的警示牌。

1.4 安全防护1.4.1 现场检验时，检验人员应当配备和穿戴检验作业必需的个体防护用品。

1.4.2 对于不具备现场检验条件的自动扶梯或自动人行道，以及继续检验可能造成安全和健康损害时，检验人员可以终止检验并必须书面说明原因。

2 检验工作2.1 审查技术资料2.1.1 制造单位应提供下列资料和文件：型式试验合格证（复印件）。

总体布置图。

安装、使用、维护说明书。

电气原理图和接线图及安全开关示意图。

2.1.2 安装单位应提供：施工情况记录和自检报告。

安装过程中事故记录与处理报告。

安装过程中由使用单位提出、经制造单位同意的变更设计的证明文件。

日立-自动扶梯调试手册(电气)前言本手册提供了一些日立自动扶梯的电气调试方法和步骤。

本手册旨在帮助技术熟练人员有效地调试和维护日立自动扶梯。

在使用手册的同时，请务必遵守相关安全注意事项。

安全注意事项1.在调试和维护扶梯时，请务必遵守相关安全规定。

如有必要，请佩戴个人防护装备，如安全眼镜、手套等。

2.在调试和维修扶梯时，请将扶梯电源断开，以免发生意外事故。

3.在调试和维修扶梯时，请勿进行随意更改电路和线路的操作，以免损害扶梯电子部件和系统。

4.在操作扶梯时，应注意观察扶梯工作状况，如果出现异常情况，请立即停止操作并检查扶梯故障并进行维修。

调试方法电源柜1.首先，检查电源柜和电缆线路是否安装正确，电源是否接通。

通过检查，确保电源可用。

2.按下“启动”按钮，验证扶梯电机是否正确启动并工作。

上行速度1.打开电控柜，进行上行速度调试。

2.增加或减少速度之前，请先检查扶梯的运行方向，因为在一些情况下，行驶方向也可能影响其速度误差。

例如，在下行方向，扶梯运行速度可能会略微减慢。

3.调整速度时，请使用PMW信号（0-10VDC）或者调整电位器进行时钟方向位置和速度调整。

AC电源输入电压1.首先，检查电源是否正确接通，然后使用万用表测量电源输入电压。

如果输入电压检测到不一致，则应检查电源线路，以确定是否有断电或短路情况。

2.如果输入电压低于额定值，将会影响扶梯的正常工作。

在这种情况下，请防止超负荷运行，从而保护扶梯电子部件。

转向控制1.在电控柜中查找转向控制电路。

2.通过调整转向电位器或旋钮，来切换扶梯的运行方向。

3.如果扶梯转向控制出现错误，请按以下步骤进行检查：•检查维护手动运行时钟方向位置。

•确认电位器振动开关是否正常。

•确认维修表示灯的工作状态。

以上是日立自动扶梯的一些电气调试方法和步骤，我们在工作中切勿对扶梯的电路和线路进行修改，以免造成不必要的损失。

在调试和维护扶梯时，请务必遵守相关安全规定，确保人员的安全生产。

自动扶梯与自动人行道调试作业指导书(通用版)自动扶梯与自动人行道调试作业指导书文件名称：自动扶梯与自动人行道调试作业指导书编号：QHLY/QW-55版本：B.0编制依据：TSG 07-2019、各电梯厂家调试手册等技术资料前言：本调试作业指导书适用于自动扶梯与自动人行道的调试指导。

调试工作应优先按照电梯厂家的调试手册进行。

目录：1.调试框图2.通电前检查3.通电和检查4.系统基本参数设定5.检修运行6.正常运行1.调试框图调试框图是调试工作的重要参考，应进行仔细阅读和理解，确保调试工作的顺利进行。

2.通电前检查在通电前，应进行仔细的检查工作，包括电源、控制器、传感器等设备的检查，确保设备正常工作。

3.通电和检查通电后，应进行各项设备的检查，包括电机、链条、轮槽等部件的检查，确保设备正常运转。

4.系统基本参数设定根据电梯厂家的调试手册，进行系统基本参数的设定，确保设备的正常运行。

5.检修运行在设备正常运行后，应进行检修运行，对设备进行全面的检查和维护，确保设备的长期稳定运行。

6.正常运行经过检修运行后，设备可以进入正常运行状态，需要进行定期的检查和维护，确保设备的长期稳定运行。

本指导书的目的是为了提高自动扶梯与自动人行道的调试工作的效率和质量，确保设备的正常运行。

自动扶梯与自动人行道调试作业指导书调试框图1.开始检查动力线和通讯线是否与地相连进行通电检查检查各电路电压等级确认测速传感器、抱闸、辅助抱闸开关是否正确安装设置安全监控板参数确认安全回路是否闭合设置一体机参数检修上行或下行，确认扶梯运行方向，确认抱闸、辅助抱闸是否打开确认传感器信号是否正确输入安全监控板进入正常运行模式使用钥匙开关上、下行运行机，确认运行方向进行安全测试进行安全监控系统功能测试进行其它功能测试（休闲运行、照明等功能设置方法及功能状态）结束调试2.通电前检查在控制系统电气安装完毕后，必须对电气部分进行检查：使用说明书和电气原理图，检查各部分的连接是否正确检查强电部分和弱电部分是否有关联使用万用表欧姆档检查不同电压回路之间电阻，对地电阻应为∞检查控制柜电源进线与电机连线是否正确，避免上电后烧毁一体化驱动控制器检查控制柜壳体、电动机壳体、安全回路接地线是否可靠安全接地，确保人身安全3.通电和检查3.1通电前确认对地短路检查：输入动力线三相对地，电机线三相对地，接线端220V对地，通讯线对地。

自动扶梯与步行道调试流程手册(通用版)1. 概述本文档旨在提供一份自动扶梯与步行道的调试流程手册，以帮助工程师顺利进行调试工作。

请按照以下步骤进行操作。

2. 调试前准备在开始调试之前，确保已经完成以下准备工作：1. 确认所有电源和控制系统已经正确接通。

2. 检查自动扶梯与步行道的电气连接并确保无异常。

3. 确保调试所需的工具和设备齐全，并处于正常工作状态。

3. 调试步骤按照以下步骤进行自动扶梯与步行道的调试：1. 检查电气系统：- 检查电源电压是否正常，并记录下来。

- 检查电气控制盘上的各个开关和按钮是否正常工作。

- 检查所有电气连接是否牢固，并修复任何松动或损坏的连接。

2. 检查机械系统：- 检查自动扶梯或步行道的链条、带条、链轮和扶手是否正常运转。

- 检查链条或带条的张紧度是否适当，并调整到正确的位置。

- 检查扶手链或带的张紧度是否适当，并调整到正确的位置。

3. 测试运行：- 将自动扶梯或步行道切换到运行模式，并观察其运行情况。

- 检查扶手链或带的运行是否平稳，没有异常声音或振动。

- 检查自动扶梯或步行道的运行速度是否符合要求，并调整到正确的速度。

- 检查所有安全装置是否正常工作，如紧急停止按钮、安全扶手等。

4. 调整参数：- 根据实际情况，调整自动扶梯或步行道的各项参数，如加速度、减速度、坡度等。

- 进行逐步调整，并记录下每次调整的数值和效果。

5. 测试安全性：- 进行安全性测试，包括紧急停止、防夹手等功能的检查。

- 确保自动扶梯或步行道在任何紧急情况下都能及时停止并保护乘客安全。

6. 记录结果：- 在调试过程中记录下所有调整和测试的结果，包括参数数值、效果和安全性测试情况。

- 若发现任何异常或问题，及时记录并采取相应措施进行修复。

4. 调试完成调试完成后，进行以下操作：1. 对整个调试过程进行总结和评估。

2. 编写调试报告，记录下整个调试过程的详细情况和结果。

3. 如有必要，对调试过程中发现的问题进行修复或改进。
