利用VC开发AutoCAD的研究与实现

  • 格式：pdf
  • 大小：84.84 KB
  • 文档页数：1

6

科技资讯　ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ２００９ ＮＯ．２４ＳＣＩＥＮＣＥ　＆　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ高　新　技　术

AutoCAD在铁路工程设计中的应用十分普遍,而且已成为不可缺少的应用软件。在应用过程中经常要利用MFC开发出功能强大、具有良好人机界面的软件,并将AutoCAD的二次开发技术嵌入到工程当中,以实现铁路工程图纸的自动绘制或者工程图纸的信息自动提取。实现MFC与AutoCAD的融合是软件开发的关键,也是难点。在AutoCAD二次开发技术中,objectARX虽然可以在VC环境下使用,但其具有版本对应的限制。在VC6.0环境下开发出来的ARX库函数只能在AutoCAD2002版本以下才可以使用,而现在普遍使用的都是2004版本以上,这就导致无法推广和应用。本文介绍一种采用ActiveX自动化技术直接在MFC环境下实现AutoCAD二次开发的方法,有效地解决了object ARX版本不对应等问题,实现了MFC与AutoCAD的完美融合。1 开发技术简介1.1AutoCAD ActiveX 自动化技术简介AutoCAD从R14开始提供ActiveX 自动化技术。对于AutoCAD,其支持的对象、方法和属性在类型库中定义。类型库是一个文件或文件的一部分,它描述一个或多个对象,但不存储对象,而是存储对象的接口描述。自动化技术将各种功能封装在ActiveX对象中,供编程使用。用户通过MFC对ActiveX对象及其方法和属性的操作实现对AutoCAD的二次开发。1.2MFC环境下开发AutoCAD的实现步骤(1)类型库的引入。要在MFC环境下进行AutoCAD的二次开发,首先需要把AutoCAD的类型库引入到程序工程当中。在MFC环境下,打开类向导对话框,选择添加新类,然后找到类型库文件。不同的AutoCAD版本对应的类型库不同,但各个类型库里的函数大部分都是一样的。(2)常用类的添加。类型库提供给用户编写C++接口类的全部信息,利用MFC的类向导可以自动读入这些信息。2 具体实现2.1数据机制的实现客户程序对AutoCAD的操作是通过访问AutoCAD对象的方法和属性来完成的。从本质上讲,对象对应于IDispatch调度接口。IDispatch的调度程序是基于类型库进行调度的,对IDispatch的调用由好几种方法,在MFC中是通过COleDispatchDriver类来调用的。图2所示为MFC环境下应用自动化技术操作AutoCAD的对象访问机制(见图1)。2.2图纸的信息读取在信号工程设计中,往往需要读取工程图纸的各类信息,包括统计轨道区段、信号机、应答器的个数以及图形信息的转换等,这就要用到图形对象的遍历。在AutoCAD的模型空间中,所有的图形对象都是空间中的实体,不同类型的图形对象由不同的名称标识,同类图形对象按照创建的时间先后分配由小到大的序号。直线对象的标识名称是“AcDbLine”,单行文本的标识是“AcDbText”,这样在遍历过程中就可以依据这些标识将各类实体分类,从而获取指定图形对象的参数信息。3 应用举例我们在进行铁路工程计算机辅助设计时,需要在VC6.0环境中嵌入AutoCAD的利用VC开发AutoCAD的研究与实现邹本振(西南交通大学信息科学与技术学院 四川成都 610031)摘 要:介绍了一种在VC环境下对AutoCAD进行二次开发的新方法。探讨了在AutoCAD 2006绘图平台上进行开发的实现和信息提取的实现方法。关键词:VC ActiveX AutoCAD中图分类号:TP29文献标识码:A文章编号:1672-3791(2009)08(c)-0006-01

图1 开发AutoCAD的流程二次开发,以实现线路纵断面图的自动绘制和联锁表信息的自动提取等功能。4 结语本文介绍了MFC环境下利用ActiveX自动化技术对AutoCAD进行二次开发的方法,利用此方法用户可以开发出功能强大、具有良好人机界面的计算机辅助设计软件。该方法在铁路纵断面自动绘制的研究中取得了很好的效果,同时也可广泛应用于铁路运输、机械、建筑、土木等其他领域的计算机辅助设计当中。相对于传统的二次开发方法,利用MFC编制的程序更具有扩展性、维护性和应用性,在将来的AutoCAD二次开发中不失为一种更好的开发方法。参考文献[1]李长勋.AutoCAD ActiveX二次开发技术[M].北京:国防工业出版社,2005:20～25.[2]姜仁.VC中可靠读写DWG图形文件的新方法[J].微型机与应用,2002,10:10～12.

合集下载

用VC++读取DXF文件格式的源代码和相关资料

用VC++读取DXF文件格式的源代码和相关资料

我刚找到的：大家先看看做好了

告诉我一声

我也正准备做这个！！

我们使用?Visual?C++?6.0?来写一个读取DXF文件的小程序。

在实际应用中，模型中实体的数目以及实体中点和面的数目都是不定的，为

了有效地利用内存，我们选择MFC类库中的聚合类CobArray类所创建的对象

vertex,?sequence来存储和管理实体的点坐标和点序。

CObArray类是一个用来存放数组类的聚合类，它能根据要存进来的数组（或

结构）多少自动进行自身大小的高速，而且这个类本身具有的成员函数使得我们

对它的对象的操作更加方便、快捷，用它编的程序也易于读懂。

三维实体模型的模型信息中的一部分信息可以在标题段中读出，通过读取变

量名为＄UCSORG的三个变量，可以得到三维实体在世界坐标系中自身所定义的用

户坐标系原点的三维坐标。通过读取＄EXTMAX，＄EXTMIN可以获知三维实体在世

界坐标系中的范围，而其它部分的信息只有读完了全部DXF文件后才可以通过计算

确定。对于三维实体模型的全部点坐标、点序，可以在实体段中按照前面介绍的

DXF文件基本结构读出。现在我们开始写这个程序。

先建立一个头文件HEAD.H定义如下的结构：VERTEX,?SEQUENCE和类CVertex,?Csequence。

typedef?struct?{

float?x,y,z;

}VERTEX;?结构VERTEX用来存储点的坐标

typedef?struct?{

int?a,b,c;

}SEQUENCE;?结构SEQUENCE用来存储实体的面的组成

typedef?struct?{

char?obName[20];?定义结构myVertex来存储实体的名字，点的坐标以及面的组成，

CObArray?Vertex;?其中，点的坐标和面的组成是由聚合类CObArray定义的对象来

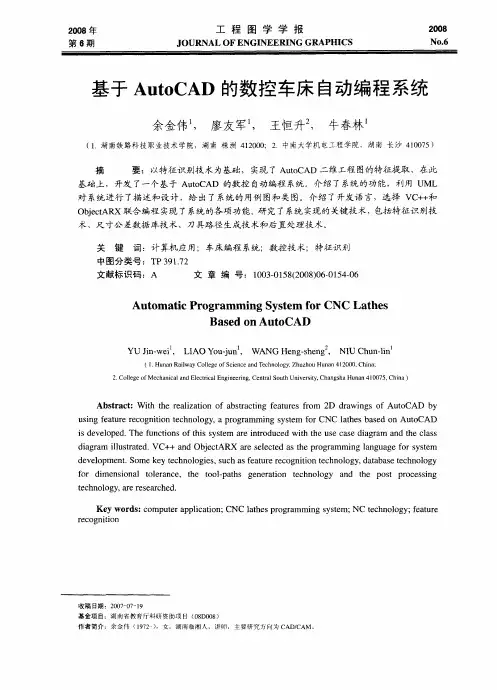

基于AutoCAD的数控车床自动编程系统

基于AutoCAD的数控车床自动编程系统

２００８笠　

第６期　工程图学学报　

ＪｏＵＲＮＡＬ　ＯＦ　ＥＮＧＩＮＥＥＲＩＮＧ　ＧＲＡＰＨＩＣＳ　２ｏ０８　ＮＯ．６　

基于ＡｕｔｏＣＡＤ的数控车床自动编程系统　

余金伟　，　廖友军　，　王恒升２，　牛春林　

（１．湖南铁路科技职业技术学院，湖南株洲４１２０００；２．中南大学机电工程学院，湖南长沙４１００７５）　

摘　要：以特征识别技术为基础，实现了ＡｕｔｏＣＡＤ二维工程图的特征提取，在此　

基础上，开发了一个基于ＡｕｔｏＣＡＤ的数控自动编程系统。介绍了系统的功能，利用ＵＭＬ　

对系统进行了描述和设计，给出了系统的用例图和类图。介绍了开发语言，选择Ｖｃ＋＋和　

ＯｂｊｅｃｔＡＲＸ联合编程实现了系统的各项功能。研究了系统实现的关键技术，包括特征识别技　

术、尺寸公差数据库技术、刀具路径生成技术和后置处理技术。　

关键词：计算机应用；车床编程系统；数控技术；特征识别　

中图分类号：ＴＰ　３９１．７２　

文献标识码：Ａ　文章编号：１００３—０１５８（２００８）０６—０１５４—０６　

Ａｕｔｏｍａｔｉｃ　Ｐｒｏｇｒａｍｍｉｎｇ　Ｓｙｓｔｅｍ　ｆｏｒ　ＣＮＣ　Ｌａｔｈｅｓ　

Ｂａｓｅｄ　ｏｎ　ＡｕｔｏＣＡＤ　

ＹＵ　Ｊｉｎ—ｗｅｉ　，ＬＩＡＯ　Ｙｏｕ－ｊｕｎ　，ＷＡＮＧ　Ｈｅｎｇ—ｓｈｅｎｇ　，ＮＩＵ　Ｃｈｕｎ．１ｉｎ　

（１．ＨｕｎａｎＲａｉｌｗａｙＣｏｌｌｅｇｅ　ｏｆＳｃｉｅｎｃｅ　ａｎｄＴｅｃｈｎｏｌｏｇｙ，ＺｈｕｚｈｏｕＨｕｎａｎ４１２０００，Ｃｈｉｎａ；　

２　Ｃｏｌｌｅｇｅ　ｏｆＭｅｃｈａｎｉｃａｌ　ａｎｄ　Ｅｌｅｃｔｒｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｃｅｎｔｒａｌ　Ｓｏｕｔｈ　Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈａｎｇｓｈａ　Ｈｕｎａｎ　４１００７５，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｗｉｔｈ　ｔｈｅ　ｒｅａｌｉｚａｔｉｏｎ　ｏｆ　ａｂｓｔｒａｃｔｉｎｇ　ｆｅａｔｕｒｅｓ　ｆｒｏｍ　２Ｄ　ｄｒａｗｉｎｇｓ　ｏｆ　ＡｕｔｏＣＡＤ　ｂｙ　

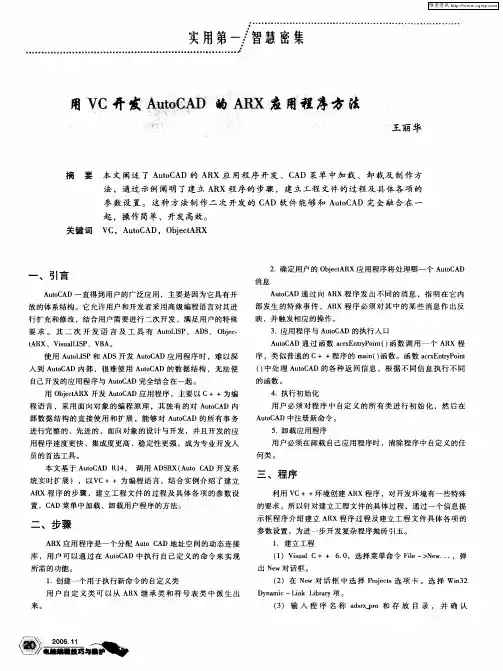

用VC开发AutoCAD的ARX应用程序方法

用VC开发AutoCAD的ARX应用程序方法

…………………………………………………………　实用第一　智慧密集　

。　。，　…。　，…。。　…　．　…．　…。．　。　。　，。．。．。…　。…　。。．　

鼠ｖｃ女寂ｌＡｕｔｏＣＡＤ　ＡＲＸ氟　挂离亩｜汰　

奠　。｜　ｉ丽华　

摘要本文阐述了ＡｕｔｏＣＡＤ的ＡＲＸ应用程序开发、ＣＡＤ菜单中加载、卸载及制作方　

法，通过示例阐明了建立ＡＲＸ程序的步骤，建立工程文件的过程及具体各项的　

参数设置。这种方法制作二次开发的ＣＡＤ软件能够和ＡｕｔｏＣＡＤ完全融合在一　

起，操作简单、开发高效。　

关键词ＶＣ，ＡｕｔｏＣＡＤ，ＯｂｊｅｃｔＡＲＸ　

一、引言　

ＡｕｔｏＣＡＤ一直得到用户的广泛应用，主要是因为它具有开　放的体系结构。它允许用户和开发者采用高级编程语言对其进　

行扩充和修改，结合用户需要进行二次开发，满足用户的特殊　要求。其二次开发语言及工具有ＡｕｔｏＬＩＳＰ、ＡＤＳ、Ｏｂｊｅｃ—　

ｔＡＲＸ、ＶｉｓｕａｌＬＩＳＰ、ＶＢＡ。　使用ＡｕｔｏＬＩＳＰ和ＡＤＳ开发ＡｕｔｏＣＡＤ应用程序时，难以深　入到ＡｕｔｏＣＡＤ内部，很难使用ＡｕｔｏＣＡＤ的数据结构，无法使　

自己开发的应用程序与ＡｕｔｏＣＡＤ完全结合在一起。　用ＯｂｊｅｃｔＡＲＸ开发ＡｕｔｏＣＡＤ应用程序，主要以Ｃ＋＋为编　

程语言，采用面向对象的编程原理，其独有的对ＡｕｔｏＣＡＤ内　部数据结构的直接使用和扩展，能够对ＡｕｔｏＣＡＤ的所有事务　进行完整的、先进的、面向对象的设计与开发，并且开发的应　

用程序速度更快、集成度更高、稳定性更强，成为专业开发人　

员的首选工具。　

本文基于ＡｕｔｏＣＡＤ　Ｒ１４，　调用ＡＤＳＲＸ（Ａｕｔｏ　ＣＡＤ开发系　统实时扩展），以ＶＣ＋＋为编程语言，结合实例介绍了建立　

ＡＲＸ程序的步骤，建立工程文件的过程及具体各项的参数设　置，ＣＡＤ菜单中加载、卸载用户程序的方法。　

二、步骤　

ＡＲＸ应用程序是一个分配Ａｕｔｏ　ＣＡＤ地址空间的动态连接　库，用户可以通过在ＡｕｔｏＣＡＤ中执行自己定义的命令来实现　所需的功能。　

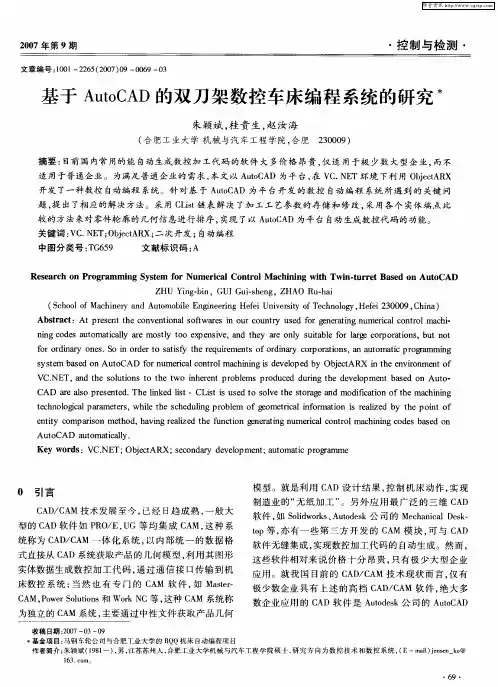

基于AutoCAD的双刀架数控车床编程系统的研究
