IPC-A-610D standard
___________________________________________________________________________
Page 1 of 36
IPC-A-610D 二级标准摘录-PTH
Rev：03
准备:___________ 日期：___________
核对：____________ 日期：___________
批准：____________ 日期：___________
IPC-A-610D standard
___________________________________________________________________________
Page 2 of 36 极性错误
定义: 元件极性安装错误，使元件不能起到应有的作用。
图示 1: 理想状态
元件应安装在两焊孔中间，不要偏离。
有极性的元件在安装时要将极性端与丝网图上的标志相对应。
无极性的元件要注意方向性，便于读数。
图示2: 最大极限
无极性、方向性的元件方向可以颠倒。
IPC-A-610D standard
___________________________________________________________________________
Page 3 of 36
图示3: 拒绝接受
极性错误，方向错误。
元件位置错误。
IPC-A-610D standard
___________________________________________________________________________
Page 4 of 36 非支撑孔—轴向引脚—水平
图示1: 理想状态
整个元件体平贴在PCB上
要求离开板面安装的元件，与板面至少相距1.5mm。如：高发热元件

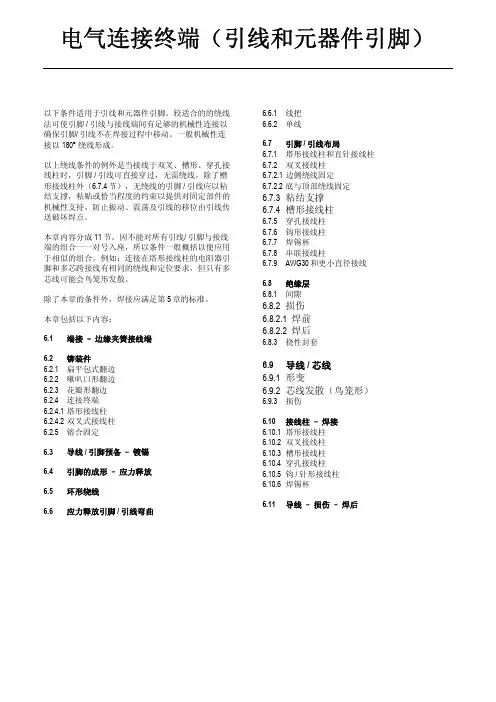

电气连接终端（引线和元器件引脚）
以下条件适用于引线和元器件引脚。较适合的的绕线
法可使引脚 / 引线与接线端间有足够的机械性连接以
确保引脚/ 引线不在焊接过程中移动。一般机械性连
接以180° 绕线形成。
以上绕线条件的例外是当接线于双叉、槽形、穿孔接
线柱时，引脚 / 引线可直接穿过，无需绕线。除了槽
形接线柱外（6.7.4节），无绕线的引脚 / 引线应以粘
结支撑，粘贴或恰当程度的约束以提供对固定部件的
机械性支持，防止振动、震荡及引线的移位由引线传
送破坏焊点。
本章内容分成11节。因不能对所有引线/ 引脚与接线
端的组合一一对号入座，所以条件一般概括以便应用
于相似的组合。例如：连接在塔形接线柱的电阻器引
脚和多芯跨接线有相同的绕线和定位要求，但只有多
芯线可能会鸟笼形发散。
除了本章的条件外，焊接应满足第5章的标准。
本章包括以下内容：
6.1 端接 – 边缘夹簧接线端
6.2 铆装件
6.2.1 扁平包式翻边
6.2.2 嗽叭口形翻边
6.2.3 花瓣形翻边
6.2.4 连接终端
6.2.4.1 塔形接线柱
6.2.4.2 双叉式接线柱
6.2.5 镕合固定
6.3 导线 / 引脚预备 – 镀锡
6.4 引脚的成形 – 应力释放
6.5 环形绕线
6.6 应力释放引脚 / 引线弯曲 6.6.1 线把
6.6.2 单线
6.7 引脚 / 引线布局
6.7.1 塔形接线柱和直针接线柱
6.7.2 双叉接线柱
6.7.2.1 边侧绕线固定
6.7.2.2 底与顶部绕线固定
6.7.3 粘结支撑
6.7.4 槽形接线柱
6.7.5 穿孔接线柱
6.7.6 钩形接线柱
6.7.7 焊锡杯
6.7.8 串联接线柱
6.7.9 AWG30和更小直径接线
6.8 绝缘层
6.8.1 间隙
6.8.2 损伤
6.8.2.1 焊前
6.8.2.2 焊后
6.8.3 挠性封套
6.9 导线 / 芯线
6.9.1 形变
6.9.2 芯线发散（鸟笼形）
IPC-A-610D standard
______________________________________________________________________________
Page 1 of 57
IPC-A-610D 二级&三级标准摘录-SMT
04
准备:___________ 日期：___________
核对：____________ 日期：___________
批准：____________ 日期：___________
IPC-A-610D standard
______________________________________________________________________________
Page 2 of 57 条形码不易识别
定义: 用于产品识别,工艺控制等的条形码在扫描时无法准确
地识别出
图示1: 理想状态
一次扫描就可准确地识别条形码
图示2: 二级&三级最大可接受状态
使用棒式的扫描器最多扫描三次必须被读取
使用激光扫描仪最多扫描二次必须被读取
IPC-A-610D standard
______________________________________________________________________________
Page 3 of 57 标记粘贴和损坏
图示1: 理想状态
粘合完整，无损伤或剥离的迹象
二级&三级最大可接受状态
标签边缘剥离不超过10%并且仍能满足可读性要求。
图示2：拒绝接受
标签脱落。
标签无法满足可读性要求
标签边缘剥离超过10%
IPC-A-610D standard
______________________________________________________________________________
ipc610d标准
IPC610D标准是一份关于电子组装质量的国际标准，它包含了一系列的要求和指导，用于帮助制造商和质量控制人员确保电子组件和产品的质量符合国际标准。IPC610D标准的制定旨在提高电子产品的质量和可靠性，从而保障消费者的利益，同时也有利于提升制造商的竞争力和声誉。
IPC610D标准主要涵盖了电子组件的外观、尺寸、焊接、安装和包装等方面的要求。在实际生产中，制造商需要严格按照这些要求进行操作，以确保产品的质量和可靠性。其中，焊接是IPC610D标准中非常重要的一部分，因为焊接质量直接关系到电子产品的可靠性和性能。标准中对焊接的要求包括焊接接头的形状、尺寸、间距、填充物等方面的要求，以及焊接过程中的操作规范和质量控制要求。
另外，IPC610D标准还对电子产品的外观和尺寸进行了详细的规定，要求产品的外观应该整洁，没有损坏和污染，尺寸应该符合设计要求。这些要求旨在确保产品在外观上符合美观和功能性的要求，从而提升产品的整体质量和市场竞争力。
除了上述方面，IPC610D标准还对电子产品的安装和包装进行了规范。安装要求产品安装牢固、位置准确，不得出现错位和偏差；包装要求产品包装完好，防止在运输过程中受到损坏。这些要求旨在确保产品在运输和使用过程中不受损，保持良好的品相和性能。
总的来说，IPC610D标准是一份非常重要的国际标准，它对电子产品的质量和可靠性提出了严格的要求，有利于提高产品的整体质量和市场竞争力。制造商和质量控制人员需要严格遵守这些要求，确保产品符合国际标准，从而满足消费者的需求，提升企业的声誉和竞争力。
总的来说，IPC610D标准是一份非常重要的国际标准，它对电子产品的质量和可靠性提出了严格的要求，有利于提高产品的整体质量和市场竞争力。制造商和质量控制人员需要严格遵守这些要求，确保产品符合国际标准，从而满足消费者的需求，提升企业的声誉和竞争力。
