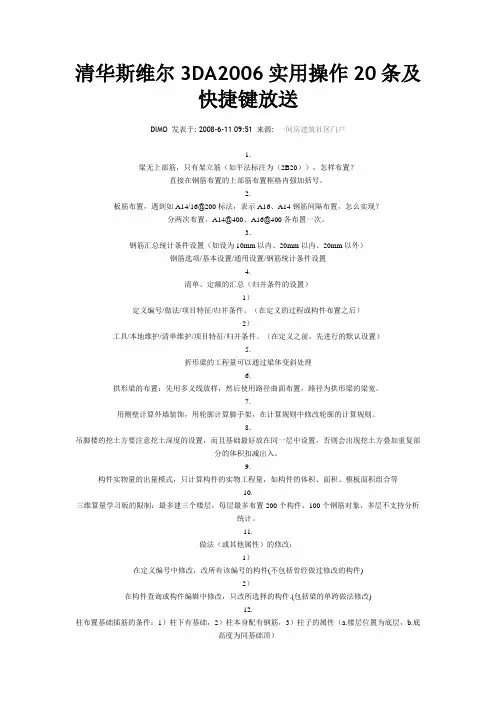

斯维尔技巧汇总
构件如何挂接定额或清单
现象1：编号定义或构件查询时，看不到“做法”页面
答：在“工程设置”命令中把输出模式改为清单模式或者是定额模式。
现象2：编号定义和构件查询命令中的“做法”页面有什么区别？
答：编号定义中的做法是共性做法，代表该编号所拥有的做法，以此编号在图形上布置的构件都拥有该编号上的做法，编号做法一旦改变，构件做法自动跟着变（前提是构件没有使用构件查询中的做法修改过）；构件查询中的做法是个性化做法，当构件的做法跟编号的做法不一样时，就采用这种方法来改变，一旦使用构件查询修改做法后，当编号上的做法改变后，此构件的做法不会自动改变，除非删除此构件上的当前做法条目。
现象3：编号定义和构件查询命令中的“做法”页面各适合什么场合操作？
答：识别设计院电子文档时适合采用构件查询命令挂接做法；手工建模适合采用编号定义方法挂接做法
现象4：为什么挂接做法时，其下方的历史记录中数据不见了
答：如果本地化数据包重新安装后，历史记录将消失，做好不要每次都安装
现象5：挂接定额时，项目名称需要标识材料等怎么办？ 答：直接修改项目名称或在指定换算一栏中录入材料等，统计后会自动归类和换算。
现象6：挂接定额时，需要重点注意什么？
答：特别注意您的表达式对不对，一般系统自动提供面积S和体积V，用户可以按需调整计算式；另外可以到［算量选项］中“工程量输出”设定常用的计算式和换算条件
板筋技巧
板筋长度和长度计算式不符合
现在板筋计算是按照取平均值的方法来计算板筋的长度，显示的公式只是一条钢筋对应的计算式，您可以在"钢筋选项->基本设置->显示设置->板筋显示明细线条"设置为"是"，然后在命令行中输入"re"(regen,CAD中的图形刷新命令)，就可以在图形上看到每根钢筋的长度和锚长。板筋长度是图形上显示的各个钢筋的平均长度。
构造分布筋没有搭接到对应的面筋上。
这个和布置方法有关，在布置板面筋的时候，如果分布筋已经穿过了对应的面筋(分布筋的端头点没有落在面筋内)，构造分布筋就不能和面筋搭接，建议的布置方法，在点取面筋外包的时候，点取梁、墙的中心线；点取分布的时候，点取梁、墙的边线。
在板筋修改的时候，板筋没有实时计算
如果想要在修改板筋的时候，实时计算出修改后的钢筋长度和数量，您可以在"钢筋选项->基本设置->钢筋设置->是否实时计算板钢筋"设置为"是"，这样在修改板筋的时候，就可以实时计算出修改后的钢筋长度和数量。
分享"编号定义公共属性继承关系"
在编号定义里, 当选中左边编号树中第一级结点(如建筑,结构)时, 右边属性页中会显示楼层一级的公共属性. 选中第二级结点(如柱,梁,墙,板)时, 会显示构件一级的公共属性值, 呈蓝色的值表达该值是从上一级(楼层)继承而来的, 当选中的是第三级结点(如某个柱的编号),
会显示该编号的属性, 同样呈蓝色的值表达是从上一级(构件)继承而来的. 这些属性的总的继承关系是: 楼层->构件类型->编号. 对某一级的修改会引起对下一级的修改. 如修改了楼层上的砼结构材料等级, 如果柱这一构件类型的砼结构材料等级是从楼层上继承下来的,
则它的值会自动更新为新修改的值. 但如果构件类型与楼层上的值在修改前就是不同的(比如一个是C30, 一个是C25), 则它们之间已经没有继承关系, 那么楼层值的修改不会影响到构件类型值.
分享"编号定义公共属性继承关系"
在编号定义里, 当选中左边编号树中第一级结点(如建筑,结构)时, 右边属性页中会显示楼层一级的公共属性. 选中第二级结点(如柱,梁,墙,板)时, 会显示构件一级的公共属性值, 呈蓝色的值表达该值是从上一级(楼层)继承而来的, 当选中的是第三级结点(如某个柱的编号), 会显示该编号的属性, 同样呈蓝色的值表达是从上一级(构件)继承而来的. 这些属性的总的继承关系是: 楼层->构件类型->编号. 对某一级的修改会引起对下一级的修改. 如修改了楼层上的砼结构材料等级, 如果柱这一构件类型的砼结构材料等级是从楼层上继承下来的,
则它的值会自动更新为新修改的值. 但如果构件类型与楼层上的值在修改前就是不同的(比如一个是C30, 一个是C25), 则它们之间已经没有继承关系, 那么楼层值的修改不会影响到构件类型值.
能否改变轴线半径圆圈的半径和颜色.并关闭动态显示?
答：可在[工具--算量选项]中的[构件选项]页来设置半径,在[构件颜色]页的其它类型中来修改颜色。
通过[轴网--轴号刷新]来打开或关闭轴号的动态显示.
怎么实现圆或多义线轴线?
答：这些无法通过[绘制轴网]命令来实现.但可先绘制出圆和多义线,再用[选线成轴]来转化成轴线.
在墙的外围布置反L形挑檐天钩,布置出来的挑出图形老是在墙里面,不是在墙外?
答：可以反方向来绘制,因挑檐天钩是路径曲面,从左向右绘制和从右向左绘制出图形是对称的.同样的还有扶手和腰线.
为什么侧壁分析过后，从属性查询里看有工程量，但统计时工程量却为0。
答：侧壁的工程量最初是0，在分析的时候会将相接触的构件的侧面面积合进来。如果分析之后从属性查询里看有工程量不为0，但统计时工程量却为0，则可能是挂接做法时未指定计算式。目前，侧壁构件（以及其它带子构件的构件，如基础构件）在定义做法时，是需要指定计算式的，若不指定计算式，则统计结果为0。之所以侧壁在定义做法时要手动指定计算式，是因为目前程序里在选一条定义往子构件上挂时，还不能自动定位到子构件的属性，所以要手动调整（这个问题我们正在修改）。
为什么侧壁分析斜顶墙时，出的量还是平顶墙的量？
答：侧壁的工程量是严格按照子构件的高度范围去搜索墙面来计算墙面面积的。若子构件的高度范围未包容斜墙斜顶部分的高度，则分析出来将仍是平顶墙的量。解决办法是将子构件的高度范围调高，超出斜墙顶即可（不用完全与斜墙顶部相等，多出来的高度范围不会算量）。
一条轴有上下两条梁时布置斜板，其中有一条梁随板斜的布置方法：
将不需要随板斜的梁用“移动”命令，将梁移开。之后正常将板梁变斜，完毕后，将移开梁移回原处，注意要打开“扑捉”功能。
圆环梁的布置方法：
将圆环梁按圆弧梁布置好，所谓圆弧梁就是不封闭的梁，也就是说圆环梁不封闭就行了。
怎样布置刻痕钢丝?
在三维算量2006中，钢筋的类型是开放的，可以在工程中指定使用哪些类型的钢筋。在“钢筋选项->钢筋级别”中选择要使用的钢筋，去掉不
需使用的钢筋，在去掉不要使用的钢筋类型时，一定要确认工程中确实没有使用这类钢筋，否则布置上的钢筋都会变成非法的钢筋。除了一、
二级钢筋外，其它钢筋（如刻痕钢丝）在计算最小锚固长度的时候都是按三级钢筋来处理。
如何导入不属于当前工程的DWG文件中的编号?
目前编号复制支持以任意图形文件作为源文件. 打开编号定义, 点击工具栏"复制", 在
弹出的编号复制对话框中, "源楼层"选择最后一项"其它图形文件...",
此时会弹出选择DWG 文件的对话框, 选取文件后, 该文件中存在的编号会出现在编号列表中, 选取要复制的编号 , 确定后就可以将这些编号复制到当前编号定义操作的楼层中了.
如何清理图面上没有用到的编号(即没有实际图形引用到的编号).
打开编号定义, 点击"删除"右边的下拉按钮, 选择"清理编号", 就可以将没有引用到的
编号全部删除.
如何快速选择图形中构件
现象1：当同时框选多个构件时，鼠标从右下角往左上角框与从左下角往右上角框有什么区别？
答：从右下角往左上角框的时候，外形显虚线，会选择框内所有构件和框边界相交的构件；从左下角往右上角框，外形显实线，只会选择框内全部包容的构件。
现象2：当梁的边界和板的边界重合时，想选板时就会选到梁，或者时相反，不好操作。
答：选择构件前按ctrl键，然后不断按鼠标左键就可以切换要选择的构件。
现象3：当要选取10个柱来操作时，一不小心多选了其他构件，又要重新选择一次怎么办？
答：当遇到这种情况时，输入r字母后，回车或者鼠标右键，然后选取多选的其他构件，就可以移除多选构件。
现象4：在楼层拷贝、图形选择中构件分析或统计时，当前楼层显示很多类型的构件，比如有柱、梁、墙等，但只想选择部分柱拷贝、分析或统计时，怎么办？
答：命令输入栏中有个“设置”按钮，点击就可以进去设定过滤条件。
现象5：当单选构件时，选择方框很小，能不能设置大一些方便选择？
答：输入op命令，切换到“选择”页面，找到“拾取框大小”修改即可。
转角飘窗布置上去，为什么只显示一个矩形？
答：转角飘窗必要布置在墙角上，若您选择了无法形成墙角的墙，则程序内部无法运算转角洞口和飘窗板图形，故只显示一个矩形，以提示用户存在错误。在选择形成墙角的墙时，还要注意要选择形成墙角的那一半墙，因为程序内部是按距拾取点最近墙端点去搜索墙角然后布置的。
三维算量快捷键大放送
构件显示或关闭快捷键：
关闭或显示轴网： ctrl＋1
关闭或显示柱： ctrl＋2
关闭或显示梁： ctrl＋3
关闭或显示砼墙： ctrl＋4
关闭或显示砌体墙： ctrl＋5
关闭或显示板： ctrl＋6
关闭或显示洞口： ctrl＋7
关闭或显示门： ctrl＋8 关闭或显示窗： ctrl＋9
关闭或显示侧壁： ctrl＋0
（如果想自定义其他构件关闭或显示的快捷键，请到menu.mnu结尾处自行增加或修改，修改完后执行menu命令加载此文件即可。另外使用识别工具中的“隐藏图层也可以快速关闭某类构件”）
其他快捷键：
打开或关闭捕捉：F3
打开或关闭正交：F8
打开或关闭命令栏：F2
打开或关闭屏幕菜单：ctrl＋F12
打开会关闭成组开关：ctrl＋a
拷贝构件：ctrl＋c
粘贴构件：ctrl＋v
评估版和正式版计算规则不一样，用评估版做的工程怎么利用正式版的计算规则
答：在正式版中新建一个工程，名称可以任意（比如取“AA”），但不要跟评估版工程相同，选取评估版工程中所采用的定额库，确定后保存；打开评估版工程，进入“算量选项”的计算规则页面，点击“导入”按钮，选择刚才的“AA”工程，即可采用正式版最新的计算规则。
如何布置复杂异型板洞
