浅谈公路桥梁钻孔灌注桩施工技术

浅谈公路工程桥梁桩基的施工技术应用

身份证号码：43012219840220****

摘要：桩基工程有着较高的施工技术和质量标准要求，只有合理选用施工技术，加强各个环节控制，才能将桩基稳定性提高，才能保证公路桥梁的建设质量。提升桩基稳定性能够有效延长公路桥梁的使用寿命，确保公路桥梁运行的稳定可靠，同时能够将施工单位的经济效益提升，为企业树立良好的品牌形象。为此，需要加强桩基技术管控。以钻孔灌注桩为例，工作人员需要在施工中加强测量，做好钻孔、成孔、清孔、灌注等各个环节管控。

关键词：桩基工程;公路桥梁;技术控制;

1 开展公路桥梁桩基工程技术控制工作的必要性

公路桥梁桩基施工任务较为复杂，包含的内容和涉及的专业较多，比如需要勘测施工现场实际情况、合理设计图纸、加强技术管理等。只有按照工程实际情况合理设计和施工才能保证桩基工程施工质量，才能按照合同中规定的标准完成工程建设。开展公路桥梁桩基施工技术管控能够有效约束和规范日常工程施工，有助于高效完成桩基施工准备、设计、技术方案落实等工作。现如今信息技术不断发展，在公路桥梁桩基工程中可以充分发挥现代科学技术的优势，比如利用BIM技术能够在后期设计变更时对施工技术方案进行灵活调整，检查调整方案的可行性，将施工效率提升，保证企业的经济效益。通过提升桩基施工技术水平能够实现公路桥梁整体施工质量改善的效果，能够及时发现施工中存在的问题，加强预防病害，避免技术因素造成的工程质量低下等问题发生。

2 公路桥梁工程桩基础的施工技术要点

2.1 定位测量

测量人员要根据施工现场情况及周边的地面情况合理判定基准点，清理干净测量点避免干扰物对测量设备的应用产生影响，实现采集数据准确度的提升。通过基准点测量能够了解施工区域状况并将其与施工计划进行比较来合理判定基准点，如果基点对比无误那么表示施工作业可以正式开始。

2.2 钻孔深度

经过准确地测量可以设定钻孔的深度，通常数据以方案规划的尺度为准，可以进行细微地调节。由于每个钻孔质量都会对桥梁的整体质量产生影响，所以需要将每个钻孔的准确性和质量都提高，如果采用落后的测量方式必然无法满足现代公路桥梁的要求，所以工作人员要积极借助现代测量设备，在测量前首先统一调整设备的规程，测量重点放在切面面积较大的灌注桩上。

科技信息．　工程技术　

浅谈钻孔淫注桩旋工工艺　

泰安市岱岳区公路局　鞠绍友　

［摘要］本文对钻孔灌注桩的施工工艺进行浅谈，对施工中各个环节进行了分析。　

［关键词］钻孔灌注桩基工艺　

随着交通量的增大，由于原泰安黄前大桥宽度及荷载标准等级不　符合要求，已无法发挥应有的作用，为满足现交通要求，在其右侧建一　

新桥。新桥建成后，将极大减轻交通压力，有力促进地区经济的发展。现　

结合该桥对钻孔灌注桩的施工Ｔ艺进行浅谈探讨。　

一、工程概况　１、新建桥型为４孔２０米预应力空心板桥，桥梁与河流交角为７５　

度，总宽ｌ３．５米。行车道净宽１２．０米，两侧各０．７５米人行道。下部采用　

柱式墩台、钻孔灌注桩基础。　

２、　、５　桥台设置仿毛勒伸缩缝，不设伸缩缝的桥墩顶设桥面连续，　台后设搭板以防路基不均匀沉降出现跳车。　

３、桥面为双向１．５％的横坡，桥面横坡在墩台身上调整，墩台帽上　

做成与板同宽的台阶形，以利支座水平安放。　

４、　、５　桥台设置Ｄ２００×４５ｒａｍ四氟滑板式橡胶支座，其他桥墩处　

设置Ｄ２００　ｘ　４２ｒａｍ圆板式橡胶支座。　

其主要设计标准为：　１、设计荷载：汽一２Ｏ，挂一１００级；　

２、路面宽度：０．７５米人行道＋１２米行车道＋Ｏ．７５米人行道，桥全宽　１３．５米。　二、施工工艺　

ｌ、场地准备：施工前将场地平整好，以便安装钻架进行钻孔。当墩　台位于无水岸滩时钻架整平夯实，清除杂物，挖换软土，场地有浅水时，　

采用土围堰筑岛。当场地为深水或陡坡时，用钢板桩同堰，安装施＿Ｔ平　

台支承钻机（架）。　２、桩位放样：按指定的导线点及桥位桩号测出通道每排桩的位置。　并对各桩纵、横向分别设置保护桩，保护桩设置在施工现场以外不受施　

＿Ｔ干扰的地方。施工时，利用保护桩，用交会法测定出桩位。　３、嗣堰的施工：　土围堰：水深０．５ｍ以内、水流速度０．５ｍ／ｓ以内，河床土质渗水较小　

时，筑土围堰。围堰高度高于施工期间可能出现的最高水位（包括浪高）　

Ｑ：！！　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏ１０ｇｙ　ＩｎｎｏｖａｔＩｏｎ　Ｈｅｒａｌｄ　

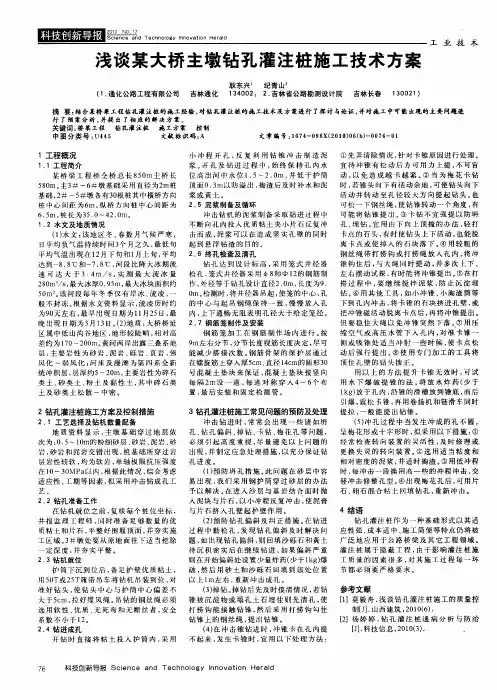

浅谈某大桥主墩钻孔灌注桩施工技术方案　

耿东兴’　纪青山　（１．通化公路工程有限公司　吉林通化　１　３４００２；２．吉林省公路勘测设计院　吉林长春　１　３００２１）　工业技术　

摘要：结合某桥梁工程钻孔灌注桩的施工经验，对钻孔灌注桩的施工技术及方案进行了探讨与论证，并对＆Ｊ－中可能出现的主要问题进　行了预案分析，并提出了相应的解决方案。　关键词：桥梁工程　钻孔灌注桩　施工方案　控制　中图分类号：ｕ４４５　文献标识码：Ａ　文章鳊号：１６７４—０９８Ｘ（２０１０）Ｏ６（ｂ）一００７６—０１　

１工程概况　

１．１工程简介　

某桥梁工程桥全桥总长８５Ｏｍ主桥长　

５８０ｍ。主３＃～６＃墩基础采用直径为２ｍ桩　

基础，２＃～５＃墩各有３Ｏ根桩其中横桥方向　

桩中心间距为６ｍ，纵桥方向桩中心间距为　

６．５ｍ，桩长为３５．０～４２．Ｏｍ。　

１．２水文及地质情况　

（１）水文：该地区冬、春数月气候严寒，　

日平均负气温持续时间３个月之久，最低旬　

平均气温出现在１２月下旬和１月上旬，平均　

达到一８．８℃和一７．８℃，河段比降大冰期流　

速可达大于３．４ＩＴ１／Ｓ，实测最大流冰量　

２８０ｍ　／ｓ，最大冰厚０．９５ｍ，最大冰块面积约　

５０ｍ　。该河段每年冬季仅有岸冰、流凌，一　

般不封冻。根据水文资料显示，流凌历时约　

为９０天左右，最早出现Ｅｔ期为ｌ１月２５日，最　

晚出现日期为３月１　３日。（２）地质：大桥桥址　

区属中低山沟谷地区，地形较陡峭，相对高　

差约为１　７０～２００ｍ。黄河两岸出露三叠系地　

层，主要岩性为砂岩、泥岩、砾岩、页岩，强　

风化～弱风化；河床及漫滩为第四系全新　

统冲积层，层厚约５～２０ｍ，主要岩性为碎石　

类土、砂类土、粉土及黏性土，其中碎石类　

土及砂类土松散～中密。　

２钻孑Ｌ灌注桩施工方案及控制措施　

２．１工艺选择及钻机数量配备　

地质资料显示，主墩基础穿过地层依　

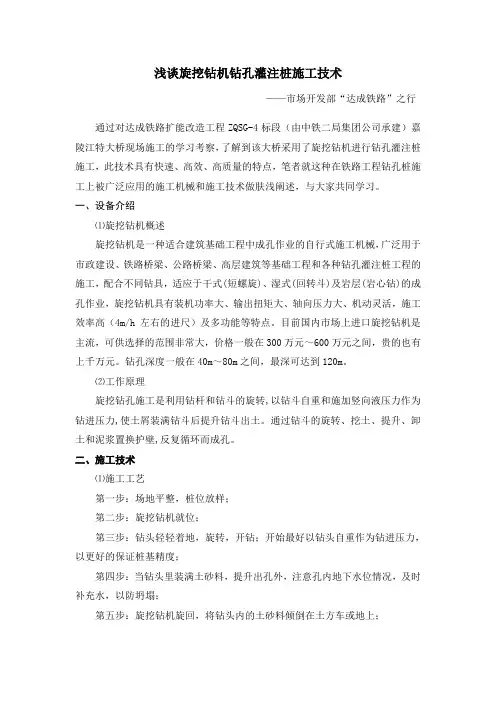

浅谈旋挖钻机钻孔灌注桩施工技术

——市场开发部“达成铁路”之行

通过对达成铁路扩能改造工程ZQSG-4标段（由中铁二局集团公司承建）嘉陵江特大桥现场施工的学习考察，了解到该大桥采用了旋挖钻机进行钻孔灌注桩施工，此技术具有快速、高效、高质量的特点，笔者就这种在铁路工程钻孔桩施工上被广泛应用的施工机械和施工技术做肤浅阐述，与大家共同学习。

一、设备介绍

⑴旋挖钻机概述

旋挖钻机是一种适合建筑基础工程中成孔作业的自行式施工机械，广泛用于市政建设、铁路桥梁、公路桥梁、高层建筑等基础工程和各种钻孔灌注桩工程的施工，配合不同钻具，适应于干式(短螺旋)、湿式(回转斗)及岩层(岩心钻)的成孔作业，旋挖钻机具有装机功率大、输出扭矩大、轴向压力大、机动灵活，施工效率高（4m/h左右的进尺）及多功能等特点。目前国内市场上进口旋挖钻机是主流，可供选择的范围非常大，价格一般在300万元～600万元之间，贵的也有上千万元。钻孔深度一般在40m～80m之间，最深可达到120m。

⑵工作原理

旋挖钻孔施工是利用钻杆和钻斗的旋转,以钻斗自重和施加竖向液压力作为钻进压力,使土屑装满钻斗后提升钻斗出土。通过钻斗的旋转、挖土、提升、卸土和泥浆置换护壁,反复循环而成孔。

二、施工技术

⑴施工工艺

第一步：场地平整，桩位放样；

第二步：旋挖钻机就位；

第三步：钻头轻轻着地，旋转，开钻；开始最好以钻头自重作为钻进压力，以更好的保证桩基精度；

第四步：当钻头里装满土砂料，提升出孔外，注意孔内地下水位情况，及时补充水，以防坍塌；

第五步：旋挖钻机旋回，将钻头内的土砂料倾倒在土方车或地上； 第六步：关上钻头活门，旋挖钻机旋回到原位，锁上钻机旋转体；

第七步：放下钻头；

第八步：埋设护筒，放入泥浆。按照工地现场土质情况，放下一定长度的护筒。护筒直径一般应比桩径大10cm，以便钻头在孔内自由升降。按现场土质情况，调配泥浆。如果现场土质都是比较好的粘性土，可以考虑不注入泥浆或清水，直接钻进，桩孔施工采用一次性全面不间断作业；
