框架--剪力墙结构简述

【摘要】 框架-剪力墙结构，俗称为框--剪结构。主要结构是框架，由梁柱构成，

小部分是剪力墙。墙体全部采用填充墙体，由密柱高梁空间框架或空间剪

力墙所组成，在水平荷载作用下起整体空间作用的抗侧力构件。适用于平

面或竖向布置繁杂、水平荷载大的高层建筑。

【关键词】 综述、提高抗震性能、抗震设计与计算

一、综述

1.框--剪结构是框架结构和剪力墙结构两种体系的结合，吸取了各自的长处，既能为建

筑平面布置提供较大的使用空间，又具有良好的抗侧力性能。框剪结构中的剪力墙可以单独

设置，也可以利用电梯井、楼梯间、管道井等墙体。因此，这种结构已被广泛地应用于各类

房屋建筑。

2.框--剪结构的变形为剪弯型

众所周知，框架结构的变形是剪切型，上部层间相对变形小，下部层间相对变形大。剪

力墙结构的变形为弯曲型，上部层间相对变形大，下部层间相对变形小。对于框剪结构，由

于两种结构协同工作变形协调，形成了弯剪变形，从而减小了结砍的层间相对位移比和顶点

位移比，使结构的侧向刚度得到了提高。

3.水平荷载主要由剪力墙承受

从受力特点看，由于框剪结构中的剪力墙侧向刚度比框架的侧向刚度大得多，在水平荷

载作用下，一般情况下，约80%以上用剪力墙来承担。因此，使框架结构在水平荷载作用下

所分配的楼层框架剪力墙结构兼具了框架布置灵活、延性好和剪力墙刚度大的优点，二者通

过水平刚度较大的楼盖协同工作，在水平作用下呈弯剪型位移曲线，层间变形趋于均匀，比

纯框架结构侧移小，非结构性破坏轻，其中剪力墙为主要抗侧力构件，框架起到二级防线作

用，比剪力墙体系延性好，布置灵活。因此，框剪结构是一种抗剪性能较好的结构体系。但

由于剪力墙和框架的层间位移角弹性极限值相差很远，当结构遭遇强烈地震时，剪力墙在其

底部首先越过弹性变形阶段出现裂缝进而屈服，在出铰部位刚度大幅降低，刚度沿竖向发生

突变，在塑性铰区发生塑性转动，从而带动上部的墙体发生刚体位移，再加上弯曲变形，顶

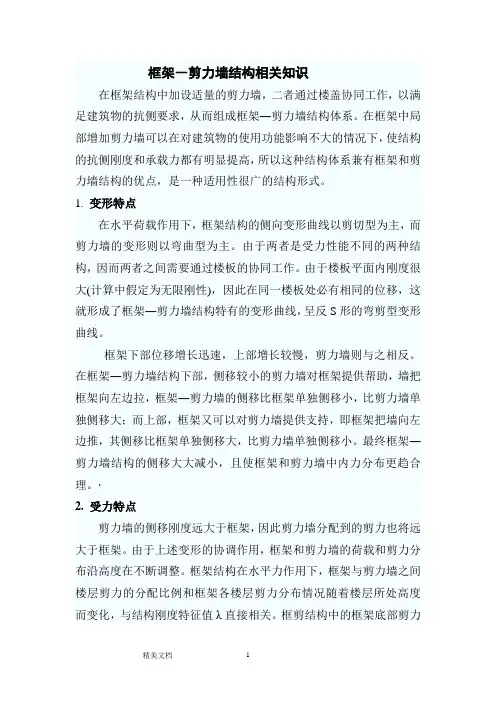

精美文档 1 框架―剪力墙结构相关知识

在框架结构中加设适量的剪力墙，二者通过楼盖协同工作，以满足建筑物的抗侧要求，从而组成框架―剪力墙结构体系。在框架中局部增加剪力墙可以在对建筑物的使用功能影响不大的情况下，使结构的抗侧刚度和承载力都有明显提高，所以这种结构体系兼有框架和剪力墙结构的优点，是一种适用性很广的结构形式。

1. 变形特点

在水平荷载作用下，框架结构的侧向变形曲线以剪切型为主，而剪力墙的变形则以弯曲型为主。由于两者是受力性能不同的两种结构，因而两者之间需要通过楼板的协同工作。由于楼板平面内刚度很大(计算中假定为无限刚性)，因此在同一楼板处必有相同的位移，这就形成了框架―剪力墙结构特有的变形曲线，呈反S形的弯剪型变形曲线。

框架下部位移增长迅速，上部增长较慢，剪力墙则与之相反。在框架―剪力墙结构下部，侧移较小的剪力墙对框架提供帮助，墙把框架向左边拉，框架―剪力墙的侧移比框架单独侧移小，比剪力墙单独侧移大；而上部，框架又可以对剪力墙提供支持，即框架把墙向左边推，其侧移比框架单独侧移大，比剪力墙单独侧移小。最终框架―剪力墙结构的侧移大大减小，且使框架和剪力墙中内力分布更趋合理。·

2. 受力特点

剪力墙的侧移刚度远大于框架，因此剪力墙分配到的剪力也将远大于框架。由于上述变形的协调作用，框架和剪力墙的荷载和剪力分布沿高度在不断调整。框架结构在水平力作用下，框架与剪力墙之间楼层剪力的分配比例和框架各楼层剪力分布情况随着楼层所处高度而变化，与结构刚度特征值λ直接相关。框剪结构中的框架底部剪力 精美文档 2 为零，剪力控制部位在房屋高度的中部甚至在上部，而纯框架最大剪力在底部。因此，当实际布置有剪力墙(如：楼梯间墙、电梯井道墙、设备管道井墙等)的框架结构，必须按框架结构协同工作计算内力，不应简单按纯框架分析，否则不能保证框架部分上部楼层构件的安全

关于框架一剪力墙结构建筑的　

抗震分析和优化　

摘要：本文围绕框架一剪力墙结构建筑的抗震分析，探讨了框架一剪力墙结构的受力　

特点与抗震优化，并结合ＴＡＴ软件进行了实例分析。　

关键词：框架一剪力墙结构抗震分析优化ＴＡＴ　

在多高层建筑结构中，框架结构侧　

向刚度差，抵抗水平荷载的能力较低，　对抗震不利，但它具有空间大，平面布　

置灵活等优点；而剪力墙结构抗侧力强　

度和刚度均很大，但平面布置不灵活，　

不适应大空间的要求。因此，在我国近　年来的多高层建筑中，框架一剪力墙结　

构不断得以运用。框架一剪力墙结构集　合了框架结构与剪力墙结构的优点，共　

同承受竖向和水平荷载，具有较强的抗　震能力及抵抗水平荷载作用的能力。　

一、框架一剪力墙结构的受力特　

点与抗震分析　

在受力过程中，当框架体系的强　度和刚度不能满足要求时，需要在框架　

结构平面的适当部位设置剪力墙来抵抗　

水平荷载，这就形成了框架一剪力墙结　构。框架主要作为体系中承受垂直荷载　

的结构，而大部分水平荷载由剪力墙承　文／史先念王红　

担。　高层框剪结构中，剪力墙刚度往往　

比框架的刚度大得多，所以在框剪结构　体系中，剪力墙剐度的大小在很大程度　

上决定了整个结构的刚度。然而自从建　

筑抗震问题被提出来以后，工程界关于　框架和剪力墙结构抗震性能何者为优的　

问题一直争执不下，存在着结构刚和柔　的争议。一般来说，多设剪力墙对抗震　

是有利的。但是，这不仅会增加经济成　

本，同时由于刚度太大，周期太短，地　

震反应可能加大。从抗震的角度看，剪　力墙数量以多为好；但从经济性来说，　

剪力墙则不宜过多。　笔者认为，在独立的结构单元内，　
