带传动知识点总结

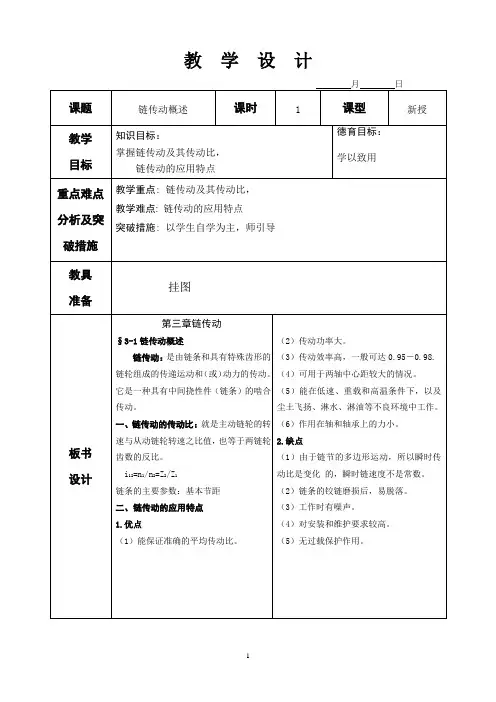

1 教 学 设 计

月 日

课题 链传动概述 课时 1 课型 新授

教学

目标 知识目标：

掌握链传动及其传动比，

链传动的应用特点 德育目标：

学以致用

重点难点

分析及突破措施 教学重点: 链传动及其传动比，

教学难点: 链传动的应用特点

突破措施: 以学生自学为主，师引导

教具

准备 挂图

板书

设计 第三章链传动

§3-1链传动概述

链传动：是由链条和具有特殊齿形的链轮组成的传递运动和（或）动力的传动。它是一种具有中间挠性件（链条）的啮合传动。

一、链传动的传动比：就是主动链轮的转速与从动链轮转速之比值，也等于两链轮齿数的反比。

i12=n1/n2=Z2/Z1

链条的主要参数：基本节距

二、链传动的应用特点

1.优点

（1）能保证准确的平均传动比。

（2）传动功率大。

（3）传动效率高，一般可达0.95－0.98.

（4）可用于两轴中心距较大的情况。

（5）能在低速、重载和高温条件下，以及尘土飞扬、淋水、淋油等不良环境中工作。

（6）作用在轴和轴承上的力小。

2.缺点

（1）由于链节的多边形运动，所以瞬时传动比是变化 的，瞬时链速度不是常数。

（2）链条的铰链磨损后，易脱落。

（3）工作时有噪声。

（4）对安装和维护要求较高。

（5）无过载保护作用。 2 教 学 过 程

（包括导引新课、依标导学、异步训练、达标测试、作业设计等）

组织教学：

端正坐姿，清点人数

复习：带传动的应用特点

导入语：

中国是自行车“王国”，或许你就有一辆自行车，自行车的运动就是链传动的具体应用

新授：

§3-1链传动概述

链传动：是由链条和具有特殊齿形的链轮组成的传递运动和（或）动力的传动。它是一种具有中间挠性件（链条）的啮合传动。

机械基础带传动教案

一、教学内容

本节课的教学内容选自人教版《机械基础》第五册第四章，主要介绍带传动的相关知识。具体内容包括带传动的组成、工作原理、类型及选用方法。通过对带传动的学习，使学生了解并掌握带传动在机械中的应用和重要性。

二、教学目标

1. 了解带传动的组成和作用，理解其工作原理。

2. 掌握各种类型带传动的特点及选用方法。

3. 培养学生的实际操作能力和团队协作精神。

三、教学难点与重点

重点：带传动的组成、工作原理、类型及选用方法。

难点：带传动的工作原理及选用方法。

四、教具与学具准备

教具：多媒体课件、带传动模型、挂图。

学具：课本、笔记本、彩笔。

五、教学过程

1. 实践情景引入：展示一辆汽车的发动机传动系统，让学生观察并思考其中运用了哪些传动方式。

2. 知识点讲解：

（1）带传动的组成：带轮、传动带、张紧装置。

（2）带传动的工作原理：带轮通过带传动实现动力传递，带传动具有弹性滑动，可实现恒速传动。 （3）带传动的类型：V带、平带、同步带。

（4）带传动的选用方法：根据传动功率、传动速度、工作环境等因素进行选用。

3. 例题讲解：分析一个汽车发动机传动带的选用过程。

4. 随堂练习：让学生设计一个简单的传动系统，选择合适的带传动方式。

5. 课堂互动：学生分组讨论，分享各自的设计方案，互相评价。

六、板书设计

带传动

组成：带轮、传动带、张紧装置

工作原理：带轮通过带传动实现动力传递，具有弹性滑动，恒速传动

类型：V带、平带、同步带

选用方法：根据传动功率、传动速度、工作环境等因素进行选用

七、作业设计

1. 描述带传动的组成和作用。

2. 解释带传动的工作原理。

3. 比较V带、平带、同步带的特点，选出适合自行车传动系统的带传动方式。

八、课后反思及拓展延伸

1. 学生对本节课内容的掌握程度如何？是否达到了教学目标？

2. 教学过程中是否存在不足？如何改进？

3. 拓展延伸：研究带传动的未来发展，如新材料、新设计等。

乐高皮带传动知识点

乐高皮带传动是一种常用于乐高技术模型的传动方式。它由一个灵活的橡胶皮带和两个带有齿轮的轮子组成。皮带传动有以下几个特点和运作原理：

1. 同步传动: 皮带传动可以实现两个轮子的同步运动。齿轮将动力传递给皮带，然后皮带将动力传递给另一个齿轮，从而使两个轮子以相同的速度旋转。这种传动方式可以用于模型车辆的驱动系统，确保车轮的同步转动。

2. 弹性和防滑: 皮带传动的橡胶材质具有一定的弹性，可以减轻传动中的震动和冲击。橡胶材质能够提供较好的摩擦力，防止轮子在转动过程中滑动，保证传动效果。

3. 静音和平稳: 相较于其他传动方式，皮带传动具有较低的噪音水平。皮带的弹性能够减少传动时的冲击声，从而使传动过程更加平稳和静音。

4. 轻便灵活: 皮带传动相对于齿轮传动来说，重量较轻，灵活性更强。这使得它更适用于需要较高速度和精确转动的模型部件，如摄像机云台。

5. 可调节转速比: 通过改变两个齿轮的直径或改变皮带的松紧程度，可以实现不同的转速比。这使得皮带传动适合于模型中的不同部件之间的力量转移和转速调节。

总结一下，乐高皮带传动是一种常用于乐高技术模型的传动方式，具有同步传动、弹性和防滑、静音和平稳、轻便灵活及可调节转速比等特点。在乐高技术模型的制作过程中，合理运用皮带传动可以实现各种有趣的功能和动作。

机构与机械传动知识点总结

一、机构概念及分类

机构是实现某种特定运动要求或传递动力、转动力的元件组成系统。机构可分为平面机构和空间机构。平面机构是由相互连接的刚性物体组成，构成一个平面框架，用于改变平面内一个物体的运动状态。而空间机构则是由连接的刚性物体组成，构成三维空间中的框架，用以改变空间内一个物体的运动状态。

二、机构运动分析

机构的运动分析是研究机构元件在作相对运动时，这些相对运动的大小、方向和速度的关系，进而确定各个链件上的参数和点上的运动规律。机构运动分析中的关键问题是构件的相对位置和来定向关系、原动件与从动件之间传递运动参数的关系。

1. 机构的图解图分析

机构的图解是利用逐点图解的方法，把机构的各种运动传动关系用图形方式表示出来的过程。

2. 机构的位置分析

机构的位置分析是指确定机构有且仅有一个稳定的工作姿态。位置分析的关键是将机构元件的相对位置用运动参数表示出来。

3. 机构的速度分析

速度分析是指确定机构各个部件的运动速度。速度分析时，可以将链速度与各凸轮器件上点的速度分解为切矢方向和截矢方向上的速度。

4. 机构的加速度分析

机构加速度分析侧重于确定机构各个部件的加速度。在加速度分析中，最重要的是识别相对位移函数的二阶导数以确定加速度。

三、机械传动概念及分类

机械传动是指通过机械装置来传递或转换动力和运动的过程。根据传递的力的特性和运动轴线位置的方向，机械传动可分为顺合传动和交叉传动。顺合传动是指输入轴和输出轴的方向一致，而交叉传动则是指输入和输出轴的方向不一致。

四、机械传动的组成部分

1. 传动机构 传动机构是指通过传动装置来实现力的传递和转换的系统。传动机构的主要组成元件包括齿轮、链条、带传动等。

2. 联接件

联接件是机械传动系统中用于连接传动机构的部件，包括轴、螺纹副、销轴、键等。

3. 动力元件

动力元件是指机械传动系统中用来提供动力的元件，包括电动机、内燃机等。
