可燃气体检测报警器检定的探讨

《计量与潮试技￣￣）２ｏ１４粤第４１卷第３强　

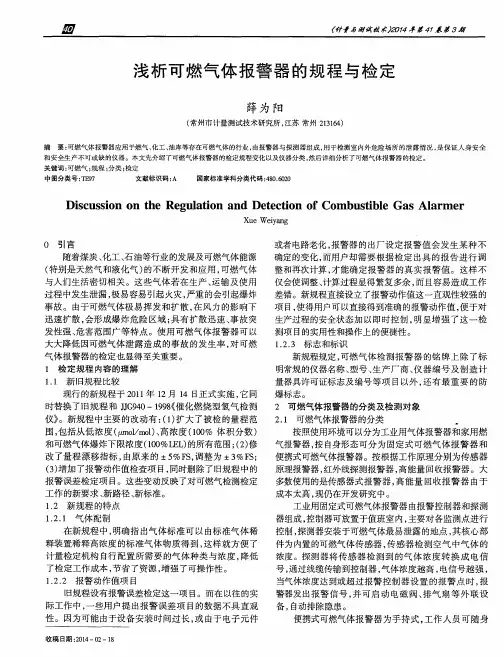

浅析可燃气体报警器的规程与检定　

薛为阳　

（常州市计量测试技术研究所，江苏常州２１３１６４）　

摘要：可燃气体报警器应用于燃气、化工、油库等存在可燃气体的行业，由报警器与探测器组成，用于检测室内外危险场所的泄露情况，是保证人身安全　和安全生产不可或缺的仪器。本文先介绍了可燃气体报警器的检定规程变化以及仪器分类，然后详细分析了可燃气体报警器的检定。　关键词：可燃气；规程；分类；检定　中图分类号：ＴＥ９７　文献标识码：Ａ　国家标准学科分类代码：４８０．６０２０　

Ｄｉｓｃｕｓｓｉｏｎ　ｏｎ　ｔｈｅ　Ｒｅｇｕｌａｔｉｏｎ　ａｎｄ　Ｄｅｔｅｃｔｉｏｎ　ｏｆ　Ｃｏｍｂｕｓｔｉｂｌｅ　Ｇａｓ　Ａｌａｒｍｅｒ　

Ｘｕｅ　Ｗｅｉｙａｎｇ　

０引言　随着煤炭、化工、石油等行业的发展及可燃气体能源　

（特别是天然气和液化气）的不断开发和应用，可燃气体　

与人们生活密切相关。这些气体若在生产、运输及使用　过程中发生泄漏，极易容易引起火灾，严重的会引起爆炸　

事故。由于可燃气体极易挥发和扩散，在风力的影响下　

迅速扩散，会形成爆炸危险区域；具有扩散迅速、事故突　

发性强、危害范围广等特点。使用可燃气体报警器可以　大大降低因可燃气体泄露造成的事故的发生率，对可燃　

气体报警器的检定也显得至关重要。　

１检定规程内容的理解　

１．１新旧规程比较　

现行的新规程于２０１１年１２月１４日正式实施，它同　

时替换了旧规程和ＪＪＧ９４０—１９９８（（催化燃烧型氢气检测　

仪》。新规程中主要的改动有：（１）扩大了被检的量程范　

围，包括从低浓度（／ａ＿ｍｏｌ／ｍｏ１）、高浓度（１００％体积分数）　和可燃气体爆炸下限浓度（１００％ＬＥＥ）的所有范围；（２）修　

改了量程漂移指标，由原来的±５％ＦＳ，调整为±３％ＦＳ；　（３）增加了报警动作值检查项目，同时删除了旧规程中的　报警误差检定项目。这些变动反映了对可燃气检测检定　

工作的新要求、新路径、新标准。　

可燃气体检测报警器的计量检定分析与讨论

摘要：可燃气体检测报警器被称为可燃气体检测器、点状可燃气体检测器等，可燃气体报警器对保障工业环境安全有积极影响，因此可燃气体检测报警器正常运行，遵守相关检定/校准技术要求，对保障人们的生命财产和安全生产有重要影响。

关键词： 可燃气体检测；报警器；计量检定分析；讨论

引言

为了保障公众生命和财产的安全，有必要安装可燃气体报警器，实时监控可燃气体泄漏。可燃气体检测报警器如果是使用可燃气体(比较常见的天然气、液化石油气、氢气、挥发性高的实验试剂等)的场所，则会使用炼钢厂、化工企业、发电站、液化天然气场、实验站、锅炉房等。公众在享受该设施的便利性的同时，设施本身的质量、安全及测量结果变得越来越重要。

1可燃气体检测报警器的结构特征与原理概述

催化燃烧检测传感器一般由测量部件(钚)和补偿电阻器的组合组成，形成两条腿臂。钚表面接触易燃气体时，气体燃烧，燃烧产生燃烧热，钚电阻增大，桥梁平衡发生变化，输出电流数据，电流的大小与可燃气体的浓度值呈正相关。其优点是可靠性提高、稳定性调节、选择性提高、响应速度提高、可定量测量、数据偏差不容易。现阶段，催化燃烧报警器是销售市场的主力产品。因为在技术应用、安全性、测量线性等方面效率最高、成本最低，所以被广泛使用。半导体传感器的特点很容易受到环境温度的直接影响。在相应的环境温度下，其检测部件会随着环境气体成分的变化而变化。半导体器件金属氧化物遇到空气的氧化还原反应状态而发生波动时，半导体器件的电阻率会形成相应的变化。例如，二氧化锡酒精测试仪属于半导体传感器。电化学传感器是利用电化学基本原理检测特定气体浓度的一种方法。利用传感器底部的膜将周围气体扩散到传感器电解质中，选择合适的电流电压、电解溶液和电极材料，利用测量电极使在测试电极上测量的气体发生化学反应，形成小电流。电流的大小与检测到的气体浓度成正比。但是传感器传输的电流量必须调整放大、温度补偿等性能参数，才能得到测量气体的浓度值。

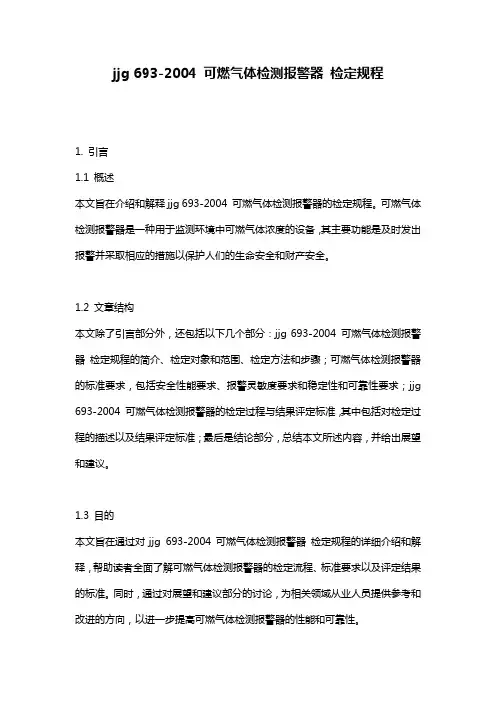

jjg 693-2004 可燃气体检测报警器 检定规程

1. 引言

1.1 概述

本文旨在介绍和解释jjg 693-2004 可燃气体检测报警器的检定规程。可燃气体检测报警器是一种用于监测环境中可燃气体浓度的设备，其主要功能是及时发出报警并采取相应的措施以保护人们的生命安全和财产安全。

1.2 文章结构

本文除了引言部分外，还包括以下几个部分：jjg 693-2004 可燃气体检测报警器 检定规程的简介、检定对象和范围、检定方法和步骤；可燃气体检测报警器的标准要求，包括安全性能要求、报警灵敏度要求和稳定性和可靠性要求；jjg

693-2004 可燃气体检测报警器的检定过程与结果评定标准，其中包括对检定过程的描述以及结果评定标准；最后是结论部分，总结本文所述内容，并给出展望和建议。

1.3 目的

本文旨在通过对jjg 693-2004 可燃气体检测报警器 检定规程的详细介绍和解释，帮助读者全面了解可燃气体检测报警器的检定流程、标准要求以及评定结果的标准。同时，通过对展望和建议部分的讨论，为相关领域从业人员提供参考和改进的方向，以进一步提高可燃气体检测报警器的性能和可靠性。

2. jjg 693-2004 可燃气体检测报警器 检定规程

2.1 简介:

jjg 693-2004 可燃气体检测报警器 检定规程是中国国家质量监督检验检疫总局发布的标准，主要用于指导和规范可燃气体检测报警器的检定工作。可燃气体检测报警器是一种用于监测环境中是否存在可燃性气体并发出警报的设备，在各类工业、商业和居住场所广泛使用。

2.2 检定对象和范围:

jjg 693-2004 可燃气体检测报警器 检定规程适用于所有型号和类型的可燃气体检测报警器。其中包括便携式、固定式和网络传输式等不同形式的可燃气体检测报警器。

2.3 检定方法和步骤:

针对可燃气体检测报警器的各项性能指标，jjg 693-2004 可燃气体检测报警器

《计量ｓ痢试技术》２ｏ１３年第４ｏ卷第６期　

可燃气体报警仪的检定与正确使用　

Ｃｏｍｂｕｓｔｉｂｌｅ　Ｇａｓ　Ａｌａｒｍ　Ｃａｌｉｂｒａｔｉｏｎ　ａｎｄ　Ｕｓａｇｅ　

王晓玲　

（淮北市计量测试研究所，安徽淮北２３５０００）　

摘　要：文章介绍了可燃气体报警仪的检定及正确使用。　关键词：示值误差；重复性；报警误差　

可燃气体报警器广泛应用于石油、燃气、化工、油库、　

宾馆酒店等存在可燃气体的地方，用以检测室内外危险　

场所的泄漏情况，是保证生产和人身安全的重要仪器。　

１　可燃气体报警器的结构与工作原理　

可燃气体报警器按传感器的检测原理分类主要有催　

化燃烧型、热导型、半导体型、红外线吸收型等；按使用方　

法分类主要有便携式和固定式等；按取样方式分类主要　有扩散式和吸人式等。　

以最常用的催化燃烧式为例，催化燃烧式探测器由　

检测元件与固定电阻及调零电位器构成检测桥路，桥路　

以Ｐｔ丝为载体催化元件，通电后铂丝温度上升至工作温　

度，空气以自然扩散方式（或抽吸方式）到达元件表面，当　

空气中无可燃气体时，桥路输出为零；当空气中含有可燃　

气体并扩散（或抽吸）到检测元件时，由于催化作用产生　

无焰燃烧，使检测元件温度升高，Ｐｔ丝电阻增大，使桥路　

失去平衡，从而有一电压信号输出。这个电压的大小与　

可燃气体浓度成正比。信号经放大，模数转换，通过指针　

或液晶显示器显示可燃气体的浓度，控制器主要作用是　

将探测器转换的电信号转换为数字并显示出来，通常　用％ＬＥＬ（ＬＥＬ：为某种可燃气体的爆炸下限）表示，当探　

测器检测到可燃气体浓度超过报警设定值时发生声光报　

警信号提示，值班人员及时采取安全措施，避免燃爆事故　

发生。　

２可燃气体检测报警器的检定　

按检定规程要求，对可燃性气体报警器的检定环境　

要求比较严格，检定中的误差主要来自检定环境，不仅要　

求一定的环境温湿度，同时要求通风良好，无干扰被测成　

分。这是因为：第一，由于环境密闭缺氧，造成气体在燃
