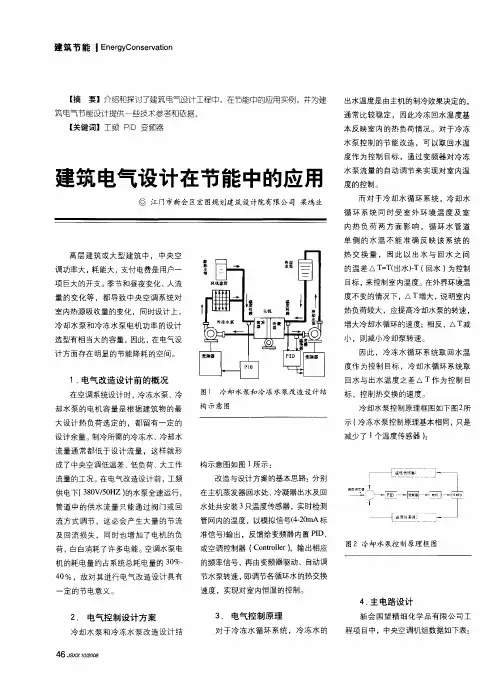

关于建筑电气设计中的节能技术应用探讨

建筑节能ｌ　Ｅｎｅｒｇｙｃｏｎｓｅｒｖａｔｉｏｎ　

【摘要】介绍和探讨了建筑电气设计工程中，在节能中的应用实例，并为建　

筑电气节能设计提供一些技术参考和依据。　

【关键词】工频ＰＩＤ变频器　

建筑电气设计在节能中的应用　

＠江门市新会区宏图规划建筑设计院有限公司梁鸿业　

高层建筑或大型建筑中，中央空　

调功率大，耗能大，支付电费是用户一　

项巨大的开支。季节和昼夜变化、人流　

量的变化等，都导致中央空调系统对　

室内热源吸收量的变化，同时设计上，　冷却水泵和冷冻水泵电机功率的设计　

选型有相当大的容量，因此，在电气设　

计方面存在明显的节能降耗的空间。　

１．电气改造设计前的概况　

在空调系统设计时，冷冻水泵、冷　

却水泵的电机容量是根据建筑物的最　

大设计热负荷选定的，都留有一定的　

设计余量。制冷所需的冷冻水、冷却水　流量通常都低于设计流量，这样就形　

成了中央空调低温差、低负荷、大工作　

流量的工况。在电气改造设计前，工频　供电下（３８０Ｖ／５０Ｈｚ）的水泵全速运行，　

管道中的供水流量只能通过阀门或回　

流方式调节，这必会产生大量的节流　及回流损失，同时也增加了电机的负　

荷，白白消耗了许多电能。空调水泵电　

机的耗电量约占系统总耗电量的３Ｏ％一　

４Ｏ％，故对其进行电气改造设计具有　

一定的节电意义。　

２．电气控制设计方案　

冷却水泵和冷冻水泵改造设计结　

４６　ｘ　７　２Ｄ０８　图１　冷却水泵和冷冻水泵改造设计结　

构示意图　

构示意图如图１所示：　

改造与设计方案的基本思路：分别　

在主机蒸发器回水处、冷凝器出水及回　

水处共安装３只温度传感器，实时检测　

管网内的温度，以模拟信号（４—２（）ｍＡ标　

准信号）输出，反馈给变频器内置ＰＩＤ、　或空调控制器（Ｃｏｎｔｒｏｌｌｅｒ），输出相应　

的频率信号，再由变频器驱动、自动调　

节水泵转速，即调节各循环水的热交换　

速度，实现对室内恒温的控制。　出水温度是由主机的制冷效果决定的，　

通常比较稳定，因此冷冻回水温度基　

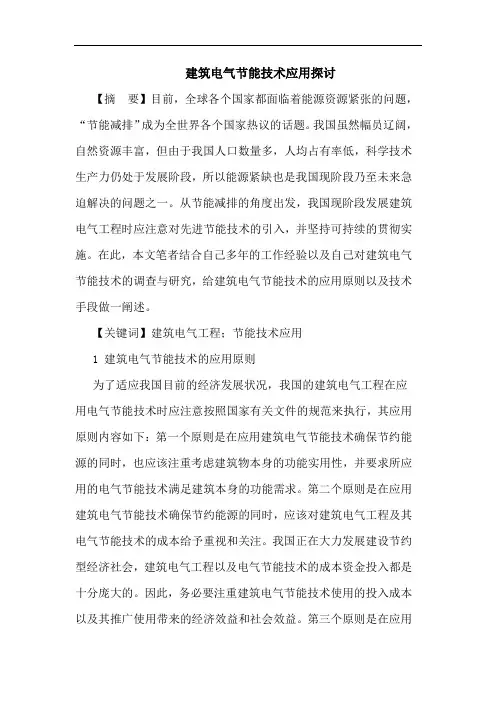

建筑电气节能技术应用探讨

【摘 要】目前，全球各个国家都面临着能源资源紧张的问题，“节能减排”成为全世界各个国家热议的话题。我国虽然幅员辽阔，自然资源丰富，但由于我国人口数量多，人均占有率低，科学技术生产力仍处于发展阶段，所以能源紧缺也是我国现阶段乃至未来急迫解决的问题之一。从节能减排的角度出发，我国现阶段发展建筑电气工程时应注意对先进节能技术的引入，并坚持可持续的贯彻实施。在此，本文笔者结合自己多年的工作经验以及自己对建筑电气节能技术的调查与研究，给建筑电气节能技术的应用原则以及技术手段做一阐述。

【关键词】建筑电气工程；节能技术应用

1 建筑电气节能技术的应用原则

为了适应我国目前的经济发展状况，我国的建筑电气工程在应用电气节能技术时应注意按照国家有关文件的规范来执行，其应用原则内容如下：第一个原则是在应用建筑电气节能技术确保节约能源的同时，也应该注重考虑建筑物本身的功能实用性，并要求所应用的电气节能技术满足建筑本身的功能需求。第二个原则是在应用建筑电气节能技术确保节约能源的同时，应该对建筑电气工程及其电气节能技术的成本给予重视和关注。我国正在大力发展建设节约型经济社会，建筑电气工程以及电气节能技术的成本资金投入都是十分庞大的。因此，务必要注重建筑电气节能技术使用的投入成本以及其推广使用带来的经济效益和社会效益。第三个原则是在应用

建筑电气节能技术确保节约能源的同时，确保建筑电气节能技术的经济性，避免先进的电气节能技术在使用时出现大量的能源损耗、能源浪费。

2 建筑照明中电气节能技术的应用

为了适应我国经济建设的发展进程，紧跟我国经济发展的脚步，我国的建筑电气节能技术在建筑照明设计中也得到了广泛的应用，主要包括三个方面，即高效节能光源、高效节能照明灯具以及高效节能电器附件，其具体内容介绍如下：

节能方式在建筑电气设计技术上的应用

摘要:建筑电气设计在不影响使用要求的前提下,应遵行厉行节约的原则。随着国家综合国力的增强和人民物质文化生后水平的不断提高,建筑电气设计得到了更多人的关注,同时也得到了飞跃的发展。因此,建筑电气的节能成为重要的热门话题。本文将围绕“节能”的话题进行分析和研究。

关键词:节能设计 供电系统 照明设计

1 供配电系统节能设计

1.1 变压器节能设计

变压器作为供电系统的主设备,它的节能设计至关重要。

首先,变压器应选择节能型的变压器,若S11和S10系列变压器,这类变压器专门是为节能而设计的,节能的效果显著。另外在设计时,要选择合理的变压器接线方式,并想尽办法平衡三相负载,使用时降低变压器的环境温度。其次,变压器应尽可能选在负荷的中心,这样可以节约大量的电力电缆,而且由于供配电距离短,电压降也会相对小很多,提高了有功功率和电能质量,这样不仅节省了大量电力资源,而且也降低了电力线路的投资成本。最后,变压器应选择合适的数量和容量。一般变压器的容量选择,都是根据用电总功率来确定的,变压器的容量不要超过用电总功率太多,一般工厂要求有20%的冗余,而建筑电气有10%的冗余就可以了,但是也要充分考虑到以后扩容的需要。否则,由于容量不够在进行投资,就不经济了。对于中型建筑场所,一般应选择两台以上的变压器,变压器可以通过联络柜进行切换,可以根据负载的情况选择经济的运行方式,不让变压器在轻载的条件下运行。

1.2 提高系统的功率因数

功率因数与节能是直接挂钩的,控制好功率因数,系统的能量损耗就小,系统保持优质经济的运行。提高功率因数有以下几种方法:一是可以提高用电负载率,由于照明负载比较稳定,而且不受人为控制,不在重点考虑范围内。这里主要谈电机的负载,在电机的选型上,在保证转速和设备稳定运行的前提下,可以选择极数较少的电机,在控制方式上可以选择变频控制,这样会使电机在负载很小时的功率因数提高。一般来说,负载率大于0.7的时候,变压器一次侧的功率因数会最高。二是采用无功补偿,一般在低压配电室室的末端放置电容柜(并联电容器),电容柜的无功功率一般按主变压器容量的20%～30%来计算,无功功率选择适当了,功率因数才能保持0.9以上,并且维系稳定。

被动式节能设计策略在建筑中的应用探讨

摘要：随着社会经济的发展，各行各业的能源需求量持续增大，加剧了我国资源紧缺的问题。为此，各行各业都采取了有效的措施实现节能减排。在建筑行业当中，通过被动式节能设计策略的应用，不仅有效的减少了建筑工程的成本，而且具有技能绿色环保的优点，完全符合当前我国的基本国情。本文将简单阐述被动式节能设计的应用优点和原则，并结合实例分析其在建筑行业中的具体应用，为相关工作者提供参考借鉴。

关键词：被动建筑；节能；建筑行业；设计技术；

1引言

随着绿色环保节能理念的深入，建筑行业也应用了很多的节能技术。大量生态建筑、绿色建筑以及被动节能建筑不断涌现，在保障了建筑本身的基本功能的基础上，实现了绿色节能环保的目的。当前，被动式节能策略不仅可以有效的减少建筑物整体和局部的能源消耗，实现节能的目的，而且还提高了建筑物的舒适性，降低了建筑工程的总体造价，提高了建筑企业的经济效益。因此，研究分析被动式节能设计策略在建筑中的应用具有重要的现实意义。

2被动式节能策略在建筑中应用的优势

在建筑设计和建设过程中，应用被动式节能设计策略，具有以下优点：

（1）相对被动式节能设计策略较为灵活、简便，可以对建筑物周围的植物、地形地貌、阳光以及通风等自然资源进行直接的设计利用，便于工程施工和推广，无需增加额外的工程工序。

（2）在建筑工程当中应用被动式节能设计，工程减少了机械设备的投入使用，减少了建筑工程的设计和投入成本，提高了建筑企业的经济效益。

（3）被动式节能设计策略还具有较强的适应性特点，无论是住宅建筑还是大型商业建筑，都可以采用被动式节能设计，而且可以根据人群特征以及地域特点的不同，进行多样化建筑结构的设计。

3被动式节能策略在建筑中的应用原则

3.1确定选择适宜技术措施的原则

（1）场地气候环境的客观分析：在对建筑进行被动式节能设计之前，应对建筑周围的气候环境进行客观的分析。根据被动有限的原则，从中找出满足被动节能设计的自然因素和客观条件，对于可以利用的因素进行有力的利用，对于不利的因素尽量采取有效的措施回避。
