剥肋滚压直螺纹钢筋连接工程技术交底

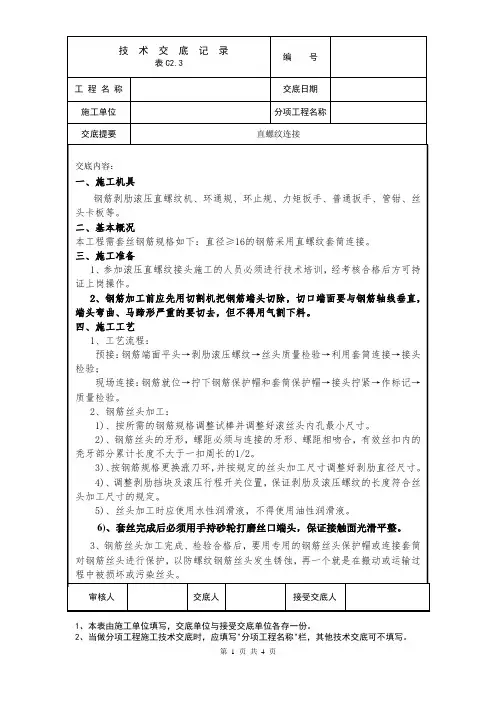

技 术 交 底 记 录 表C2.3 编 号

工 程 名 称 交底日期 施工单位 分项工程名称 交底提要 直螺纹连接 交底内容：

1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。 审核人 交底人 接受交底人

第 1 页 共 4 页 一、施工机具 钢筋剥肋滚压直螺纹机、环通规、环止规、力矩扳手、普通扳手、管钳、丝头卡板等。 二、基本概况 本工程需套丝钢筋规格如下：直径≥16的钢筋采用直螺纹套筒连接。 三、施工准备 1、参加滚压直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。 2、钢筋加工前应先用切割机把钢筋端头切除，切口端面要与钢筋轴线垂直，端头弯曲、马蹄形严重的要切去，但不得用气割下料。 四、施工工艺 1、工艺流程： 预接：钢筋端面平头→剥肋滚压螺纹→丝头质量检验→利用套简连接→接头检验； 现场连接：钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验。 2、钢筋丝头加工： 1)、按所需的钢筋规格调整试棒并调整好滚丝头内孔最小尺寸。 2)、钢筋丝头的牙形，螺距必须与连接的牙形、螺距相吻合，有效丝扣内的秃牙部分累计长度不大于一扣周长的1/2。 3)、按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。 4)、调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。 5)、丝头加工时应使用水性润滑液，不得使用油性润滑液。 6)、套丝完成后必须用手持砂轮打磨丝口端头，保证接触面光滑平整。 3、钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹钢筋丝头发生锈蚀，再一个就是在搬动或运输过程中被损坏或污染丝头。 技 术 交 底 记 录 表C2.3 编 号

工 程 名 称 交底日期 施工单位 分项工程名称 交底提要 直螺纹连接 交底内容：

技 术 交 底 记 录

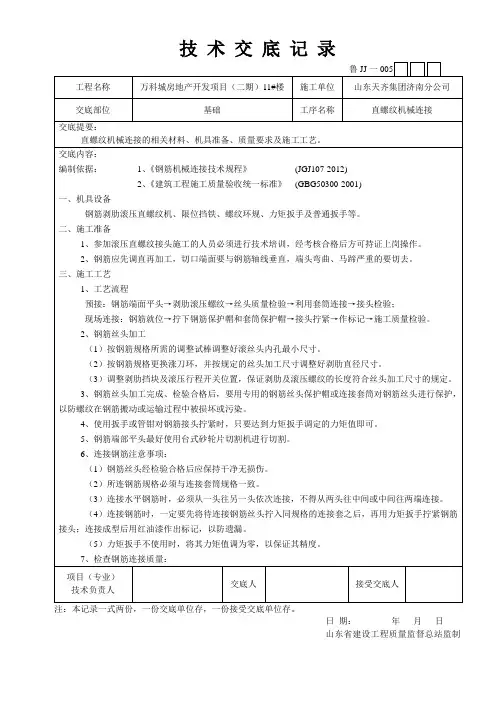

鲁JJ一005

工程名称 万科城房地产开发项目（二期）11#楼 施工单位 山东天齐集团济南分公司

交底部位 基础 工序名称 直螺纹机械连接

交底提要：

直螺纹机械连接的相关材料、机具准备、质量要求及施工工艺。

交底内容：

编制依据： 1、《钢筋机械连接技术规程》 (JGJ107-2012)

2、《建筑工程施工质量验收统一标准》 (GBG50300-2001)

一、机具设备

钢筋剥肋滚压直螺纹机、限位挡铁、螺纹环规、力矩扳手及普通扳手等。

二、施工准备

1、参加滚压直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。

2、钢筋应先调直再加工，切口端面要与钢筋轴线垂直，端头弯曲、马蹄严重的要切去。

三、施工工艺

1、工艺流程

预接：钢筋端面平头→剥肋滚压螺纹→丝头质量检验→利用套筒连接→接头检验；

现场连接：钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→施工质量检验。

2、钢筋丝头加工

（1）按钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸。

（2）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。

（3）调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。

3、钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。

4、使用扳手或管钳对钢筋接头拧紧时，只要达到力矩扳手调定的力矩值即可。

5、钢筋端部平头最好使用台式砂轮片切割机进行切割。

6、连接钢筋注意事项：

（1）钢筋丝头经检验合格后应保持干净无损伤。

（2）所连钢筋规格必须与连接套筒规格一致。

（3）连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。

第 1 页 共 3 页 技1-5

技术交底记录

年 月 日

工程名称 亚星江南小镇C17#楼 分部工程 地基与基础工程

分项工程名称 钢筋工程：滚轧直螺纹钢筋连接

本分项工程要求在主楼范围内的抗震等级为一级，对于框架柱、框支柱、框支梁、暗柱的受力钢筋以及框架梁钢筋直径大于22的受力钢筋均采用滚轧直螺纹钢筋连接接头施工，接头质量为Ⅰ级。

一、施工准备

1、接头施工的操作工人应经考核合格后持证上岗。

2、钢筋应先调直下料，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲。不得用气割下料。

3、套筒应有合格证，两端应有密封盖，套筒表面应有规格标记。

二、钢筋丝头加工工艺流程：

钢筋端面平头→剥肋滚压螺纹→丝头质量检验→带帽保护→丝头质量抽检、存放待用。操作要点：

①、钢筋下料：钢筋下料时不得用气割下料，钢筋一端用砂轮锯切割，将原材切去50mm（钢筋两端头一边切去25mm），使断面与钢筋的轴线保证基本垂直，不得有马蹄形式翘曲，防止成型丝扣不饱满。

②、钢筋套丝：套丝机必须用水溶性切削冷却润滑油，不得用机油润滑或不加润滑液套丝。

③、现场丝头加工用通、止环规控制丝头的尺寸大小，当加工的丝头尺寸超过环规控制的尺寸公差时要及时调整设备动力头。

④、丝头加工长度控制现场用不同规格挡铁加工相应规格的钢筋。

⑤、丝头操作工人必须逐个进行检查外观质量，经自检合格的丝头，由质检员随机抽样进行检验，以一个工作班内生产的每种规格加工批量，随机抽检10%，且不得少于10个，并填写钢筋丝头检验记录表。如有一个不合格，就要对全部钢筋丝头逐个进行检验，切去不合格丝头，查明原因并解决后重新加工螺纹。

技术负责人 交底人 接受人

郑州市工程质量监督站监制 第 2 页 共 3 页 技1-5

技术交底记录

年 月 日

工程名称 亚星江南小镇C17#楼 分部工程 地基与基础工程

分项工程名称 钢筋工程：滚轧直螺纹钢筋连接

剥肋滚压直螺纹钢筋连接施工技术

一、编制依据

《钢筋机械连接技术规程》JCJ107—2023

《滚轧直螺纹钢筋连接接头》JC163—2023

1.所谓钢筋机械连接——通过钢筋与连接件的机械咬合作用或钢筋端面的承压作用将一根钢筋中的力传递到另一根钢筋的连接方法, 这种连接的截面较大, 一般比钢筋截面大10%—30%或以上。

2.这种连接方法具有接头可靠, 操作简朴；不用电流、不受温度影响, 全天候施工, 对中性好, 施工进度快, 可连接各种钢筋, 不受钢筋种类含碳量的限制。

3、滚轧直螺纹接头, 通过钢筋端头直接滚轧或剥肋后滚轧制作的直螺纹和连接件螺纹咬合形成的接头。

4、本施工技术规定, 使用施工范围：

1）仅用于剥肋滚轧直螺纹钢筋连接工程；

2）合用于混凝土结构中, 直径为16—40mm的II级III级钢筋的连接

3）连接的钢筋应符合CB1499.2热轧钢筋的强度标准值系根据屈服强度拟定HRB335代号、HRB400代号。

4）连接套筒选用45号优质碳系结构钢或其他经型式检查确认符合规定的钢材, 供货单位应提供质量保证书

5.接头根据《钢筋机械连接通用技术规程》（JGJ107—2023）的规定接头性能等级分为Ⅰ级、Ⅱ级、Ⅲ级三个等级。

Ⅰ级: 接头抗拉强度等于被连接钢筋的实际拉断强度或不小于1.1倍钢筋抗拉强度标准值, 残余变形小并具有高延性及反复拉压性能。

Ⅱ级：接头抗拉强度不小于被连接钢筋抗拉强度标准值,

残余变形较小并具有高延性及反复拉压性能。

Ⅲ级：接头抗拉强度不小于被连接钢筋屈服强度标准值的1.25倍, 残余变形较小并具有一定的延性及反复拉压性能。

二、接头的抗拉强度等级

Ⅰ级: 接头试件实际抗拉强度不应小于接头试件中钢筋抗拉强度实测值（断于钢筋）也不应小于钢筋抗拉强度标准值的1.1倍（断于接头）。

Ⅱ级: 接头试件实际抗拉强度不应小于钢筋抗拉强度标准值。

Ⅲ级: 接头试件实际抗拉强度不应小于钢筋屈服强度标准值。
