海德汉系统代码详解

海德汉编码器原理

引言

海德汉编码器（又称为曼彻斯特编码器）是一种常见的数字通信编码技术，用于将数字信号转换为传输信号。它被广泛应用于许多领域，如计算机网络、无线通信以及数据存储等。本文将详细介绍海德汉编码器的原理和工作方式。

二进制编码的问题

在数字通信中，常常使用二进制编码来表示信息。对于每个比特位，1代表高电平，0代表低电平。然而，这种编码方式存在一些问题。首先，由于高低电平的变化频繁，传输距离较远时容易受到干扰。其次，由于时钟同步问题，接收端可能无法正确解析信号。

海德汉编码器的原理

海德汉编码器通过在每个位周期中引入电平变化来解决上述问题。它将输入的每个比特位分为两个时钟周期，并根据输入比特位的取值改变输出信号。具体而言，如果输入比特位为1，则输出信号在一个时钟周期内先从高电平变为低电平，再从低电平变为高电平；如果输入比特位为0，则输出信号在一个时钟周期内先从低电平变为高电平，再从高电平变为低电平。

海德汉编码器的工作流程

海德汉编码器的工作流程如下：

1. 将待编码的比特序列分割成单个比特位。

2. 对于每个比特位，根据其取值在一个时钟周期内改变输出信号的电平。

3. 将多个时钟周期的输出信号拼接起来，形成最终编码后的信号。

海德汉编码器的优势

海德汉编码器相比于二进制编码具有以下优势： 1. 时钟同步：由于输出信号的电平变化频率较高，接收端可以通过检测到电平变化来判断信号的时钟位置，从而实现时钟同步。

2. 抗干扰能力：由于输出信号的电平变化频率较高，传输距离较远时也可以更好地抵抗干扰。

3. 编码效率：海德汉编码器在每个比特位中引入了电平变化，可以减少信号的平均能量，提高传输效率。

海德汉编码器的应用

海德汉编码器广泛应用于各种数字通信场景中，包括但不限于以下几个方面：

1. 计算机网络：在以太网等计算机网络中，海德汉编码器用于将数字信号转换为传输信号，以便在物理介质上传输。

2. 无线通信：在无线通信中，海德汉编码器可以提高信号的抗干扰能力，提高通信质量。

海德汉系统详解

海德汉系统是一种高精度的数控系统，广泛应用于机床、机器人、航空航天、汽车制造等领域。以下是一些关于海德汉系统的详解：

1.系统组成：海德汉系统由控制器、伺服驱动器、编码器、输入/输出模块等组成。控制器负责处理指令、控制伺服驱动器，伺服驱动器则负责控制电机的运动。编码器用于检测电机的位置和速度，输入/输出模块则用于与外部设备进行通讯。

2.编程方式：海德汉系统采用CNC编程方式，通过编写G代码和M代码来控制机床的运动。G代码用于控制机床的加工过程，包括切削速度、进给速度、刀具半径等参数。M代码用于控制机床的辅助功能，如换刀、换料、换工件等。

3.控制方式：海德汉系统采用闭环控制方式，通过编码器检测电机的位置和速度，控制器根据反馈信号进行调整，从而实现高精度的运动控制。同时，海德汉系统还支持位置控制、速度控制、加速度控制等多种控制方式。

4.安全保护：海德汉系统具备多种安全保护措施，包括急停开关、过载保护、过压保护、过热保护等。这些措施可以有效保障机床和操作人员的安全。

5.应用领域：海德汉系统广泛应用于机床、机器人、航空航天、汽车制造等领域，可以实现高精度、高效率的加工过程。在机床领域，海德汉系统被广泛应用于数控车床、数控铣床、加工中心等机床上。

以上是一些关于海德汉系统的基本介绍，希望能对您有所帮助。

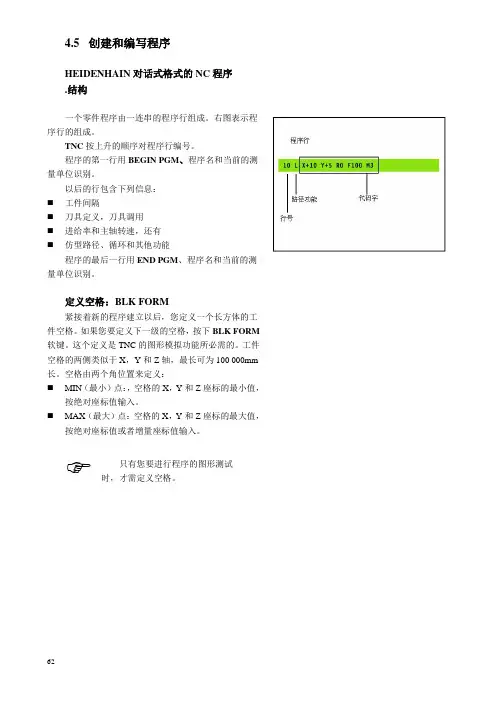

62 4.5 创建和编写程序

HEIDENHAIN对话式格式的NC程序

.结构

一个零件程序由一连串的程序行组成。右图表示程序行的组成。

TNC按上升的顺序对程序行编号。

程序的第一行用BEGIN PGM、程序名和当前的测量单位识别。

以后的行包含下列信息：

 工件间隔

 刀具定义，刀具调用

 进给率和主轴转速，还有

 仿型路径、循环和其他功能

程序的最后一行用END PGM、程序名和当前的测量单位识别。

定义空格：BLK FORM

紧接着新的程序建立以后，您定义一个长方体的工件空格。如果您要定义下一级的空格，按下BLK FORM软键。这个定义是TNC的图形模拟功能所必需的。工件空格的两侧类似于X，Y和Z轴，最长可为100 000mm长。空格由两个角位置来定义：

 MIN（最小）点：，空格的X，Y和Z座标的最小值，按绝对座标值输入。

 MAX（最大）点：空格的X，Y和Z座标的最大值，按绝对座标值或者增量座标值输入。

 只有您要进行程序的图形测试时，才需定义空格。

63 创建一个新的零件程序

您总是要在运转的编程和编辑模式输入零件程序的。以一个例子说明程序的开始：

选择运转的编程和编辑模式。

调用文件管理器：按下PGM MGT软键。

选择您要储存新的程序的目录：

文件名 = OLD.H

输入新的文件名，用ENT键确认。

按下MM键或者INCH键，选择测量单位。TNC变换屏幕布局并开始定义BLK FORM的对话。

工作主轴轴线 X/Y/Z?

输入主轴轴线。

定义BLK FORM：最小角 ?

0 按顺序输入X，Y，Z的最小角座标。

0

-40

定义BLK FORM：最大角 ?

100 按顺序输入X，Y，Z的最大角座标。

100

0

64 实例：在NC程序中显示BLK 空格

0 BEGIN PGM NEW MM 程序开始，名称，测量单位

1 BLK FORM 0.1 Z+0 Y+0 Z−40 刀具轴线，最小点座标

TNC 620 HSCI

Gen 3驱动器

镗铣类机床的紧凑型数控系统

面向机床制造商

07/2021TNC数控系统带驱动系统

一般信息

TNC 620•铣、钻和镗机床的紧凑型数控系统•轴数：8个控制环，其中2个可配置为主轴•用海德汉变频器系统并优选使用海德汉电机•全数字化HSCI接口和EnDat接口•尺寸紧凑•CF闪存卡•海德汉Klartext对话式和G代码（ISO）编程•标准铣、钻和镗加工循环•测头探测循环•程序段处理速度快（1.5 ms）

19英寸显示屏（纵向）版•一体化的显示屏、键盘和主机（MC 8410）•显示器下端为键盘•多点触摸式操作

15英寸显示屏（横向）版•一体化的显示屏和主机（MC 8420）•独立的键盘单元•

多点触控操作

系统测试海德汉数控系统、功率模块、电机和编码器通常是完整系统的组

成部件。因此，需要综合测试整个系统，而不能仅仅测试各单独

设备的技术性能。

损耗件海德汉数控系统中含易损件，例如、后备电池和风扇。

标准本产品遵循的标准（ISO，EN等），请见样本中的标注。

注意Intel、Intel Xeon、Core和Celeron是Intel Corporation的注册商

标。

有效性本文所述功能和技术参数适用于以下数控系统和NC数控软件版

本：

TNC 620，NC数控软件版本

817600-08（需出口许可证）

817601-08（无需出口许可证）

本样本是以前样本的替代版，所有以前版本均不再有效。 如有变

更，恕不另行通知。

要求有些技术参数对机床的配置有特别要求。 请注意，有些功能还需

机床制造商开发专用PLC程序。

功能安全特性

（FS）如果未明确区分标准部件与FS部件（FS = 功能安全特性），所

介绍的信息适用于这两类部件（例如， TE 735，TE 735 FS）。

对于带功能安全特性的部件，在其产品标识的最后带标识

符“（FS）”，例如，UEC 3xx (FS)

2目录

TNC数控系统带驱动系统2

一览表4

HSCI控制部件16
