G1\BTGJ1_1_ALM BRG METAL TEMP GEN JOURNAL #1 HIGH 发电机#1轴承金属温度高

G1\BTGJ1_2_ALM BRG METAL TEMP GEN JOURNAL #1 HIGH 发电机#1轴承金属温度高

G1\BTGJ2_1_ALM BRG METAL TEMP GEN JOURNAL #2 HIGH 发电机#2轴承金属温度高

G1\BTGJ2_2_ALM BRG METAL TEMP GEN JOURNAL #2 HIGH 发电机#2轴承金属温度高

G1\BTJ1_1_ALM BRG METAL TEMP TURB JOURNAL #1 HIGH 透平#1轴承金属温度高

G1\BTJ1_2_ALM BRG METAL TEMP TURB JOURNAL #1 HIGH 透平#1轴承金属温度高

G1\BTJ2_1_ALM BRG METAL TEMP TURB JOURNAL #2 HIGH 透平#2轴承金属温度高

G1\BTJ2_2_ALM BRG METAL TEMP TURB JOURNAL #2 HIGH 透平#2轴承金属温度高

G1\BTJ3_1_ALM BRG METAL TEMP TURB JOURNAL #3 HIGH 透平#3轴承金属温度高

G1\BTJ3_2_ALM BRG METAL TEMP TURB JOURNAL #3 HIGH 透平#3轴承金属温度高

G1\BTTA1_2_ALM BRG METAL TEMP THRUST ACTIVE 2 HIGH 主推力瓦2金属温度高

G1\BTTA1_5_ALM BRG METAL TEMP THRUST ACTIVE 5 HIGH 主推力瓦5金属温度高

1. Gas Turbine Portion

1.1 General

GAS TURBINE 燃气轮机

FLAME DETECTOR 火焰探测器

GT BOLT HEATER DISTRIBUTION BOARD 燃机螺栓加热器配电盘

GAS DETECTOR 漏气探测器

1.2 Inlet Air System

GT INLET AIR FILTER 燃机进气过滤器

GT INLET AIR FILTER ROOF MOUNTED HOIST 燃机进气过滤器屋顶起重机

GT INLET AIR FILTER PULSE CLEANING AIR COMPRESSOR 燃机进气过滤器脉冲式清洗用空压机

1.3 Air & Flue Gas System

TURBINE COOLING AIR COOLER (WITH FUEL GAS HEATER) TCA冷却器(兼燃料加热器)

TURBINE COOLING AIR COOLER FAN (A) TCA冷却器风扇(A)

TURBINE COOLING AIR COOLER FAN (B) TCA冷却器风扇(B)

TURBINE COOLING AIR COOLER FAN (C) TCA冷却器风扇(C)

TURBINE COOLING AIR FILTER TCA过滤器

BEARING SEAL AIR FILTER 轴承密封空气过滤器

BEARING SEAL AIR DRAIN SEPARATOR 轴承密封空气水份分离器

COMPRESSOR BLADE WASHING WATER TANK 压气机叶片清洗水箱

COMPRESSOR BLADE WASHING PUMP 压气机叶片清洗水泵

COMPRESSOR BLADE WASHING PUMP LOCAL CONTROL PANEL 压气机叶片清洗水泵就地控制柜

GT PURGE AIR CONTROL VALVE 燃机吹扫空气控制阀

GT PURGE AIR DIFFERENTIAL PRESSURE INDICATOR ROOT VALVE 燃机吹扫空气压差指示器一次门

GT PURGE AIR PRESSURE TEST VALVE 燃机吹扫空气压力试验阀

GT COOLING AIR FILTER DRAIN VALVE 燃机冷却空气过滤器疏水阀

TCA COOLER OUTLET HEADER DRAIN VALVE TCA冷却器出口联箱疏水阀

1.4 Lubrication System

LUBE OIL RESERVOIR 润滑油箱 2 MAIN LUBE OIL PUMP (A) 主润滑油泵(A)

MAIN LUBE OIL PUMP (B) 主润滑油泵(B)

EMERGENCY LUBE OIL PUMP 事故润滑油泵

LUBE OIL COOLER (A) 润滑油冷却器(A)

LUBE OIL COOLER (B) 润滑油冷却器(B)

LUBE OIL HEATER (A) 润滑油加热器(A)

LUBE OIL HEATER (B) 润滑油加热器(B)

LUBE OIL VAPOR EXTRACTOR (A) 润滑油抽油烟机(A)

LUBE OIL VAPOR EXTRACTOR (B) 润滑油抽油烟机(B)

LUBE OIL MIST SEPARATOR (A) 润滑油油雾分离器(A)

LUBE OIL MIST SEPARATOR (B) 润滑油油雾分离器(B)

LUBE OIL FILTER 润滑油过滤器

LUBE OIL ACCUMULATOR 润滑油蓄能器

LUBE OIL PURIFIER 润滑油过滤器

LUBE OIL PRE-FILTER 润滑油前置过滤器

LUBE OIL COALESCE FILTER 润滑油组合过滤器

LUBE OIL PURIFIER PUMP 润滑油滤油泵

PILOT VALVE FOR BEARING OIL PRESSURE CONTROL VALVE 轴承油压控制阀先导阀

LUBE OIL RESERVOIR INNER PRESSURE GAUGE ISOLATION VALVE 润滑油箱内部压力表一次门

MAIN LUBE OIL PUMP(A) OUTLET PRESSURE GAUGE ISOLATION VALVE 主润滑油泵（A）出口压力表一次门

MAIN LUBE OIL PUMP(B) OUTLET PRESSURE GAUGE ISOLATION VALVE 主润滑油泵（B）出口压力表一次门

EMERGENCY OIL PUMP OUTLET PRESSURE GAUGE ISOLATION VALVE 事故油泵出口压力表一次门

MAIN LUBE OIL PUMP(A) OUTLET PRESSURE SWITCH ISOLATION VALVE 主润滑油泵（A）出口压力开关一次门

MAIN LUBE OIL PUMP(B) OUTLET PRESSURE SWITCH ISOLATION VALVE 主润滑油泵（B）出口压力开关一次门

LUBE OIL RESERVOIR INNER PRESSURE TRANSMITTER ISOLATION VALVE 润滑油箱入口压力变送器一次门

LUBE OIL FILTER DIFFERENTIAL PRESSURE GAUGE (HIGH) ISOLATION VALVE 润滑油滤油器差压表一次门（高压侧）

LUBE OIL FILTER DIFFERENTIAL PRESSURE GAUGE (LOW) ISOLATION VALVE 润滑油滤油器差压表一次门（低压侧）

LUBE OIL PRESSURE TRANSMITTER ISOLATION VALVE 润滑油压力变送器一次门

LUBE OIL PRESSURE SWITCH ISOLATION VALVE 润滑油压力开关一次门

LUBE OIL PRESSURE SWITCH ISOLATION VALVE 润滑油压力开关一次门

LUBE OIL PRESSURE SWITCH ISOLATION VALVE 润滑油压力开关 一次门

LUBE OIL PRESSURE INDICATOR ISOLATION VALVE 润滑油压力指示器一次门

LUBE OIL RESERVOIR SAMPLING VALVE 润滑油箱取样门

LUBE OIL RESERVOIR DRAIN VALVE 润滑油箱排污门

LUBE OIL SUPPLY LINE DRAIN VALVE 润滑油供油管排污门

LUBE OIL FILTER DRAIN VALVE 润滑油过滤器排污门

LUBE OIL FILTER AIR VENT VALVE 润滑油过滤器排气门

LUBE OIL PURIFIER SYSTEM INLET VALVE 润滑油过滤系统入口门 3 LUBE OIL FILL-UP ISOLATION VALVE 润滑油注油一次门

LUBE OIL PURIFIER SYSTEM OUTLET VALVE 润滑油过滤系统出口门

LUBE OIL TEST GAUGE VALVE 润滑油试验表门

1.5 CO2 Fire Fighting System

Will be submitted later. later

1.6 Fuel Gas System

FUEL GAS FILTER (A) 燃料过滤器(A)

FUEL GAS FILTER (B) 燃料过滤器(B)

FUEL GAS PILOT FLOW CONTROL VALVE DIFFERENTIAL PRESSURE ROOT VALVE 燃料先导流量控制阀差压一次门

FUEL GAS MAIN FLOW CONTROL VALVE DIFFERENTIAL PRESSURE ROOT VALVE 燃料主流量控制阀差压一次门

FUEL GAS VENT ISOLATION VALVE 燃料放散一次门

合集下载

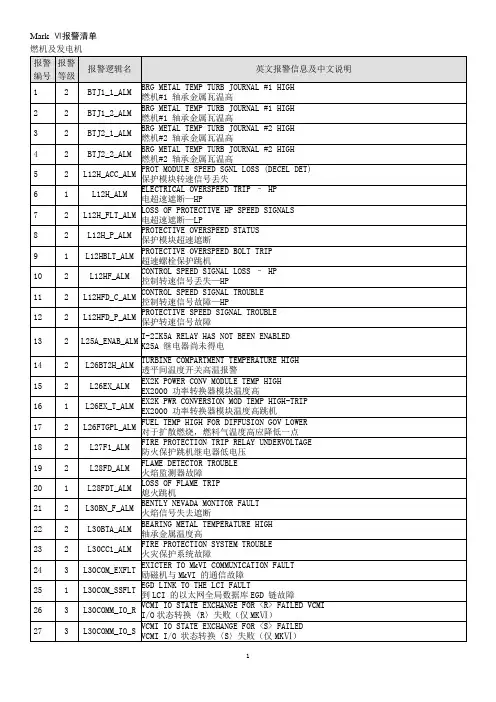

Mark Ⅵ报警清单

Mark Ⅵ报警清单

1 Mark Ⅵ报警清单

燃机及发电机

报警

编号 报警

等级 报警逻辑名 英文报警信息及中文说明

1 2 BTJ1_1_ALM BRG METAL TEMP TURB JOURNAL #1 HIGH

燃机#1 轴承金属瓦温高

2 2 BTJ1_2_ALM BRG METAL TEMP TURB JOURNAL #1 HIGH

燃机#1 轴承金属瓦温高

3 2 BTJ2_1_ALM BRG METAL TEMP TURB JOURNAL #2 HIGH

燃机#2 轴承金属瓦温高

4 2 BTJ2_2_ALM BRG METAL TEMP TURB JOURNAL #2 HIGH

燃机#2 轴承金属瓦温高

5 2 L12H_ACC_ALM PROT MODULE SPEED SGNL LOSS (DECEL DET)

保护模块转速信号丢失

6 1 L12H_ALM ELECTRICAL OVERSPEED TRIP – HP

电超速遮断—HP

7 2 L12H_FLT_ALM LOSS OF PROTECTIVE HP SPEED SIGNALS

电超速遮断—LP

8 2 L12H_P_ALM PROTECTIVE OVERSPEED STATUS

保护模块超速遮断

9 1 L12HBLT_ALM PROTECTIVE OVERSPEED BOLT TRIP

超速螺栓保护跳机

10 2 L12HF_ALM CONTROL SPEED SIGNAL LOSS – HP

控制转速信号丢失—HP

11 2 L12HFD_C_ALM CONTROL SPEED SIGNAL TROUBLE

控制转速信号故障—HP

12 2 L12HFD_P_ALM PROTECTIVE SPEED SIGNAL TROUBLE

保护转速信号故障

13 2 L25A_ENAB_ALM I-2ZK5A RELAY HAS NOT BEEN ENABLED

关于燃机仪表常见故障分析

关于燃机仪表常见故障分析

关于燃机仪表常见故障分析

摘要：南压深冷燃气轮机2015年因仪表故障共停机7次，5次是由于VGV（空气进燃机导向叶片控制系统）偏差10%故障造成停机，两次由于润滑油供油压力低报警停机，启动过程中出现启动困难，无法达到启动条件，相同故障多次出现，停产时间较长，对完成计划产量造成压力，因此对2015年1月至今出现的仪表故障停机进行分类而系统地分析是有必要的，当再次出现相同故障停机可以依照总结的处理过程进行快速排查，以求在以后的运行维护中提高燃气轮机的安全可靠性和排除故障的能力。

关键词：润滑油压力开关；VGV故障；燃调

1润滑油压力低报警分析

1.1润滑油系统简介

系统简介：当主油泵工作时，润滑油从油箱经过一个过滤器抽入泵入口。从油泵排出的油分为两路，一路通过油冷却器到冷却器出口汇管；另一路不通过冷却器直接进入出口汇管。润滑油以油泵排除后到底走哪一条路，这是由一个温度控制转换阀所控制的。

1.2润滑油停机时曲线分析

首先判断是压力开关误报警，用打压泵现场标定压力开关PS4和PS19，并未发现停机值发生变化。

检查润滑油PS4压力开关、PS19压力开关，将这两个同一取压点两个压力开关从插板位置进行对调，对调后重新给定设定值停车值，将PS19给定为停车值1.38bar，PS4给定为报警值1.73bar。

在主油泵出口连接临时压力表，以便观察油压，盘车试运，启动交流润滑油泵，运行2小时。观察油压与压力开关状态，可以看到报警开关在油压达到报警值以上时依然出现报警。判断是停机PS19开关故障造成假报警停机。

2 VGV偏差百分之10报警分析

2.1VGV系统简介

系统简介：为了更好地控制燃机，压缩机前5排叶片为可变几何形状定子叶片。这些叶片由一电动液压伺服系统控制，导向叶片可调节空气进入角度的，叶片的角度是通过VGV油泵运行产生的压力推动与导向叶片相连接的带反馈VGV活塞运动从而带动叶片角度的变化。

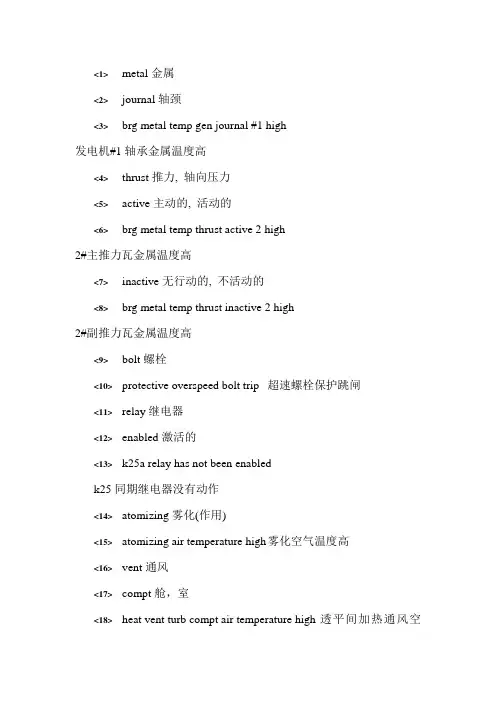

燃机英语 常见报警1

燃机英语 常见报警1

<1> metal金属

<2> journal轴颈

<3> brg metal temp gen journal #1 high

发电机#1轴承金属温度高

<4> thrust推力, 轴向压力

<5> active主动的, 活动的

<6> brg metal temp thrust active 2 high

2#主推力瓦金属温度高

<7> inactive无行动的, 不活动的

<8> brg metal temp thrust inactive 2 high

2#副推力瓦金属温度高

<9> bolt螺栓

<10> protective overspeed bolt trip 超速螺栓保护跳闸

<11> relay继电器

<12> enabled激活的

<13> k25a relay has not been enabled

k25同期继电器没有动作

<14> atomizing雾化(作用)

<15> atomizing air temperature high 雾化空气温度高

<16> vent通风

<17> compt舱，室

<18> heat vent turb compt air temperature high 透平间加热通风空气温度高

<19> means方法

<20> phase相[位]

<21> starting means crank motor temp high phase1-trip 启动马达1#相间温度高跳闸

<22> panel面板

<23> control panel temperature high 控制盘温度高

<24> distillate精华,蒸馏物

<25> distillate fuel temperature high 轻油温度高

<26> limit界限, 限度

<27> liquid fuel temperature out of limit 燃油温度在限值外

燃机逻辑框图071225

燃机逻辑框图071225

郑常庄热电燃气轮机

控制和保护逻辑框图

华 电（北 京）热 电 有 限 公 司 郑常庄燃气工程 设 备 部

设备部 华电北京郑常庄热电燃气轮机控制和保护逻辑框图

- 1 - 目 录

第一部分 分组控制(SGC)

·燃机主分组控制(SGC GAS TURBINE）................................................................................. 3

·润滑油/盘车装置运行分组控制(SGC LUB OIL/TRN SYST)................................................................ 8

·余热锅炉吹扫启动频率转换器分组控制(SGC SFC HRSG PURGE)...........................................................12

·天然气分组控制(SGC NATURAL GAS)..................................................................................14

第二部分 子回路控制(SLC)和设备(电机、阀门)控制

一、燃机润滑油/顶轴油系统（GT LUBE/LIFT OIL SYSTEM）..............................................................

二、燃机液压油系统（GT HYDRAULIC SYSTEM）..........................................................................
