甲基丙烯酸甲酯本体聚合反应的研究

甲基丙烯酸甲酯的本体聚合实验结论
甲基丙烯酸甲酯（MMA）是一种重要的有机化工原料，广泛应用于生产有机玻璃、表面涂料、粘合剂等领域。

本体聚合是制备甲基丙烯酸甲酯聚合物的一种重要方法。

在本次实验中，我们研究了甲基丙烯酸甲酯的本体聚合过程，并得出了以下结论。

首先，实验结果表明，甲基丙烯酸甲酯的本体聚合是一个放热反应，聚合温度随着反应的进行逐渐升高。

为了控制聚合温度，实验中采用了冷却水浴和循环水冷却的方式。

此外，为了使反应顺利进行，实验中采用了引发剂和链转移剂，如过氧化苯甲酰（BPO）和十二烷基硫醇（SDT）。

其次，实验结果发现，聚合物的分子量随着反应时间和单体浓度的增加而增加。

但当单体浓度过高时，聚合物的分子量反而会下降。

这是因为过高的单体浓度会导致聚合过程中的链终止反应加剧，从而降低了聚合物的分子量。

因此，在实验过程中，要选择适当的单体浓度和聚合时间，以获得高分子量的聚合物。

此外，实验结果还表明，聚合物的光学性能与聚合条件密切相关。

通过调整聚合条件，可以制备出具有不同光学性能的聚甲基丙烯酸甲酯（PMMA）材料。

例如，在聚合过程中加入色料或荧光剂，可以制备出具有不同颜色的PMMA材料；通过调整聚合温度和引发剂用量，可以控制PMMA的结晶度和分子量分布，从而影响其光学性能。

综上所述，甲基丙烯酸甲酯的本体聚合实验结果表明，聚合条件对聚合物分子量、光学性能等方面具有重要影响。

通过调整聚合条件，可以制备出具有优异性能的聚甲基丙烯酸甲酯材料，为其在各个领域的应用提供有力支持。

材料化学专业实验报告实验名称：甲基丙烯酸甲酯的本体聚合（有机玻璃板的制备）年级：日期：姓名：学号：同组人：一、预习部分甲基丙烯酸甲酯，无色液体，易挥发，易燃。

熔点为-48℃，沸点100-101℃，24℃（4.3kPa），相对密度0.9440（20/4℃），折射率1.4142，闪点（开杯）10℃，蒸气压（25.5℃）5.33kPa。

溶于乙醇、乙醚、丙酮等多种有机溶剂，微溶于乙二醇和水。

在光、热、电离辐射和催化剂存在下易聚合。

PMMA是以丙烯酸及其酯类聚合所得到的聚合物统称丙烯酸类树酯，相应的塑料统称聚丙烯酸类塑料，其中以聚甲基丙烯酯甲酯应用最广泛。

聚甲基丙烯酸甲酯缩写代号为PMMA，俗称有机玻璃，是迄今为止合成透明材料中质最优异的。

二实验部分1实验目的（1）：了解自由基本体聚合的特点和实施方法（2）：熟悉有机玻璃板的制备方法，了解其工艺过程2：实验原理本体聚合是指单体仅在少量引发剂存在下进行的聚合反应，或者直接加热，光和辐射作用下进行的聚合反应。

本体聚合具有产品纯度高和无需后处理等优点，可直接聚合成各种规格的型材。

但是，由于体系粘度大，聚合热难以散去，反应控制困难，导致产品发黄，出现气泡，从而影响产品质量。

本体聚合进行到一定程度，体系粘度大大增加，大分子链的移动困难，而单体分子的扩散收到的影响不大。

链引发和链增长反应照常进行，而增长链自由基的终止受到限制，结果使得聚合反应的速度增加，聚合物分子变大，出现所谓的自动加速效应。

更高的聚合速率导致更多的热量生成，如果聚合热不能及时散去，会使局部反应雪崩式的加速进行而失去控制，因此，自由基本体聚合中控制聚合速率使聚合反应平稳进行是获得无瑕疵型材的关键。

聚甲基丙烯酸甲酯为无定形聚合物，具有高度的透明性，因此成为有机玻璃。

聚甲基丙烯酸甲酯具有较好的耐冲击强度于良好的低温性能，是航空工业和光学仪器制造业的重要材料。

有机玻璃表面光滑，在一定的曲率内光线可在其内部传到而不逸出，因此在光导纤维领域得到应用。

甲基丙烯酸甲酯的本体聚合一、实验目的1 了解本体聚合的特点，掌握本体聚合的实施方法2熟悉有机玻璃的制备方法及工艺二、实验原理本体聚合是烯类单体在没有介质的情况下，单体本身在引发剂或催化剂等作用下进行的聚合，而自由基聚合可以通过本体聚合实现。

本体聚合的特点是产物纯净，尤其可以得到透明制品，所需设备简单。

甲基丙烯酸甲酯（MMA ）通过本体聚合方法可以制得有机玻璃。

聚甲基丙烯酸甲酯由于有庞大的侧基存在，为无定形固体，其最突出的性能具有高度的透明性，其比重小，故制品比同体积无机玻璃制品轻巧得多。

同时又具有一定的耐冲击强度与良好的低温性能，是航空工业与光学仪器制造工业的重要原料。

聚甲基丙烯酸甲酯表面光滑，在一定的弯曲限度内，光线可在其内部传导而不逸出，故外科手术中利用它把光线输送到口腔喉部作照明。

聚甲基丙烯酸甲酯的电性能优良，是很好的绝缘材料。

甲基丙烯酸甲酯在过氧化苯甲酰引发剂存在下进行如下聚合反应：由于甲基丙烯酸甲酯单体比重只有0. 94g/cm3,而聚合物比重为17 g/cm［故有较大的体积收缩。

三、仪器和试剂主要仪器设备：试管四颈瓶冷凝管恒温水浴搅拌器甲基丙烯酸甲酯（MMA ），过氧化二苯甲酰（BP0）四、实验步骤1预聚合装有搅拌器、冷凝管、温度计的250ml的四口烧瓶中加入50ml甲基丙烯酸甲酯MMA , 1g （占单体量0. 2%）的过氧化苯甲酰BP0,开动搅拌并升温至75〜80C,反应20-30分钟，注意引发剂是否全部分解完全，观察现象，看有无气泡产生。

体系稍有粘稠状时，换冷水浴冷却到40C左右停止搅拌。

将反应物倒入预先洗净烘干的小试管中。

2.聚合反应将试管放入水浴升温至60C,保温1-2h,待试管中基本无气泡产生，且聚合物基本变硬时，升温至100C,保温待其自然冷却到40C以下，除去玻璃管，得到光滑无色透明的有机玻璃棒或有条件也可以这样做密圭寸试管口，移入40〜50° C烘箱中放置2〜3天。

实验一甲基丙烯酸甲酯的本体聚合
实验原理：
自由基聚合反应是一种重要的高分子化学反应，是机械、电化学、辐射、光化学、热化学等条件下许多高分子化学反应的共性反应。

本实验中采用的甲基丙烯酸甲酯的本体聚合反应可以采用自由基聚合反应进行合成。

甲基丙烯酸甲酯的本体聚合物的化学结构如下图所示：
甲基丙烯酸甲酯具有较强的亲油性和良好的耐久性，可以制备高分子材料，如光硬化涂料、接枝共聚物、稳定剂等。

本次实验采用自由基引发聚合的方法，通过加入两性引发剂，在紫外光的照射下进行聚合反应。

实验材料：
甲基丙烯酸甲酯、过硫酸铵、四氢呋喃、紫外光灯、烧杯等。

实验步骤：
1、称取0.2克过硫酸铵和0.6克甲基丙烯酸甲酯加入10毫升四氢呋喃中，用漏斗将混合物滴加到小烧杯中，磁搅子搅拌溶解。

2、将小烧杯置放在紫外光灯下，打开紫外光灯，用塑料薄膜覆盖烧杯，在室温下静置过夜。

3、观察烧杯中聚合产物是否形成，将产物取出并分析分子量。

实验注意事项：
1、加入引发剂后需立即进行紫外光照射，不宜长时间搅拌，以免产生不必要的自由基引起副反应。

2、实验中应严格控制温度，避免相应聚合反应的发生。

3、实验结束后注意清洗实验器材。

实验结果及分析：
经过紫外光的照射，经过一夜后，产物已经形成。

通过分析可得聚合产物的分子量大概在5000左右。

通过本次实验，学习了甲基丙烯酸甲酯的本体聚合方法，掌握了自由基聚合反应的基本原理和实验操作技能，对于高分子材料及其化学性质有了更加深入的理解。

同时，在实验过程中也加强了实验的安全意识及实验室管理技能，提高了实验效率的重要性。

甲基丙烯酸甲酯的本体聚合一、实验目的（1）了解本体聚合的基本原理以及特点，特别是了解温度对产品的影响；（2）了解有机玻璃（PMMA）的制备技术，要求成品无气泡，无损缺，透明光洁。

二、实验原理聚甲基丙烯酸甲酯（PMMA），俗称有机玻璃，因其优良的光学性能，比重小，以及在低温下仍能保持其独特的性能而被广泛的应用，则它是重要的合成材料之一。

本实验是用过氧化苯甲酰（BPO）为引发剂，甲基丙烯酸甲酯进行自由基聚合。

本体聚合的具体过程是：1、引发剂分解2、链引发3、链增长4、链终止A．偶合终止B．歧化终止其中，甲基丙烯酸甲酯在60℃以上时聚合，以歧化终止为主。

本体聚合反应是一个连锁反应，反应速度很快，伴随着聚合物的生成出现自动加速现象，并且甲基丙烯酸甲酯不是聚合物的良溶剂，长脸自由基有一定程度的卷曲，自动加速效应更加明显。

因为引发是通过小分析的单分子的分解发生的，而生长只需要单体移动到生长链的末端，所以这两个过程的聚合速率再聚合初期并不特别依赖相应反应物在在介质中扩散的能力。

另一方面，双分子终止需要在粘度增加到一定程度后，终止速率将被扩散速率所控制，而引发和生长速率则不受影响。

这种在速率上的不连续性突然破坏了连锁反应的稳定状态，终止生长的链段数少于开始生长的链段数，导致反应速率与放热速率随反应进行而增加。

这种效应称之为“自动加速效应”。

由于粘度增加，散热困难，会发生“爆聚”。

因此，本体聚合要求严格控制不同反应阶段的温度，随时排除反应热是很有必要的。

在本体聚合反应开始前，通常有一段诱导期，聚合速度为零，体系无粘度变化。

然后反应逐步进行。

当转化率超过20%之后，聚合速度显著加快，称为自加速效应，此时若控制不当，体系易发生暴聚而使产品性能变坏。

而转化率达80%之后，聚合速率显著减小，最后几乎停止聚合反应，需升高温度才能使之完全聚合。

三、 实验药品及仪器药品：过氧化苯甲酰（BPO ）（0.05g ）---甲基丙烯酸甲酯（MMA ）（15mL ）---仪器：恒温水浴锅、三口烧瓶、直型冷凝管、磨口锥形瓶、牛角管、温度计、天平、小试管等。

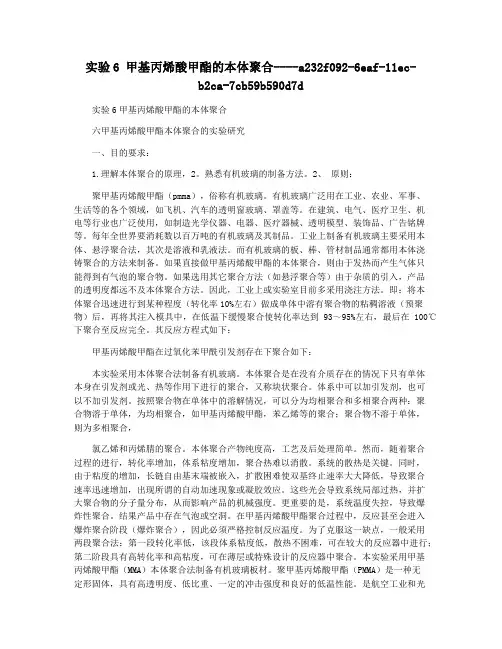

实验6 甲基丙烯酸甲酯的本体聚合----a232f092-6eaf-11ec-b2ca-7cb59b590d7d实验6甲基丙烯酸甲酯的本体聚合六甲基丙烯酸甲酯本体聚合的实验研究一、目的要求：1.理解本体聚合的原理，2。

熟悉有机玻璃的制备方法。

2、原则：聚甲基丙烯酸甲酯（pmma），俗称有机玻璃。

有机玻璃广泛用在工业、农业、军事、生活等的各个领域，如飞机、汽车的透明窗玻璃、罩盖等。

在建筑、电气、医疗卫生、机电等行业也广泛使用，如制造光学仪器、电器、医疗器械、透明模型、装饰品、广告铭牌等。

每年全世界要消耗数以百万吨的有机玻璃及其制品。

工业上制备有机玻璃主要采用本体、悬浮聚合法，其次是溶液和乳液法。

而有机玻璃的板、棒、管材制品通常都用本体浇铸聚合的方法来制备。

如果直接做甲基丙烯酸甲酯的本体聚合，则由于发热而产生气体只能得到有气泡的聚合物。

如果选用其它聚合方法（如悬浮聚合等）由于杂质的引入，产品的透明度都远不及本体聚合方法。

因此，工业上或实验室目前多采用浇注方法。

即：将本体聚合迅速进行到某种程度（转化率10%左右）做成单体中溶有聚合物的粘稠溶液（预聚物）后，再将其注入模具中，在低温下缓慢聚合使转化率达到93～95%左右，最后在100℃下聚合至反应完全。

其反应方程式如下：甲基丙烯酸甲酯在过氧化苯甲酰引发剂存在下聚合如下：本实验采用本体聚合法制备有机玻璃。

本体聚合是在没有介质存在的情况下只有单体本身在引发剂或光、热等作用下进行的聚合，又称块状聚合。

体系中可以加引发剂，也可以不加引发剂。

按照聚合物在单体中的溶解情况，可以分为均相聚合和多相聚合两种：聚合物溶于单体，为均相聚合，如甲基丙烯酸甲酯，苯乙烯等的聚合；聚合物不溶于单体，则为多相聚合，氯乙烯和丙烯腈的聚合。

本体聚合产物纯度高，工艺及后处理简单。

然而，随着聚合过程的进行，转化率增加，体系粘度增加，聚合热难以消散。

系统的散热是关键。

同时，由于粘度的增加，长链自由基末端被嵌入，扩散困难使双基终止速率大大降低，导致聚合速率迅速增加，出现所谓的自动加速现象或凝胶效应。

甲基丙烯酸甲酯的本体聚合实验报告
本体聚合实验的目的是通过将某些原料添加到一定量的丙烯酸甲酯中，将其进行热反应来制备高分子单体。

本次实验中使用的原料是甲基丙烯酸甲酯（MMA），本体聚合的温度为80℃，聚合时间为6个小时，反应器为20ml物料容器，旋转速度为200r/min，通气量为500ml/min，操作室环境温度为20-25℃。

本体聚合过程中，首先将甲基丙烯酸甲酯溶于 2-丙醇中，并加入其他原料，即ABS 树脂、有机硅树脂、组份使用量不应超过2％，加热至某一恒定温度（即本体聚合的温度），当反应温度达到稳定状态后，20ml反应瓶内的本体聚合反应开始，此时，静止时间每15分钟视察反应进展，同时视察底部沉淀产物；聚合反应结束后，终止反应，放置4小时进行沉淀，采用离心机200r/min离心处理，滤除残留溶剂中的有机物；然后，取出产物，在烘箱中烘烤，温度50℃，封存待用。

本文在本体聚合实验中，使用的是以甲基丙烯酸甲酯为主的溶剂，其他原料的使用量不超过2％。

本体聚合反应瓶装混合液体温度调至80℃，极易受到温度波动，建议施工时及时注意温度控制；进行本体聚合反应时，建议每15分钟视察反应的进展，以确认是否出现异常情况；聚合反应结束后，冷却并过滤残留溶剂，实验产物经烘箱烘烤后封存至封存处，以期待下次使用。

总之，本体聚合是一种常用的高分子合成方法，可以将多种原料经热反应来合成新的高分子单体、复合物以及重要的有机高分子材料，作为甲基丙烯酸甲酯的本体聚合实验，通过良好的操作技术，可以实现有效的合成高分子单体。

实验二--甲基丙烯酸甲酯的本体聚合甲基丙烯酸甲酯（Methyl methacrylate，缩写为MMA）是一种重要的有机化合物，具有优异的物理化学性质，在工业上应用广泛，例如制备高透明度的有机玻璃、聚合物分散剂、涂料和增塑剂等。

MMA的聚合过程中涉及到单体分子之间的化学键的断裂和形成，以及活性自由基的产生、转移和相互作用等复杂的过程，因此MMA的聚合机理和过程研究非常重要。

MMA的聚合通常有两种方法：一种是自由基聚合法，另一种是离子聚合法。

其中，自由基聚合法是目前应用最广泛的方法，本实验即采用自由基聚合法来合成MMA的高分子。

自由基聚合法是指利用引发剂引发单体的的自由基反应，使得单体分子在空气中逐渐聚合形成高分子。

大多数自由基聚合反应都需要一定的引发能量，如光，热，化学活性氧和单质等。

本实验采用的引发剂是过氧化苯甲酰（BPO），反应在70℃的无氧条件下进行。

实验前准备工作1）实验仪器、材料和试剂：宽口烧瓶、温控磁力搅拌器、分液漏斗、滴定管、试管、取样管、pH计、玻璃棒、过滤器、MMA单体、过氧化苯甲酰（BPO）、液态乙苯、硬化剂、苯甲醇、75％的硫酸、双乙酰丙烯酸二甲酯（DMAA）。

2）预先制备的溶液：MMA单体、液态乙苯、苯甲醇、75％的硫酸、硬化剂。

3）实验环境：空气中温度为25℃，相对湿度为50％。

实验步骤1）将宽口烧瓶置于温控磁力搅拌器上，加入过氧化苯甲酰（BPO）0.5g和苯3ml，然后用液态乙苯使刻度线到达250ml。

将烧瓶装载到水浴中，加温至70℃，同时保持搅拌。

2）制备MMA单体溶液：将MMA单体80g放置在分液漏斗中，加入30ml的苯甲醇，用玻璃棒搅拌均匀。

在加入细小的MMA单体量之前，确保储存瓶口密封，以避免氧气的入侵。

逐渐将MMA单体加入烧瓶中，注意单体加入速度要缓慢和均匀，同时加热水浴中的烧瓶，反应液体开始变浓稠。

3）在加入MMA单体以后，反应物的颜色发生变化。

通常，颜色的变化是从无色到淡黄色，说明聚合反应已经开始。

实验一 甲基丙烯酸甲酯本体聚合一 、实验目的1.了解本体聚合的特点，掌握本体聚合的实施方法。

2.熟悉有机玻璃的制备方法及工艺。

二、实验原理本体聚合是不加其它介质，只有单体本身在引发剂或光、热等作用下进行的聚合。

本实验是以甲基丙烯酯甲酯（MMA ）进行本体聚合，生产有机玻璃棒。

甲基丙烯酸甲酯在过氧化苯甲酰（BPO ）引发剂存在下进行如下聚合反应：用MMA 进行本体聚合时，为了解决散热、避免自动加速作用而引起的爆聚现象，以及单体转化为聚合物时由于比重不同而引起的体积收缩等问题，工业上或实验室目前多采用预聚－浇铸聚合的方法。

将本体聚合迅速进行到某种程度（转化率10%左右）做成单体中溶有聚合物的粘稠溶液（预聚）后，再将其注入相应的模具中，在低温下缓慢聚合使转化率达到93～95％，最后在100℃下高温聚合至反应完全，最后脱模制得有机玻璃。

三、实验仪器和试剂仪器：四口瓶，电动搅拌器，温度计，球形冷凝管，恒温水浴，试管等。

试剂：甲基丙烯酸甲酯(MMA)，过氧化二苯甲酰(BPO)四、实验步骤1.预聚合反应在装有搅拌器、冷凝管、温度计的250 ml 的四口瓶中加入溶有0.5 g BPO 的MMA 50 ml ，开动搅拌并升温至75~80℃，反应20~30分钟，观察粘度变化。

当物料呈蜜糖状时，用冷水浴骤然降温至40℃以下停止搅拌，将四口瓶中预聚nCH 2CH 3C COOCH 3CH 2CH 3C COOCH 3nBPO物灌入已备好的试管中。

2.聚合反应将上述试管放入水浴中，升温至60℃，保温1～2 h,待试管中基本无气泡产生，且聚合物基本变硬时，升温至100℃，保温1小时后，任其自然冷却到40℃以下，去除玻璃试管，即可得到光滑无色透明的有机玻璃棒。

五、实验记录六、思考题及实验结果讨论1. 本体聚合方法有什么特点？答：本体聚合是单体(或原料低分子物)在不加溶剂以及其它分散剂的条件下，由引发剂或光、热、辐射作用下其自身进行聚合引发的聚合反应。

实验：PMMA本体聚合实验⼀甲基丙烯酸甲酯的本体聚合⼀、实验⽬的及要求1、了解本体聚合的原理和特点2、掌握本体聚合的合成⽅法及有机玻璃的⽣产⼯艺3、了解聚合温度对产品质量的影响⼆、实验原理甲基丙烯酸甲酯通过本体聚合⽅法可以制得有机玻璃。

聚甲基丙烯酸甲酯由于有庞⼤的侧基存在，为⽆定性固体。

最突出的性能是具有⾼度的透明性，透光率达92％，⽐重⼩，耐冲击性强，低温性能好，⼴泛⽤于航空⼯业、光学仪器⼯业及⽇常⽣活中。

本体聚合是在没有任何介质存在下，单体本⾝在引发剂或直接⽤热、光、辐射的作⽤下进⾏的聚合反应，此法的优点是⽣产过程⽐较简单，聚合物不需后处理，产品⽐较纯净，可直接聚合成各种规格的板、棒及管制品，但是，由于⽆热介质存在，且聚合过程中粘度不断增加，所以聚合物⼜是热的不良导体，聚合放出的热量难于排除，⽽造成局部过热，分⼦量不均匀。

单体甲基丙烯酸甲酯的本体聚合，按⾃由基反应，历程如下：链引发C6H5CO O O C C6H5OC6H5COO2.C6H5CO O.+CH2CCH3COO H3C6H5COCH2CCH3COO H3.链增长C6H5CO CH2C CH3 COO H3 .+CH2C CH3 COO H3 ~C H2C CH3 COO H3 CCH3 COO H3 CH2CH2C CH3 COO H3 .[]链终⽌~C H 2CCH 3 COO H 3.+ CCH 3 COO H 3 CH 2~.~C H 2CCH 3 COO H 3CCH 3COO H 3CH 2~~C H 2CHCH 3COO H 3+CCH 3COO H 3CH ~甲基丙烯酸甲酯（MMA ）在引发剂作⽤下发⽣聚合反应，放出⼤量的热，致使反应体系的温度不断升⾼，反应速度加快造成局部过热，使单体⽓化或聚合体裂解，制品便会产⽣⽓泡或空⼼，另⼀⽅⾯由于甲基丙烯酸甲酯（MMA ）和它的聚合体密度相差甚⼤（前者0.94，后者1.19），因⽽在聚合时产⽣体积收缩，如果聚合热未经有效排除，各部分反应便不⼀致，收缩也不均匀，因⽽导致裂纹和表⾯起皱现象发⽣，为避免这种现象，在实际⽣产有机玻璃时常采取预聚成浆法和分步聚合法，整个过程分制模，制浆，灌浆聚合和脱模⼏个步骤。

膨胀剂法测定甲基丙烯酸甲酯本体聚合反应速率一.实验目的(1) 掌握膨胀剂法测定聚合反应速率的原理和方法(2) 验证聚合速率单体浓度间的动力学关系，求得MMA 本体聚合反应平均聚合速率二.实验原理单体与聚合物密度不同，单体的密度小，聚合物密度大，一般相差约15~30%，所以单体聚合转变成聚合物，反应体系发生收缩，而且此种体积收缩与转化率成正比。

如果使用毛细管观察这种体积变化，灵敏度大大提高，该法即为膨胀计法。

若用P 表示单体转化率，△V 表示聚合过程中体系的体积收缩量，△V ∞表示单体完全聚合时体系的体积收缩量，那么P=△V/△V ∞。

由此可得：t 时刻已反应的单体量：)(][][100-∞⋅∆∆=L mol M V VM P t 时刻剩余单体量：000])[1(])[1(][M V VM P M ∞∆∆-=-= VV V InM M In∆-∞∆∆=∞][][0 对于某一单体的聚合反应，△V ∞是固定值，因此使用膨胀计法测出不同时刻体系的体积收缩量△V ，就可获得In[M]0/[M]的值，并由此验证动力学关系式，同时使用下式计算平均聚合速率：)(][][][1100--∞⋅⋅∆∆∆=∆-=L s mol M tV Vt M M Rp从理论上可以推导出自由基聚合反应的动力学关系式，如下所示：][][][21M I k dtM d Rp =-=其中聚合反应速率Rp 与引发剂浓度[I]的平方根成正比，与单体浓度[M]成正比。

在低转化率下，引发剂的浓度可视为恒定，则：]['][M k dtM d Rp =-= 积分后，可得：t k M M In'][][0= 式中，[M]0和[M]分别为起始单体浓度和时刻t 的单体浓度。

在实验中测定不同时刻单体浓度[M]，求出不同时刻In[M]0/[M]的数值，并对时间t 做图，应该得到一条直线，由此可以验证聚合反应速率的动力学关系式。

三.化学试剂和仪器膨胀计、锥形瓶、恒温水浴装置一套甲基丙烯酸甲酯、过氧化二苯甲酰四.实验步骤(1) 称取0.08g 过氧化二苯甲酰于25ml 锥形瓶中，在加入15ml 甲基丙烯酸甲酯，摇匀溶解。

实验6 甲基丙烯酸甲酯的本体聚合甲基丙烯酸甲酯(PMMA) 由于其优良的机械性能、绝缘性能、耐候性、耐化学性，以及由其可以制得颜色丰富的产品，而被廣泛地应用到塑料工业和其他行业。

本体聚合是PMMA合成的主要方式。

本体聚合,或称"自包合"过程,是PMMA合成过程中,使用原料自身制备有机聚合物的方法。

聚合过程可以遵循$C_2H_2 + C_2H_2 \rightarrow C_4 H_4$的反应方式进行,在这里原料就是甲基丙烯酸甲酯本身。

聚合的方式不仅可以在室温条件下发生,还可以在较高的温度下发生，如275摄氏度。

聚合反应可以有内来或者外加催化剂加速，典型的催化剂有过氧化氢、N-真空、还原剂等。

在控制反应温度、压力、划分度和进料比等反应条件的情况下，本体聚合过程一般经历一个游离期，其期间主要涉及到增长的过程，期间的主要步骤有：凝固期，失效期和成熟期。

此外在本体聚合过程中，催化剂的选择也很重要，正确的选择有助于产品分散度的改善。

在PMMA的本体聚合过程中, 除了催化剂，还有其他要素影响反应的结果，如温度、噪音和湿度等，这些因素会影响反应的速度以及产品的物性。

一般来说，PMMA本体聚合时，适当的温度，即控制饱和气体压力，可以控制反应速度，从而获得稳定性好的产品。

湿度和噪音也会影响PMMA本体聚合的反应结果，在高湿度条件下，PMMA产品容易粘附，形成膜；在噪声作用下，PMMA的紊乱的聚合物结构会被打乱，使得PMMA的阻尼性能变差。

通过本体聚合，我们可以得到良好的PMMA材料，该材料具有优良的机械性能，耐化学性，耐候性和绝缘性。

此外，有机聚合物也可用于制备各种多彩的产品，在家具、家居用品行业中有广泛应用。

由于本体聚合过程价格低、但产品质量良好，因此已经被许多行业所接受。

高分子化学实验报告实验二甲基丙烯酸甲酯的本体聚合甲基丙烯酸甲酯的本体聚合一、实验目的1、了解本体聚合的原理，熟悉有机玻璃的制备方法2、观察整个聚合过程中体系粘度的变化过程二、实验原理甲基丙烯酸甲酯在过氧化苯甲酰引发剂存在下进行自由基聚合反应。

自由基加聚的工艺方法主要有四种：本体聚合、溶液聚合、悬浮聚合及乳液聚合。

本体聚合是指单体仅在少量的引发剂存在下进行的聚合反应，或者直接在热、光和辐照作用下进行的聚合反应。

聚甲基丙烯酸甲酯为无定形聚合物，具有高度的透明性，因此称为有机玻璃。

因它具有优良的光学性能，比重小，在低温下仍能保持其独特的物理性能而广泛的应用于建材、民用制品，尤其是航空工业上。

因此它是较重要的合成材料之一。

甲基丙烯酸甲酯在BPO引发下自由基聚合：自由基聚合属于连锁反应，一般有三个基元反应：链引发、链增长、链终止（有时还会出现链转移）反应。

1、引发剂分解nCH2CH3C COOCH3CH2CH3CCOOCH3n2、引发3、增长4、终止a、偶合终止b、歧化终止（甲基丙烯酸甲酯在 60℃以上时聚合以歧化终止为主）本实验采用本体聚合，当反应达到一定程度时粘度增大，大分子链自由基活性降低，阻碍了链自由基的相互结合，使链终止速度减慢，而小分子单体却依然可以自由与链结合，链增长速率不会受到影响，从而导致自动加速效应，内部温度急剧上升，又继续加剧反应，如此循环，而粘度又屏蔽热量，使局部温度过高，严重影响聚合物的性质，因此，，本体聚合要求严格控制不同阶段的反应温度，随时排出反应热。

三、实验药品及仪器药品：过氧化苯甲酰（BPO）、甲基丙烯酸甲酯（MMA）仪器：试管、具塞锥形瓶、恒温水浴锅、温度计实验装置如下图：四、实验步骤1、预聚：洗净并干燥玻璃仪器，同时加热水浴锅到80-90℃。

称取0.20g 引发剂BPO放入带磨口的圆底烧瓶中，再加入10.6mL单体MMA，轻轻盖上塞子（不要老是摇动），放入水浴锅中加热，当瓶内的预聚物粘度与甘油粘度相近时，立即停止加热。

甲基丙烯酸甲酯的本体聚合及成型一、实验目的1、了解本体聚合的原理。

2、熟悉型材有机玻璃的制备方法。

二、实验原理聚甲基丙烯酸甲酯具有优良的光学性能、密度小、机械性能好、耐候性好。

在航空、光学仪器、电器工业、日用品等方面又有广泛的用途。

为保证光学性能，聚甲基丙烯酸甲酯多采用本体聚合法合成。

甲基丙烯酸甲酯的本体聚合是按自由基聚合反应历程进行的，其活性中心为自由基。

反应包括链引发、链增长和链终止，当体系中含有链转移剂时，还可发生链转移发应。

本体聚合是不加其他介质，只有单体本身在引发剂或催化剂、热、光作用下进行的聚合，又称块状聚合。

本体聚合具有合成工序简单，可直接形成制品且产物纯度高的优点。

本体聚合的不足是随聚合的进行，转化率提高，体系黏度增大，聚合热难以散出，同时长链自由基末端被包裹，扩散困难，自由基双基终止速率大大降低，致使聚合速率急剧增大而出现自动加速现象，短时间内产生更多的热量，从而引起相对分子质量分布不均，影响产品性能，更为严重的则引起爆聚。

因此甲基丙烯酸甲酯的本体聚合一般采用三段法聚合，而且反应速率的测定只能在低转化率下完成。

三、主要试剂和仪器1.主要试剂名称试剂规格用量单体甲基丙烯酸甲酯精制30g引发剂偶氮二异丁腈AR 0.02g2、主要仪器100mL三口瓶，冷凝管，试管，恒温水浴，0～100℃温度计，玻璃板（两块），橡皮条。

四、实验步骤预聚体的制备1、取0.02g偶氮二异丁腈、30g甲基丙烯酸甲酯混合均匀，投入到100mL装有冷凝管、温度计和毛细管的磨口三口瓶中，搅拌、通冷凝水。

2、水浴加热，升温至75～80℃，反应20min后取样。

注意观察聚合体系的黏度，当体系具有一定黏度（预聚物转化率约7%～10%）时，则停止加热，并将聚合液冷却至50℃左右。

有机玻璃薄棒的成型1、将试管洗净、烘干，把预聚体加入至试管的2/3，把试管放入试管架中，在60～65℃水浴中恒温反应2h。

2、将试管架放入烘箱中，升温至95～100℃保持1h，即得到一根透明光洁的有机玻璃棒。

实验1 甲基丙烯酸甲酯本体聚合学时: 4一、实验目的1.通过实验了解本体聚合的基本原理和特点, 并着重了解聚合温度对产品质量的影响。

2.掌握有机玻璃制造的操作技术。

二、实验原理本体聚合又称为块状聚合, 它是在没有任何介质的情况下, 单体本身在微量引发剂的引发下聚合, 或者直接在热、光、辐射线的照射下引发聚合。

本体聚合的优点是: 生产过程比较简单, 聚合物不需要后处理, 可直接聚合成各种规格的板、棒、管制品, 所需的辅助材料少, 产品比较纯净。

但是, 由于聚合反应是一个链锁反应, 反应速度较快, 在反应某一阶段出现自动加速现象, 反应放热比较集中；又因为体系粘度较大, 传热效率很低, 所以大量热不易排出, 因而易造成局部过热, 使产品变黄, 出现气泡, 而影响产品质量和性能, 甚至会引起单体沸腾爆聚, 使聚合失败。

因此, 本体聚合中严格控制不同阶段的反应温度, 及时排出聚合热, 乃是聚合成功的关键问题。

当本体聚合至一定阶段后, 体系粘度大大增加, 这时大分子活性链移动困难, 但单体分子的扩散并不受多大的影响, 因此, 链引发、链增长仍然照样进行, 而链终止反应则因为粘度大而受到很大的抑制。

这样, 在聚合体系中活性链总浓度就不断增加, 结果必然使聚合反应速度加快。

又因为链终止速度减慢, 活性链寿命延长, 所以产物的相对分子质量也随之增加。

这种反应速度加快, 产物相对分子质量增加的现象称为自动加速现象(或称凝胶效应)。

反应后期, 单体浓度降低, 体系粘度进一步增加, 单体和大分子活性链的移动都很困难, 因而反应速度减慢, 产物的相对分子质量也降低。

由于这种原因, 聚合产物的相对分子质量不均一性(相对分子质量分布宽)就更为突出, 这是本体聚合本身的特点所造成的。

对于不同的单体来讲, 由于其聚合热不同、大分子活性链在聚合体系中的状态(伸展或卷曲)的不同；凝胶效应出现的早晚不同、其程度也不同。

并不是所有单体都能选用本体聚合的实施方法, 对于聚合热值过大的单体, 由于热量排出更为困难, 就不易采用本体聚合, 一般选用聚合热适中的单体, 以便于生产操作的控制。

实验一 甲基丙烯酸甲酯的本体聚合一、实验目的1、用本体聚合的方法制备有机玻璃（PMMA ），了解聚合原理和特点，特别是了解温度对产品性能的影响。

2、掌握有机玻璃制备技术，要求制备品无气泡、无损缺、透明光洁。

二、实验原理聚甲基丙烯酸甲酯（PMMA ）俗称有机玻璃，因它具有优良的光学性能，比重小，在低温下仍能保持其独特的物理性能而广泛的应用于建材、民用制品，尤其是航空工业上。

因此它是较重要的合成材料之一。

甲基丙烯酸甲酯单体既可进行自由基聚合，又可进行阴离子聚合。

本实验是过氧化二苯甲酰为引发剂进行自由基聚合。

应用MMA 本体聚合的引发剂主要是偶氮类与过氧化物类油溶性引发剂。

以过氧化二苯甲酰（BPO ）引发聚合反应为例：1、引发剂分解2、引发3、增长4、终止a 、偶合终止b 、歧化终止（甲基丙烯酸甲酯在60℃以上时聚合以歧化终止为主）由以上反应历程可知，所用过氧化物在加热时产生自由基，它们参与组成聚合物。

由此，称所用过氧化物为“引发剂”而不是催化剂。

聚合反应是一个连锁反应，反应速度较快，随着聚合产物增加出现自动加速现象，并且甲基丙烯酸甲酯并不是聚合物的良溶剂，长链自由基有一定程度的卷曲，自动加速效应更加明显，因为引发是通过小分子的单分子分解发生的，而生长只需要单体移动到生长链的末端，所有这两个过程的速率在聚合初期不特别依赖于相应反应物在介质中扩散的能力。

另一方面，双分子终止需要在粘度增加到一定程度后，终止速率将为扩散速率所控制，而引发和生长速率仍不受影响。

这种在速率上的不连续性突然破坏了连锁反应的稳定状态；终止的链数将少于开始生长的链数，导致聚合速率与放热速率随反应进行反而增加。

这种由于聚合物浓度增加、粘度增加而产生的效应称之为特罗姆斯多沃-诺里什（Trommsdorff-Norrish）即自动加速效应。

由于粘度增加，散热困难，有时会产生激烈的爆炸。

本体聚合又称块状聚合，它是在没有任何介质存在下，单体本身在微量引发剂下聚合或者直接用热与光、辐射线照射引发聚合。
