交流接触器的功能

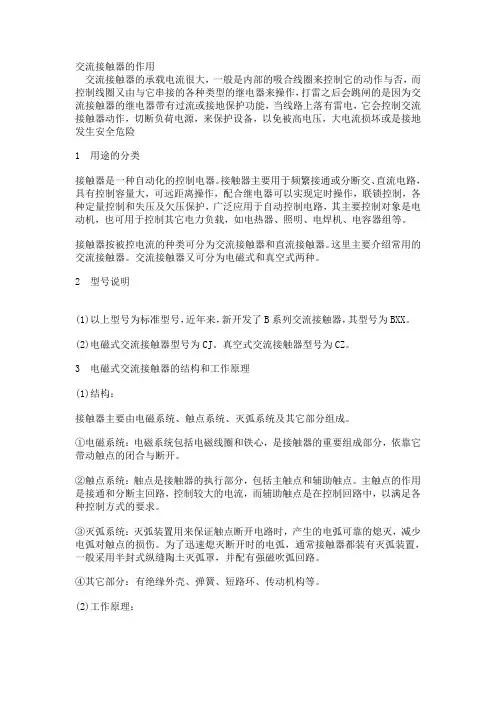

交流接触器的作用

交流接触器的承载电流很大，一般是内部的吸合线圈来控制它的动作与否，而控制线圈又由与它串接的各种类型的继电器来操作，打雷之后会跳闸的是因为交流接触器的继电器带有过流或接地保护功能，当线路上落有雷电，它会控制交流接触器动作，切断负荷电源，来保护设备，以免被高电压，大电流损坏或是接地发生安全危险

1 用途的分类

接触器是一种自动化的控制电器。接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。这里主要介绍常用的交流接触器。交流接触器又可分为电磁式和真空式两种。

2 型号说明

(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)电磁式交流接触器型号为CJ。真空式交流接触器型号为CZ。

3 电磁式交流接触器的结构和工作原理

(1)结构：

接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。

④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。

(2)工作原理： 当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。

- 1 - 交流接触器的用途及使用方法

交流接触器是一种电气设备，用于控制电路中的电流。交流接触器的主要作用是控制电动机的启动、停止和反转，以及控制电路中的电流大小和方向。在工业生产中，交流接触器广泛应用于电力、机械、冶金、石化、轻工等领域，是实现自动化控制的重要设备之一。

一、交流接触器的用途

1、电动机控制：交流接触器可以控制电动机的启动、停止和反转。在电动机启动时，交流接触器将电源接通到电动机，使电动机开始运转；在电动机停止时，交流接触器将电源断开，使电动机停止运转；在电动机需要反转时，交流接触器可以改变电路中电动机的相序，使电动机反转。

2、电路控制：交流接触器可以控制电路中的电流大小和方向。在电路中，交流接触器通常用于控制灯光、电器等设备的开关，以及控制电路中的电流大小和方向。

3、自动化控制：交流接触器是实现自动化控制的重要设备之一。在自动化控制系统中，交流接触器可以接收来自传感器、控制器等设备的信号，根据预设的控制程序，控制电路中的电流大小和方向，从而实现自动化控制。

二、交流接触器的使用方法

1、安装：交流接触器的安装应符合电气安全规范，避免安装位置过于潮湿、温度过高或过低等情况。在安装交流接触器时，应注 - 2 - 意接线的正确性和紧固度，以及接线端子的保护。

2、接线：交流接触器的接线应符合电气安全规范，避免接线不当导致电流过大、电路短路等情况。在接线时，应注意电源、负载、控制信号等线路的正确连接，以及线路的保护和接地。

3、使用：交流接触器的使用应符合电气安全规范，避免长时间过载、过热等情况。在使用交流接触器时，应注意控制信号的正确输入和输出，以及交流接触器的工作状态和指示灯的显示。

4、维护：交流接触器的维护应符合电气安全规范，避免误操作导致电气事故。在维护交流接触器时，应注意切断电源，并使用专业工具进行检修和更换，以保证交流接触器的正常工作。

交流接触器的用途及使用方法

1 什么是接触器

接触器属于电气控制元件的一种，主要用于控制电气信号的通断，并能控制较大功率的电气负载。其构造和原理类似于自动开关，但接触器自带电源。

2 接触器的用途

接触器在工业和民用电气设备中广泛使用，其主要作用是在电路中切换电器的通断状态。例如在电动机的控制电路中可以通过接触器实现开关电机的启停、正反转、调速等功能。接触器还可以应用于照明设备、暖通空调设备、电炉等电气设备的控制电路中。

3 接触器的使用方法

接触器的正确使用非常重要，可以避免损坏电气设备，同时有助于提高电气设备的运行效率与安全性。使用接触器时需要注意以下几点：

1. 接触器安装：接触器需要安装在通风良好的地方，远离水分和腐蚀化学药品等有害物质。安装时需要注意接线的正确性和牢固性。

2. 接触器选型：需要根据电气负载功率和电气系统电压等参数选择相应的接触器。过大会浪费能源，过小会导致接触器失效。

3. 接触器操作：使用时应该注意操作规范，不要过度重压，造成接触器过度磨损。 4. 接触器维护：定期检查接触器接线是否鎏光、接触器是否正常启动，以免在工作过程中发生短路等故障。

总之，正确使用接触器可以避免故障发生，同时可以保证电气设备的正常运行。同时，在使用接触器时需要注意安全性和维修保养，从而保障电气设备和人身安全。

交流接触器的工作原理

交流接触器是一种常用的电器元件，主要用于控制交流电路的开关操作。它的工作原理是利用电磁吸合力和弹簧的弹力相互作用，实现接通和断开电路的功能。

当交流接触器处于断开状态时，电磁线圈中无电流通过，此时弹簧会使触点张开，使得电路断开，不传导电流。当需要闭合电路时，通常需要一个外部开关或者控制电路通过线圈输入电流。

当线圈中通过电流时，其中产生的磁场会与磁铁的磁场相互作用，从而产生一个电磁吸合力。这个吸合力会克服弹簧的弹力，使得触点关闭，两个接点之间形成通路。此时电流可以顺利通过接触器，实现了电路的闭合。

如果外部控制电路断开电流，电磁吸合力消失，弹簧的弹力会将触点分开，打开电路。在这个过程中，接触器完成了对电路的断开操作。

交流接触器工作原理的关键在于电磁力和弹簧力的平衡。只有电磁吸合力大于或等于弹簧的弹力时，才能使得触点闭合；而当电磁吸合力小于弹簧的弹力时，触点会自动分开，实现断开电路。

除了电磁吸合力和弹簧力之外，交流接触器还存在一些辅助装置，如电弧熄灭器和阻尼装置等，用于保护触点不受电弧侵蚀，延长接触器的使用寿命。

总而言之，交流接触器通过电磁吸合力和弹簧力的相互作用，实现交流电路的开关操作。它在电力系统、电机控制和自动化领域等方面有着广泛的应用。
