编码器与译码器实验报告

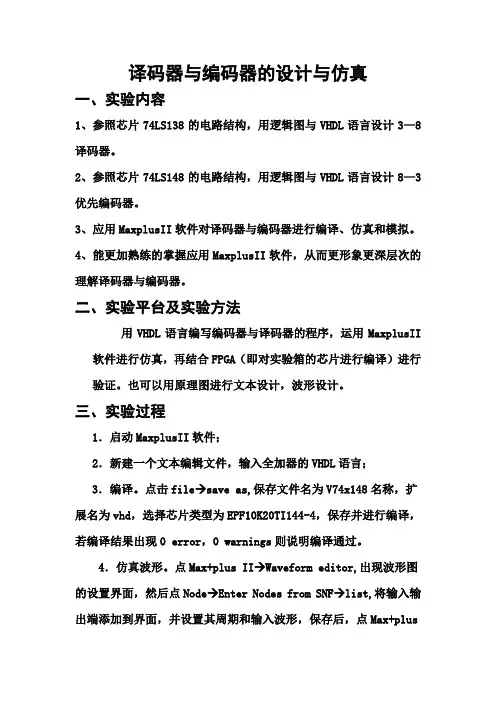

译码器与编码器的设计与仿真

一、实验内容

1、参照芯片74LS138的电路结构，用逻辑图与VHDL语言设计3—8译码器。

2、参照芯片74LS148的电路结构，用逻辑图与VHDL语言设计8—3优先编码器。

3、应用MaxplusII软件对译码器与编码器进行编译、仿真和模拟。

4、能更加熟练的掌握应用MaxplusII软件，从而更形象更深层次的理解译码器与编码器。

二、实验平台及实验方法

用VHDL语言编写编码器与译码器的程序，运用MaxplusII软件进行仿真，再结合FPGA（即对实验箱的芯片进行编译）进行验证。也可以用原理图进行文本设计，波形设计。

三、实验过程

1．启动MaxplusII软件；

2．新建一个文本编辑文件，输入全加器的VHDL语言；

3．编译。点击filesave as,保存文件名为V74x148名称，扩展名为vhd，选择芯片类型为EPF10K20TI144-4，保存并进行编译，若编译结果出现0 error，0 warnings则说明编译通过。

4．仿真波形。点Max+plus IIWaveform editor,出现波形图的设置界面，然后点NodeEnter Nodes from SNFlist,将输入输出端添加到界面，并设置其周期和输入波形，保存后，点Max+plus IISimulator，即可仿真出输出的波形。

5．配置芯片。点Max+plus IIFloorplan editor，将

Unassigned Nodes & 栏中，电路的输入输出节点标号直接用鼠标

“拖到” 想分配的引脚上,Max+plusIIprogrammerconfiguer,然后就可以操作试验箱，观察全加器的工作情况。

四、实验结果

实验步骤：

1、用VHDL语言编写编码器的程序

2、将上述程序保存为文件名为V74x148的文件，点击Maxplus里的compiler进行编译，点击start，如果出现0 error，0 warnings，则编译成功。

实验三 译码器与编码器的设计与仿真

一、实验内容

1．参照芯片74LS138的电路结构，用VHDL语言设计3-8译码器；

2．参照芯片74LS148的电路结构，用VHDL语言设计8-3优先编码器。

二、电路功能介绍

1．74148：8-3优先编码器（8 to 3 Priority Encoder）

用途：将各种输入信号转换成一组二进制代码，使得计算机可以识别这一信号的作用。键盘里就有大家天天打交道的编码器，当你敲击按键时，被敲击的按键被键盘里的编码器编码成计算机能够识别的ASCII码。译码器与编码器的功能正好相反。

2．74138：3-8译码器（3 to 8 Demultiplexer），也叫3-8解码器

用途：用一组二进制代码来产生各种独立的输出信号，这种输出信号可以用来执行不同的工作。显示器中的像素点受到译码器的输出控制。

逻辑框图：用逻辑符号（Symbol）来解释该电路输入与输出信号之间的逻辑关系，既省事又直观。如下图所示。

一、编码器

1.VHDL实现

library IEEE;

use IEEE.std_logic_1164.all;

entity pencoder is

port ( i7,i6,i5,i4,i3,i2,i1,i0:in STD_LOGIC;

a2,a1,a0,idle:out STD_LOGIC); 解码信号输出端 低电平有效 代码输入端

使能输入端 end pencoder;

architecture pencoder_arch of pencoder is

signal h:STD_LOGIC_VECTOR(7 downto 0);

begin

h(7)<=i7;

h(6)<=i6 and not i7;

h(5)<=i5 and not i6 and not i7;

h(4)<=i4 and not i5 and not i6 and not i7;

1

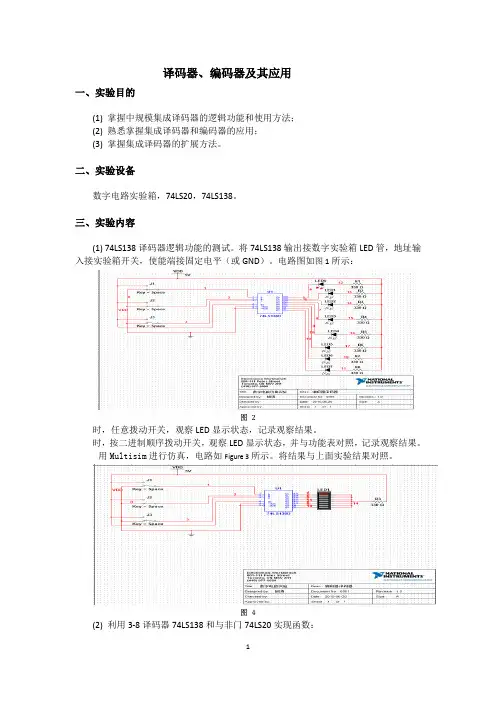

译码器、编码器及其应用

一、实验目的

(1) 掌握中规模集成译码器的逻辑功能和使用方法；

(2) 熟悉掌握集成译码器和编码器的应用；

(3) 掌握集成译码器的扩展方法。

二、实验设备

数字电路实验箱，74LS20，74LS138。

三、实验内容

(1) 74LS138译码器逻辑功能的测试。将74LS138输出接数字实验箱LED管，地址输入接实验箱开关，使能端接固定电平（或GND）。电路图如图1所示：

图 2

时，任意拨动开关，观察LED显示状态，记录观察结果。

时，按二进制顺序拨动开关，观察LED显示状态，并与功能表对照，记录观察结果。

用Multisim进行仿真，电路如Figure 3所示。将结果与上面实验结果对照。

图 4

(2) 利用3-8译码器74LS138和与非门74LS20实现函数：

2

四输入与非门74LS20的管脚图如下：

对函数表达式进行化简：

按图 5所示的电路连接。并用Multisim进行仿真，将结果对比。

图 6

(3) 用两片74LS138组成4-16线译码器。

因为要用两片3-8实现4-16译码器，输出端子数目刚好够用。

而输入端只有 三个，故要另用使能端进行片选使两片138译码器进行分时工作。而实验台上的小灯泡不够用，故只用一个灯泡，而用连接灯泡的导线测试，在各端子上移动即可。在multisim中仿真电路连接如图 7所示（实验台上的电路没有接下面的两个8灯LED）：

3

图 8

四、实验结果

(1) 74LS138译码器逻辑功能的测试。

当输入时，应该是输出低电平，故应该第一个小灯亮。实际用实验台测试时，LE0灯显示如图 9所示。当输入时，应该是输出低电平，故理论上应该第二个小灯亮。实际用实验台测试时，LE0灯显示如Figure 6所示。

图 10

4

图 11

同理进行其他的测试。将测试结果列为真值表，如下：
