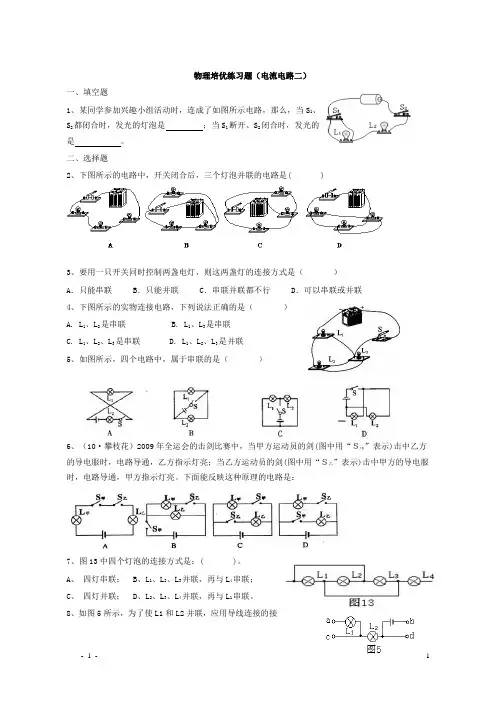

一、填空题
1、某同学参加兴趣小组活动时，连成了如图所示电路，那么，当S1、S2都闭合时，发光的灯泡是 ；当S1断开、S2闭合时，发光的是 。
二、选择题
2、下图所示的电路中，开关闭合后，三个灯泡并联的电路是( )
3、要用一只开关同时控制两盏电灯，则这两盏灯的连接方式是（ ）
A．只能串联 B．只能并联 C．串联并联都不行 D．可以串联或并联
4、下图所示的实物连接电路，下列说法正确的是（ ）
A. L1、L2是串联 B. L1、L3是串联
C. L1、L2、L3是串联 D. L1、L2、L3是并联
5、如图所示，四个电路中，属于串联的是（ ）
6、（10·攀枝花）2009年全运会的击剑比赛中，当甲方运动员的剑(图中用“Ｓ甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮；当乙方运动员的剑(图中用“Ｓ乙”表示)击中甲方的导电服时，电路导通，甲方指示灯亮。下面能反映这种原理的电路是：
7、图13中四个灯泡的连接方式是：( )。
A、 四灯串联； B、L1、L2、L3并联，再与L4串联；
C、 四灯并联； D、L2、L3、L4并联，再与L1串联。
8、如图5所示，为了使L1和L2并联，应用导线连接的接线柱是：( )。 - 2 - 2 A、 a与b； B、a与c，c与b； C、c与b，a与d； D、a与b，a与d。
三、作图题
9、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图， ( 导线不能交叉 ) 要求：
(1) 只闭合 S 1 时，红灯发光，绿灯不发光
(2)S 1 、 S 2 都闭合时，两灯都发光
(3) 只闭合 S 2 时，两灯均不发光。
10、请在虚线框内画出实物图的电路图
11、按照图1所示的电路图，将图2中各元件连接起来。（用笔画线表示导线，导线不许交叉）

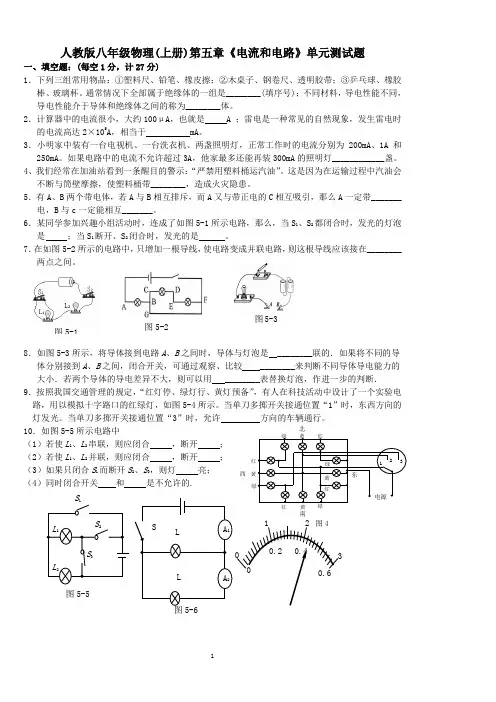

1 图5-1 人教版八年级物理(上册)第五章《电流和电路》单元测试题
一、填空题：(每空1分，计27分)
1．下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。通常情况下全部属于绝缘体的一组是________(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为________体。
2．计算器中的电流很小，大约100μA，也就是 A
；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA。
3．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA。如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____________盏。
4、我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。
5．有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。
6．某同学参加兴趣小组活动时，连成了如图5-1所示电路，那么，当S1、S2都闭合时，发光的灯泡是 ；当S1断开、S2闭合时，发光的是 。
7．在如图5-2所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。
8．如图5-3所示，将导体接到电路A、B之间时，导体与灯泡是 ________联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 ________来判断不同导体导电能力的大小．若两个导体的导电差异不大，则可以用 ________表替换灯泡，作进一步的判断．
9．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，有人在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图5-4所示。当单刀多掷开关接通位置“1”时，东西方向的

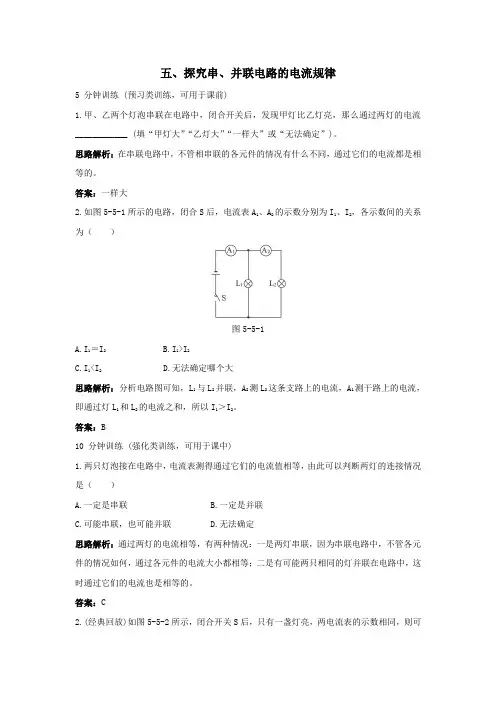

五、探究串、并联电路的电流规律
5 分钟训练 (预习类训练，可用于课前)
1.甲、乙两个灯泡串联在电路中，闭合开关后，发现甲灯比乙灯亮，那么通过两灯的电流____________ (填“甲灯大”“乙灯大”“一样大”或“无法确定”)。
思路解析：在串联电路中，不管相串联的各元件的情况有什么不同，通过它们的电流都是相等的。
答案：一样大
2.如图5-5-1所示的电路，闭合S后，电流表A1、A2的示数分别为I1、I2，各示数间的关系为（ ）
图5-5-1
A.I1＝I2 B.I1>I2
C.I1
思路解析：分析电路图可知，L1与L2并联，A2测L2这条支路上的电流，A1测干路上的电流，即通过灯L1和L2的电流之和，所以I1＞I2。
答案：B
10 分钟训练 (强化类训练，可用于课中)
1.两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是（ ）
A.一定是串联 B.一定是并联
C.可能串联，也可能并联 D.无法确定
思路解析：通过两灯的电流相等，有两种情况：一是两灯串联，因为串联电路中，不管各元件的情况如何，通过各元件的电流大小都相等；二是有可能两只相同的灯并联在电路中，这时通过它们的电流也是相等的。
答案：C
2.(经典回放)如图5-5-2所示，闭合开关S后，只有一盏灯亮，两电流表的示数相同，则可能的原因是（ ）
A.灯L1断路 B.灯L1短路
C.灯L2断路 D.灯L2短路
图5-5-2 图5-5-3
思路解析：本题可采用排除法。若选A，因为A1与L1串联，L1断路，即没有电流通过L1，故A1的示数为零，与已知“两电流表的示数相同”矛盾，故A错误。
若选B或D，因为灯L1与L2并联，L1(或L2)短路，L2(或L1)必然同时也被短路，结果两灯都不会亮，与已知“有一盏灯亮”矛盾，故B和D都错误。
图5-1 人教版八年级物理(上册)第五章《电流和电路》单元测试题
一、填空题：(每空1分，计27分)
1．下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。通常情况下全部属于绝缘体的一组是________(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为________体。
2．计算器中的电流很小，大约100μA，也就是 A ；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于 mA。
3．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA。如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____________盏。
4、我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。
5．有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。
6．某同学参加兴趣小组活动时，连成了如图5-1所示电路，那么，当S1、S2都闭合时，发光的灯泡是 ；当S1断开、S2闭合时，发光的是 。
7．在如图5-2所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。
8．如图5-3所示，将导体接到电路A、B之间时，导体与灯泡是 ________联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 ________来判断不同导体导电能力的大小．若两个导体的导电差异不大，则可以用 ________表替换灯泡，作进一步的判断．
9．按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，有人在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图5-4所示。当单刀多掷开关接通位置“1”时，东西方向的 灯发光。当单刀多掷开关接通位置“3”时，允许 方向的车辆通行。
