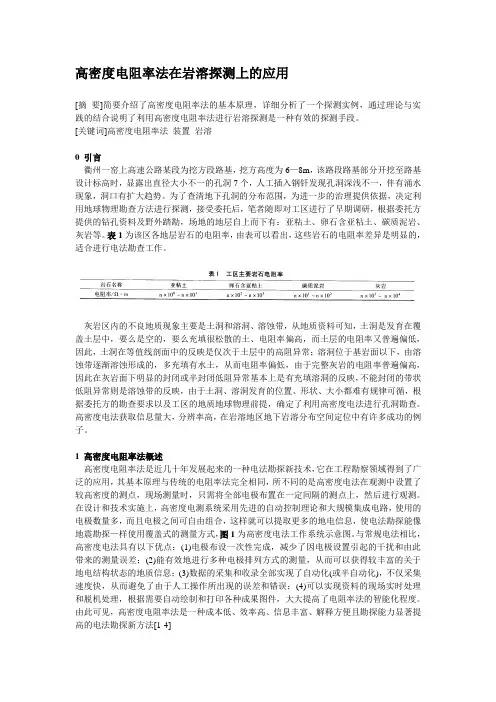

高密度电阻率法在岩溶探测上的应用

[摘 要]简要介绍了高密度电阻率法的基本原理，详细分析了一个探测实例，通过理论与实践的结合说明了利用高密度电阻率法进行岩溶探测是一种有效的探测手段。

[关键词]高密度电阻率法 装置 岩溶

0 引言

衢州一窑上高速公路某段为挖方段路基，挖方高度为6—8m，该路段路基部分开挖至路基设计标高时，显露出直径大小不一的孔洞7个，人工插入钢钎发现孔洞深浅不一，伴有涌水现象，洞口有扩大趋势。为了查清地下孔洞的分布范围，为进一步的治理提供依据，决定利用地球物理勘查方法进行探测，接受委托后，笔者随即对工区进行了早期调研，根据委托方提供的钻孔资料及野外踏勘，场地的地层自上而下有：亚粘土、卵石含亚粘土、碳质泥岩、灰岩等。表1为该区各地层岩石的电阻率，由表可以看出，这些岩石的电阻率差异是明显的，适合进行电法勘查工作。

灰岩区内的不良地质现象主要是土洞和溶洞、溶蚀带，从地质资料可知，土洞是发育在覆盖土层中，要么是空的，要么充填很松散的土、电阻率偏高，而土层的电阻率又普遍偏低，因此，土洞在等值线剖面中的反映是仅次于土层中的高阻异常；溶洞位于基岩面以下，由溶蚀带逐渐溶蚀形成的，多充填有水土，从而电阻率偏低，由于完整灰岩的电阻率普遍偏高，因此在灰岩面下明显的封闭或半封闭低阻异常基本上是有充填溶洞的反映，不能封闭的带状低阻异常则是溶蚀带的反映，由于土洞、溶洞发育的位置、形状、大小都难有规律可循，根据委托方的勘查要求以及工区的地质地球物理前提，确定了利用高密度电法进行孔洞勘查。高密度电法获取信息量大，分辨率高，在岩溶地区地下岩溶分布空间定位中有许多成功的例子。

1 高密度电阻率法概述

高密度电阻率法是近几十年发展起来的一种电法勘探新技术，它在工程勘察领域得到了广泛的应用，其基本原理与传统的电阻率法完全相同，所不同的是高密度电法在观测中设置了较高密度的测点，现场测量时，只需将全部电极布置在一定间隔的测点上，然后进行观测。在设计和技术实施上，高密度电测系统采用先进的自动控制理论和大规模集成电路，使用的电极数量多，而且电极之间可自由组合，这样就可以提取更多的地电信息，使电法勘探能像地震勘探—样使用覆盖式的测量方式，图1为高密度电法工作系统示意图。与常规电法相比，高密度电法具有以下优点：(1)电极布设一次性完成，减少了因电极设置引起的干扰和由此带来的测量误差；(2)能有效地进行多种电极排列方式的测量，从而可以获得较丰富的关于地电结构状态的地质信息；(3)数据的采集和收录全部实现了自动化(或半自动化)，不仅采集速度快，从而避免了由于人工操作所出现的误差和错误；(4)可以实现资料的现场实时处理和脱机处理，根据需要自动绘制和打印各种成果图件，大大提高了电阻率法的智能化程度。由此可见，高密度电阻率法是一种成本低、效率高、信息丰富、解释方便且勘探能力显著提高的电法勘探新方法[1-4]

高密度电阻率法原理

高密度电阻率法（High-Density Resistivity Method）是地球物理探测方法中的一种，用于研究地下介质的电阻率分布。其原理是基于电阻率和导电性质的差异，通过在地下埋设电极、注入电流并测量电位差，得到地下介质的电阻率分布信息。

高密度电阻率法首先需要选择合适的电极配置，通常采用正交电极排列的方式。首先在地下埋设固定间距的电极，通常为四极、八极或更多。然后，在一对相邻的电极之间通入稳定的电流，产生人工电场。电流流经地下介质时，会受到地下介质电阻率的影响，而产生电位差。

根据欧姆定律和电极间距、电阻率的关系，可以得到地下介质的电阻率分布。如果电阻率不均匀，则电流趋向于沿着相对较低电阻率的路径流动。因此，测量电位差的大小和位置，可以推断地下介质的电阻率分布。

对于高密度电阻率法，除了在地下的电极配置上进行工艺优化来实现高密度的布放，还需要关注测量的精度和可靠性。为了提高测量精度，通常采用双极、四极、六极等不同的电极配置方式，并使用相同的电极配置进行多次测量，以提高测量结果的可靠性。

高密度电阻率法的应用范围广泛，可以用于勘探地壳结构、地下水体分布、地下岩石、土壤结构、矿产资源等。在工程勘察中，可以使用高密度电阻率法来评估地质地形的稳定性和建筑物的基础设计。同时，在水资源管理和环境保护领域，高密度电阻率法也被广泛应用于地下水位测量、水流分析、地下水污染检测等方面的研究。

高密度电阻率法具有以下优点：非侵入式探测、操作简便、成本较低、测量精度高、分辨率较好。但也存在一些局限性，比如对测量现场和数据处理要求较高，需要专业人员进行操作和解译。

总之，高密度电阻率法是一种有效的地球物理勘探方法，可以用于研究地下介质的电阻率分布。通过在地下埋设电极、注入电流并测量电位差，可以推断地下介质的电阻率分布情况。在地质、水文、环境等领域都有广泛的应用前景。
