GPON网络业务配置指导

一、配置指引

1.1 数据规划

配置项 数据

宽带业务VLAN 外层VLAN ：1001、内层VLAN：1100

语音业务VLAN 外层VLAN：1007、内层VLAN：1101

OLT的上行端口 0/19/0、0/20/0

OLT的PON口 0/18/1

宽带业务DBA模板 索引号：10、模板类型：type4、最大带宽：10Mbit/s

语音业务DBA模板 索引号：11、模板类型：type1、固定带宽：2Mbit/s

ONT线路模板 索引号：99

ONT业务模板 索引号：99

ONT序号 ONT ID：0

ONT SN码 485754432EF9EE26

宽带业务ETH口 ETH1、ETH2、ETH3、ETH4

语音业务IPHOST口 IPHOST

1.2 配置流程图

1.3 配置步骤

步骤1: 创建VLAN、加入上行端口

MA5680T(config)#vlan 1001 smart

MA5680T(config)#vlan 1007 smart

//创建宽带业务外层VLAN 1001、语音业务外层VLAN 1007，设置VLAN类型为Smart

MA5680T(config)# vlan attrib 1001 q-in-q

MA5680T(config)# vlan attrib 1007 q-in-q

//设置业务外层VLAN属性为QinQ

MA5680T(config)#port vlan 1001 0/19 0

MA5680T(config)#port vlan 1007 0/19 0 OLT上配置宽带业务流 添加ONT OLT上添加ONT线路模板 OLT上配置VLAN上行口 OLT上创建VLAN 开始

是否有合适的ONT线路模板？ 否

是

OLT上添加ONT业务模板 是否有合适的ONT业务模板？ 否

是 添加DBA模板和流量模板 否

是 有合适的DBA模板和流量模板？

OLT上配置语音业务流

保存

结束 MA5680T(config)#port vlan 1001 0/20 0

MA5680T(config)#port vlan 1007 0/20 0

//将上行端口0/19/0、0/20/0放通新增的业务VLAN

配置VLAN后，查询VLAN配置的指令：

display vlan all

display vlan 1001

VLAN配置查询.log

步骤2: 配置DBA 模板

首先使用display dba-profile命令查询系统中已存在的DBA模板。如果系统中已有的模板能满足需求，则可以直接在后面引用而无需重新配置新DBA模板；如不能满足需求，则执行如下命令添加新DBA模板。

MA5680T(config)#dba-profile add profile-id 10 type4 max 10240

MA5680T(config)#dba-profile add profile-id 11 type1 fix 2048

//模板索引号为10的DBA模板的类型为Type4，最大带宽为10M；模板索引号为11的DBA模板的类型为Type1，固定带宽为2M。

配置DBA模板前后的DBA模板相关查询指令：

display dba-profile all

display dba-profile profile-id 10

display dba-profile profile-name XXX

DBA模板查询.log

步骤3: 配置线路模板

首先使用display ont-lineprofile gpon all命令查询系统中已存在的线路模板。如果系统中已有的模板能满足需求，则可以直接在后面引用而无需重新配置新线路模板；如不能满足需求，则执行如下命令添加新线路模板。

MA5680T(config)#ont-lineprofile gpon profile-id 99 profile-name "KuanDai-4M-YY-2M"

//添加索引号为10的GPON ONT线路模板，命名为“KuanDai-10M-YY-2M”。

MA5680T(config-gpon-lineprofile-10)#tcont 1 dba-profile-id 10

//将ID为1的T-CONT和ID为10的DBA模板绑定

MA5680T(config-gpon-lineprofile-10)#tcont 2 dba-profile-id 11

//将ID为2的T-CONT和ID为11的DBA模板绑定

MA5680T(config-gpon-lineprofile-10)#gem add 1 eth tcont 1

//增加索引号为1的GEM port用于承载ETH类型业务流，GEM port 1绑定到T-CONT 1

MA5680T(config-gpon-lineprofile-10)#gem add 2 eth tcont 2

//增加索引号为2的GEM port用于承载语音类型业务流，GEM port 2绑定到T-CONT 2

MA5680T(config-gpon-lineprofile-10)#gem mapping 1 0 vlan 1000

//将用户侧VLAN为1000的业务流映射到GEM port 1

MA5680T(config-gpon-lineprofile-10)#gem mapping 2 0 vlan 500

//将用户侧VLAN为500的业务流映射到GEM port 2

MA5680T(config-gpon-lineprofile-10)#commit

//配置完成后，使用commit命令使配置的参数生效

MA5680T(config-gpon-lineprofile-10)#quit 线路模板相关查询命令：

display ont-lineprofile gpon all

display ont-lineprofile gpon profile-id 10

display ont-lineprofile gpon profile-name XXX

线路模板查询.log

步骤4: 配置业务模板

首先使用display ont-srvprofile gpon all命令查询系统中已存在的业务模板。如果系统中已有的模板能满足需求，则可以直接在后面引用而无需重新配置新业务模板；如不能满足需求，则执行如下命令添加业务路模板。

MA5680T(config)#ont-srvprofile gpon profile-id 99 profile-name "KuanDai-10M-YY-2M"

//添加索引号为99的GPON ONT线路模板，命名为“KuanDai-10M-YY-2M”。

MA5680T(config-gpon-srvprofile-10)ont-port pots 2 eth 4

//定义4个ETH端口，2个POTS端口

MA5680T(config-gpon-srvprofile-10)port vlan eth 1 1000

MA5680T(config-gpon-srvprofile-10)port vlan eth 2 1000

MA5680T(config-gpon-srvprofile-10)port vlan eth 3 1000

MA5680T(config-gpon-srvprofile-10)port vlan eth 4 1000

//4个ETH端口所属用户VLAN为1000

MA5680T(config-gpon-srvprofile-10)port vlan iphost 500

//POTS端口所属用户VLAN为500

MA5680T(config-gpon-srvprofile-10)commit

//配置完成后，使用commit命令使配置的参数生效

MA5680T(config-gpon-srvprofile-10)quit

业务模板相关查询命令：

display ont-srvprofile gpon all

display ont-srvprofile gpon profile-id 10

display ont-srvprofile gpon profile-name XXX

业务模板查询.log

步骤5: 添加新ONU

MA5680T(config)#interface gpon 0/18

//进入OLT槽位配置模式

MA5680T(config-if-gpon-0/18)#ont add 1 0 sn-auth "485754432EF9EE26" always-on omci ont-lineprofile-id 99

ont-srvprofile-id 99

//在OLT的0/18/1端口下添加一个序号为0的ONU，使用SN码认证，绑定线路模板ID为99，绑定业务模板ID为99

MA5680T(config-if-gpon-0/18)#ont port native-vlan 1 0 eth 1 vlan 1000

MA5680T(config-if-gpon-0/18)#ont port native-vlan 1 0 eth 2 vlan 1000

MA5680T(config-if-gpon-0/18)#ont port native-vlan 1 0 eth 3 vlan 1000

MA5680T(config-if-gpon-0/18)#ont port native-vlan 1 0 eth 4 vlan 1000

MA5680T(config-if-gpon-0/18)#ont port native-vlan 1 0 iphost vlan 500

合集下载

华为GPON配置

华为GPON配置

MA5680T与MA5620G组网

1.1.1 数据规划

表1 数据规划

设备 配置项 数据

MA5680T：V800R105C33B033

GPBC板 GPON口：0/1/0

GICG板 上行口：0/18/0

VLAN 网管VLAN: 1301 宽带业务VLAN：2

ONT Ontid:0 ;Dba-profileid:12 tontid:1（宽带和网管业务）;

宽带Gemport-id:128；网管Gemport-id:129

网管 网管IP地址：192.168.100.1/24 ;网关：192.168.100.254

用户 宽带业务VLAN: 2

MA5620G：

V800R305C02B022 GP1A 上行口：固定为0/0/1。

VLAN 网管VLAN: 1301； 宽带业务VLAN：2

网管 网管IP地址：192.168.100.2/24 ;网关：192.168.100.254/24

用户 用户接口：0/1/1

1.1.2 业务配置流程

1. MA5680T的数据业务配置

图2 MA5680T的数据业务配置流程

步骤1：创建VLAN

例： MA5680T(config)#vlan 1301mart 监控VLAN

MA5680T(config)#vlan 2 smart 用户VLAN

步骤2：加入上行端口

例： MA5680T(config)#port vlan 100 0/18 0 透传上行口

MA5680T(config)#port vlan 1002 0/18 0

步骤3：配置网管

例： MA5680T(config)#interface vlanif 1301

MA5680T(config-if-vlanif1301)# ip address 192.168.100.1 255.255.255.0

步骤4：配置ONT管理模版及地址

华为OLT MA5680T GPON开局指导 配置指南

华为OLT MA5680T GPON开局指导 配置指南

2022-4-25 华为机密，未经许可不得扩散 第1页, 共14页

GPON开局指导

1、业务配置

1.1 组网

1.2 数据规划

5680T一般是单光口上行

1.2.1 如果有窄带业务（ONU是5620G）

5680T上需要创建3个公网VLAN：一个管理VLAN，8512/6505直接透传，由BAS/BRAS终结；一个宽带业务外层VLAN，5620G为宽带业务打上内层VLAN，到5680T后起QinQ打上外层VLAN，8512/6505直接透传外层VLAN，由BAS/BRAS终结外层VLAN和内层VLAN；一个窄带业务VLAN，这个窄带业务VLAN同时也是5620G的管理VLAN，8512/6505直接透传，由软交换终结； BAS/BRAS 软交换

8512/6505

5680T

5620G/5626G 城域网 承载网

2022-4-25 华为机密，未经许可不得扩散 第2页, 共14页

1.2.2 如果没有窄带业务（ONU是5626E）

5680T上需要创建2个公网VLAN：一个管理VLAN，8512/6505直接透传，由BAS/BRAS终结；一个宽带业务外层VLAN，5620G为宽带业务打上内层VLAN，到5680T后起QinQ打上外层VLAN，8512/6505直接透传外层VLAN，由BAS/BRAS终结外层VLAN和内层VLAN；

//以上为5680T主流数据规划

1.3 GPON配置的一些概念

DBA（动态带宽分配）：控制每个ONU上行时的带宽，5680T上有缺省的DBA模板，DBA是为ONU上行时动态分配带宽，是个上行的概念，在下行中没有DBA的概念；

T-CONT：ONT上的物理资源，只有绑定了DBA模板后，才能够用于承载业务，绑定成功后，T-CONT可以依据DBA模板中的不同配置，提供灵活的动态带宽分配方案；

GEM Port：在配置GPON接入业务前，必需首先使用此命令增加业务传输通道，即GEM Port，增加成功后，先使用ont gemport bind命令与ONT的T-CONT绑定，再使用ont gemport

华为GPON配置方式

华为GPON配置方式

MA5680T

宽带及语音业务配置

1

．

创建

VLAN

并添加上行口

MA5680T(config)#vlan 100 smart （配置语音

VLAN

）

MA5680T(config)#

vlan 101 smart

（配置宽带

VLAN

）

MA5680T(config)#

port vlan 100 0/19 0

（将语音

VLAN

加入上行端口）

MA5680T(config)#

port vlan 101 0/19 1

（将宽带

VLAN

加入上行端口）

2

．

创建

DBA

模板

MA5680T(config)#

DBA-profile add profile-id

100

type3 assure 10240 max 102400

（

说明：

100--

DBA

模板的

ID

号，可以取值

10--512

之间，

type3 assure 10240 max 102400

可以固定配置，每一台

ONU

的上行带宽平均

100M

。建议和实际的限速值相同，方便记忆。只需要开局时配置即可，不需要重

复配置，

可以重复引用，

EPON

、

GPON

都可以引用。

使用

display

cur

命令查看。

）

3

．

配置线路模板

MA5680T(config)#

ont-lineprofile

gpon

profile-id

3000

（说明：

gpon--

线路模板的类型为

gopn

，如果是

epon

请先择

epon

，

3000--

线路模板的

ID

号，可以取值

1

—

4096

。

）

MA5680T(config-gpon-lineprofile-3000)#

tcont

1

dba-profile-id

100

（

1

-

代表

tcont

的编号，取值范围 0-7

，

100-

代表线路模板

ID

号

，

首先

tcont

和线路模板绑定

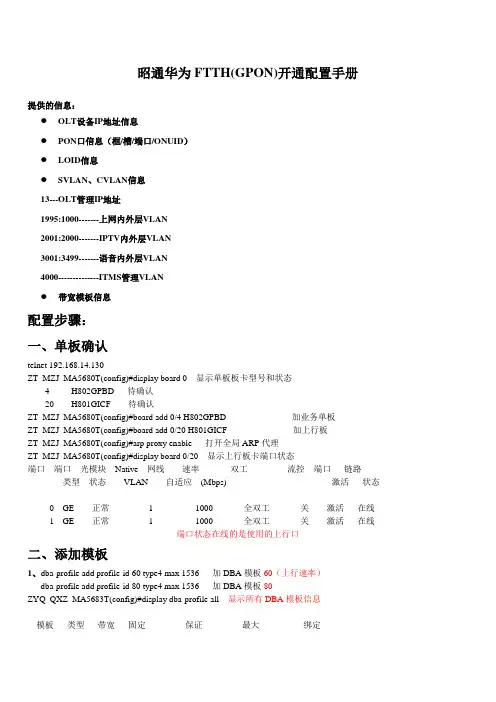

昭通华为FTTH(GPON)开通配置手册
