pecvd镀膜工作原理

pecvd镀膜要点总结

PECVD镀膜是一种常用的薄膜制备技术，它具有广泛的应用领域。本文将从PECVD镀膜的原理、设备、工艺参数和应用等方面进行讨论，以便更好地理解PECVD镀膜技术。

一、PECVD镀膜的原理

PECVD（Plasma Enhanced Chemical Vapor Deposition）镀膜技术是利用等离子体的作用，在较低的温度下将气相中的化学物质沉积到基底表面上，形成一层薄膜。其原理是通过电离气体形成等离子体，然后将预先选择的气体通过等离子体激活，使其发生化学反应并沉积在基底表面上，最终形成所需的薄膜。PECVD镀膜技术可以实现对不同材料的薄膜制备，如氮化硅、氧化硅、氮化硼等。

二、PECVD镀膜的设备

PECVD镀膜设备主要由真空系统、气体供给系统、电源系统和控制系统等组成。真空系统用于提供良好的真空环境，以保证反应的进行；气体供给系统用于将所需的气体输送到反应室中；电源系统则提供能量激活气体，产生等离子体；控制系统用于监控和调节各个参数，确保镀膜过程的稳定性和一致性。

三、PECVD镀膜的工艺参数

PECVD镀膜的工艺参数包括沉积温度、沉积压力、气体流量、功率密度等。沉积温度是指反应室内的温度，它会影响薄膜的结晶性、致密性和机械性能等。沉积压力是指反应室内的气压，它对等离子体的形成和薄膜的成分有重要影响。气体流量是指输入到反应室中的气体量，它决定了反应物的浓度和速率。功率密度是指等离子体中的功率密度，它对等离子体的激活和反应速率有影响。

四、PECVD镀膜的应用

PECVD镀膜技术在各个领域都有广泛的应用。在微电子领域，PECVD镀膜被用于制备薄膜晶体管（TFT）和光学薄膜等。在太阳能电池领域，PECVD镀膜技术可以用于制备硅薄膜太阳能电池。在显示器和光学器件领域，PECVD镀膜技术可以制备透明导电膜和抗反射膜等。此外，PECVD镀膜技术还广泛应用于防腐蚀涂层、功能涂层和生物医学领域等。

第七章 PECVD工艺

7.1 CVD工序的目的

7.2 CVD工艺的基本原理

7.3 CVD的设备构成和主要性能指标

7.4 CVD 工序的主要工艺参数和工艺质量评价

7.5特种气体供应管理系统

7.1 CVD工序的目的

7.1.1 CVD目的

在一定压强、温度条件下输入高频电压使气体源电离形成等离子体，在基板表面发生气相化学反应，生长出各种功能薄膜。

A(g) + B(g) energy C(s) + 副产物

7.1.1.1 CVD film介绍

Film Gas

G-SiNX（GH&GL） SiH4+NH3+H2

a-Si（AH&AL） SiH4+H2

n＋a-Si（NP） SiH4+PH3+H2

P-SiNX（PV） SiH4+NH3+H2

7.1.1.2各层薄膜的功能

1. G: Gate SiNx （绝缘层）

作用：防止M1与I层导通

2. a-Si （半导体）

作用：导通层，电子在该层产生

3. N: N+ a-Si （掺杂半导体）

作用：降低界面电位差，降低I层与M2之间的电位差

4. Passivation (保护层)

作用：该层的作用是保护M2，防止其发生氧化，腐蚀

7.1.1.3生成各层的化学反应原理

（1）SiNX:H

SiH4 + NH3 + N2 → SiNX: H

（2） a-Si:H

SiH4 + H2 → a-Si:H

（3）n＋a-Si:H

SiH4 + PH3 + H2 →n＋a-Si:H

7.2 CVD工艺的基本原理

通过前一章节的学习，我们应该对CVD的功能有了一定的了解，其实自从CVD镀膜技术被发现至今，已经得到了很大的发展，已经衍生出许多不同类型的CVD成膜方式。

pecvd镀膜工作原理

PECVD（Plasma Enhanced Chemical Vapor Deposition，等离子增强化学气相沉积）是一种常用的薄膜沉积技术，可以用于在各种不同的材料表面上制备薄膜。PECVD技术的工作原理涉及等离子体激发、表面反应、扩散和成核等过程。

PECVD镀膜系统通常由一个真空室、一个高频电源、一个沉积室和一个排气系统组成。在工作过程中，首先将沉积室抽成真空，然后通过加入适当的气体（例如硅源气体、硅氢源气体和氩气）使系统恢复到适当的工作压力。接下来，高频电源产生一个电场，加在沉积室的电极上。这个电场产生一个气体放电等离子体，在这个等离子体中发生的化学反应用于沉积所需的薄膜材料。

PECVD的工作原理可以通过以下几个步骤来详细解释：

1.气体激发：高频电源产生的电场作用下，沉积室中的气体会被激发形成等离子体。这个等离子体通常是通过两个电极之间的辉光放电来产生的。例如，在硅基薄膜沉积中，硅源气体（如二甲基硅烷）在高频电场的激发下分解成活性离子和自由基。

2.表面反应：激发后的气体会与表面反应，沉积在基片表面形成薄膜。在PECVD过程中，气体中的活性离子和自由基与基片表面上的化学官能团相互作用发生反应。例如，硅源气体中的活性离子会与基片表面的氢原子反应，生成Si-H键并固定在基片上，形成硅氢化薄膜。

3.扩散：沉积在基片上的原子会通过扩散进一步形成均匀的薄膜。当活性离子和自由基与基片表面反应后，它们会扩散进入基片内部，填充空隙并增加薄膜的厚度。扩散是一个渐进的过程，可以通过控制PECVD过程中的参数（如气体流量、沉积时间和温度等）来调节薄膜的厚度。

4.成核：在薄膜表面上会发生一些化学反应，导致新的原子或分子的沉积，从而形成成核点。这些成核点可以继续吸附更多的原子和分子，并生长成为薄膜。成核主要发生在各种表面能较高的基片上，例如有机聚合物表面。

在PECVD过程中，还需要根据不同材料和特定应用的要求，调节工作压力、温度、基片的位置和角度以及气体流量等参数，以确保薄膜的质量和性能。此外，还需要对产生的化学物质进行严格的控制和处理，以确保工作环境的安全性。

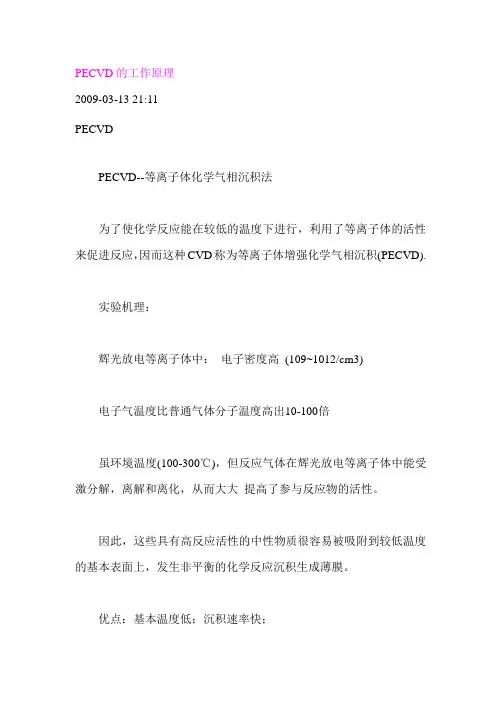

PECVD的工作原理 2009-03-13 21:11

PECVD

PECVD--等离子体化学气相沉积法

为了使化学反应能在较低的温度下进行，利用了等离子体的活性

来促进反应，因而这种CVD称为等离子体增强化学气相沉积(PECVD).

实验机理：

辉光放电等离子体中： 电子密度高 (109~1012/cm3)

电子气温度比普通气体分子温度高出10-100倍

虽环境温度(100-300℃)，但反应气体在辉光放电等离子体中能受

激分解，离解和离化，从而大大 提高了参与反应物的活性。

因此，这些具有高反应活性的中性物质很容易被吸附到较低温度

的基本表面上，发生非平衡的化学反应沉积生成薄膜。

优点：基本温度低；沉积速率快；

成膜质量好，针孔少，不易龟裂。

缺点：1.设备投资大、成本高，对气体的纯度要求高；

2.涂层过程中产生的剧烈噪音、强光辐射、有害气体、金属蒸汽

粉尘等对人体有害；

3.对小孔孔径内表面难以涂层等。

例子：在PECVD工艺中由于等离子体中高速运动的电子撞击到

中性的反应气体分子，就会使中性反应气体分子变成碎片或处于激活

的状态容易发生反应。衬底温度通常保持在350℃左右就可以得到良好

的SiOx或SiNx薄膜，可以作为集成电路最后的钝化保护层，提高集

成电路的可靠性。

几种PECVD装置

图（a）是一种最简单的电感耦合产生等离子体的PECVD装置，

可以在实验室中使用。

图b）它是一种平行板结构装置。衬底放在具有温控装置的下面

平板上，压强通常保持在133Pa左右，射频电压加在上下平行板之间，

于是在上下平板间就会出现电容耦合式的气体放电，并产生等离子体。

图（c）是一种扩散炉内放置若干平行板、由电容式放电产生等离

子体的PECVD装置。它的设计主要为了配合工厂生产的需要，增加

炉产量
