《模电》练习题

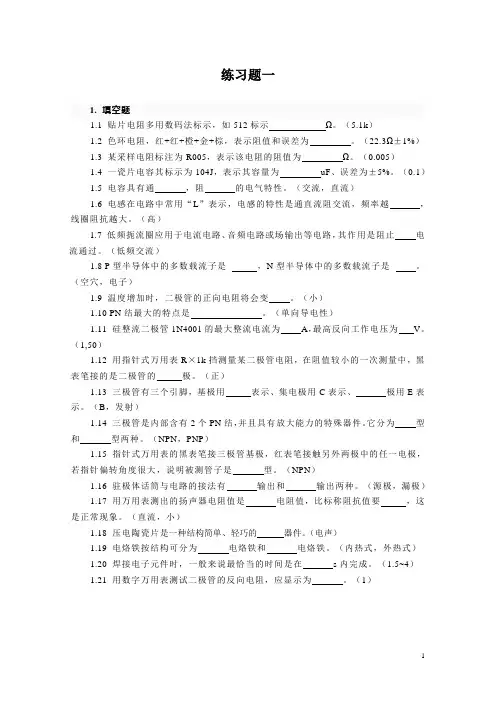

练习题一

1. 填空题

1.1 贴片电阻多用数码法标示,如512标示 Ω;5.1k

1.2 色环电阻,红+红+橙+金+棕,表示阻值和误差为 ;22.3Ω±1%

1.3 某采样电阻标注为R005,表示该电阻的阻值为 Ω;0.005

1.4 一瓷片电容其标示为104J,表示其容量为 uF、误差为±5%;0.1

1.5 电容具有通 ,阻 的电气特性;交流,直流

1.6 电感在电路中常用“L”表示,电感的特性是通直流阻交流,频率越 ,线圈阻抗越大;高

1.7 低频扼流圈应用于电流电路、音频电路或场输出等电路,其作用是阻止 电流通过;低频交流

1.8 P型半导体中的多数载流子是 ,N型半导体中的多数载流子是 ;空穴,电子

1.9 温度增加时,二极管的正向电阻将会变 ;小

1.10 PN结最大的特点是 ;单向导电性

1.11 硅整流二极管1N4001的最大整流电流为 A,最高反向工作电压为 V;1,50

1.12 用指针式万用表R×1k挡测量某二极管电阻,在阻值较小的一次测量中,黑表笔接的是二极管的 极;正

1.13 三极管有三个引脚,基极用 表示、集电极用C表示、 极用E表示;B,发射

1.14 三极管是内部含有2个PN结,并且具有放大能力的特殊器件;它分为 型和

型两种;NPN,PNP

1.15 指针式万用表的黑表笔接三极管基极,红表笔接触另外两极中的任一电极,若指针偏转角度很大,说明被测管子是 型;NPN

1.16 驻极体话筒与电路的接法有 输出和 输出两种;源极,漏极

1.17 用万用表测出的扬声器电阻值是 电阻值,比标称阻抗值要 ,这是正常现象;直流,小

1.18 压电陶瓷片是一种结构简单、轻巧的 器件;电声

1.19 电烙铁按结构可分为 电烙铁和 电烙铁;内热式,外热式

1.20 焊接电子元件时,一般来说最恰当的时间是在 s内完成;1.5~4

1.21 用数字万用表测试二极管的反向电阻,应显示为 ;1

2. 选择题

2.1 有几位同学拿来一个滑动变阻器,看到铭牌上标有“20Ω 1A”的字样,这几位同学讨论时说出了以下几种对铭牌意义的理解,你认为正确的是 ;C

A.电阻的最小值是20Ω,允许通过的最大电流是1A

B.电阻的最小值是20Ω,允许通过的最小电流是1A C.电阻的最大值是20Ω,允许通过的最大电流是1A

D.电阻的最大值是20Ω,允许通过的最小电流是1A

2.2 色环电阻,红+红+红+金表示 ;C

A.222Ω±5% B.22Ω±5% C.2.2kΩ±5% C.2.2kΩ±10%

2.3 符号表示 ;C

A.可调电阻 B.固定电阻 C.压敏电阻 D.电位器

2.4 电容器250uF、300VAC是指 ;A

A.耐交流电压最大300V B.耐交流电压最少300V

C.耐直流电压300V D.适合300W用

2.5 体积大、容量大,适用于电源滤波、低频耦合、旁路等场合的电容是 ;C

A.瓷片电容 B.涤纶电容 C.电解电容 D.纸介电容

2.6 电路图形符号表示 ;B

A.无铁芯的线圈 B.有铁芯的线圈 C.变压器 D.可调电感

2.7 在本征半导体中掺入微量的 价元素,形成N型半导体;D

A.二 B.三 C.四 D.五

2.8 本征半导体中,自由电子浓度 空穴浓度;B

A.大于 B.等于 C.小于 D.跟温度有关

2.9 本征半导体温度升高以后, ; C

A.自由电子增多,空穴数基本不变 B.空穴数增多,自由电子数基本不变

C.自由电子数和空穴数都增多,且数目相同 D.自由电子数和空穴数都不变

2.10 空间电荷区是由 构成的;C

A.电子 B.空穴 C.离子 D.分子

2.11 PN结加正向电压时,空间电荷区将 ;A

A. 变窄 B. 基本不变 C. 变宽 D.无法确定

2.12 稳压管的稳压区是其工作在 区;D

A. 正向导通 B.正向截止 C.反向截止 D.反向击穿

2.13 当温度升高时,二极管的反向饱和电流将 ;A

A. 增大 B. 不变 C. 减小 D.由外部电路决定

2.14 电路图形符号表示的是 ;C

A.整流二极管 B.三极管 C.稳压二极管 D.可控硅

2.15 用万用表的R×100Ω档和R×1kΩ档分别测量一个正常的二极管的正向电阻,两次测量的结果将 ;B

A.R×100Ω档的测量值比R×1kΩ的测量值大

B.R×100Ω档的测量值比R×1kΩ的测量值小

C.相同 D.无法判断 2.16 已知二极管的反向击穿电压UBR=20V,当电源电压US=5V时,测得反向电流IS=2μA;若把电源电压US调整到10V,则电流IS的大小约为 ;C

A.10 μA B.4μA C.2μA D.1μA

2.17 电路图形符号表示的是 型三极管;B

A.NPN B.PNP C.CBE D.BCE

2.18晶体三极管管是 器件;A

A.电流控制电流 B.电流控制电压 C.电压控制电压 D.电压控制电流

2.19 工作在放大区的某三极管,如果当iB从10μA增大到20μA时,iC从2mA变为4.5mA,那么它的β约为 ;D

A.100 B. 200 C. 225 D. 250

2.20 在正常放大的电路中,测得晶体管三个电极的对地电位分别为6V、5.7V和0V,则该三极管的类型和材料为 ;D

A.NPN硅管 B.PNP硅管 C.NPN锗管 D.PNP锗管

3. 判断题

3.1 四色环电阻的第四色带,一般标示误差,金色为±5%,银色为±10%; √

3.2 光敏电阻表面的光线愈强,电阻值愈小;√

3.3 电容器容量的标注方法有直标法、文字符号法和色标法等;色标法与电阻的不同;×

3.4 漂移运动是少数载流子运动而形成的;√

3.5 因为N型半导体的多子是自由电子,所以它带负电;×

3.6 型号为2CW14的稳压二极管其稳压值UZ在6~7.5V之间,说明某一2CW14管子的稳压值是在6~7.5V之间可变;×

3.7 如果稳压二极管的工作电流IZ

3.81发光二极管的管压降比硅稳压二极管的管压降要大;√

3.9 用万用表R×1k挡测量某发光二极管的正反向电阻值,若两次测量的结果均接近无穷大,说明该发光二极管已经损坏;×

3.10 指针万用表R×100挡的黑表笔串接1.5V电池后接发光二极管的正极,红表笔接发光二极管的负极,正常的发光二极管应发光;√

3.11 若测得三极管的集电极电流IC>ICM,说明管子肯定发生热击穿而损坏;×

3.12 三极管的电流总能满足IC=βIB的关系;×

练习题二

1. 填空题

1.1 放大电路的静态是指 时的工作状态,动态是指 时的工作状态;ui=0,ui≠0

1.2 放大电路必须设置合适的静态工作点,否则,输出信号可能产生 ;失真

1.3 NPN 管放大电路,如果静态工作点设置太低可能产生 失真；如果静态工作点设置太高可能产生 失真;截止,饱和 1.4 放大电路的输入电阻Ri是从 看进去的等效电阻,放大电路的输出电阻RO是从

看进去的等效电阻;输入端,输出端

1.5 造成放大电路静态工作点不稳定的因素很多,其中影响最大的是 ;温度

1.6 信号从基极输入、从集电极输出的是共 的放大电路；信号从基极输入,从发射极输出的是共 的放大电路;发射极,集电极

1.7三种组态的三极管基本放大电路比较,输入电阻最大的是共 的放大电路,输出电阻最小的是共 的放大电路;集电极,集电极

1.8 三种组态的三极管基本放大电路比较,即能放大电压信号,也能放大电流信号的是共

的放大电路;发射极

1.9 某放大器输入电压有效值为10mV,信号源电压有效值为20mV,信号源内阻为1kΩ,则该放大器的输入电阻为 kΩ;1

1.10 某放大器空载时测得输出电压为2V,接上3kΩ的负载电阻后,测得输出电压为1.5V,则该放大器的输出电阻为 kΩ;1

1.11 某多级放大器中各级电压增益为：第一级25dB、第二级30dB、第三级-15dB、第四级60dB,该多级放大器的总增益为 ,总的放大倍数为 ;100dB,105

1.12 当电压放大倍数下降为最大电压放大倍数Aum的0.707倍时,所对应的两个频率分别称为 和 ;下限截止频率,上限截止频率,

1.13 多级电压放大器级间耦合方式有 耦合、 耦合和 耦合三种方式;直接,变压器,阻容

1.14 在多级放大电路中,后级的输入电阻是前级的 ,而前级的输出电阻可视为后级的 ;负载电阻,信号源内阻

1.15 某放大器的开环放大倍数为A,引入反馈后的放大倍数为Af,若|Af|>|A|,则可断定引入的是 反馈;正

1.16 负反馈可以使输入电阻增大； 负反馈可使输出电压稳定;串联,电压

2. 选择题

2.1 处于放大状态的NPN型三极管,各电极的电位关系是 ;C

A.UB>UC>UE B.UE>UB>UC C.UC>UB>UE D.UC>UE>UB

2.2 处于放大状态的PNN型三极管,各电极的电位关系是 ;B

A.UB>UC>UE B.UE>UB>UC C.UC>UB>UE D.UC>UE>UB

2.3 低频小功率NPN型硅三极管饱和时,UCE近似等于 ;A

A.0.3VCC

2.4 固定偏置共射放大电路,如果用直流电压表测得UCE≈VCC,可能是 ;B

A.RB短路 B. RB开路 C. RC开路 D.β过大

2.5 固定偏置共射放大电路,如果用直流电压表测得UCE≈0,可能是 ;A

A.RB短路 B. RB开路 C. RC短路 D.β过小

2.6 基本共射放大电路中,基极电阻RB的作用是 ;A

A.限制基极电流,使三级管工作在放大区,并防止输入信号短路 B.把基极电流的变化转化为输入电压的变化

C.保护信号源 D.防止输出电压被短路

2.7 基本共射放大电路中,集电极电阻RC的作用是 ;B

A.限制集电极电流的大小 B.将输出电流的变化量转化为输出电压的变化量
