SMT 工艺标准指导书

  • 格式：doc
  • 大小：14.35 MB
  • 文档页数：40

1 1、锡膏印刷规格

1．1 Chip 1608,2125,3216锡膏印刷规格示范

标准(PREFERRED)：

1. 锡膏并无偏移。

2. 锡膏量，厚度均匀8.31MILS。

3. 锡膏成型佳，无崩塌断裂。

4. 锡膏覆盖锡垫90%以上。

允收(ACCEPTABLE)：

1. 钢板的开孔有缩孔但锡膏仍有85%覆盖锡垫。

2. 锡量均匀。

3. 锡膏厚度于规格内。

4. 依此判定为允收。

拒收(NOT ACCEPTABLE):

1. 锡膏量不足。

2. 两点锡膏量不均。

3. 印刷偏移超过20%锡垫。

4. 依此判定为退货。

图形 1 CHIP 1608,2125,3216锡膏印刷标准

图形 2 CHIP 1608,2125,3216锡膏印刷允收

图形 3 CHIP 1608,2125,3216锡膏印刷退货

2

1．2MINI(SOT)锡膏印刷规格示范:

1. 锡膏无偏移。

2. 锡膏完全覆盖锡垫

3. 三点锡膏量均匀，厚度8.31MILS

4. 依此为SOT零件锡膏印刷标准。

允收(ACCEPTABLE)：

1. 锡膏量均匀且成形佳。

2. 厚度合乎规格8.5MILS。

3. 85%以上锡膏覆盖。

4. 偏移量少于15%锡垫。

5. 依此应判定为允收。

拒收(NOT ACCEPTABLE):

1. 锡膏85%以上未覆盖锡垫。

2. 严重缺锡。

3. 依此判定为退货。

图形 4 MINI,SOT零件锡膏印刷标准

图形 6 MINI,SOT零件锡膏印刷退货

3 1．3Diode,Melf,MelF,RECT陶磁电容锡膏印刷规格示范:

标准(PREFERRED)：

1. 锡膏印刷成形佳。

2. 锡膏无偏移。

3. 厚度8.3MILS。

4. 如此开孔可以使热气排除，以免造成气流使零件偏移。

5. 依此应为标准规格。

允收(ACCEPTABLE)：

1. 锡膏量足

2. 锡膏覆盖锡垫有85%以上。

3. 锡膏成形佳。

4. 依此应为允收。

拒收(NOT ACCEPTABLE):

1. 20%以上锡膏未完全覆盖锡垫。

2. 锡膏偏移量超过20%锡垫。

3. 依此判定为退货。

图形 7 MELF,MELM,DIODE陶瓷电容锡膏印刷标准

图形 8 MELF,MELM,DOIDE锡膏印刷允收

图形 9 MELF,MELM,DIODE锡膏印刷退货 热气宣泄道

锡膏印刷偏移超过20%锡垫

4 1．4LEAD PITCH=1.25mm零件锡膏印刷规格示范:

标准(PREFERRED)：

1. 各锡膏几近完全覆盖各锡垫。

2. 锡膏量均匀，厚度在8.5MILS。

3. 锡膏成形佳，无缺锡、崩塌。

4. 依此应为标准之规格。

允收(ACCEPTABLE)：

1. 锡膏之成形佳。

2. 虽有偏移，但未超过15%锡垫。

3. 锡膏厚度合乎规范8~12MILS之间。

4. 依此应为允收。

拒收(NOT ACCEPTABLE):

1. 锡膏扁移量超过15%锡垫。

2. 当零件置放时造成短路。

3. 依此应为退货参考。

图形 10 PITCH=1.25MM锡膏印刷标准

图形 11 PITCH=1.25MM锡膏印刷允收

图形 12 PITCH=1.25MM锡膏印刷退货 偏移大于15%锡垫 偏移量<20%W

W=锡垫宽 W

W=锡垫宽

5 1．5 LEAD PITCH=0.8~1.0MM锡膏印刷规格示范:

标准(PREFERRED)：

1. 锡膏无偏移。

2. 锡膏100%覆盖于锡垫上。

3. 各个锡块之成形良好，无崩塌现象。

4. 各点锡膏均匀，厚度7MILS。

5. 依此判定为标准规格。

允收(ACCEPTABLE)：

1. 锡膏虽成形不佳但仍足将零件脚包满锡。

2. 各锡膏偏移未超过15%锡垫。

3. 依此应为允收。

拒收(NOT ACCEPTABLE):

1. 锡膏印刷不良。

2. 锡膏未充分覆盖锡垫，使锡垫裸露超过15%以上。

3. 依此应为拒收。

图形 13 PITCH=0.8~1.0MM之锡膏印刷标准

图形 14 PITCH=0.8~1.0MM之锡膏印刷允收

图形 15 PITCH=0.8~1.0MM锡膏印刷退货 偏移大于15%锡垫 A>15%W 偏移量小于15%锡垫

6 1．6LEAD PITCH=0.7MM锡膏印刷规格示范:

标准(PREFERRED)：

1. 锡膏量均匀且成形佳。

2. 锡垫被锡膏全部覆盖。

3. 锡膏印刷无偏移。

4. 锡膏厚度7.15MILS。

5. 依此应为标准之规格。

允收(ACCEPTABLE)：

1. 锡膏偏移量未超过锡垫15%。

2. 锡膏成行佳，无崩塌断裂。

3. 厚度于规格范围内。

4. 依此应为允收。

拒收(NOT ACCEPTABLE):

1. 锡垫超过15%未覆盖锡膏。

2. 易造成锡桥。

3. 依此应为拒收。

图形 16 PITCH=0.7MM锡膏印刷标准

图形 17 PITCH=0.7MM锡膏印刷允收

图形 18 PITCH=0.7MM锡膏印刷退货 偏移大于15%锡垫 偏移量小于15%锡垫

7

1．7 LEAD PITCH=0.65MM之锡膏印刷规格示范:

标准(PREFERRED)：

1. 各锡块印刷均匀且100%覆盖于锡垫之上。

2. 锡膏成形佳，无崩塌现象。

3. 锡膏厚度在7.32MILS。

4. 依此应为标准之规格。

允收(ACCEPTABLE)：

1. 锡膏成形佳。

2. 厚度合乎规格，7.3mils。

3. 偏移量小于10%锡垫。

4. 依此应为允收之参考。

拒收(NOT ACCEPTABLE):

1. 锡膏印刷之偏移量大于10%锡垫宽。

2. 经回焊炉后易造成短路

3. 依此判定为退货。

图形 19 PITCH=0.65MM锡膏印刷标准

图形 20 PITCH=0.65MM锡膏印刷允收

图形 21 PITCH=0.65MM锡膏印刷退货 偏移少于10%锡垫

偏移量大于10%W

8 1．8 LEAD PITCH=0.5MM零件锡膏印刷规格示范:

标准(PREFERRED)：

1. 各锡块印刷成形佳，无崩塌及缺锡(SKIP)。

2. 锡膏100%覆盖于锡垫之上。

3. 锡膏厚度6.54MILS。

4. 依此应为标准之规格。

允收(ACCEPTABLE)：

1. 锡膏成形虽略微不佳，但厚度于规格内，7MILS。

2. 锡膏无偏移。

3. Reflow之后无焊性不良现象。

4. 依此应为允收。

拒收(NOT ACCEPTABLE):

1. 锡膏成形不良且断裂。

2. 依此应为拒收。

图形 22 pitch=0.5mm锡膏印刷标准

图形 23 pitch=0.5mm锡膏印刷允收

图形 24 pitch=0.5mm锡膏印刷退货 锡膏崩塌且断裂不足

合集下载

电子元件焊接工艺作业指导书

电子元件焊接工艺作业指导书

电子元件焊接工艺作业指导书

第1章 基础知识 ............................................................................................................................. 3

1.1 电子元件概述 ................................................................................................................... 4

1.2 焊接工艺的基本原理 ....................................................................................................... 4

第2章 焊接材料与工具 ................................................................................................................. 4

2.1 焊料与助焊剂 ................................................................................................................... 4

2.1.1 焊料 ............................................................................................................................... 4

2.1.2 助焊剂 ........................................................................................................................... 4

SMT检查修补作业指导书

SMT检查修补作业指导书

SMT检查修补作业指导书 产品名称 通用

产品型号 通用

等级 正式

一 适用范围：

1.本作业指导书适用于回流焊后的SMT线路板的检查和修补。

二 操作过程：

1.根据样板或模板，检查是否有漏件现象。

2.检查IC (SOP、PLCC、QFP、BGA)及其它有方向性的元件方向是否正确。

3.检查是否有贴错、器件管脚错、虚焊、漏焊、连焊现象。

4.用钢针小心清除偶然出现的锡球,清除时防止锡球进入器件下方或引脚间以防发生短路。

5.检验标准依据《目视/AOI检验作业指导书》。检验过程中如发现批量质量问题（如漏贴、贴错、贴反、虚焊、元件氧化问题等）应及时向当班线长反馈。

6.对检查出来的问题应及时修补，如有解决不了问题应与当班班长或工艺员联系。

二 注意事项

1.更换贴片集成电路、电容电阻首先应检查所更换元件参数的准确性。

2.更换IC时必须对焊盘的残余焊锡进行清理，以保证修补的质量。

3.烙铁在焊盘上加热停留的时间不要过长，以防止铜箔过度受热后翘起造成整块线路板报废。

4.对特殊产品的检查和补修，在工艺人员的指导下进行。

拟制 审核 批准 日期

SMT生产线运行流程及指导书

SMT生产线运行流程及指导书

“SMT生产线运行与维护”

综合生产实训指导书

济南铁道职业技术学院

电气工程系

1 目 录

一、 工艺流程 .......................................................................................................................................................................... 1

1.1 SMT总流程 ................................................................................................................................................................ 1

1.2 SMT工艺控制流程 .................................................................................................................................................... 2

1.3 SMT品质控制流程 .................................................................................................................................................... 3

1.4 SMT生产程序制作流程 ............................................................................................................................................ 4

SMT贴片工艺

SMT贴片工艺

SMT贴片工艺

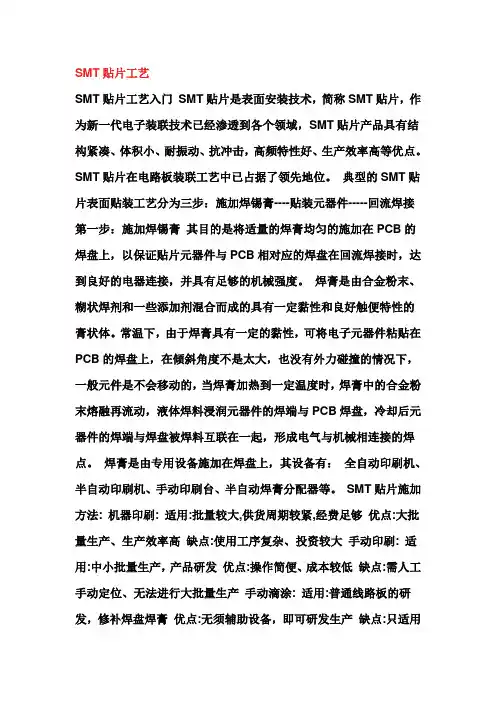

SMT贴片工艺入门 SMT贴片是表面安装技术，简称SMT贴片，作为新一代电子装联技术已经渗透到各个领域，SMT贴片产品具有结构紧凑、体积小、耐振动、抗冲击，高频特性好、生产效率高等优点。SMT贴片在电路板装联工艺中已占据了领先地位。 典型的SMT贴片表面贴装工艺分为三步：施加焊锡膏----贴装元器件-----回流焊接
