斯坦福柴油发电机组
使用说明书
上海斯坦福动力设备有限公司
第 - 1 - 页 1.概述
斯坦福柴油发电机组采用柴油动力，为四冲程、水冷、直列、直喷、带涡轮增压柴油机，或者根据客户制定要求进行匹配，可靠性好、寿命长、具有良好的配套适应性，可满足客户的不同要求。适用于工矿、工地、通讯、小型城镇作为流动或固定电源,供给动力、照明、通讯或其它应急备用电源。
本说明书主要对斯坦福系列柴油发电机组的工作条件、机组结构、性能指标及安装使用和维护作简要说明。
2.工作条件
1.机组在下列标准状况下应能输出标定功率，标定功率分常用功率和备用功率两种。常用功率是指机组能以此功率连续工作12h，其中包括过载10%工作1h；备用功率是指机组能以此功率连续工作1h，无超负载能力，备用功率在机组型号后用S表示。
大气压力100kPa。
环境温度为298K（25℃）。
空气相对湿度为30％。
若超过上述规定的条件连续运行时，（在按使用说明书规定进行保养的条件下）其输出功率按柴油机规定功率的90％修正后折算的电功率，但此电功率最大不得超过发电机的额定功率，当使用条件与该规定不符时，其输出功率应为按GB/T 6072.1-2000规定的方法修正柴油机功率后折算的电功率，但此电功率最大不得超过发电机的额定功率。
2.机组在下列条件下应能输出规定功率（允许功率修正）并可靠地工作。
a) 海拔高度不超过4000m。
b) 环境温度为（5～40）℃。
c) 空气相对湿度为90％(25℃时)。
当试验海拔高度超过1000m(但不超过4000m时)，环境温度的上限值按海拔高度每增加100m降低0.5℃修正。
3.机组只适宜在室内或具有避免日晒雨淋的场合使用（有防雨性能的箱式机组除外），机组不适宜在空气中带有导电尘埃、腐蚀性气体的场合使用。
第 2 页 3．警告与安全
3.1 警告
1.机组安装和移动时，须小心轻放，不得碰撞或翻转。

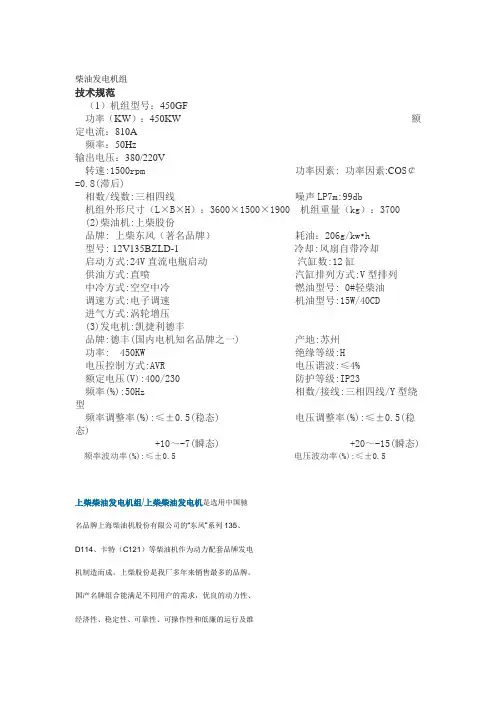

柴油发电机组
技术规范
（1）机组型号：450GF
功率（KW）：450KW 额定电流：810A
频率：50Hz
输出电压：380/220V
转速:1500rpm 功率因素: 功率因素:COS￠=0.8(滞后)
相数/线数:三相四线 噪声LP7m:99db
机组外形尺寸（L×B×H）：3600×1500×1900 机组重量（kg）：3700
(2)柴油机:上柴股份
品牌: 上柴东风（著名品牌） 耗油：206g/kw•h
型号: 12V135BZLD-1 冷却:风扇自带冷却
启动方式:24V直流电瓶启动 汽缸数:12缸
供油方式:直喷 汽缸排列方式:V型排列
中冷方式:空空中冷 燃油型号: 0#轻柴油
调速方式:电子调速 机油型号:15W/40CD
进气方式:涡轮增压
(3)发电机:凯捷利德丰
品牌:德丰(国内电机知名品牌之一) 产地:苏州
功率: 450KW 绝缘等级:H
电压控制方式:AVR 电压谐波:≤4%
额定电压(V):400/230 防护等级:IP23
柴油发电机组的组成
(全世界的发电机组均由发动机、发电机和控制系统组装而成,没有任何一家厂家既生产发动机,又生产发电机和控制系统,同时组装生产发电机组.所以严格来讲,所有发电机组均为组装机)
• 原装机:国内习惯理解为在非中国境内组装的机组；
• 组装机:国内习惯理解为在中国境内的以进口发动机组装的机组；
• 国产机:以国产发动机及发电机组装的机组。
发电机组结构及基本原理
柴油发电机组由柴油机、发电机、控制系统三大部分及其他辅助设备组成。常规机组结构图如上。
柴油发电机工作原理
简而言之，就是柴油机驱动发电机运转。
在汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油 充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为‘作功’。各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。
将无刷同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用‘电磁感应’原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。 这里只描述发电机组最基本的工作原理。要想得到可使用的、稳定的电力输出，还需要一系列的柴油机和发电机控制、保护器件和回路。
1、柴油机：
（1）柴油机分类：
(a)按冷却系统分：风冷、水冷、开式、闭式
(b)按调速方式分：机械离心、机械液压、电子调速、电子燃油喷射
(c)按结构分：直列式、V形
2、发电机
（1）、构成：定子、转子、励磁系统、自动电压调节等
（2）、类型：
按有无电刷分：有刷；无刷； 按励磁系统分：相复励；可控相复励；三次谐波可控硅励磁；基波（辅绕组）可控硅励磁；脉宽调制；永磁机可控硅励磁；
目前，无刷发电机，基波（辅绕组）可控硅励磁是主流产品。近年来，永磁机可控硅励磁开始受到市场的接受。
3、控制系统
第一节 #3柴油发电机组使用说明书
一、简介 由中船总公司七院第七一二研究所生产的三期#3柴油发电机组，充分利用军工技术和现代化科学技术，按军工产品质量体系进行生产，产品可靠性高，操作简单、方便，技术先进。#3柴油机采用电子调速器，控制采用可编程控制器，整体性能优越。
#3柴油发电机组具有保安正常电源失电后自启动功能、自动按程序分合闸，自动故障保护及报警，及蓄电池自动充电，机组自动进行油水预热等各种功能，达到无人值守机组的技术要求。
二、设备说明
1、 概况：#3柴油机与发电机被安装在一个精确校平的底座上，通过弹性联轴器传递功率。#3柴油机由机旁蓄电池组启动。柴油机仪表板及控制屏上装有全部的控制器及指示仪表。
2、 #3柴油发动机
#3柴油发动机由美国Cummins生产，具有启动快，油耗低，可靠性高等一系列优点。发动机采用电子调速方式。
3、#3柴油发电机
#3柴油发电机采用无锡电机厂按照西门子公司技术生产的IFC5电机，装有AVR自动电压调节器。
4、仪表盘及控制屏
在#3柴油机上装有一只辅助用仪表盘，包括油压表、水温表、转速表等。其他控制仪表、指示灯分别装在六块控制板上：PT、CT柜，馈线柜，中性点接地柜，动力中心控制柜，动力柜，机组控制柜。
三、机组操作方式的说明
#3柴油发电机机组具有机旁、手动、自动、试验四种操作方式，通过机组控制柜面板上控制方式选择开关来选择，当选择开关打在相应的位置上时，则机组处于相应的操作方式。
1、机旁方式
在该方式下，机组只允许在机旁进行启动、停机操作，发电机各出口主开关
的分、合闸也只可在动力中心开关柜上操作。该方式主要用于对机组检修或自动、手动功能出现故障时使用。
2、 手动方式
在该方式下，可在机组控制柜进行机组启动、停机等操作，并可通过速度选
择开关“怠速/全速”设定机组运行时的速度，该方式主要在机组自动功能出现故障时使用。
3、 试验方式：
