Midas_GTS_NX报错信息提示、原因分析及操作建议
- 格式：docx
- 大小：48.20 KB
- 文档页数：21

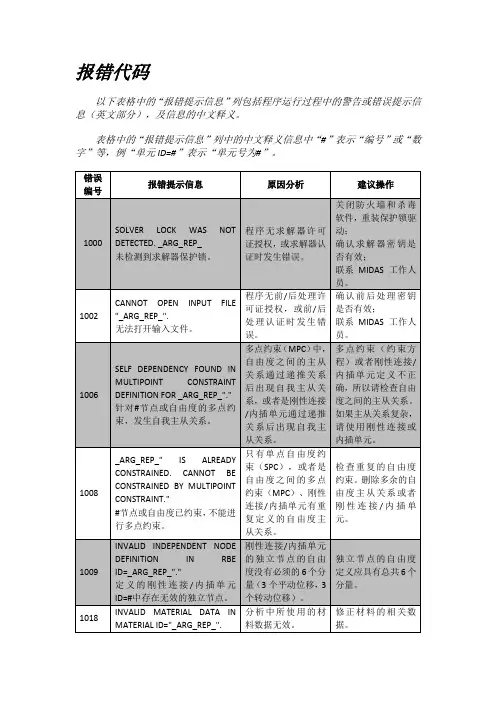

报错代码
以下表格中的“报错提示信息”列包括程序运行过程中的警告或错误提示信息（英文部分），及信息的中文释义。
表格中的“报错提示信息”列中的中文释义信息中“#”表示“编号”或“数字”等，例“单元ID=#”表示“单元号为#”。
错误编号 报错提示信息 原因分析 建议操作
1000 SOLVER LOCK WAS NOT
DETECTED. _ARG_REP_
未检测到求解器保护锁。 程序无求解器许可证授权，或求解器认证时发生错误。 关闭防火墙和杀毒软件，重装保护锁驱动；
确认求解器密钥是否有效；
联系MIDAS工作人员。
1002 CANNOT OPEN INPUT FILE
"_ARG_REP_".
无法打开输入文件。 程序无前/后处理许可证授权，或前/后处理认证时发生错误。 确认前后处理密钥是否有效；
联系MIDAS工作人员。
1006 SELF DEPENDENCY FOUND IN
MULTIPOINT CONSTRAINT
DEFINITION FOR
_ARG_REP_"."
针对#节点或自由度的多点约束，发生自我主从关系。 多点约束（MPC）中，自由度之间的主从关系通过递推关系后出现自我主从关系，或者是刚性连接/内插单元通过递推关系后出现自我主从关系。 多点约束（约束方程）或者刚性连接/内插单元定义不正确，所以请检查自由度之间的主从关系。如果主从关系复杂，请使用刚性连接或内插单元。
1008 _ARG_REP_" IS ALREADY
CONSTRAINED. CANNOT BE
CONSTRAINED BY MULTIPOINT
CONSTRAINT."
#节点或自由度已约束，不能进行多点约束。 只有单点自由度约束（SPC），或者是自由度之间的多点约束（MPC）、刚性连接/内插单元有重复定义的自由度主从关系。 检查重复的自由度约束。删除多余的自由度主从关系或者刚性连接/内插单元。
1009 INVALID INDEPENDENT NODE
DEFINITION IN RBE
ID=_ARG_REP_"." 刚性连接/内插单元的独立节点的自由度没有必须的6个分量（3个平动位独立节点的自由度定义应具有总共6个分量。 定义的刚性连接/内插单元ID=#中存在无效的独立节点。 移，3个转动位移）。
1018 INVALID MATERIAL DATA IN
MATERIAL ID="_ARG_REP_".
无效的材料数据ID=#。 分析中所使用的材料数据无效。 修正材料的相关数据。
1019 UNABLE TO DEFINE ELEMENT
ORIENTATION
FOR"_ARG_REP_"ELEMENT
ID="_ARG_REP_".
无法定义单元ID=#（单元类型）的单元方向。 根据一维单元的单元z轴，无法建立单元坐标系时发生错误。 修改该单元的单元坐标系，使单元x轴在轴向。
1020 NODAL COORDINATE HAS
NEGATIVE X VALUE IN
AXISYMMETRIC ELEMENT
ID="_ARG_REP_".
在轴对称单元ID=#中，节点坐标出现负值。 轴对称单元的径向坐标（X坐标）必须是正值。 将所有的单元放在第一象限或者第四象限。
1022 INVALID MATERIAL REFERENCE
IN PROPERTY
ID="_ARG_REP_".
属性ID=#中的材料是无效的。 单元或者属性中定义了不合适的材料。 选取合适的单元和属性的材料。
1025 "CANNOT RESUME WRITING TO
RESULT FILE "_ARG_REP_ "."
无法写入结果文件。 施工阶段分析时，以往的结果文件与当前为施工阶段分析的结果文件不一致时发生。 删除已有的施工阶段分析文件后，重新运行施工阶段分析。
1026 ELEMENT COORDINATE SYSTEM
MUST BE SPECIFIED FOR BUSH
ELEMENT ID=_ARG_REP_"."
需要定义弹簧阻尼单元的单元坐标系。 对由一个节点生成的弹簧阻尼单元没有确定单元坐标系时发生错误。 查找相关的弹簧阻尼单元定义单元坐标系。
1041 INITIAL "_ARG_REP_" CANNOT
BE APPLIED TO "_ARG_REP_"
ELEMENTS."
初始条件#无法应用在单元ID=#。 适用初始条件于错误的单元时发生错误。 检查是否适用于预计的初始条件（Initial
condition），检查适用的单元种类是否符合相关初始条件，不符合请修改。
1043 NO "_ARG_REP" PROPERTY
DEFINED IN MATERIAL
ID="_ARG_REP"
材料ID=#中，无定义的材料属性#。 分析中所需材料没有定义在相关的材料中时发生错误。 定义符合分析类型的材料。
1044 RIGID ZONE OF HIGHER ORDER
BAR ELEMENT ID =
"_ARG_REP_" CANNOT EXCEED
HALF THE ELEMENT LENGTH.
高阶梁单元ID=#的刚域长度不能超过单元的一般长度。 输入了大于高阶梁单元的中间节点（mid-node）位置的刚域长度时发生错误。 刚域长度要小于高阶梁单元的中间节点位置。
1045 "MATERIAL COORDINATE
SYSTEM CANNOT BE CHANGED
DURING CONSTRUCTION STAGE
ANALYSIS."
在施工阶段分析中无法修改材料坐标系。 在施工阶段修改属性的情况下，修改材料坐标系以及修改与整体坐标系间的角度时发生错误。 在施工阶段更改属性时，材料坐标系不修改。
1046 "INVALID RELEASE DOF
DEFINITION IN "_ARG_REP _"
ELEMENT="_ARG_REP"."
单元#定义了无效的自由度释放。 梁、板单元端部释放中，将所有自由度释放时发生。 虽然释放用刚性连接或内插单元处理，刚性连接或内插单元即使一个自由度也要有依存信息。
1102 ERROR ENCOUNTERED WHILE
READING INPUT FILE
'_ARG_REP_"
读取输入文件时发生错误。 打开的模型为高版本或试用版；模型数据异常，常因程序异常中断造成。 确认模型文件的版本。
1201 CANNOT OPEN SCRATCH FILE
_ARG_REP_"."
无法打开临时文件（文件名）。 执行计算的时候，无法创建临时文件。临时文件一般在工作文件夹中创建，错误的主要原因如下：
硬盘容量不足。
工作文件夹只为可读。 保证模型文件所在的硬盘有足够的储存空间或者将模型文件移动到有足够储存空间的硬盘。
如果模型文件所在文件夹只为可读，请修改文件夹的属性。 病毒防护程序阻止临时文件的创建。 使用关联菜单，指定临时文件夹的路径到有足够空间的硬盘并保证临时文件夹的属性不是只读。
关闭病毒防护程序的文件检查功能。
1202 CANNOT OPEN RESTART FILE
_ARG_REP_"."
无法打开重启文件（文件名）。 重启文件无法打开。 在重新分析之前先创建一个重启文件。为了能够成功地创建重启文件，必须确认“生成重启信息文件”选项框已勾选。
当使用重启文件的时候，检查“设定重启信息文件”已经勾选。
1203 IDENTICAL RESTART FILENAME
SPECIFIED FOR BOTH READ
AND WRITE METHOD.
读取和输入时重启文件名称一致。 使用重启文件分析时，输入的重启文件和输出的重启文件的名称一样时发生。 改变输入的重启文件名称或改变重启分析的子工况名称。
2001 NEGATIVE JACOBIAN IN
ELEMENT ID=_ARG_REP_"."
单元ID=#出现负雅克比。 程序计算过程中无法获得逆矩阵，主要原因如下：
单元形状过度扭曲。
节点顺序排列不正确。
对于线性分析，上述问题是由建模造成的。然而在非线性静态分析里面上述情况不会被认为是错误，但是会导致计算不收敛。特找到并并且修正扭曲的单元。如果使用了高次单元 ，使用“移除中间节点到两节点中心”功能来提高改善网格形状，路径是网格>单元>参数>2D/3D>修改单元拓扑。
检查用户通过节点定义的单元。但发现有问题的单元时，可以通过以下操作来修复：网格>单元>修改。特别是别地，当分析使用高次单元或者几何模型非常复杂的时候，错误的产生往往是上述原因（1）。 实体单元，可以通过网格>单元>修改拓扑>修复反向实体的连接。
2004 FAILED TO COMPUTE
EIGENVALUES. "_ARG_REP_
无法求得特征值。 由于数值问题导致特征值计算终止。总的来说，问题存在于模态分析中，除此之外，其它的错误也会产生。 问题与分析模型有关系，请检查模型的正确性。
特征值分析里面最主要的变量是质量和刚度，检查质量密度的输入是否正确或者与密度有关的单位系统输入是否正确。此外，当使用质量单元的时候，检查是否已经输入质量单位。
2006 CANNOT RUN DENSE EIGEN
SOLVER WITH ENHANCED
FORMULATION TETRA
ELEMENTS.
四面体（加强积分方法）无法运行稠密求解器。 用4节点实体单元（加强积分方法）进行分析的情况下，使用稠密矩阵方程式时发生。 方程式解法改变成自动或多重网格进行分析，或者把4节点实体单元积分方法改变成完全积分。
2007 FACTORIZATION FAILED DUE
TO SINGULARITY AT
"_ARG_REP_"（RANK="_ARG_REP_"）
刚度矩阵（秩=#）在节点ID=#处有奇异，无法分解。 模型没有完全约束，刚度矩阵有奇异无法分解。 整体模型没有完全约束。可以采取以下措施：
增加单点约束、多点约束或者是刚体单元来消除奇异点。
在分析模型里面接触对定义不正确。检查接触对的设置、接触容差是否满足要求。
单元没有刚度，运用“自动节点约
