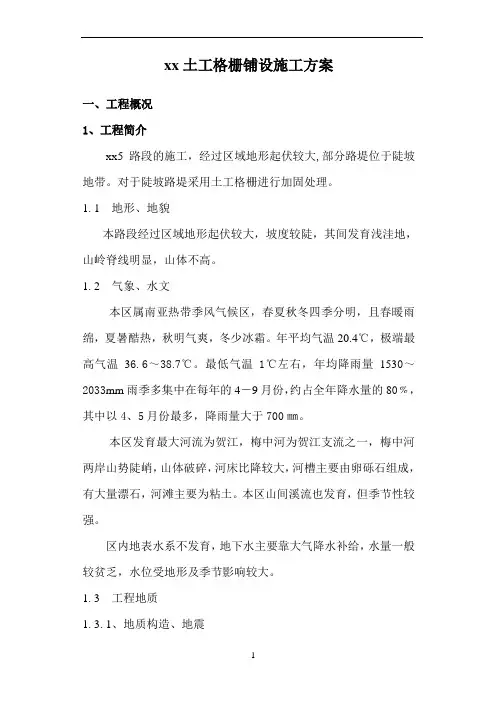

土工格栅铺设施工方案

1 xx土工格栅铺设施工方案

一、工程概况

1、工程简介

xx5路段的施工，经过区域地形起伏较大,部分路堤位于陡坡地带。对于陡坡路堤采用土工格栅进行加固处理。

1.1 地形、地貌

本路段经过区域地形起伏较大，坡度较陡，其间发育浅洼地，山岭脊线明显，山体不高。

1.2 气象、水文

本区属南亚热带季风气候区，春夏秋冬四季分明，且春暖雨绵，夏暑酷热，秋明气爽，冬少冰霜。年平均气温20.4℃，极端最高气温36.6～38.7℃。最低气温1℃左右，年均降雨量1530～2033mm雨季多集中在每年的4－9月份，约占全年降水量的80﹪，其中以4、5月份最多，降雨量大于700㎜。

本区发育最大河流为贺江，梅中河为贺江支流之一，梅中河两岸山势陡峭，山体破碎，河床比降较大，河槽主要由卵砾石组成，有大量漂石，河滩主要为粘土。本区山间溪流也发育，但季节性较强。

区内地表水系不发育，地下水主要靠大气降水补给，水量一般较贫乏，水位受地形及季节影响较大。

1.3 工程地质

1.3.1、地质构造、地震 2 路线经过的区域大地构造单元上位于华南板块南华活动带大瑶山隆起之东偏南，区域地质构造单一，属于单斜地层，无构造发育，岩层产状95°∠43°。

据《中国地震动参数区划图》(GBJ8306－2001)及《广西地震烈度区划图》有关规定，抗震设防烈度为Ⅵ度，地震动峰值加速度小于0.05g，动反映谱特征周期0.35s。

据《广西地震烈度区划图》，本区地震基本烈度为VI度区。

1.3.2、地层、岩土性质

路线经过区地层为泥盆系下统贺县组(DIh)粉砂质泥岩，局部山坡上覆盖薄层第四系全新统残坡积(Q4el+dl)含碎石亚粘土。

1.4 不良地质现象

路线经过区域有少量软土分布，且一般较薄（小于2m），多为局部洼地淤泥积的淤泥质土,采取清淤换填办法处理。

2、主要工程数量

xxx段陡坡路堤处理工程量数量表

桩号 工程名称 GG5050玻纤土工格栅m2 备 注

土工格栅施工方案

一、工程概况

全长5.774Km,其中路基长度2.553Km。全线需铺设土工隔栅的陡坡路堤处理１处；填挖交界处理17处。铺设96区范围内。共需铺设铺设土工隔栅32261.3m2。

二、主要安排

根据设计施工桩号本项工程作业一、二、三队均有。本项工程现场负责人：

三、施工方法

1、土工格栅工作机理：

土工格栅的抗拉强度大，可增加路堤的稳定性；格栅网眼的存在制约了土的横向移动，形成了良好的嵌锁作用，使土体具有较好的整体抗剪能力；土工格栅有一定的刚度使上面的负荷得到扩散，提高了地基的承载力。

2、土工格栅的要求：

土工格栅采用双向拉伸（GSL）土工格栅，极限抗拉强度不小于80KN/m，断裂延伸率≤5%；土工格栅网孔尺寸为30mm×40mm，肋条截面为矩形。

1 3、铺设准备工作：

1.1 地基处理：首先对下层进行整平、碾压，要求平整度不大于15㎜，压实度达到设计要求，表面严禁有碎石、块石等坚硬凸出物。如路堤有其他配套处置措施（普夯、冲击碾压等），则需完成这些措施并整平压实后再进行土工隔栅施工。

1.2 铺设环境：室外气温5℃以上，风力4级以下，无雨、雪。(环境或特殊要求除外)。

4、土工格栅的铺设

4.1、底层土工格栅铺设

用竹桩（或木桩）标示出土工格栅铺设的范围，然后进行铺设。铺设要求：土工格栅平整、顺直；隔栅的纵横向接缝可采用尼龙绳或涤纶先缝接或U型钉连接使隔栅连成整体，隔栅相互搭接不小于20cm。

土工格栅铺设完成后，应及时（48小时内）进行路基填土。每层填筑应按“先两边，后中间”的原则对此填筑，严禁先填中部。填料不允许直接卸在土工隔栅上，必须卸在摊铺完毕的土面上。一切机械不得直接在铺好的土工隔栅上行走。

4.2、上层土工格栅铺设

土方填筑碾压合格后，铺设上层土工格栅，铺设要求及连接方式与底层土工格栅铺设要求相同，只是宽度应与填土层顶宽一致。上层土工格栅铺设完成后，应尽快在其上再填筑一层土，以防被破坏或丢失。该层土方严格按照路基土方填筑厚度和碾压要求进行填筑，松铺

北京师范大学江津附属学校（一期）工程

土工格栅加筋地基

施工方案

审批:

审核:

编制:

重庆市海昆实业有限公司

北京师范大学江津附属学校工程项目部

二0一五年五月

目 录

一、工程概况……………………………………………………………1

二、土工格栅加筋地基处理技术要求…………………………………2

三、土工格栅施工方案…………………………………………………2

四、施工进度安排及人员设备配置……………………………………5

五、工期控制措施……………………………………………………7

六、质量控制措施…………………………………………7

七、安全措施……………………………………………………………9

八、环保控制措施………………………………………………9

九、其他注意事项…………………………………………………10

十、土工格栅加筋地基平面图…………………………………………10

附：土方格栅加筋地基施工进度计划

一、 工程概况

北京师范大学江津附属学校位于重庆市江津区北部滨江新城（德感片区），该项目总用地面积233358.24 m²，总建筑面积268271.9m²。工程重要等级为一级，工程建设范围主要在填方区内，填方区厚度一般在20~30m之间，局部达40m，填土松散，地基从下至上采用强夯地基+压实回填地基+土工格栅加筋土地基处理，经过处理后，建筑基础采用筏板基础或柱下条形基础，以土工格栅加筋土地基及压实回填土地基作持力层，处理后的强夯地基作为下卧层，并采用增加上部建筑的整体刚度措施确保工程质量安全。

该项目一期建筑面积126090.32 m²，由1#幼儿园，2#、3#小学教学楼、4#小学宿舍、5#食堂、6#综合楼、车库以及集会广场等组成。其中：

1#幼儿园建筑面积9912.44m²，层数4层，建筑高度17.7m，筏板基础，框架结构；地基处理方式:强夯+压实回填+3层1m厚土工格栅加筋地基；

土工格栅施工技术方案

一、工程概况

本标段起点桩号为RK154+270，终点桩号为RK161+600，全段位于灵宝市境内，长7.33公里，采用单侧加宽方式设计。标段内多为湿陷性黄土，湿陷等级一般为II~III级，局部为I~II级，地形起伏较大、沟壑遍布，填挖交错。根据图纸设计，使用铺设土工格栅的方式减少路基不均匀沉降。

二、主要工程数量表

根据图纸设计要求，土工格栅主要用于路基填挖交界处、特殊地基处理、涵洞通道基底，详细工程量见下表。

处理部位 土工格栅种类 工程数量（㎡） 备注

陡坡路堤及填挖交界处理 双向塑料土工格栅，纵、横向抗拉强度≥40KN/m

桥头台背 单向土工格栅，抗拉强度≥80KN/m

特殊地基处理 双向钢塑土工格栅纵、横向抗拉强度≥80KN/m

涵洞通道基础及台背地基 双向钢塑土工格栅纵、横向抗拉强度≥80KN/m

三、总体安排

1、投入机械设备

序号 设备名称 单位 数量 规格型号

1 电钻

2 钢丝钳

3 钢筋切断机

4 钢筋调直机

5 工地运输车

四、土工格栅施工工艺

施工流程：施工准备→施工放样→铺设土工格栅→搭接、绑扎、固定→摊铺上层路基土→碾压→检测 1、施工准备

土工格栅应提前进场，经过试验检验合格后方可用于现场施工。尽量选用幅宽较宽的产品，减少搭接、方便施工。

铺设前应先将场地清理干净，清除养生膜、浮土、突出的硬物等，保证下承面的平整，要求平整度不大于15mm。使用压路机对工作面进行稳压，施工死角使用人工夯实。

对铺设区域进行准确放样，并报请监理检验合格后方可进入下一道工序。为防纵向歪斜现象，先按幅宽在铺设层划出白线或挂线。

铺设环境：室外气温5℃以上，风力4级以下，无雨、雪。(环境或特殊要求除外)

2、施工放样

使用仪器精确放样，并使用白灰撒出参考线。

3、铺设土工格栅

将土工格栅运至铺设起始位置，参照参考线进行铺设，其实位置用插钉及土石压重固定，然后用人工方法将格栅缓缓向前拉铺，每铺10米长进行人工调直一次，直至一卷格栅铺完，再铺下一卷。铺设时应拉直、平顺，紧贴下承层，不得出现扭曲、褶皱、重叠，并要注意避免过量拉伸从而避免超过其强度和变形的极限而产生破坏或撕裂、局部顶破等操作同前。大面积铺设后，要整体调整其平直度。铺设应平铺，拉直、不得重叠，不得卷曲、扭结。
