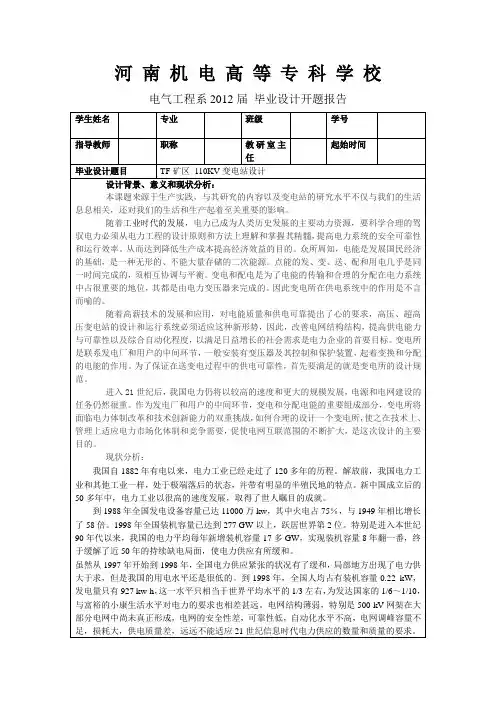

河 南 机 电 高 等 专 科 学 校

电气工程系2012届 毕业设计开题报告

学生姓名 专业 班级 学号

指导教师 职称 教研室主任 起始时间

毕业设计题目 TF矿区 110KV变电站设计

设计背景、意义和现状分析：

本课题来源于生产实践，与其研究的内容以及变电站的研究水平不仅与我们的生活息息相关，还对我们的生活和生产起着至关重要的影响。

随着工业时代的发展，电力已成为人类历史发展的主要动力资源，要科学合理的驾驭电力必须从电力工程的设计原则和方法上理解和掌握其精髓，提高电力系统的安全可靠性和运行效率。从而达到降低生产成本提高经济效益的目的。众所周知，电能是发展国民经济的基础，是一种无形的、不能大量存储的二次能源。点能的发、变、送、配和用电几乎是同一时间完成的，须相互协调与平衡。变电和配电是为了电能的传输和合理的分配在电力系统中占很重要的地位，其都是由电力变压器来完成的。因此变电所在供电系统中的作用是不言而喻的。

随着高薪技术的发展和应用，对电能质量和供电可靠提出了心的要求，高压、超高压变电站的设计和运行系统必须适应这种新形势，因此，改善电网结构结构，提高供电能力与可靠性以及综合自动化程度，以满足日益增长的社会需求是电力企业的首要目标。变电所是联系发电厂和用户的中间环节，一般安装有变压器及其控制和保护装置，起着变换和分配的电能的作用。为了保证在送变电过程中的供电可靠性，首先要满足的就是变电所的设计规范。

进入21世纪后，我国电力仍将以较高的速度和更大的规模发展，电源和电网建设的任务仍然很重。作为发电厂和用户的中间环节，变电和分配电能的重要组成部分，变电所将面临电力体制改革和技术创新能力的双重挑战，如何合理的设计一个变电所，使之在技术上、管理上适应电力市场化体制和竞争需要，促使电网互联范围的不断扩大，是这次设计的主要目的。

现状分析：

我国自1882年有电以来，电力工业已经走过了120多年的历程。解放前，我国电力工业和其他工业一样，处于极端落后的状态，并带有明显的半殖民地的特点。新中国成立后的50多年中，电力工业以很高的速度发展，取得了世人瞩目的成就。

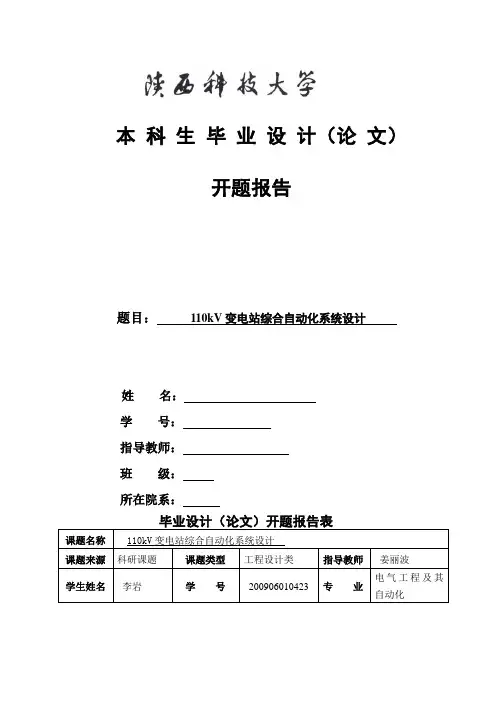

本 科 生 毕 业 设 计（论 文）

开题报告

题目： 110kV变电站综合自动化系统设计

姓 名：

学 号：

指导教师：

班 级：

所在院系：

毕业设计（论文）开题报告表

课题名称 110kV变电站综合自动化系统设计

课题来源 科研课题 课题类型 工程设计类 指导教师 姜丽波

学生姓名 李岩 学 号 200906010423 专 业 电气工程及其自动化 课题的意义以及国内外发展状况：

课题的意义：

企业变电站直接为生产提供电源，是电力系统的一个重要环节。变电站综合自动化是将变电站的继电保护、控制、测量、信号和远动等综合为一体的多微机自动化系统。变电站实现综合自动化，由计算机完成运行监视、控制、保护、正常操作和顺序事件记录等功能,由通讯网络实现信息交换,近年来已成为提高变电站自动化水平的发展方向。企业变电站能否正确运行关系到整个企业生产的稳定和安全问题。变电站综合自动化具有功能综合化；设备、操作、监视微机化（包括信息数字化内容）；结构分布分层化；通信网络光缆化及运行管理智能化的特征。

发展现状：

110kV变电站综合自动化系统基本概况

110kV 变电站综合自动化系统就是指利用先进的计算机自动化技术、信息信号处理技术、现代电子通信技术，将包括测量仪、信号系统、继电保护、自动装置等在内的变电站二次设备经过功能的优化组合，以实现对整个变电站以及输电配电线路的主动监控、自动测量、自动控制、微机保护和调度通信等综合性的自动化控制。110kV 变电站综合自动化系统的具体结构如110kV 变电站综合自动化系统具备的功能综合化、结构微机化、操作监视视频化、运行管理智能化等特征。其广泛应用一方面实现了电网的现代化管理，提高了劳动生产率，提高了变电站正常运行的可靠性；另一方面也通过对变电站二次系统的优化设计，节约了变电站的建设造价；同时，变电站的综合自动化系统利用计算机的高速计算能力和超强逻辑判断能力更方便地采集到齐全的数据和信息，提高了调度中心的全局监控和控制能力。目前，110kV 变电站的综合自动化系统在我国的运用已经比较普遍，但是其使用中存在不少的问题：①目前国家对110kV 变电站综合自动化系统的设计还没有统一的标准，因此不同厂家生产的产品在技术、自动化模式、自动化管理等方面都没有统一规范的指标，产品设计漏洞较多，产品质量存在很大的问题；②传统的二次设备如继电保护、自动装置、远动装置等几乎都采取电磁型或者小规模的集成电路，其结构复杂，自检和自诊能力都很缺乏，可靠性低；③传统的110kV 变电站使用了较多的电缆，电压互感器和电流互感器的负担较重，二次设备的冗余配置较多，占地面积较大；④变电站二次设备的远动功能不够完善，不能为调度中心提高那个大量、高精度的信息，导致其内部自动控制和调节滞后，协调和配合能力较差；⑤变电站综合自动化系统还不能实现不同厂家生产的设备间的互相操作，且抗干扰能力较差。 本课题的研究内容、方法、手段及预期成果：

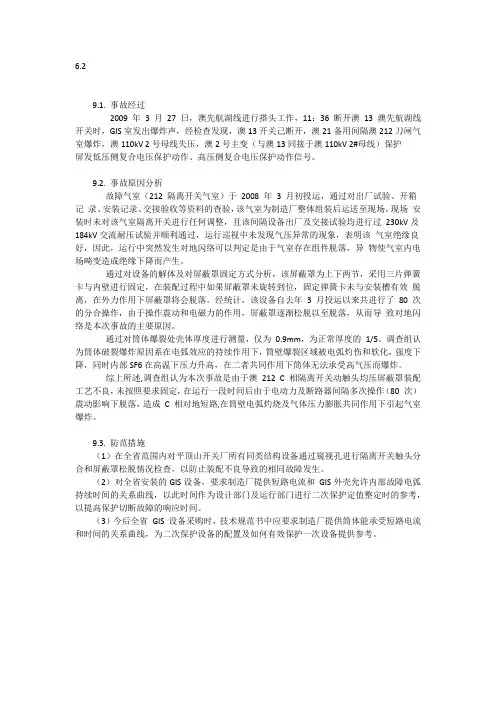

6.2

9.1. 事故经过

2009 年 3 月 27 日，澳先航湖线进行搭头工作，11：36 断开澳 13 澳先航湖线开关时，GIS室发出爆炸声，经检查发现，澳13开关己断开，澳21备用间隔澳212刀闸气

室爆炸，澳110kV 2号母线失压，澳2号主变（与澳13同接于澳110kV 2#母线）保护

屏发低压侧复合电压保护动作、高压侧复合电压保护动作信号。

9.2. 事故原因分析

故障气室（212 隔离开关气室）于 2008 年 3 月初投运，通过对出厂试验、开箱记 录、安装记录、交接验收等资料的查验，该气室为制造厂整体组装后运送至现场，现场 安装时未对该气室隔离开关进行任何调整，且该间隔设备出厂及交接试验均进行过 230kV及184kV交流耐压试验并顺利通过，运行巡视中未发现气压异常的现象，表明该 气室绝缘良好，因此，运行中突然发生对地闪络可以判定是由于气室存在组件脱落，异 物使气室内电场畸变造成绝缘下降而产生。

通过对设备的解体及对屏蔽罩固定方式分析，该屏蔽罩为上下两节，采用三片弹簧

卡与内壁进行固定，在装配过程中如果屏蔽罩未旋转到位，固定弹簧卡未与安装槽有效 脱离，在外力作用下屏蔽罩将会脱落。经统计，该设备自去年 3 月投运以来共进行了 80 次的分合操作，由于操作震动和电磁力的作用，屏蔽罩逐渐松脱以至脱落，从而导 致对地闪络是本次事故的主要原因。

通过对筒体爆裂处壳体厚度进行测量，仅为 0.9mm，为正常厚度的 1/5。调查组认为筒体破裂爆炸原因系在电弧效应的持续作用下，筒壁爆裂区域被电弧灼伤和软化，强度下降，同时内部SF6在高温下压力升高，在二者共同作用下筒体无法承受高气压而爆炸。

综上所述,调查组认为本次事故是由于澳 212 C 相隔离开关动触头均压屏蔽罩装配工艺不良，未按照要求固定，在运行一段时间后由于电动力及断路器间隔多次操作（80 次）震动影响下脱落，造成 C 相对地短路,在筒壁电弧灼烧及气体压力膨胀共同作用下引起气室爆炸。

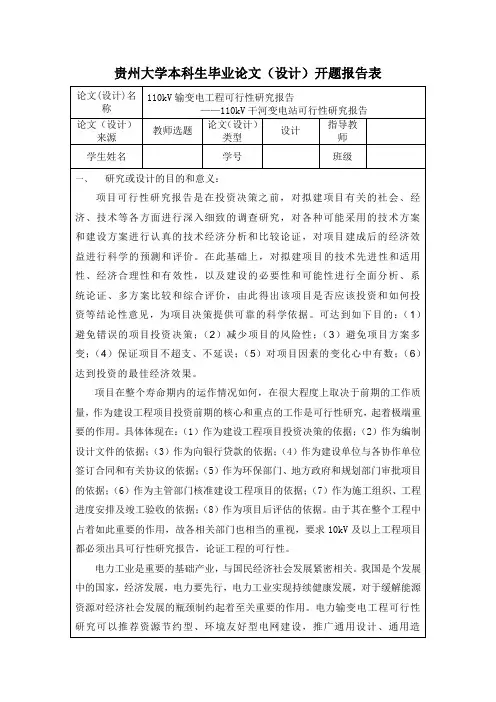

贵州大学本科生毕业论文（设计）开题报告表

论文(设计)名称 110kV输变电工程可行性研究报告

——110kV干河变电站可行性研究报告

论文（设计）

来源 教师选题 论文（设计）类型 设计 指导教师

学生姓名 学号 班级

一、 研究或设计的目的和意义：

项目可行性研究报告是在投资决策之前，对拟建项目有关的社会、经济、技术等各方面进行深入细致的调查研究，对各种可能采用的技术方案和建设方案进行认真的技术经济分析和比较论证，对项目建成后的经济效益进行科学的预测和评价。在此基础上，对拟建项目的技术先进性和适用性、经济合理性和有效性，以及建设的必要性和可能性进行全面分析、系统论证、多方案比较和综合评价，由此得出该项目是否应该投资和如何投资等结论性意见，为项目决策提供可靠的科学依据。可达到如下目的：（1）避免错误的项目投资决策；（2）减少项目的风险性；（3）避免项目方案多变；（4）保证项目不超支、不延误；（5）对项目因素的变化心中有数；（6）达到投资的最佳经济效果。

项目在整个寿命期内的运作情况如何，在很大程度上取决于前期的工作质量，作为建设工程项目投资前期的核心和重点的工作是可行性研究，起着极端重要的作用。具体体现在：（1）作为建设工程项目投资决策的依据；（2）作为编制设计文件的依据；（3）作为向银行贷款的依据；（4）作为建设单位与各协作单位签订合同和有关协议的依据；（5）作为环保部门、地方政府和规划部门审批项目的依据；（6）作为主管部门核准建设工程项目的依据；（7）作为施工组织、工程进度安排及竣工验收的依据；（8）作为项目后评估的依据。由于其在整个工程中占着如此重要的作用，故各相关部门也相当的重视，要求10kV及以上工程项目都必须出具可行性研究报告，论证工程的可行性。

电力工业是重要的基础产业，与国民经济社会发展紧密相关。我国是个发展中的国家，经济发展，电力要先行，电力工业实现持续健康发展，对于缓解能源资源对经济社会发展的瓶颈制约起着至关重要的作用。电力输变电工程可行性研究可以推荐资源节约型、环境友好型电网建设，推广通用设计、通用造
