《电子技术基础》习题答案一、单选题1抑制零点漂移的最有效的电路是(A )A、差分放大电路B、阻容耦合电路C、直接耦合电路D、功放电路2要增大放大电路的输入电阻时,应引入(C )反馈A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈3构成计数器的基本电路是(D)。
A.或非门B.与非门C.与或非门D.触发器4放大器功率放大倍数为100,问功率增益是多少分贝(B)。
A.10dBB.20dBC.30dBD.40dB5八输入端的编码器按二进制数编码时,输出端的个数是(B)。
A.2个B.3个C.4个D.8个6编码器、译码器为(A)。
A.组合逻辑电路B.时序逻辑电路C.A和B7单相桥式整流滤波电路中,若变压器副绕组电压有效值为10V,而测得输出电压为14.1V,则说明:(B )A、电容开路 B 负载开路 C 电容击穿 D 二极管损坏8要减小放大电路的输入电阻时,应引入(D )反馈。
A、电压反馈B、电流反馈C、串联负反馈D、并联负反馈9理想二极管在单相桥式整流电路(电阻负载)中承受的最大反向电压是(C)。
A.大于B.小于C.等于D.大于,小于210单相半波整流电路输出电压平均值U0= (A )A、0.45U2B、0.9U2C、1.1U2D、1.2U211利用二极管进行偏置的OTL电路是( C)A、甲类功率放大器B、乙类功率放大器C、甲乙类功率放大器12实验中如果测得二极管的正反向电阻都很小,则该二极管( C)A、正常B、内部断路C、已被击穿D、以上都不是13所谓机器码是指(B)。
A.计算机内采用的十六进制码B.符号位数码化了的二进制数码C.带有正负号的二进制数码D.八进制数14集成运放一般分为两个工作区,它们分别是(B)。
A.正反馈与负反馈B.线性与非线性C.虚断和虚短15在反馈放大电路中,若反馈信号与净输入信号作用于同一个节点,且瞬时极性相同,则属于(B )A、负反馈B、正反馈C、无法判断16一共射极放大电路的NPN三极管工作在饱和导通状态,其发射结电压和集电结电压分别为(B)。
电子技术基础模拟题与答案一、单选题(共IOO题,每题1分,共100分)1、一个电阻上标有106的字样是()欧姆A、IOMB、IMC、IOKD、 IOOK正确答案:A2、直流放大器中的级间耦合通常采用()A、电感抽头耦合B、阻容耦合C^直接耦合D、变压器耦合正确答案:C3、甲乙类功放电路的效率最大可达()oA、25%B、 78.50%C、50%D、90%正确答案:B4、同步时序电路和异步时序电路比较,其差异在于后者()A、输出只与内部状态有关B、没有触发器C、没有稳定状态D、没有统一的时钟脉冲控制正确答案:D5、根据作业指导书或样板之要求,该焊元件没焊,焊成其它元件叫()。
A、搭焊B、漏焊C、焊反D、错焊正确答案:D6、下列滤波效果最好的是()oA、电容滤波B、电感滤波C、RC-π型滤波D、LC-π型滤波正确答案:D7、由NPN型管构成的基本共射放大电路,输入是正弦信号,若从示波器显示的输出信号波形发现顶部削波失真,这是由于静态工作点电流Ic()造成的。
A、过小B、不变C、不能确定D、过大正确答案:D8、842IBCD编码器的输入变量为()个,输出变量为()个。
()A、8 8B、4 10C、10 4D、7 4正确答案:B9、在何种输入情况下,“与非”运算的结果是逻辑0。
()A、全部输入是0B、任一输入是0C、仅一输入是0D、全部输入是1正确答案:D10、半导体中的空穴和自由电子数目相等,这样的半导体称为()A、掺杂半导体B、N型半导体C、P型半导体D、本征半导体正确答案:D11、二进制数 1 IOOB= ()DoA、10B、8C、12D、13正确答案:C12、某放大电路在负载开路时的输出电压为4V,接人3kQ的负载电阻后, 输出电压降为3V,这说明该放大器的输出电阻为()。
A、3k ΩB、lkΩC> 0. 5 kΩD、2k Ω正确答案:B13、32位输入的二进制编码器,其输出端有()位。
A、5B、256C、128D、4正确答案:A14、有电流放大、无电压放大的电路是()放大电路.A、共集电极B、分压式偏置C、基本共射D、共基极正确答案:A15、为了消除交越失真,应当使功率放大电路工作在()状态。

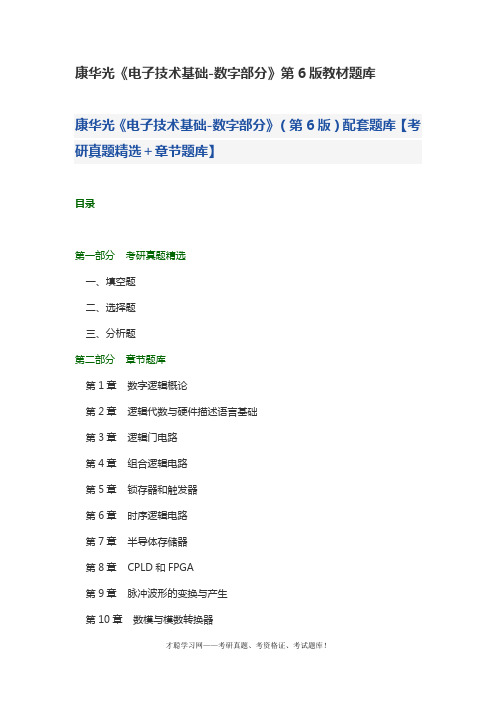

康华光《电子技术基础-数字部分》第6版教材题库康华光《电子技术基础-数字部分》(第6版)配套题库【考研真题精选+章节题库】目录第一部分考研真题精选一、填空题二、选择题三、分析题第二部分章节题库第1章数字逻辑概论第2章逻辑代数与硬件描述语言基础第3章逻辑门电路第4章组合逻辑电路第5章锁存器和触发器第6章时序逻辑电路第7章半导体存储器第8章CPLD和FPGA第9章脉冲波形的变换与产生第10章数模与模数转换器第11章数字系统设计基础•试看部分内容考研真题精选一、填空题1(10100011.11)2=()10=()8421B C D。
[电子科技大学2009年研]【答案】163.75;000101100011.01110101查看答案【解析】二进制转换为十进制时,按公式D=∑k i×2i求和即可,再由十进制数的每位数对应写出8421BCD码。
2数(39.875)10的二进制数为(),十六进制数为()。
[重庆大学2014年研]【答案】100111.111;27.E查看答案【解析】将十进制数转化为二进制数时,整数部分除以2取余,小数部分乘以2取整,得到(39.875)10=(100111.111)2。
4位二进制数有16个状态,不够4位的,若为整数位则前补零,若为小数位则后补零,即(100111.111)2=(0010 0111.1110)2=(27.E)16。
3(10000111)8421B C D=()2=()8=()10=()16。
[山东大学2014年研]【答案】1010111;127;87;57查看答案【解析】8421BC D码就是利用四个位元来储存一个十进制的数码。
所以可先将8421BCD码转换成10进制再进行二进制,八进制和十六进制的转换。
(1000 0111)8421B C D=(87)10=(1010111)22进制转8进制,三位为一组,整数向前补0,因此(001 010 1 11)2=(127)8。
《电子技术基础》考试试卷(附参考答案)一.填空(40分,每题5分)1.负反馈对放大电路性能的影响主要体现在(1)(2)(3)(4),闭环Auf= 。
2.通常使用来判断正负反馈,共射极放大电路反馈信号从基极注入为反馈,从发射极注入为反馈,当输出端短路后,反馈元件上有电压是反馈,若无电压是反馈。
3.负反馈在放大电路中的应用其主要类型有(1),,(2),,(3),(4)。
射极输出器是属于反馈。
4. OCL,OTL是功率放大电路,消除交越失真的方法是,它们电路上的共同特点是,不同点有,实用电路常工作在状态。
5. 集成运放主要功能是,运算电路有(1)(2)(3)(4);基本转换电路是(1)(2)。
6.功率放大电路的主要任务是,主要要求有(1)(2)(3)(4)。
7.直流稳压电源的功能是,晶体管串联型稳压电路是由,,和四部分电路组成。
8.放大电路设置偏置的目的是,引入负反馈目的是。
功率放大电路的工作状态分为,,。
二.判断(8分,在括号里打“√”或打“X”)1.放大器负反馈深度越大,放大倍数下降越多。
()2.由集成稳压电路组成的稳压电源其输出电压是不可调节的。
()3.负反馈能修正信号源的失真。
()4.直流负反馈的作用可以稳定静态工作点。
()5.零点漂移是放大器输出不能为零。
()6.抑制零点漂移最有效的是采用差动放大为输入级。
()7.放大器引入负反馈可以提高电压放大倍数稳定工作状态。
()8.集成运放的基本运算是加法和减法运算。
()三.识读电路(24分,写出电路名称,信号传输方式和所采用的偏置)1. 2.3. 4.5. 6.四.简答(18分)1.指出电路运算功能,并写出运算公式。
(1).(2)(3). (4).2.简述万用表检测电阻的使用方法。
五.计算(10分)1. 求如图所示放大电路的静态工作点和输入,输出电阻,电压放大倍数。
2.如图所示电路已知Rf=120k,U。
=1.5v,Ui=0.5v。
求R1的大小。
参考答案一,1,提高放大电路工作稳定性(降低了电压放大倍数)减小失真展宽通频带改善输入,输出电阻Au/(1+FAu)。
第1章检测题(共100分,120分钟)一、填空题:(每空0.5分,共25分)1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。
这种半导体内的多数载流子为自由电子,少数载流子为空穴,不能移动的杂质离子带正电。
P型半导体是在本征半导体中掺入极微量的三价元素组成的。
这种半导体内的多数载流子为空穴,少数载流子为自由电子,不能移动的杂质离子带负电。
2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。
三极管对外引出的电极分别是发射极、基极和集电极。
3、PN结正向偏置时,外电场的方向与内电场的方向相反,有利于多数载流子的扩散运动而不利于少数载流子的漂移;PN结反向偏置时,外电场的方向与内电场的方向一致,有利于少子的漂移运动而不利于多子的扩散,这种情况下的电流称为反向饱和电流。
4、PN结形成的过程中,P型半导体中的多数载流子由P向N区进行扩散,N型半导体中的多数载流子由N向P区进行扩散。
扩散的结果使它们的交界处建立起一个空间电荷区,其方向由N区指向P区。
空间电荷区的建立,对多数载流子的扩散起削弱作用,对少子的漂移起增强作用,当这两种运动达到动态平衡时,PN 结形成。
5、检测二极管极性时,需用万用表欧姆挡的R×1K档位,当检测时表针偏转度较大时,与红表棒相接触的电极是二极管的阴极;与黑表棒相接触的电极是二极管的阳极。
检测二极管好坏时,两表棒位置调换前后万用表指针偏转都很大时,说明二极管已经被击穿;两表棒位置调换前后万用表指针偏转都很小时,说明该二极管已经绝缘老化。
6、单极型晶体管又称为场效应(MOS)管。
其导电沟道分有N沟道和P沟道。
7、稳压管是一种特殊物质制造的面接触型硅晶体二极管,正常工作应在特性曲线的反向击穿区。
8、MOS管在不使用时应避免栅极悬空,务必将各电极短接。
二、判断正误:(每小题1分,共10分)1、P型半导体中不能移动的杂质离子带负电,说明P型半导体呈负电性。
(错)2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。
电子技术基础测试题(附参考答案)一、单选题(共70题,每题1分,共70分)1.半导体材料有()种A、1B、3C、2正确答案:C2.半导体中的空穴带正电。
A、✔B、×正确答案:A3.引入直流负反馈可以稳定静态工作点。
A、×B、✔正确答案:B4.在运算电路中同相输入端和反相输入端均为虚地。
A、✔B、×正确答案:B5.字符显示器一般由八段发光二极管构成。
A、×B、✔正确答案:A6.下列逻辑代数运算法则中,错误的是()A、A(B+C)=AB+ACB、A+(B+C)=(A+B)+CC、A+BC=(A+B)C正确答案:C7.三端集成稳压器cw7906的输出电压是()A、-9VB、-6VC、-12V正确答案:B8.数字电路有()种电瓶状态。
A、1B、3C、2正确答案:C9.三极管具有()放大作用。
A、电流B、电压C、功率正确答案:A10.放大电路的静态是指()信号时的状态。
A、不一定B、有C、无正确答案:C11.P型半导体中多数载流子是()A、自由电子B、原子核C、空穴正确答案:C12.三级管有()pn结A、3B、1C、2正确答案:C13.组合电路的特点是任意时刻的输出与电路的原状态有关。
A、×B、✔正确答案:A14.JK触发器具有()种逻辑功能。
A、2B、4C、3正确答案:B15.异步二进制计数器一般由t触发器组成。
A、×B、✔正确答案:A16.PN结加正向电压时空间电荷区将()A、变窄B、基本不变C、变宽正确答案:A17.测量脉冲电压,例如尖脉冲的峰值应使用()A、交流毫伏表。
B、示波器。
C、直流电压表。
正确答案:B18.测得在放大状态的三极管的三个管角电位分别是15.5v,6v,6.7v,则该三极管类型是()A、PnP型锗管B、npn型锗管C、npn型硅管。
正确答案:C19.下列逻辑运算中不属于基本逻辑运算的是()A、与非B、与C、或正确答案:A20.测得在放大状态的三极管的三个管脚电位分别是15.5v,6v,6.7v 则6.7v对应的是()A、发射极。
电子技术基础试题及答案一、单项选择题(每题2分,共20分)1. 在数字电路中,以下哪个元件不是基本的逻辑门?A. 与门B. 或门C. 非门D. 放大器答案:D2. 以下哪种波形不是周期性波形?A. 正弦波B. 矩形波C. 三角波D. 指数波答案:D3. 在模拟电路中,运算放大器的基本应用不包括以下哪一项?A. 放大B. 滤波C. 信号整形D. 电源转换答案:D4. 以下哪个参数不是衡量二极管性能的指标?A. 正向压降B. 反向电流C. 击穿电压D. 电容答案:D5. 在数字电路中,触发器的类型不包括以下哪一项?A. SR触发器B. JK触发器C. D触发器D. 运算放大器答案:D6. 在模拟电路中,以下哪个元件不是构成放大器的基本元件?A. 电阻B. 电容C. 二极管D. 电感答案:C7. 以下哪种波形不是数字信号?A. 方波B. 锯齿波C. 正弦波D. 脉冲波答案:C8. 在数字电路中,以下哪个逻辑运算符不是基本的?A. 与(AND)B. 或(OR)C. 异或(XOR)D. 乘法(MULT)答案:D9. 在模拟电路中,以下哪个元件不用于信号的滤波?A. 电阻B. 电容C. 二极管D. 电感答案:C10. 以下哪种波形不是模拟信号?A. 正弦波B. 矩形波C. 三角波D. 数字信号答案:D二、填空题(每题2分,共20分)1. 在数字电路中,一个稳定的触发器在输入信号变化时,输出状态______改变。
答案:不2. 运算放大器的开环增益通常非常高,可以达到______以上。
答案:1000003. 二极管的正向导通电压通常在______左右。
答案:0.7V4. 在模拟电路中,放大器的增益可以通过改变______的值来调整。
答案:电阻5. 数字电路中的逻辑门输出状态只有______和1。
答案:06. 触发器的输出状态由______控制。
答案:输入信号7. 在数字电路中,一个稳定的触发器在没有输入信号时,输出状态______改变。
电子技术基础测试题(含答案)一、单选题(共50题,每题1分,共50分)1、共射极放大电路的交流输出波形下半周失真时为()失真A、交越B、截止。
C、饱和。
正确答案:C2、与门的逻辑功能是。
A、全高为高。
B、部分高为高。
C、全低为高。
正确答案:A3、射极跟随器的特点是。
A、输入电阻大,输出电阻小。
B、输入电阻小,输出电阻大。
C、输入电阻大,输出电阻大。
正确答案:A4、JK触发器具有()种逻辑功能。
A、4B、2C、3正确答案:A5、三极管的反向电流ICBO是由()组成的。
A、多数载流子B、少数载流子。
C、多数载流子和少数载流直。
正确答案:B6、稳压电源是一种将交流电转化成稳定直流电的电路。
A、✔B、×正确答案:A7、多谐振荡器是一种无稳态触发器。
A、×B、✔8、为使电路输入电阻高,输出电阻低,应引入()A、电流并联负反馈。
B、电流串联负反馈。
C、电压串联负反馈。
正确答案:C9、TTL器件输入脚悬空相当于输入()电平A、负B、高C、低正确答案:B10、将二进制数1111011写成八进制数应是()A、173B、1323C、177正确答案:A11、组合逻辑电路的输出与电路的原状态()A、有关B、无关C、不一定正确答案:A12、PN结两端加正向电压时,那么参加导电的是()A、既有多数载流子又有少数载流子。
B、少数载流子。
C、多数载流子。
正确答案:C13、逻辑代数运算于普通代数运算结果()A、有的相同,有的不相同。
B、不想同C、相同正确答案:A14、集成运放在开环情况下,一定工作在非线性区。
A、×B、✔15、数字电路比模拟电路抗干扰能力()A、强B、相同C、差正确答案:A16、同步二进制计数器一般由t触发器组成。
A、×B、✔正确答案:B17、在由运放组成的电路中运放工作在非线性状态的电路是。
()A、电压比较器。
B、差值放大器。
C、反相放大器。
正确答案:A18、共射极放大电路的交流输出波形上半周失真时为()失真A、截止。
《电子技术基础》国考复习(选择题、判断题)试题及答案基本信息:[矩阵文本题] *1.杂质半导体中的少数载流子浓度取决于()。
[单选题] *A.掺杂浓度B.工艺C. 温度(正确答案)D.晶体缺陷2.在P型半导体中,电子浓度()空穴浓度。
[单选题] *A.大于B. 等于C. 小于(正确答案)D. 与温度有关3.在本征半导体中,电子浓度()空穴浓度。
[单选题] *A.大于B. 等于(正确答案)C. 小于D. 与温度有关4.在N型半导体中,电子浓度()空穴浓度。
[单选题] * A.大于(正确答案)B. 等于C. 小于D. 与温度有关5.锗二极管正向导通的条件是()。
[单选题] *A. Ub=0.7VB. Ub =0.3V(正确答案)C. Ub =0.5VD. Ub =0.1V6.硅二极管正向导通的条件是()。
[单选题] *A.Ub=0.7V(正确答案)B. Ub =0.3VC. Ub =0.5VD. Ub =0.1V7.二极管正向导通时的电阻RD ()。
[单选题] *A. 很小(正确答案)B. 很大C. 等于1kD. 无法确认8.二极管反向导通时的电阻RD ()。
[单选题] *A. 很小B. 很大(正确答案)C. 等于1kD. 无法确认9.晶体二极管最显著的特性是()。
[单选题] *A. 开关特性B. 信号放大特性C. 单向导通特性(正确答案)D. 稳压特性10.硅稳压管在稳压电路中稳压时,工作于()。
[单选题] * A.正向导通状态B.反向电击穿状态(正确答案)C.反向截止状态D.反向热击穿状态11.测量某放大电路中的一只NPN型晶体三极管,各电极对地的电位是:U1=2V,U2=6V,U3=2.7V,则该三极管各管脚的名称是()。
[单选题] *A. 1脚为c,2脚为b,3脚为eB. 1脚为e,2脚为c,3脚为b(正确答案)C. 1脚为b,2脚为e,3脚为cD. 1脚为b,2脚为c,3脚为e12.若晶体三极管工作在截止状态,则以下符合的条件为()。
电工类第五版《电子技术基础》全章节习题与及答案电工类第五版《电子技术基础》全章节习题与及答案一.填空题:(共59题)1.PN结正向偏置时,应该是P区的电位比N区的电位高。
2.硅二极管导通时的正向管压降约为0.7V 。
3.锗二极管导通时的正向管压降约为0.2V 。
4.半导体三极管放大的实质是小电流控制大电流。
5.工作在截止和饱和状态的三极管可作为开关器件使用。
6.三极管的极限参数分别是I CM、P CM和U CEO。
7.在共射极放大电路中输出电压和输入电压的相位相反。
[此处图片未下载成功]8.小功率三极管的输入电阻经验公式= 30 09.放大电路产生非线性失真的根本原因静态工作点不合适。
10.在放大电路中负载电阻值越大其电压放大倍数越大。
11.反馈放大器是由基本放大电路和反馈电路组成。
12.电压负反馈的作用是稳定输出电压。
13.电流负反馈的作用是稳定输出电流。
14.反馈信号增加原输入信号的反馈叫正反馈。
15.反馈信号减弱原输入信号的反馈叫负反馈。
16.放大直流信号时放大器应采用的耦合方式为直接耦合。
17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。
18.集成运放按电路特性分类可分为通用型和专用型。
19.线性状态的理想集成运算放大器,两输入端电位差=0。
20.线性状态的理想集成运算放大器,两输入端的电流=0。
21.单门限电压比较器中的集成运放工作在开环状态。
22.单门限电压比较器中的集成运放属于线性应用。
23.将交流电变换成直流的过程叫整流。
24.在单相桥式整流电路中,如果负载电流是20A,则流过每只晶体二极管的电流是10 A。
25.在输出电压平均值相等的情况下,三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。
27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。
28.三端可调输出稳压器的三端是指输入、输出和调整三端。
29.三端固定输出稳压器CW7812型号中的12表示为 12 V。
A B
C D 、同步计数器和异步计数器比较,同步计数器的显著优点是
A B
C D
个触发器可以构成最大计数长度(进制数)为
A B
C D 、某电视机水平-的脉冲转换为
A B
C D 、某移位寄存器的时钟脉冲频率为,欲将存放在该寄存器中的数左移
A B
C D
E、SRAM
2、对于T触发器,若原态Qn=1,欲使新态Qn+1=1,应使输入T=
A、0
B、1
C、Q
D、Q的反
3、欲使JK触发器按Qn+1=Qn工作,可使JK触发器的输入端
A、J=K=0
B、J=Q,K=Q的反
C、J=的反 ,K=Q
D、J=Q,K=0
E、J=0,K=Q的反
4、欲使JK触发器按Qn+1=1工作,可使JK触发器的输入端
A、J=K=1
B、J=1,K=0
C、J=K=Q的反
D、J=K=0
E、J=Q的反,K=0
5、描述触发器的逻辑功能的方法有
A、状态转换真值表
B、特性方程
C、状态转换图
D、状态转换卡诺图
第三题、判断题(每题1分,5道题共5分)
正确错误、同步时序电路具有统一的时钟
正确错误、计数器的模是指对输入的计数脉冲的个数
正确错误触发器的特征方程触发器不是时序电路正确错误进制计数器与一个进制计数器
正确错误
