选煤厂设计初步方案（200万吨）一、厂型规模（一）工作制度工作天数330天/年；工作时间16小时/天，两班生产，一班检修；小时平均入洗原煤379吨。
（二）选择方案原则1、工艺简单可靠，效率高，运行成本低，经济效益好。
2、建设外来原煤入洗系统，用于入洗原煤。
3、设备布置科学紧凑，结构简单，减少投资。
4、煤泥水实现闭路循环。
5、原煤、精煤分别留有两个场地，分别存放气煤、1/3焦煤等。
（三）产品用途精煤供当地钢厂及焦化厂作为炼焦配煤；中煤供电厂单独销售；煤泥供民用。
二、煤质情况煤炭运销部进行了较为全面筛分、浮沉、化验分析。
三、初步方案的工艺选择和主要设备（一）重介-浮选联合工艺根据煤质分析，选择洗选系统。
1、工艺流程原煤经简易筛分破碎后落地，洗选时经受煤坑通过入洗皮带运至主厂房缓冲仓，经无压给料三产品重介质旋流器分选出精煤、中煤、矸石三种产品。
精煤经脱介筛脱水脱介后，+13mm的块精煤和经离心机进一步脱水后13-0.5mm的末精煤掺混经皮带运输到精煤场地；中煤和矸石分别经脱介筛脱水脱介后经皮带运输到相应的场地。
精煤脱介筛筛下稀介质经精煤磁选机回收后浓介质进入合格介质桶，其尾矿则经水力旋流器-高频筛回收粗粒精煤泥进入精煤皮带，水力旋流器溢流和高频筛筛下水进入浮选机，浮选精矿经压滤脱水后掺入最终精煤，尾矿则进入浓缩池。
中煤脱介筛和矸石脱介筛筛下稀介质经各自磁选机回收后浓介质进入合格介质桶，其尾矿则经水力旋流器-高频筛回收粗粒煤泥进入中煤皮带，水力旋流器溢流和高频筛筛下水进入尾矿浓缩池，浓缩池底流经压滤脱水后的煤泥单独存放销售，其溢流水作为循环水使用。
2、主要设备选择由于选煤系统中的三产品重介质旋流器、介质泵、脱介筛、磁选机、离心机、浮选机、压滤机等主要设备，直接影响原煤分选效果、精煤回收率、介质回收和煤泥水处理等，最终影响洗煤成本和经济效益。
因此，建议主要设备选择国内先进可靠的较好产品。
⑴、设备选型原则①设备性能先进，工作可靠，操作方便；②环保节能，单机自动化程度高，易于实现集中控制；③设备选型要能适应煤质波动较大的实际情况；④选择低噪音、振动小的设备；⑤为简化系统减少投资，尽量选用处理能力大、效率高的单台设备；⑥尽量选择同类型同系列的设备，便于检修和更换配件；⑦在符合工艺要求的情况下，首先选择集团公司内部产品。
150万吨洗煤厂方案设计D目录一、项目名称 (1)二、选煤厂建设的必要性 (1)三、煤源及煤质 (3)四、设计要求及预期效果 (5)五、设计特点 (6)六、工艺流程简述 (7)七、工艺设备选型 (9)八、电气和自动化 (19)九、采暖、通风及供热 (22)十、建设工期 (25)十一、承包范围 (27)十二、投资计算 (27)十三、劳动定员 (30)十四、经济效益分析 (30)十五、主要技术经济指标表 (34)一、项目名称坑口洗煤厂建设工程。
二、选煤厂建设的必要性在中国一次能源结构中煤炭一直占主导地位，是世界第一大产煤国，世界第二能源消费国。
2000年全国原煤入选比重只有35%左右，2011年刚刚超过50%，与其他煤炭生产发达国家90%-100%的原煤入选率有很大差距，大量原煤未经加工直接燃烧，洁净煤技术开发和应用进展缓慢。
大力发展和推广使用洁净煤技术，是煤炭工业调整产业结构、实行综合开发、提高煤炭利用率的有效途径，是煤炭工业实施可持续发展战略的重要组成部分。
《国务院关于加强节能工作的决定》（国发【2006】28号），《关于印发煤炭工业节能减排工作意见的通知》（发改能源【2007】1456）等文件，都对煤炭洗选加工、商品煤灰分等进行了明确要求。
加快洁净煤技术产业化步伐，将科技成果转化为现实生产力，对煤炭工业显得尤为迫切和重要。
选煤是洁净煤技术的源头和基础，是现阶段最为成熟、最为经济的手段。
山西****煤矿坑口洗煤厂生产的1/3焦煤，属炼焦配煤，对于炼焦配煤的煤种来说，其原煤经洗选加工后，具有很大的优势和必要性，主要理由如下：1、提升煤炭质量、适应用户需要优质炼焦煤作为特殊和稀缺煤种在各个国家都得到了战略性的保护。
随着我国炼铁高炉向大型化发展，对焦炭的强度要求提高、质量提升，也就要求低灰、低硫具有强黏性的焦煤、肥煤配比提高。
2、减少矸石的无效运输矸石的发热量仅为400卡/克左右，如果矸石赋存在原煤里，就会和原煤一起进行运输。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.太原理工大学阳泉学院毕业设计说明书毕业生姓名：专业：学号：指导教师：所属系（部）：采矿工程系二〇一三年五月太原理工大学阳泉学院毕业设计评阅书题目：阳煤集团三矿150万吨选煤厂初步设计采矿工程系10级煤炭深加工与利用1班专业姓名设计时间：2013 年3月11日~2013 年5月12日评阅意见：成绩：指导教师：（签字）职务：201年月日太原理工大学阳泉学院毕业设计答辩记录卡系专业姓名答辩内容记录员：（签名）成绩评定专业答辩组组长：（签名）201年月日摘要中国是一个煤炭生产大国，煤炭生产企业愈来愈重视选煤厂的建设，通过煤炭的洗选加工以提高煤炭产品的质量，在选煤厂的建设中选煤厂的设计工作是各项工作的重要环节。
本设计以阳煤三矿选煤厂原始资料为基础通过对原始资料的分析设计出合理的工艺流程，因此本设计采用主再选跳汰——浮选联合双系统流程最终分选出精煤、中煤、末煤、矸石和浮选精煤四种产品。
本工艺流程简单适用易于生产管理一次性建设投资少。
工艺流程确定后进行工艺流程的计算得出合适的工艺指标然后通过计算选择合适的设备对车间进行恰当的布置。
最后对工业场地进行了总规划使各个生产环节间及生产环节与辅助设施间构成了一个有机的整体。
此外本设计还对电气给排水采暖通风等方面进行了阐述。
关键词：跳汰选煤浮选可选性ABSTRACTChina is a large coal production country .The coal enterprises in china pay attention to develop the coal preparation industry more and more in order to improve coal product quality . So , the advanced design plays an important role .The design based on the raw data analysis in Yang third coal mine preparation plant source book,design a rational process, Yang third coal mine coal is extremely difficult reparation, so the design referred a three-product flotation process,after the mud is taken,0.5-50mm into the three-product cyclone separation, the products is coal and gangue. Less than 0.5mm particle and magnetic separation tailings into the flotation of separation. the application process is simple, easy to production management.By calculating and selecting suitable equipment, and workshops on the proper layout. Finally, the industrial site where the overall planning, Various segments of production and production processes and auxiliary facilities between constitutes an organic whole. In addition, the design is also electrical, drainage, heating ventilation and other areas discussed.Keywords:coal jigging flotation An optional目录摘要 ................................................ 错误!未定义书签。
选煤⼚设计说明书（中国矿业⼤学矿物加⼯⼯程毕业设计）第⼀章概述本设计是设计年处理量能⼒为1.80Mt/a的矿区型选煤⼚。
主洗两个矿井的来煤，即原煤资料中的82层和72层，其中82层占70.00%，72层占30.00%。
分别设为A和B两矿。
1.1⽣产⼯艺及⼯作制度⽣产⼯艺采⽤三产品全重介（0~50mm）；煤泥重介,直接浮选；尾煤浓缩压滤的联合⼯艺流程。
⼯作制度：330d/n; 16h/d;分三班⼯作：两班⽣产，⼀班检修：1.2⼚址概况此选煤⼚位于安徽省淮北市，交通⼗分便利，向北可⾄徐州与陇海线相通，向东可与京沪线相连，此外，⼚区有直⾄淮北市公路，可直达徐州，宿县等地，产品可以很⽅便地运⾄能源需求很⼤的华东地区销售。
1.3矿区煤⽥，煤层的特性1.3.1 A矿煤层的特性：煤层形成于废弃的三⾓洲平原上，砂泥物资来源较丰富，植被⽣产受到不同程度的影响，使得煤层厚度不稳定，煤层结构较多，灰分较⾼，可采点较多。
煤层底板为泥岩和砂质泥岩，顶板泥岩和砂制泥岩为主，局部为砂制泥岩，由于后期的改造和冲刷作⽤，对煤层的原⽣厚度和结构稳定性有⼀定的影响。
1.3.2 B矿煤层的特性煤层顶板为砂岩，泥岩，局部为砂制泥岩；底板为砂岩泥岩和砂制泥岩。
因其在⼴阔平坦的草坪基础上形成，故厚度稳定，构造简单，后期改造及冲刷作⽤，岩浆活动等，对煤层的原⽣厚度和结构稳定性影响甚⼩。
A矿煤和B矿煤灰分、发热量都偏⾼，同时都属于特地硫，特低磷，砷，氟含量的优质炼焦煤。
1.4⽔电源供应选煤⼚⽣产，⽣活，消防⽤⽔均采⽤深层地下⽔，⽣产废⽔澄清后循环使⽤，⽣产污⽔供灌溉⽤。
⼚区设有变电所，电源引⾄30Kv⾼压电⽹，经⼚区变电所将其变成6KV，然后在通过各级变压器变成动⼒级⽣活⽤电，供⼚区⽣产及⽣活⽤电。
1.5产品的品种和⽤途该⼚主要洗选后的产品：精煤，中煤，矸⽯和煤泥。
精煤（γ=62.088%；Ad=10.36%）主要为炼焦⽤煤。
中煤（γ=17.776%；Ad=24.88%）⽤于附近等地的发电⼚供发电⽤。

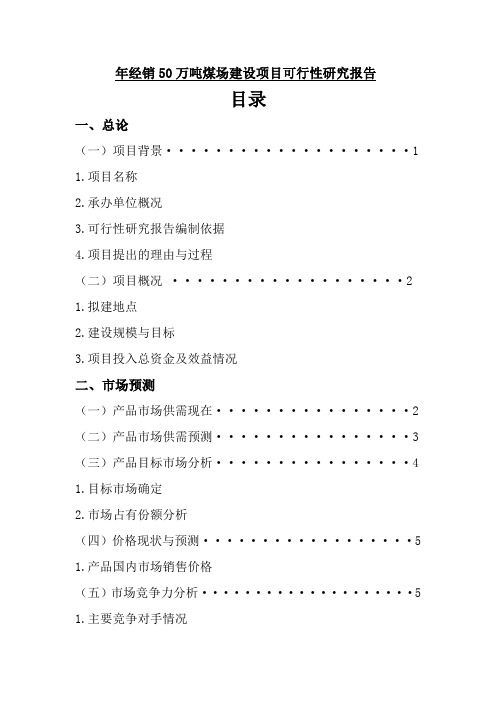

年经销50万吨煤场建设项目可行性研究报告目录一、总论（一）项目背景 (1)1.项目名称2.承办单位概况3.可行性研究报告编制依据4.项目提出的理由与过程（二）项目概况 (2)1.拟建地点2.建设规模与目标3.项目投入总资金及效益情况二、市场预测（一）产品市场供需现在 (2)（二）产品市场供需预测 (3)（三）产品目标市场分析 (4)1.目标市场确定2.市场占有份额分析（四）价格现状与预测 (5)1.产品国内市场销售价格（五）市场竞争力分析 (5)1.主要竞争对手情况2.产品市场竞争力优势、劣势三、建设规模与产品方案（一）建设规模 (5)1.建设规模方案比选2.推荐方案及其理由（二）产品方案 (6)1.产品方案构成2.产品方案比选3.推荐方案及其理由四、场址选择（一）场址所在位置现状 (7)1.地点与地理位置2.场址土地权属类别及占地面积3.土地利用现状4.技术改造项目现有场地利用情况（二）场址建设条件 (7)1.地形、地貌、地震情况2.工程地质与水文地质3.气候条件4.交通运输条件5.公用设施社会依托条件（水、电、汽、生活福利）五、技术方案、设备方案和工程方案（一）技术方案 (7)1.生产方法2.工艺流程3.推荐方案的主要工艺（生产装置）流程图、物料平衡图、物料消耗定额表（二）主要设备方案 (7)1.主要设备选型2.主要设备来源3.推荐方案的主要设备清单（三）工程方案 (8)1.主要建、构筑物的建筑特征、结构及面积方案2.特殊基础工程方案3.主要建、构筑物工程一览表六、主要原材料、燃料供应（一）主要原材料供应 (9)1.主要原材料品种、质量与年需要量2.原材料、辅助材料来源与运输方式七、总图运输与公用辅助工程（一）总图布置 (10)1.平面布置。
列出项目主要单项工程名称、生产能力、占地面积、外形尺寸、流程顺序和布置方案2.竖向布置3、总平面布置图（技术改造项目应标明新建和原有以及拆除的建、构筑物的位置）（二）场内外运输 (11)（三）公用辅助工程 (12)1、给排水工程2、供电工程3、供热设施4、公用设备清单八、节能措施 (13)九、节水措施 (13)十、环境影响评价 (13)（一）场址环境条件 (13)（二）项目建设和生产对环境的影响 (13)（三）环境保护措施方案 (14)（四）环境保护投资 (15)（五）环境影响评价 (15)十一、劳动安全卫生与消防（一）危害因素和危害程度 (15)（二）安全措施方案 (15)（三）消防设施 (15)十二、组织机构与人力资源配置（一）组织机构 (16)（二）人力资源配置 (16)十三、项目实施进度（一）建设工期 (16)（二）项目实施进度安排 (16)（三）项目实施进度表（横线图） (17)十四、投资估算（一）投资估算依据 (18)（二）建设投资估算 (18)1、建筑工程费2、设备及工器具购置费3、安装工程费4、工程建设其他费用5、基本预备费6、涨价预备费7、建设期利息（三）流动资金估算 (19)（四）投资估算表 (19)十五、融资方案（一）资本金筹措 (20)（二）融资方案分析 (20)十六、财务评价（一）新设项目法人项目财务评价 (21)1、财务评价基础数据与参数选取2、销售收入估算（编制销售收入估算表）3、成本费用估算（编制总成本费用估算表和分项成本估算表）4.盈亏平衡分析5.投资回收期十七、国民经济评价（一）固定资产投资调整 (22)（二）转移支付的处理 (22)十八、社会评价 (23)十九、风险分析 (23)二十、研究结论与建议 (23)附图、附表、附件 (24)年经销50万吨煤场建设项目可行性研究报告一、总论（一）项目背景1.项目名称：年经销50万吨煤场建设2.承办单位概况：永盛煤炭有限公司位于陕西省榆林市开发区创业大厦18层，公司成立于2010年5月，注册资金1000万元。
新建50万吨煤炭交易市场建议书山西神源煤炭交易中心目录1、项目概况 (3)2、项目提出的背景和政策支持 (3)3、项目选址 (5)4、项目建设规模和内容 (6)5、项目财务分析 (10)6、结论和建议 (13)新建50万吨煤炭交易市场一、项目概况(一)项目单位山西神源煤炭交易中心（临时用名）(二)项目名称新建50万吨煤炭交易市场(三)项目规模煤炭年销量50万吨。
二、项目提出的背景和政策支持(一)项目提出的背景随着我省煤炭资源整合的完成，煤炭企业逐步走入了正轨，煤炭行业必将迎来又一个发展的春天，目前山西共有煤炭业主138家，生产矿井1053座，年生产能力将达到10亿吨，其中外销6亿吨。
仅项目所在的原平地区就有矿井14座，年生产能力达960万吨。
而原平周边的宁武、保德、河曲、偏关、静乐等县都具有丰富的煤炭资源，特别是近几年山西鲁能河曲电煤开发有限责任公司上榆泉煤矿、中国神华能源集团保德煤矿等一些现代化大型矿井相继上马和建成投产，使忻州市的煤炭生产能力大幅度提高。
据了解，整合后忻州市共有煤矿68座，单井平均规模106万吨，年生产能力达到7200万吨。
此外，在项目所在的300公里范围内有与我省相邻的陕西府谷、神木和内蒙东胜都拥有大量的优质煤炭。
目前，国内煤炭产业虽然形成了一个较为完整的产、供、销体系，但由于煤炭用户有高峰期和低潮期，也有一些是季节性用户，如冬季供热单位等，造成了煤炭市场的动荡和波动，以2010年为例，煤炭最低和最高价就相差在100元左右。
这种情况的出现，一方面造成了采煤企业在销售淡季不能开足马力生产影响产能，销售旺季又出现了供不应求的现象；另一方面，煤炭用户在使用淡季由于签订合同所以不的不占用很大的库存，无形地加大了企业的财政压力，而在使用旺季由于煤炭吃紧，煤炭是一天一个价地上涨，又给用煤企业背上了承重的负担。
此外，煤炭生产企业属于高危行业，易受外部环境影响。
如安全问题、环保问题和当地的一些政策变化，都会造成煤炭生产企业停产整顿，常常使煤炭的产供销脱节，影响市场的稳定。
芦岭1.5Mta选煤厂方案设计及主厂房工艺布置说明书安徽理工大学毕业设计淮北矿业集团芦岭1.5Mt/a选煤厂方案设计及主厂房工艺布置摘要中国是一个煤炭生产大国，中国的煤炭企业越来越重视选煤行业的发展，以提高煤炭产品质量。
因此，先进的设计有着重要作用。
本设计是芦岭选煤厂的主厂房，这篇论文首先介绍芦岭矿厂区位置、地理概况和原料煤基地。
本设计采用重介选煤工艺，其主要设备是无压给料三产品重介质旋流器。
然后阐明了芦岭矿选煤厂的选煤方法的特点以及制定该工艺的依据。
并且介绍了选煤厂的服务年限和车间的工作制度，编制计算和选型。
最后，从数量检查、质量检查和采制化设施三个方面论述了该厂生产技术检查。
设计符合设计要求，能够较好地完成设计任务。
关键词：三产品重介旋流器，选煤厂，工艺效果THE DESIGN AND LAYOUT OF THE MAIN PLANT安徽理工大学毕业设计PROCESS OF THE 1.5Mt/a LULING COAL PREPARATION PLANT OF HUAIBEI MINING GROUPABSTRACTChina is a large coal production country .The coal enterprises in china pay attention to develop the coal preparation industry more and more in order to improve coal product quality. So, the advanced design plays an important role . The design is the Luling coal preparation plant, the first part of this thesis introduces the position of plant area and general geography situation and the base of raw coal of Luling Mine. The design adopt the heavy medium Preparation technique, and its main equipments are three-product dense medium cyclone by unpressurized feeding. Then introduces the coal preparation methods and the preparation technique and why preparation technique is adopted. Then introduces the limit Service time and the work system of coal preparation industry, compute the preparation technique and choose the type. In the last part, I discuss the arrangement of crafts and the quantity check and the facilities adopted, by which the technique of Luling coal preparation plant can be checked. The design fits the requirement, and can complete the design.KEYWORDS: three-product dense medium cyclone, coal preparation plant, process effect芦岭1.5Mta选煤厂方案设计及主厂房工艺布置说明书安徽理工大学毕业设计目录摘要 (I)ABSTRACT (II)1 绪论 (1)2 厂区概况 (2)2.1厂区位置 (2)2.2地理概况 (2)2.3气象、地震 (2)3 原料煤基地 (3)3.1厂区地质特征 (3)3.2煤层及生产矿井埋藏量、生产能力和服务年限 (3)4 煤质特征及其可选性 (4)4.1煤质特征及其可选性 (4)4.2煤质资料分析 (4)4.2.1原煤筛分试验 (4)4.2.2原煤浮沉试验 (5)5 选煤方法限度及工艺流程说明 (8)5.1选煤方法与限度 (8)5.2工艺流程制定依据 (8)5.2.1选择无压给料三产品重介旋流器的依据 (8)5.2.2 采用直接浮选的依据 (9)5.3工艺流程的说明 (10)5.3.1 分选、脱介、脱水作业 (10)5.3.2 介质回收 (10)5.3.3 粗煤泥回收 (10)5.3.4 煤泥水处理 (11)6原煤设计能力、工作制度及服务年限 (13)6.1选煤厂及车间的工作制度 (13)6.2选煤厂的服务年限及原煤处理能力 (13)6.2.1 服务年限 (13)6.2.2 厂型 (13)6.2.3 处理能力 (13)7 选煤厂工艺流程的计算 (14)7.1选煤数、质量的计算 (14)7.1.1 分选作业的计算 (14)7.1.2 介质流程的计算 (16)7.1.3 数质量流程的计算 (29)7.1.4 水量流程的计算 (34)7.1.5 编制最终产品平衡表 (35)7.2选后产品的质量与品种 (35)8 主要工艺设备的选型与计算 (37)8.1不均衡系数的选取 (37)8.2主要工艺设备的选型与计算 (37)8.2.1 主选设备的选择 (37)8.2.2 脱介设备的选型与计算 (38)8.2.3 脱水设备的选型与计算 (40)8.2.4 磁选机的选型与计算 (40)8.2.5 粗煤泥弧形筛及离心机的选型与计算 (41)8.2.6 矿浆准备器的选型与计算 (42)8.2.7 浮选精煤及尾煤脱水设备的选型与计算 (43)8.2.8 介质桶的选型与计算 (43)8.2.9 粗煤泥桶的选型与计算 (43)8.2.10 尾煤浓缩机的选型与计算 (44)8.2.11 主厂房皮带的选型与计算 (44)8.2.12 其他设备的选型与计算 (45)9工艺布置 (48)9.1主厂房工艺布置原则 (48)9.2主厂房布置简介 (48)9.2.1 标高24.30平面 (48)9.2.2 标高16.50 平面 (48)9.2.3 标高10.50 平面 (48)9.2.4 标高4.80平面 (49)9.2.5 标高0.00平面 (49)10生产技术检查 (50)10.1数量检查 (50)10.2质量检查 (50)10.3煤样室与化验室 (50)参考文献 (51)附录 (1)致谢 (3)1 绪论根据安徽理工大学下达的毕业设计任务书，设计淮北矿业集团芦岭1.5Mt/a 选煤厂方案设计及主厂房工艺布置，厂型为150Mt/a 的炼焦煤选煤厂，设计煤炭质量要求为：精煤灰分 dA 10.51~11.00%；水分M t ≤12.00％，-0.5mm 粒级煤参加浮选。
万吨选煤厂主厂房初步设计优秀设计一设计任务书•••••1. 1设计任务1.2作业内容1.3注恿:事项二煤质资料及分析2. 1筛分资料的综合2. 2浮沉资料的综合三工艺流程的运算133.1工艺流程运算的依据.........3.2预备作业的运算 ............3.3跳汰选作业的运算 ..........3.4煤泥处理及浮选作业的运算3. 5水量流程的运算 ...........3.6工艺流程数据的综合 (13)151617 20 22四工艺流程的评述24 五设备选型与运算265.1设备选型原则 .......5.2筛分设备的选型运算5.3破裂设备的选型运算5.4分选设备的选型运算5.5脱水设备的选型运算2627 272728六工艺布置336.1工艺布置原则……6.2重选车间工艺布置6.3浮选车间工艺布置33 33 33七工艺设计评述34 八终止语35 附录：设备清单36 参考文献37一设计任务书本作业是在给定原料煤资料、工艺流程和其他一些已知条件的基础上，为设计某矿井选煤厂而进行的原料煤资料综合与分析、工艺流程运算及要紧工艺设备选型等工作。
通过本作业，加深对所学知识的明0得，对整个选煤系统的有一个整体认识。
因此要求同学们在老师的指导下，参考有关资料，独立认真地完成本设计。
1 • 1设计任务处理能力为150万吨/年的矿井选煤厂,服务年限为40年以上，工作制度每年工作330天，每天工作16小时（即两班生产、一班检修），原煤牌号为气煤，入厂的原料煤为该矿A、B两层煤，其中A层占入厂原煤39%、B层占入厂原煤61%。
有关原料煤资料详见后表，丄艺流程图见后图。
最终产品质量要求：精煤灰分10.00%〜10.50%,精煤水分M1.2作业内容1.对入厂原煤资料进行分析，了解入厂原煤性质；依照给定的工艺流程、选煤方法及入选粒度上下限等进行资料综合，并进行校正；求得入选原煤的粒度组成和密度组成，山此绘制出原煤可选性曲线，分析入选原煤的性质。
华晋沙曲选煤厂快速装车系统精煤储煤场施工组织设计总工程师：安全监察部：工程管理部：项目经理：技术负责人：安全员:编制人：实施日期：编制单位：第六工程公司目录第1节工程概况第2节组织机构第3节施工方案第4节施工部署第5节主要项目施工方法第6节质量保证措施第7节安全保证措施第8节工期保证措施第9节文明施工环境保护措施第10节雨季施工措施第11节施工现场环保、消防、降噪声、文明等施工技术措施附录：1. 施工总平面图2. 进度计划精煤储煤场施工组织设计一.工程概况:本工程为沙曲选煤厂改扩建工程——精煤储煤场。
是快速装车系统的配套工程。
精煤储煤场基础为混凝土筏板结构主体为混凝土剪力墙结构。
本工程为钢筋混凝土地道，地道长121.500米。
○A-○B轴轴线尺寸为7.0m。
混凝土强度等级：基础垫层采用C15,基础筏板、钢筋混凝土剪力墙及溜槽均采用C30防水抗渗p6。
地面以上主体结构采用C30。
最外层钢筋混凝土保护层厚度：地道侧壁、地道顶板和地板最外层钢筋的保护层厚度为40mm地面以上的柱、梁、板最外层钢筋的保护层分别为35mm、35mm、25mm。
钢筋采用HPB300级，HRB400级。
.①-○10轴轴线尺寸为85.7m，○A-○B轴轴线尺寸为7.0m。
钢筋采用HPB300级，HRB400级。
本场地类别为Ⅱ类，地板以下的○2层粉土应全部挖除，用3：7灰土分层压实至底板底部标高，换填的灰土层至于○3层卵石之上灰土的厚度不的小于1m。
灰土的土料应采用应采用粉质土。
灰土应扩出基础外边缘不小于1000mm，且压实系数≧0.95,超过3m 部分的灰土灰土垫层应压实系数不得小于0.97，灰土垫层的地基承载力特征值不得小于220kpa。
二、组织机构项目班子由山西西山金城第六工程公司岢岚项目班子成员组成，金城公司劳务队进行施工。
三、施工方案：1、施工顺序：测量放线→基础土方开挖→3:7灰土换填施工→C15混凝土垫层→基础→主体→装修/地下室回填。
50万吨/年选煤厂方案设计江苏安华机电工程有限公司二○一四年六月目录一、设计概要 (3)二、设计方案 (4)三、工艺流程 (6)四、设计特点 (10)五、主要设备选型 (11)六、项目实施计划 (17)七、选煤厂投资估算 (18)附图：地面工艺总平面布置图一、设计概要1.新建选煤厂，包括1个受煤坑、胶带机栈桥、准备车间、浓缩车间、主厂房和卸料点等。
2.按照现行选煤厂设计国家规范：工作制度：每年工作330天，每天工作16小时，小时入选原煤94.6吨，年入选原煤50万吨。
3.产品方案:重介工艺:精煤、尾煤泥，排弃纯矸。
跳汰工艺：精煤、中煤、尾煤泥，排弃纯矸。
4.原煤采用受煤坑受煤，精煤落地堆放,尾煤泥经浓缩后压滤落地，跳汰中煤、矸石入厂房内缓冲仓，重介矸石落地堆放。
5.入选粒级为50-0mm，吨原煤生产介耗≤2.0kg(外购介质磁性物含量≥95%，真密度≥4.5Kg／L，粒度小于325#≥85%),吨原煤生产电耗≤6度，吨原煤生产水耗≤0.08m3，洗水达到一级闭路循环。
二、设计方案目前常用的分选方法主要有跳汰和重介旋分选两大类，设计分别就跳汰选、重介旋流器分选做如下对比分析：1.跳汰选煤的优缺点如下：⑴技术传统，工艺较简单，熟悉该技术的人员较多，生产容易但生产指标过于依靠操作人员的业务水平和责任心。
⑵基建投资略低，但由于分选粒度下限高，用水量大，后续煤泥水作业生成本较高。
⑶分选精度差，表征分选精度的I值一般只能达到0.16～0.22。
若分选密度在1.88kg/L时。
其E值为(0.16～0.22)*(1.88-1)＝0.14～0.19kg/L。
尤其对细粒级物料分选效果更差，细颗粒含量越高，透筛越多，损失越大。
⑷自动化程度低，靠工人凭经验操作，对入选原煤煤质质量要求高，精煤产率及产品质量波动较大。
⑸现在所谓的三产品跳汰机能出一个“次精煤”产品，“次精煤”灰分处于中煤和精煤之间。
次精煤”的产生是由于跳汰机分选精度低，分选不彻底造成的，才有了“次精煤”之说,应归在“中损”的范畴内。
次精煤的销售价格不高，市场不好，次精煤只能和中煤等副产品全部用动力煤，浪费了宝贵的炼焦煤资源，企业的经济效益必然会受到严重影响。
2.重介旋流器选煤的优缺点：⑴分选精度高，对煤质的适应性强，精煤产率高。
⑵分选粒度下限低，可达到0.25mm。
⑶三产品重介质旋流器可以轻松地用1.4kg/L左右低密度悬浮液系统完成2.1kg/L以上的高密度排矸任务，矸石不带煤。
⑷自动化程度高，人为因素少，操作直观方便，精煤质量稳定。
⑸缺点是入选上限低，技术新，设计难度大。
跳汰与重介相比，分选精度差，精煤产率低，产品质量不稳定，据统计，对于难选煤精煤产率低5-8个百分点，对于易选煤精煤产率低3-5个百分点，另外重介工艺比跳汰工艺有效分选下限低，可大幅度减少生产成本及昂贵的浮选作业入料量，对煤质的适应性强。
我公司设计的重介系统方案较以前传统重介选煤完善了很多，介耗一般在1.0kg/t以内，柳林同德介耗一般在0.8-1.0kg/t左右，汾阳复盛选煤厂介耗更低，估计在0.15-0.2kg/t之间，平均3天左右加一次介质，生产成本大幅降低。
由于本选煤厂建成后主要入选当地褐煤，褐煤遇水极易泥化，因此无压三产品重介旋流器工艺洗选褐煤具有一定优势，原煤在分选过程中与水接触时间短，泥化作用小，减轻煤泥水系统负荷。
3.投资及经济效益比较50万吨/年重介选煤厂较同规模跳汰选煤厂投资相差不大。
但根据以上技术对比保守估计采用重介质选煤方法精煤回收率可提高3个百分点以上，加工费约增加3元/t，根据目前市场煤价，增加1个百分点的精煤回收率效益约增加8元，因此重介较跳汰吨煤增加效益3×8-3=21元，每年多增加经济效益约1050万元。
且重介工艺的中煤带矸量明显低于跳汰工艺，中煤发热量高可提高产品附加值。
通过以上对比可见上重介选煤工艺经济效益明显。
三、工艺流程1．原则工艺流程图根据设计方案确定的选煤工艺流程，制定如下选煤原则工艺流程图。
重介工艺流程图跳汰工艺流程图2．重介工艺流程说明2.1原煤准备原煤通过受煤坑下给料机给入原煤入厂胶带输送机，运至准备车间。
原煤在准备车间除铁后先经分级筛按50mm分级，+50mm原煤破碎后与50-0mm原煤一起运至主厂房分选。
2.2原煤分选50-0mm原煤直接给入无压给料三产品重介旋流器进行分选，以单一低密度悬浮液一次性分选出精煤、中煤产品和矸石。
中煤掺入精煤，精煤经脱介脱水后分级，末精煤经离心机二次脱水后与块精煤一起作为最终精煤产品，由胶带机运至精煤储煤场；矸石经脱介脱水后由胶带机运至矸石堆场，由汽车外运。
2.3介质回收合格介质用泵打至无压给料三产品重介旋流器作为分选介质。
精煤、矸石稀介系统彼此独立，各部分稀介质分别进入各自的磁选机，选出的磁选精矿返回合格介质桶。
厂内跑、冒、滴、漏的介质收集后，由扫地泵打入精煤脱介筛，进入精煤稀介系统回收处理。
2.4介质补加补加介质采用合格磁铁粉，不设分级和磨矿作业。
主厂房内设有小型介质库，补加的磁铁粉直接进入原煤合格介质桶。
2.5煤泥水处理精煤磁选尾矿和粉矸石弧形筛下水进入到斜管浓缩机。
矸石磁尾由弧形筛回收后掺入矸石中；斜管浓缩机底流采用弧形筛和煤泥筛脱水回收掺入精煤，煤泥筛筛下水用压滤机回收，浓缩机溢流、压滤机滤液作为循环水。
必要时在浓缩机中添加絮凝剂，清净的溢流作为循环水。
洗水实现一级闭路循环。
3．跳汰工艺流程说明3.1原煤准备原煤通过受煤坑下给料机给入原煤入厂胶带输送机，运至准备车间。
原煤在准备车间除铁后先经分级筛按50mm分级，+50mm原煤破碎后与50-0mm原煤一起运至主厂房分选。
3.2原煤分选50-0mm原煤直接给入全自动智能数控跳汰机进行分选，一次性分选出精煤、中煤产品和矸石。
精煤产品脱水分级后，块精煤直接作为最终产品，末精煤经离心机二次脱水作为最终产品,块末精煤混合后由胶带输送机运至精煤储煤场；中煤产品经脱水斗式提升机脱水后，作为最终产品进厂房内缓冲仓；矸石经脱水斗式提升机脱水后，进厂房内缓冲仓；3.3煤泥水处理精煤脱水筛筛下水进入到斜管浓缩机，斜管浓缩机底流采用弧形筛和煤泥筛脱水回收掺入精煤，煤泥筛筛下水用压滤机回收，浓缩机溢流、压滤机滤液作为循环水。
必要时在浓缩机中添加絮凝剂，清净的溢流作为循环水。
洗水实现一级闭路循环。
四、设计特点1.工艺流程简单可靠，操作系统方便灵活，重介工艺采用大直径无压给料三产品重介质旋流器分选工艺，以单一低密度重悬浮液一次分选出质量合格的精煤、中煤产品和纯净矸石。
与跳汰工艺相比具有精煤质量稳定，产率高(通常精煤产率高5-8个百分点)等优点，已在全国数百座选煤厂使用。
该工艺在内蒙乌海地区、山西吕梁、临汾、长治等主要焦煤产区获得了广泛的应用，获得用户一致好评；跳汰工艺采用复合空气室技术、多室共用风阀技术、复频多频技术、内置导向浮标技术等多项技术的全自动智能数控跳汰机，一次分选出质量合格的精煤、中煤产品和纯净矸石；50～0mm原料煤全部进入跳汰机分选，选煤数量效率比一般跳汰机高10－20%；高效智能跳汰机与一般跳汰机相比，吨原煤耗电可节省近一倍，吨原煤耗水量节省近一倍，同比条件下可大幅度减少煤泥水分级环节、煤泥水浓缩环节、循环水泵等作业环节的负荷，使同比条件下，上述环节的基建投资和电力消耗均节省近一倍。
2.选煤厂主要入选当地褐煤，该煤种有其特殊性，煤质易泥化，设计通过简化流程，减少原煤与水时间接触时间，减轻泥化作用和煤泥水系统负荷：3.煤泥水系统采用两段回收工艺，浓缩机底流粒度粗，灰分低，掺入精煤做电煤销售，提高了煤泥附加值，经济效益好。
细颗粒煤泥进入尾煤压滤机，大大减少了压滤尾煤泥产量。
4.浓缩设备选用无运转部件的新型高效斜管浓缩机，与高效耙式浓缩机相比，具有系统可靠、占地面积小、处理量大、投资少、生产成本低等优点。
50万吨/年选煤厂主要设备选型五、主要设备选型1．主要工艺设备选型原则⑴设备选型要能适应煤质波动较大的实际情况；⑵设备性能先进，工作可靠，操作方便；⑶选择节能、低噪音、振动小的设备；⑷考虑产品水分要求，选用同类型中脱水性能最好的产品脱水设备；⑸尽量选择同类型同系列的设备，以便于检修和更换零件；⑹在同等条件下，优先选用性能价格比较高的设备；⑺为简化系统，选用处理能力大、效率高的设备，同时为缩短建设工期打下基础。
2．设备选型不均衡系数K的确定设备选型不均衡系数：煤流系统1.15，矸石系统1.50，煤泥水系统和重介悬浮液系统1.25。
3．设备选型计算主要设备选型按照精煤、中煤、矸石最大产率分别按90%、20%、30%；大于50mm块原煤最大含量按20%设计；系统中最大煤泥含量25%进行设计。
江苏安华机电工程有限公司11江苏安华机电工程有限公司12江苏安华机电工程有限公司13江苏安华机电工程有限公司14江苏安华机电工程有限公司15江苏安华机电工程有限公司1650万吨/年选煤厂项目实施计划六、项目实施计划根据选煤厂所含的单项工程和工艺系统情况及我公司掌握的近几年选煤厂建设的经验，确定选煤厂建设工期为6个月，其中施工工期5个月。
项目实施计划见表6-1。
表15-1 项目实施计划表江苏安华机电工程有限公司17七、选煤厂投资估算1.投资估算范围：包括选煤系统生产设施、供配电等，不含行政福利设施和辅助生产实施、道路和场地硬化等。
投资估算见下表：2.主要机电设备的选型：均为国产一流设备；3.投资估算方法和依据：(1)主要设备价格均为市场价，不含运费，运杂费另计；(2)电气设备费、非标准设备费和机电设备安装费按同类选煤厂有关指标估算；配电设备不含变压器和高压柜；(3)土建投资估算主要依据煤炭工业建筑工程概算指标等有关资料；(4)各建筑物基础按天然地基考虑，不包括基础处理费用,基础平均埋深按2.5～3.0m考虑。
表7-1 50万吨/年重介投资估算表表7-2 50万吨/年跳汰投资估算表总平面布置见附图50万吨/年选煤厂 附图江苏安华机电工程有限公司2050万吨/年选煤厂 附图江苏安华机电工程有限公司21。
