钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。
钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。
一、外观检验。
1. 表面无划痕、凹凸、氧化等缺陷。
2. 涂装表面无起泡、脱落、色差等现象。
3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。
二、尺寸检验。
1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。
2. 检验孔位、孔径、孔距等尺寸是否符合要求。
3. 对折弯角度、弯曲半径等进行精确测量。
三、材质检验。
1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。
2. 对材质进行硬度测试，以验证其强度和耐磨性。
四、装配检验。
1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。
2. 检验装配后的整体尺寸和外观是否符合要求。
五、功能性能检验。
1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。
2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。
六、环境适应性检验。
1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。
2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。
七、特殊要求检验。
1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。
2. 对于客户提出的特殊要求，进行定制化的检验方案。
综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。
在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。
同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。

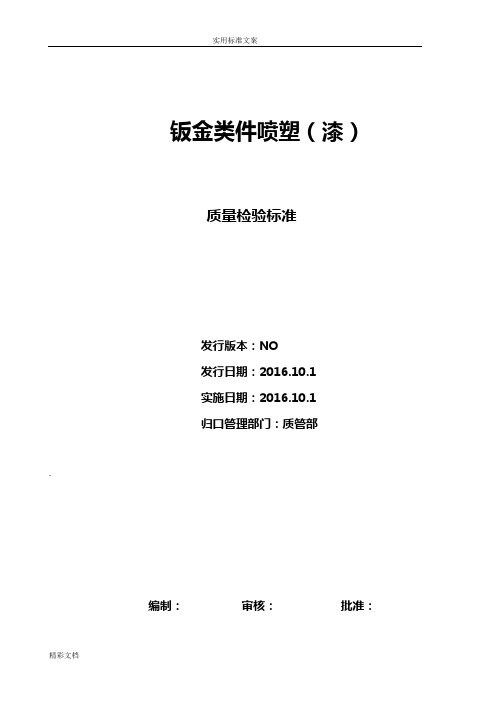

钣金类件喷塑（漆）质量检验标准发行版本：NO发行日期：2016.10.1实施日期：2016.10.1归口管理部门：质管部·编制：审核：批准：钣金喷塑检验标准目的为保证我公司产品中钣金件喷塑产品质量，减少图纸对通用要求的描述，规范验收过程中的检验操作，特制定本通用检验标准。
范围本标准适用我公司各类产品的钣金件检验验收，本标准侧重范围，规定了钣金件在质量形成过程中各个工序的检验要求和标准，主要从外观、尺寸控制、技术要求等作出具体检验要求。
其中标准参照国家有关标准与钣金行业标准制定而成。
一、外观判定二、尺寸判定钣金加工尺寸验收标准1. 板厚一般公差2. 料平面尺寸一般公差3. 折弯角度一般公差4. 圆（长孔）孔径一般尺寸公差5. 圆（长孔）孔中心距一般尺寸公差6. 周边毛刺≥10％t时需打磨处理（t为板厚）7. 折弯加工尺寸一般公差8. Z型折弯加工尺寸一般公差9. V型折弯加工尺寸一般公差10. U型折弯加工尺寸一般公差11. 折弯R角尺寸确定⑴. 除非设计规定要求，钣金内圆弧角一般随模具角大小。
⑵. 除非设计、图纸另有要求，钣金外圆弧角一般按料厚度大小自然形成。
钣金件整机出厂通用检验标准目的为保证我公司钣金件产品质量，减少图纸对通用要求的描述，完善整机出厂钣金质量控制、检验验收工作，特制定本通用检验标准。
范围本标准适用我公司各类产品的钣金结构件整机出厂通用检验，它是对那些在图纸以及技术要求等文件上未能详尽标列的或没有必要特别指出的基本性及常规性的技术要求进行的归纳和补充说明。
本标准应与技术文件上所标识的技术要求一起并列参照执行，其中标准参照国家有关标准与钣金行业标准制定而成。
检验、验收场地可在装配现场或产品出厂发货地，其结果应一致，且作为最终结果。
一、外形表面检验要求二、外形尺寸检验要求1. 装配总要求⑴.待装配的部件均应为合格件。
⑵.装配应保证实物与图纸一致。
所有的材料、零部件、标准件的更改代替都必须经设计批准。
钣金质量检验标准集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
钣金质量检验标准
1、主视面：板面平整、过渡圆滑、接缝严密，无裂纹、飞边、毛刺、锈蚀、错位、变形、锤痕、磕碰、划伤、凸凹不平及非工艺性孔洞等缺陷。
如有轻微外观缺陷需打磨平整并作抛光处理。
非主视面：板面较平整、过渡较圆滑，无严重磕碰划伤，允许有轻微凸凹不平及错位，不允许有裂纹及非工艺性孔洞等缺陷。
2、顶盖、立柱、前后风挡、下围等关键部位搭接处必须采用满焊，要求焊接牢固、焊缝平直，无虚焊、漏焊、焊瘤、夹渣、飞溅、烧穿等缺陷，焊后打磨平整并作抛光处理；车身地板、前围、后围、侧围及顶盖等部位连接处采用断续焊，焊缝长度15-20mm，焊缝分布均匀，间距60-80mm，搭接周圈要求切实，搭接处间隙≤2mm；加强梁及加固板等重要位置采用断续焊，焊缝长度20-30mm，焊缝分布均匀，间距30-40mm 焊接螺母：焊接牢固可靠，焊后攻丝处理。
3、车门：铰链安装牢固、转动灵活，车门启闭可靠，无干涉、卡滞及异响现象，车门闭合后周边间隙均匀,车门密封间隙15±2mm。
4、前风窗：弧度与封样玻璃吻合良好，周边间隙均匀一致（5～6mm），风窗对角线偏差≤3mm。
5、轮罩：以轮轴中心线为基准，前后偏差不超过5mm，上下偏差不超过5mm,内外偏差不超过5mm。
6、灯框、门框、门洞周圈、前围周圈等能够影响外观质量的部位要打磨圆滑，不能影响刮腻子及后道工序的施工。
其他：风道宽度误差≤5mm，车身左右偏移≤7mm，左右高度偏差≤7mm。
7、车身无漏焊、漏件，材料厚度及其他装配尺寸严格按图纸要求执行。

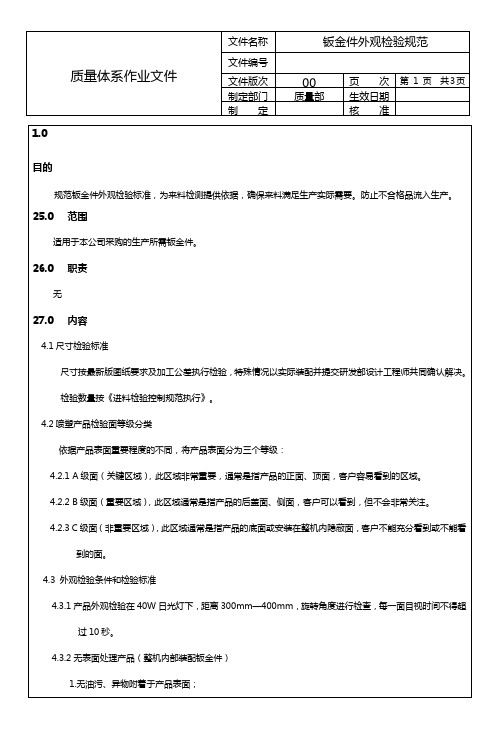

4.3.3 表面喷塑产品（整机外部结构件如后盖、侧盖、顶盖等）＜外观检验项目＞缺陷描述图例检验面等级允许缺陷范围凹坑A级面不允许B级面1.允许直径≦0.8mm，深度≦0.3mm2.同一面只允许1个凹陷点C级面1.允许直径≦3mm，深度≦0.5mm2.两缺陷间距离≧200mm3.同一面不允许超过3个凹陷点凸点A级面1.允许直径≦0.2mm，高度≦0.2mm2.同一面只允许1个凸起点B级面1.允许直径≦0.5mm，高度≦0.3mm2.两缺陷间距离≧200mm3.同一面不允许超过2个凸起点C级面1.允许直径≦2mm，高度≦0.5mm2.两缺陷间距离≧200mm3.同一面不允许超过3个凸起点堆塑A级面不允许B级面 1.允许直径≦3mm，高度≦0.3mm2.同一面只允许1个堆塑点C级面1.允许直径≦8mm，高度≦0.5mm2.同一面不允许超过3个堆塑点3.两缺陷间距离≧200mm掉塑A级面B级面C级面不允许划痕A级面不允许B级面1.允许宽度≦0.3mm，长度≦10mm2.同一面不允许超过2条划痕3.两缺陷间距离≧200mmC级面1.允许宽度≦0.5mm，长度≦20mm2.同一面不允许超过3条划痕3.两缺陷间距离≧200mm划伤膜已破但未露底A级面不允许B级面不允许C级面1.允许宽度≦0.2mm，长度≦5mm2.同一面不允许超过2条划伤3.两缺陷间距离≧200mm异色无A级面不允许色差B级面喷塑表面不可去除的异色点直径不允许超过0.5mmC级面异色点直径不允许超过2mm，同1面上不允许超过3个异物附着A级面不允许B级面不允许C级面不允许4.3.4 焊接外观质量检查焊接位置检验面等级分类1.A级面（关键区域），此区域非常重要，通常是指后盖的顶面、按键安装位置，客户容易看到的区域。
2.B级面（重要区域），此区域通常是指后盖的下半部，客户可以看到，但不会非常关注。
3.C级面（非重要区域），此区域通常是指安装在整机内的隐蔽面，客户不能充分看到或不能看到的面。
钣金件检验标准一、适用范围:公司产品钣金件的尺寸、外观检验。
二、检验项目及验收标准:A.尺寸验收标准:尺寸按图纸要求及钣金加工公差表执行,特殊情况以实际装配并提交研发部工程师协同解决。
附表:钣金加工公差表钣金加工公差表:a.剪断加工品之一般公差表板厚划分尺度区分1.5mm以下1.6mm～2.9mm3mm以上120以下121以上～315以下316以上±0.2±0.3±0.4±0.3±0.4±0.5±0.5±0.7±1.0b.折曲角度之一般公差折曲种类一般公差直角折曲0.5°其它角度折曲1.0°B.表面处理验收标准:a.表面烤漆检验标准:1.颜色及纹路:由承制方按要求制作样板,双方确认。
验收按样板,不得有明显色差(不得大于3度),纹路符合样板。
2.密着检验:用百格刀划一面100方格到底材后,用3M胶布贴上,60度方向瞬间用力拉开,不得脱落40/100格。
3.溶剂检验:酒精擦拭后,不能有变色、掉色、无光泽等现象。
4.硬度检验:以H铅笔将笔芯前端切齐,铅笔与待测物成45度推出,表面无划伤。
5.钣金件表面烤漆前须作前道电着处理,达到双重保护的目的。
根据实际的使用效果,允许厂商使用双面镀锌材质加工,以替代电着工艺。
6.厂商在每次送货时须提供材质报告，有表面处理要求的须提供表面处理检验合格报告7.外观判定标准,如下表:判定标准外观1.表面不得有任何碰伤、开裂、刮伤等严重表面缺陷。
如加工过程中有此缺陷,喷涂前须补腻子处理。
表面各边、角、焊接部位毛刺均须去除。
2.表面污点、颗粒、气泡检验:A面:整个表面内允许3点,每点直径1mm以下,点与点距离20mm以上。
B面:整个表面内允许5点,每点直径1mm以下,点与点距离20mm以上。
C面:整个表面内允许7点,每点直径1mm以下,点与点距离20mm以上3.箱体内表面检验:各面允许8点气泡或污点,每点直径1mm以下,点与点距离20mm以上。
