板筋的计算规则

建筑

板的平法标注

板底筋长度

钢筋长度＝净跨+伸进长度*2+6.25d*2

底筋长度L= 净跨+ 分别伸入左右支座长度max （支座宽/2、5d）+ 两端弯钩

★如果是Ⅰ级钢筋，设置180度弯钩6.25d;

★冷轧带肋筋和螺纹钢筋不设弯钩;

★如设计了弯折，则要计算弯折弯折长度＝板厚-2×保护层；

★当端支座为框架梁、圈梁、剪力墙时伸入支座中心线，当端支座为砌体墙时伸入支座≥120mm且≥板厚；★净跨＝板在梁间或剪力墙间的净距。

★另一方向底筋同上

板底筋根数

底筋根数，扣减值有三种情况：

1）距支座边距离有50mm；板边有梁支座及剪力墙支座时，从梁、墙内边计算，起始步距为50mm；

●底板钢筋根数＝（净跨－50*2）÷板筋间距＋1

2）一个保护层；板边没有梁、剪力墙等砼构件，而是平板悬挑或直接搁置在砌体墙上时，从板边计算，起始步距为一个保护层；

●底板钢筋根数＝（净跨－保护层*2）÷板筋间距＋1

3）1/2板筋间距；至于起始步距为1/2板筋间距的情况，为04G101-4第25页设置的距梁角筋为1/2板筋间距。

●底板钢筋根数＝（净跨＋保护层×2＋左梁角筋1/2直径＋右梁角筋1/2直径－板筋间距）÷板筋间距＋1

★另一方向底筋根数同上

★钢筋重量=一根钢筋长度×根数×钢筋直径每米重量kg/m

板负筋长度

1）板负筋为

负筋长度＝锚入长度＋板内净尺寸＋弯折长度

锚入长度La+弯勾按标注计算板厚-保护层*2 （板厚-保护层）

板负筋根数

负筋根数，扣减值有三种情况：

1）距支座边距离有50mm；板边有梁支座及剪力墙支座时，从梁、墙内边计算，起始步距为50mm；

●负筋根数＝（净跨－50*2）÷板筋间距＋1

2）一个保护层；板边没有梁、剪力墙等砼构件，而是平板悬挑或直接搁置在砌体墙上时，从板边计算，起始步距为一个保护层；

●负筋根数＝（净跨－保护层*2）÷板筋间距＋1

3）1/2板筋间距；至于起始步距为1/2板筋间距的情况，为04G101-4第25页设置的距梁角筋为1/2板筋间距。

●负筋根数＝（净跨＋保护层×2＋左梁角筋1/2直径＋右梁角筋1/2直径－板筋间距）÷板筋间距＋1

★钢筋重量=一根钢筋长度×根数×钢筋直径每米重量kg/m

板分布筋

分布筋和负筋参差150m

1、分布筋带弯勾

分布筋长度＝轴线（净跨）长度－负筋标注长度×2+参差长度（150mm）×2+弯勾（6.25d）×2 2、分布筋不带弯勾

分布筋长度＝轴线（净跨）长度－负筋标注长度×2+参差长度（150mm）×2

6、板分布筋根数

负筋分布筋根数＝负筋板内净长÷分布筋间距（向上取整）

★钢筋重量=一根钢筋长度×根数×钢筋直径每米重量kg/m

7、温度筋

温度筋: 为了防止板受热胀冷缩而产生裂缝，通常在板的上部负筋中间位置布置温度筋。

温度筋长度

温度筋长度＝轴线长度－负筋标注长度×2＋参差长度（150mm）×2+弯勾（6.25d）×2

温度筋根数

温度筋根数＝（轴线长－负筋标注长）÷温度筋间距－1

★钢筋重量=一根钢筋长度×根数×钢筋直径每米重量kg/m

8、双跨板

中间支座负筋长度

中间支座负筋长度=水平长度(标注长度)+弯折长度×2

板厚-保护层*2 （板厚-保护层）

负筋根数，扣减值有三种情况：

1）距支座边距离有50mm；板边有梁支座及剪力墙支座时，从梁、墙内边计算，起始步距为50mm；

●负筋根数＝（净跨－50*2）÷板筋间距＋1

2）一个保护层；板边没有梁、剪力墙等砼构件，而是平板悬挑或直接搁置在砌体墙上时，从板边计算，起始步距为一个保护层；

●负筋根数＝（净跨－保护层*2）÷板筋间距＋1

3）1/2板筋间距；至于起始步距为1/2板筋间距的情况，为04G101-4第25页设置的距梁角筋为1/2板筋间距。

●负筋根数＝（净跨＋保护层×2＋左梁角筋1/2直径＋右梁角筋1/2直径－板筋间距）÷板筋间距＋1

★钢筋重量=一根钢筋长度×根数×钢筋直径每米重量kg/m

9、板中负筋分布筋

★分布筋长度计算同前

分布筋根数

负筋分布筋根数＝布筋范围1÷间距（向上取整）＋布筋范围2÷间距（向上取整）★钢筋重量=一根钢筋长度×根数×钢筋直径每米重量kg/m

10、三跨板

底筋长度＝总净跨＋伸进长度×2＋弯勾×2+搭接长度*搭接个数

16、悬挑板

(一)纯悬挑板的上部钢筋计算

1、上部受力钢筋长度

上部受力钢筋长度=悬挑板净跨XBK+锚固长度La+（板厚h-保护层×2）+5d

2、上部受力钢筋根数

上部受力钢筋根数=（悬挑板长度L -保护层×2）/上部受力钢筋间距+1

3、上部分布筋长度

上部分布筋长度=（悬挑板长度L -保护层×2）+弯钩×2（或不加弯钩）

4、上部分布筋根数

上部分布筋根数=（悬挑板净跨XBK -保护层）/分布筋间距

(二)纯悬挑板的下部钢筋计算

1、下部构造钢筋长度=（悬挑板净跨XBK-保护层）+max（支座宽/2，12d）+弯钩×2（二级钢筋不加弯钩）

2、下部构造钢筋根数

下部构造钢筋根数=（悬挑板长度L -保护层×2）/下部构造钢筋间距+1

3、下部分布筋长度

下部分布筋长度=（悬挑板长度L -保护层×2）+弯钩×2（或不加弯钩）

4、下部分布筋根数

下部分布筋根数=（悬挑板净跨XBK -保护层）/分布筋间距

17、异形板

18、板中开洞

19、板中开圆形洞

20、阳台

21、挑檐21、

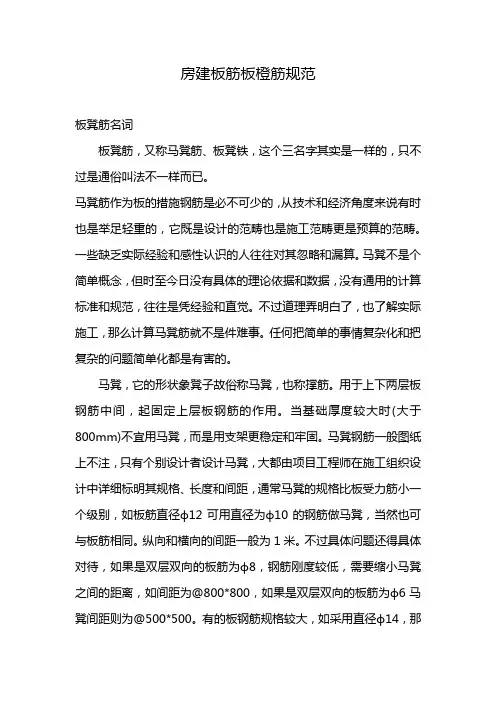

马凳铁的计算：

1、在钢筋算量中，绘制板时，马凳筋的属性如何一栏如何确定马凳筋的形式

马凳铁都是根据施工组织设计或技术洽商单的要求进行计算的，一般设计图中不给出。所的，选择哪种形式的马凳筋，不是自己想怎么算就怎么画。切记！我们搞预算的就是所算的东西一定要有依据，理由一定要充分。

2、怎样设置板中马凳筋？

通常马凳的规格比板受力筋小一个级别，如板筋直径ф12可用直径为ф10的钢筋做马凳，当然也可与板筋相同。纵向和横向的间距一般为1米。不过具体问题还得具体对待，如果是双层双向的板筋为ф8，钢筋刚度较低，需要缩小马凳之间的距离，如间距为@800*800，如果是双层双向的板筋为ф6马凳间距则为@500*500。有的板钢筋规格较大，如采用直径ф14，那么马凳间距可适当放大。

马凳筋的根数如何计算？

可按面积计算根数，马凳筋个数=板面积/马凳筋横向间距*纵向间距，如果板筋设计成底筋加支座负筋的形式，且没有温度筋时那么马凳个数必须扣除中空部分。梁可以起到马凳筋作用，所以马凳个数须扣梁。电梯井、楼梯间和板洞部位无需马凳不应计算，楼梯马凳另行计算。

马凳筋的长度如何计算？

马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。

上平直段为板筋间距+50 mm（也可以是80mm，马凳上放一根上部钢筋），下左平直段为板筋间距+50 mm，下右平直段为100，这样马凳的上部能放置二根钢筋，下部三点平稳地支承在板的下部钢筋上。马凳筋不能接触模板，防止马凳筋返锈。

马凳筋的规格：

当板厚≤140mm，板受力筋和分布筋≤10，时马凳筋直径可采用ф8；当140mm

3、筏板基础里马凳筋的形式

筏板基础高1米，马凳筋应该选哪个，怎么设置？

选择第一个，长宽定义成300 高为1000—2倍保护层！！

4、板中马凳筋怎画

板中马凳筋是可以在板里选择型号后输入各种参数和钢筋信息即可，如下图

5、板钢筋中马蹬筋设置中，马蹬筋信息怎样填写

按实际的钢筋型号、间距去填就可以了，如A8-1000*1000

参数图中选择相应的图，在右边图中修改相应的参数值，在输入信息处输入相应的钢筋型号、间距就可以了

6、板的马凳筋怎么不给计算？（官方）

看是否输入双层双向的受力筋，或者既有底筋又有扣筋，如果这些没有则不计算，马凳筋是黑色属性，看其是否绘图的板里配了马凳筋

7、板的马凳筋如何计算？

板的马镫筋在板定义时设置参数，布置板后就会自动计算了。

8、现浇板的马蹬筋怎么计算？具体怎么算长度和确定数量？

在板定义时设置，规格不小于面筋的直径，间距在800*800到1000*1000之间，高度是板厚-2*保护层-面筋直径，脚的长度在120mm左右，顶宽也是120mm左右。

手算按1m2一个计算就行了，计算出一个的长度，按理论重量计算，最后合计。

9、为什么我在现浇板内设置了马蹬筋，我的现浇板是双向双层的，他计算不出来马蹬筋的量呢？

问题补充：我是在定义现浇板的时候定义的马蹬筋的，我画其他有负筋的现浇板时都能够计算出马蹬筋的量，就是双向双层钢筋的现浇板中计算不出马蹬筋。不可能是马蹬筋信息录入不全，应该是其他什么问题。

关于现浇板内马蹬筋的计算?你如果把板删了重画,应该可以解决此问题

10、现浇板或者筏板里面（双层配筋）添加马蹬筋了，但是计算后没有这部分马蹬筋的信息（官方）

是因为定义板的时候，现浇板属性里面没有添加马蹬筋信息，绘制上现浇板后，又在定义界面属性编辑框里面添加了马蹬筋信息，可以选中现浇板之后，在属性编辑框里面加入马蹬筋信息，汇总计算就可以

11、我在筏板基础里面设置了马蹬筋，但是我汇总计算后在报表里没看到马蹬筋的信息？请问在那里查看？

你已经设置了马凳筋，还需要布置的是双层钢筋，才会有马凳筋的量。

“我筏板主筋的信息已经全部输入完了”，你要布置双层钢筋啊。

“我双层钢筋已经布置了呀”，那有可能报表中钢筋规格太多你没看到，那你选绘图区上方“钢筋编辑”，再点“筏板”看一下。

那你检查一下布置上去的筏板是否有设置马凳筋，方法是点绘图区上方“属性”，再点绘图区的筏板，就可以看到属性中是否有设置。

12、请问各位前辈，一般楼层中的楼板是否都有设马凳筋？如果图纸没注明时，是否在用钢筋算量软件时不用设置？一般楼层中的楼板是都有设马凳筋.。如果图纸没注明时，在用钢筋算量软件时要设置--按施工组织设计设置。没有施工组织设计时，按常规设置。

13、筏板板基础里的马凳筋如何设置

我在画定义筏板基础的时候在马凳筋参数图里选好型状，例如II型图上的L1、L2、L3我怎么输入正确呢？

施工组织设计有图形时，按施工组织设计的计算，没有时一般水平长度取150mm，那么高度取筏板的厚度扣减两个保护层计算。

14、筏板板基础里的马凳筋如何设置

我在画定义筏板基础的时候在马凳筋参数图里选好型状，例如II型图上的L1、L2、L3我怎么输入正确呢？

施工组织设计有图形时，按施工组织设计的计算，没有时一般水平长度取150mm，那么高度取筏板的厚度扣减两个保护层计算。

15、GGJ10.0中，有的板马凳筋计算不出来

答：工程中组合轴网有一部分是倾斜的而不是水平的，在倾斜的这部分，3号类型马凳筋在面积比较小的板中计算不出来。计算不出的这部分可以用1号马镫筋来代替处理。

1）钢筋算量教学软件中所说的温度筋是指什么钢筋

A温度筋在受力筋中建立，在类别中选择

B温度筋在板受力筋里,把属性中的类别调整为温度筋,然后输入相关的钢筋信息,在绘图中布置时,点单板,点其它方式中的平行布置受力筋,然后点板,点板一边,再点板内,(注意的是,温度筋不能用其它方式中的XY方向布置受力筋来操作)多试试.

对于温度筋与负筋的搭接长度,你可以点工程设置,点计算设置,点板,在表格中的第六项,你调整为图纸规定的长度即可.

布置好温度筋后,软件会按照你的布置,自动计算与负筋的搭接长度.

温度筋的长度是板长减左右保护层减左右负筋的长度加同负筋的搭接长度.

C温度筋

依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度收缩钢筋. 温度筋是防止构件由于温差较大时而裂缝设置温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固

但现在一般受力筋可以起到温度筋的作用，所以有些工程不单独配了

什么叫梁板式转换层的板

当上下楼层的布局差异大时，就需要设置转换层，而转换层也是技术层，里面也可以楼层上面技术设备。
