华为6506端口配置

S6506R设备操作手册
华为S6506R设备维护指导手册
一、华为S6506R功能简介
华为S6506R以太网交换机是华为开发的一系列大容量、模块化、L2/L3线速以太网交换机，支持双交换引擎，提供引擎的冗余备份（双引擎各占1个槽位）及6个业务板槽位。

目前应用在忻州、原平、代县、五台、保德、偏关、神池、五寨、岢岚、静乐、宁武。

二、华为S6506R设备简介
1、S6506R以太网交换机的机箱及槽位示意图如下：
SRPU：Switch & Route Processing Unit，交换路由板
LPU：Line Processing Unit，线路处理板（简称业务板）
PWR：Power，电源模块
FAN：风扇框
各部分模块均支持热插拔功能，其中：
单板区共有8个横插拔的单板槽位，最上面的2个槽位固定为交换路由板（SRPU）槽位，S6506R以太网交换机为用户提供了SRPU 冗余备份功能，其余6个槽位为业务板槽位，支持各种业务板的混插。

风扇区位于机箱的右侧，为竖插拔结构。

电源区位于机箱的底部，对应交流（AC）输入、直流（DC）输入两种供电方式，需分别选用交流电源模块、直流电源模块。

2、板卡介绍
2.1 SRPU
SRPU上依次排列有CF卡接口、4个1000Base-X-SFP接口、Console 口、10Base-T/100Base-TX接口、系统状态指示灯、系统复位键（RESET），其面板图如下所示。

Salience III (LS81SRPG)面板示意图
CF卡接口
面板开口，支持标准的CF卡热插拔，可以用来存放主机版本，能方便地进行交换机软件的在线升级。

Console口。

CISCO、3COM、华为等主流交换机端口镜像配置各型号交换机端口镜像配置方法和命令"Port Mirror"即端口镜像，端口镜像为网络传输提供了备份通道。

此外，还可以用于进行数据流量监测。

可以这样理解：在端口A和端口B之间建立镜像关系，这样，通过端口A传输的数据将同时通过端口B传输，即使端口A处因传输线路等问题造成数据错误，还有端口B处的数据是可用的。

Cisco交换机端口镜像配置，cisco交换机最多支持2组镜像，支持所有端口镜像。

默认密码ciscoCisco catylist2820：有2个菜单选项先进入menu选项，enable port monitor进入cli模式，enconf terminterface fast0/x 镜像口port monitor fast0/x 被镜像口exitwrCisco catylist2924、2948 Cisco catylist 3524、3548Switch>EnSwitch#Conf termSwitch(config)#Interface fast mod/portSwitch(config-if)#Port monitor mod/portSwitch(config-if)#ExitSwitch(config)#WrCisco catylist 2550 Cisco catylist 3550：支持2组monitor sessionen passwordconfig termSwitch(config)#monitor session 1 destination interface fast0/4（1为session id，id范围为1－2）Switch(config)#monitor session 1 source interface fast0/1 , fast0/2 , fast0/3 (空格，逗号，空格) Switch(config)#exitSwitch#copy running-conf startup-confSwitch#show port-monitorCisco catylist 4000/5000系列Cisco catylist 6000 系列：支持2组镜像EnShow module (确认端口所在的模块)Set span source(mod/port) destination(mod/port) in|out|both inpkts enableWrite tern allShow span注：多个source：mod/port,mod/port-mod/port 连续端口用横杆“－”，非连续端口用逗号“，”set span enable 允许镜像set span disable 禁止镜像set span source destination in|out|both inpkts enable create (create用于建立第二组镜像) Huawei(华为)s2403h端口监听配置：enconf termmonitor ethernet source_mod/port to ethernet source_mod/port obser ethernet dest_mod/portexitwriteshow monitor-port（注：不可以将非连续端口作为souce，如果镜像单个端口，则不用to，直接到obs ether。

华为中低端lanswitch常见数据配置方法华为中低端lanswitch常见数据配置方法一、设备登录方法LANSWITCH设备常见的登录方法有两种，一种是本地串口登录，一种是telnet登录，设备第一次使用必须通过本地串口登录，下面介绍本地串口登录的方法：第一步：准备好一台带RS-232串口的微机或便携机，一条配置电缆线（配置电缆线为墨绿色，华为公司所有二三层交换机、路由器、和MA5200E/F设备的配置电缆线都是通用的，随机发货的都有这种电缆线，建议设备维护人员各自保存一根，方便开户和维护）。

第二步：将设备加电，将微机（或终端）的串口通过标准RS-232电缆与设备的Console口连接，如图一所示图一：通过配置口搭建本地配置环境第三步：在微机上依次点击开始－程序－附件－通讯－超级终端，打开设置终端界面，双击Hypertrm.exe的图标，出现如下图标连接名称设置设置连接名称（可随意设置）、点击确定连接端口设置选择连接到串口一（根据PC机实际情况选择），点击确定端口通信参数设置分别选择通信参数为9600bps、8位数据位、1位停止位、无校验和无流控，点击确定第三步：在登录串口敲回车键就会出现配置界面，如果是S2008出现如下的提示符：敲入system-view就可以进入常见数据配置模式，提示符为]对于老命令行的交换机会出现如下的提示符S2008>敲入enable就进入常见数据配置模式，提示符为#注：所有的数据配置都可以通过串口登录界面进行。

二、常用数据配置命令一）VLAN及端口配置命令1、创建vlan[S2008]vlan 381对于老命令行：S2008#config terminal //先进入config模式S2008(config)#vlan 3812、access端口配置（直接接PC机的端口），将access端口加入到vlan中去[S2008-vlan381] port Ethernet 0/2对于老命令行为S2008 (config-vlan381)#switchport ethernet 0/23、trunk端口配置！配置端口Ethernet0/9为Trunk端口，并允许381等VLAN通过。

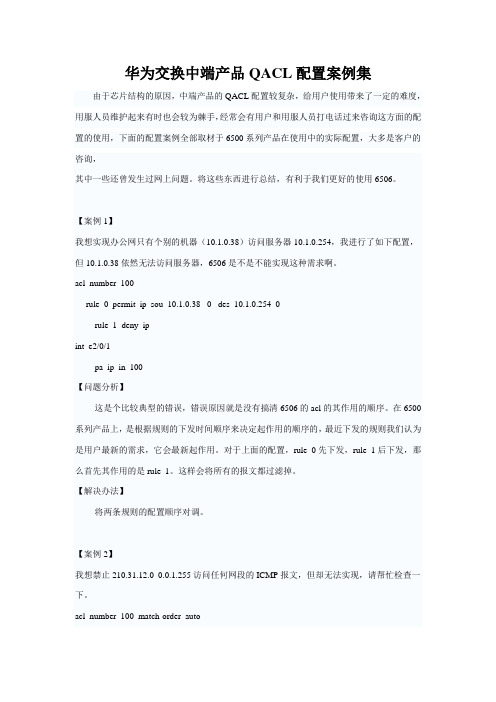

华为交换中端产品QACL配置案例集由于芯片结构的原因，中端产品的QACL配置较复杂，给用户使用带来了一定的难度，用服人员维护起来有时也会较为棘手，经常会有用户和用服人员打电话过来咨询这方面的配置的使用，下面的配置案例全部取材于6500系列产品在使用中的实际配置，大多是客户的咨询，其中一些还曾发生过网上问题。

将这些东西进行总结，有利于我们更好的使用6506。

【案例1】我想实现办公网只有个别的机器（10.1.0.38）访问服务器10.1.0.254，我进行了如下配置，但10.1.0.38依然无法访问服务器，6506是不是不能实现这种需求啊。

acl number 100rule 0 permit ip sou 10.1.0.38 0 des 10.1.0.254 0rule 1 deny ipint e2/0/1pa ip in 100【问题分析】这是个比较典型的错误，错误原因就是没有搞清6506的acl的其作用的顺序。

在6500系列产品上，是根据规则的下发时间顺序来决定起作用的顺序的，最近下发的规则我们认为是用户最新的需求，它会最新起作用。

对于上面的配置，rule 0先下发，rule 1后下发，那么首先其作用的是rule 1。

这样会将所有的报文都过滤掉。

【解决办法】将两条规则的配置顺序对调。

【案例2】我想禁止210.31.12.0 0.0.1.255访问任何网段的ICMP报文，但却无法实现，请帮忙检查一下。

acl number 100 match-order autorule 0 deny icmp source 210.31.12.0 0.0.1.255rule 1 deny tcp source-port eq 135 destination-port eq 135rule 2 deny tcp source-port eq 135 destination-port eq 139rule 3 deny tcp source-port eq 135 destination-port eq 4444rule 4 deny tcp source-port eq 135 destination-port eq 445rule 5 deny udp source-port eq tftp destination-port eq tftprule 6 deny tcp source-port eq 1025rule 8 permit ip【问题分析】又是一个比较典型的错误，用户认为要想让交换机转发，必须配置类似rule 8的规则，其实这是不必要的，6506缺省有一条match all表项，将交换机配置成转发模式，再配置一条，则覆盖了前面的所有规则。

目录第一章端口操作 31.1配置以太网端口描述 31.2配置端口工作模式 31.3配置以太网端口速率 41.4配置自协商模式 41.5 Telnet 配置 41.6 IP+MAC+端口绑定 51.7堆叠管理配置 51.8端口操作实验 5第二章VLAN操作72.1 VLAN的创建与删除72.2 配置VLAN端口72.3 VLAN监控和维护72.4 VLAN间路由82.5VLAN操作实验8第三章QACL访问控制列表操作103.1访问控制列表ACL 103.2访问控制列表的子规则113.3 激活访问控制列表113.4访问控制列表实验12第四章Spanning Tree配置134.1开启/关闭端口Spanning Tree特性134.2 Spanning Tree监控和维护134.3 Spanning Tree配置实验14第五章系统网络管理155.1设置团体名（Community Name）155.2设置管理员的标识及联系方法（sysContact）165.3允许或禁止发送Trap 165.4设置本地或远端设备的名字165.5设置或删除一个SNMP的组165.6设置或取消Trap目标主机的地址175.7设置或取消S8016路由交换机的位置（sysLocation）17 5.8指定发送Trap 的源地址175.9 SNMP的组添加或删除一个新用户185.10创建/更新视图的信息或删除视图185.11监控和维护18第一章端口操作以太网端口配置包括：进入以太网端口视图λ打开/关闭以太网端口λλ对以太网端口进行描述设置以太网端口双工状态λλ设置以太网端口速率S8016路由交换机支持两种类型的以太网接口板：快速以太网板（FE）和千兆以太网板（GE）。

快速以太网可提供16个百兆端口；千兆以太网板可提供4个千兆（又称吉比特）端口。

1.1配置以太网端口描述请在以太网或吉比特以太网接口配置模式下进行下列配置。

配置以太网端口描述操作命令设置以太网端口描述description ethernet-description恢复以太网端口缺省描述undo description1.2配置端口工作模式以太网接口有全双工和半双工两种工作模式，在接口模式下可通过以下命令来进行配置。

华为网络原理——根据S6506R操作手册节选华为网络原理——根据S6506R操作手册节选我这里只讲原理，因为配置命令各个厂商之间并不是通用的。

第1章以太网端口配置1.1 以太网端口简介S6500 系列以太网交换机支持的以太网端口特性如下：10Base-T/100Base-TX 以太网端口支持MDI/MDI-X 自适应，可以工作在半双工、全双工或自协商模式下，可以与其他网络设备协商确定工作方式和速率，自动选择最合适的工作方式和速率。

100BaseFX-SMF/MMF 以太网端口工作在百兆全双工模式下。

双工模式可以设置为full（全双工）和auto（自协商），速率可以设置为100（100Mbit/s）和auto（自协商）。

1000Base-X（GBIC）和1000Base-X（SFP）以太网端口工作在千兆全双工模式下。

双工模式可以设置为full（全双工）和auto（自协商），速率可以设置为1000（1000Mbit/s）和auto（自协商）。

10/100/1000Base-T 以太网端口支持MDI/MDI-X 自适应，工作方式为：1000M全双工，100M 半双工/全双工或10M 半双工/全双工。

对于万兆以太网端口，双工模式只能设置为full（全双工），速率只能设置为10000（10000Mbit/s）。

1.2.4 设置以太网端口双工状态当希望端口在发送数据包的同时可以接收数据包，可以将端口设置为全双工属性；当希望端口同一时刻只能发送数据包或接收数据包时，可以将端口设置为半双工属性；当设置端口为自协商状态时，端口的双工状态由本端口和对端端口自动协商而定。

缺省情况下，端口的双工状态为auto（自协商）状态。

1.2.5 设置以太网端口速率可以使用以下命令对以太网端口的速率进行设置，当设置端口速率为自协商状态时，端口的速率由本端口和对端端口双方自动协商而定。

缺省情况下，以太网端口的速率处于auto（自协商）状态。

目录第1章 VLAN配置 .................................................................................................................... 1-11.1 VLAN简介.......................................................................................................................... 1-11.2 VLAN配置.......................................................................................................................... 1-11.2.1 VLAN配置任务列表 ................................................................................................ 1-11.2.2创建/删除VLAN ...................................................................................................... 1-21.2.3给VLAN指定以太网端口 ....................................................................................... 1-21.2.4指定/删除VLAN描述字符 ...................................................................................... 1-31.2.5创建/删除VLAN接口.............................................................................................. 1-31.2.6给VLAN接口指定/删除IP地址和掩码................................................................... 1-31.2.7打开/关闭VLAN接口.............................................................................................. 1-41.3 VLAN监控与维护............................................................................................................... 1-41.4 VLAN典型配置举例........................................................................................................... 1-5 第2章 GARP/GVRP/VTP配置................................................................................................ 2-12.1 GARP配置......................................................................................................................... 2-12.1.1 GARP协议简介....................................................................................................... 2-12.1.2 GARP配置任务列表................................................................................................ 2-22.1.3 配置GARP定时器参数 ........................................................................................... 2-22.1.4 GARP监控与维护 ................................................................................................... 2-32.2 GVRP配置......................................................................................................................... 2-42.2.1 GVRP协议简介....................................................................................................... 2-42.2.2 GVRP配置任务列表................................................................................................ 2-42.2.3全局开启/关闭GVRP .............................................................................................. 2-42.2.4端口开启/关闭GVRP .............................................................................................. 2-52.2.5配置GVRP注册类型.............................................................................................. 2-52.2.6 GVRP监控与维护 ................................................................................................... 2-62.2.7 GVRP典型配置举例................................................................................................ 2-62.3 VTP配置............................................................................................................................ 2-82.3.1 VTP协议简介 .......................................................................................................... 2-82.3.2 VTP配置任务列表................................................................................................... 2-82.3.3开启/关闭VTP ........................................................................................................ 2-92.3.4配置/删除VTP域名 ................................................................................................ 2-92.3.5配置VTP工作模式 ............................................................................................... 2-102.3.6配置/删除VTP口令 .............................................................................................. 2-102.3.7 VTP监控与维护 .................................................................................................... 2-112.3.8 VTP典型配置举例................................................................................................. 2-12第1章 VLAN配置1.1 VLAN简介VLAN（Virtual Local Area Network，虚拟局域网），是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的技术。

华为端口镜像的配置3026等交换机镜像S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像（观测）端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

[SwitchA] port monitor ethernet 1/0/152. 设置端口1/0/0为被镜像端口，对其输入输出数据都进行镜像。

[SwitchA] port mirroring ethernet 1/0/0 both ethernet 1/0/15也可以通过两个不同的端口，对输入和输出的数据分别镜像1. 设置E1/0/15和E2/0/0为镜像（观测）端口[SwitchA] port monitor ethernet 1/0/152. 设置端口1/0/0为被镜像端口，分别使用E1/0/15和E2/0/0对输入和输出数据进行镜像。

[SwitchA] port mirroring gigabitethernet 1/0/0 ingress ethernet 1/0/15[SwitchA] port mirroring gigabitethernet 1/0/0 egress ethernet 2/0/0『基于流镜像的数据流程』基于流镜像的交换机针对某些流进行镜像，每个连接都有两个方向的数据流，对于交换机来说这两个数据流是要分开镜像的。

访问以太网交换机目录目录第1章产品介绍 ....................................................................................................................... 1-11.1 产品简介............................................................................................................................. 1-11.2 功能特性列表 ..................................................................................................................... 1-2 第2章访问以太网交换机......................................................................................................... 2-12.1 通过配置口访问以太网交换机............................................................................................ 2-12.2 通过Telnet访问以太网交换机........................................................................................... 2-32.2.1 通过微机Telnet到以太网交换机............................................................................. 2-32.2.2 通过以太网交换机Telnet到以太网交换机 .............................................................. 2-52.3 通过Modem拨号访问以太网交换机.................................................................................. 2-62.4 Line配置 ............................................................................................................................ 2-82.4.1 Line简介.................................................................................................................. 2-82.4.2 Line配置.................................................................................................................. 2-92.4.3 进入Line配置模式 ................................................................................................ 2-102.4.4 配置AUX（即Console）口属性........................................................................... 2-102.4.5 配置终端属性......................................................................................................... 2-112.4.6 Line用户配置 ........................................................................................................ 2-132.4.7 Modem属性配置................................................................................................... 2-162.4.8配置重定向功能 .................................................................................................... 2-162.4.9 Line的监控和维护................................................................................................. 2-17 第3章命令行接口.................................................................................................................... 3-13.1 命令行接口......................................................................................................................... 3-13.2 命令行模式......................................................................................................................... 3-13.3 命令行特性功能.................................................................................................................. 3-43.3.1 命令行在线帮助....................................................................................................... 3-43.3.2 命令行错误信息....................................................................................................... 3-73.3.3 历史命令.................................................................................................................. 3-83.3.4编辑特性 ................................................................................................................. 3-83.3.5显示特性 ................................................................................................................. 3-9第1章产品介绍1.1 产品简介随着Internet市场的不断发展，用户对通信的需求已从传统的电话、传真、电报等低速业务逐渐向高速的Internet接入、可视电话、视频点播（Video OnDemand，VOD）等宽带业务领域延伸。
