英展XK3150(W)表头量程设置及校正

上海英展机电企业有限公司使用说明书目录注意事项 (2)使用前之准备工作 (2)第一章 产品介绍 (3)第一节 简介 (3)第二节 单位转换关系 (3)第二章 显示部分说明 (4)第三章 电源说明 (5)第一节 电源选择 (5)第二节 充电电压 (5)第三节 耗电流 (5)第四节 低电源警示 (6)第五节 内存电源(此为含打印机机种) (6)第四章 按键说明 (7)第五章 功能操作说明 (8)第一节 背光功能 (8)第二节 计重功能 (8)第三节 计数功能 (14)第四节 错误讯息 (14)第六章 功能设定模式 (15)F4 ⇒ 设定检校功能 (16)F5 ⇒ 设定RS-232接口(选配)及微型打印机输出 (17)F6 ⇒ 跳出设定模式 (25)F8 ⇒ 设定重量暂留(hold)模式 (26)F10 ⇒ G值校正 (28)第七章 Load Cell输入信号接脚说明 (29)第八章 选配功能说明 (30)附录一 七节码字样说明 (31)附录二 打印机相关组装 (32)附录三 FB630吊钩组装方式 (33)附录四 按键对照表 (34)三包事项 (35)产品保证卡 (36)注意事项一、严禁淋雨或以水冲洗。

如不慎沾水，请用干布擦拭干净。

二、本产品不正常时，请尽速送到经销商处，我们将竭诚为您服务。

三、严禁将本产品置于高温或潮湿之场所。

四、勿让蟑螂侵入及小生物寄生机内。

五、严禁撞击，重压（勿超过其最大秤量）。

六、本产品若长期不使用，请取出干电池，将本产品擦拭干净，放入干燥剂后以塑料袋包好。

七、本产品使用时，秤物之重心须位于秤盘之中心点，且秤物不超出秤盘范围，以确保其准确度。

八、本产品所附插座符合国家标准的有关规定，不能使用非标产品。

九、本产品上的铅封请勿打开。

如擅自开启，所产生的后果由用户自负。

十、如对本产品有任何建议，请不吝指正之。

十一、本说明书内容与实际产品不符之处，本公司有保留修改的权利。

英展电子秤校正英展ALH-C系列2010版校正1. 按[置零][●],显示[01 Fnc]2. 按[去皮],显示[02 Fnc]3. 按[累计清除],显示[EC 00]4. 按[01],显示[EC 01]5. 按[累计清除],显示[0.000][ 517 ][196169](零点内码)6. 按[累计清除],显示[30.000][ 517 ][*****](零点内码)7. 加砝码,输入砝码值, 按[累计清除],显示[EC 01]8. 按[00],显示[EC 00]9. 按[累计清除],显示[02 EC]10. 按[去皮],显示[03 RST]11. 按[去皮],显示[00 ESC]12. 按[累计清除],回到正常称重,OK!量程规格及单位设定1. 开机后,开关短路,2. 按累计清除3. 按014. 按累计清除显示[030009] [30000][130001]注:为KG如为LB改[067009][60000][130201][最大秤量][校正砝码][分度值/小数点。

单位]5.按累计清除6.按007.按累计清除显示[01CSP]8.按去皮9.按累计清除,校正零点10. 累计清除11. 放磅数砝码12. 累计清除13.将短路开关关上完成倒数.外校功能设定01FnCFnC 00：回到上一层FnC 01：背光方式设定FnC 02：自动关机时间设定FnC 03：数量取样稳定范围设定FnC 04：自动平均单重设定FnC 05：AD取样稳定范围设定FnC 06：零点显示范围设定FnC 07：零点追踪范围设定FnC 08：累计结束方式设定FnC 09：零点追踪范围设定FnC 10：有数量设定时蜂鸣器“哔哔”声输出条件设定FnC 11：累计接受条件设定一FnC 12：累计接受条件设定二FnC13：复合键设定外校重量校正及G调整设定02ECEC 00：回到上一层EC 01：外部重量校正EC 02：外部重量校正地或使用地G值调整RS232和串口打印设定03Rs1Rs1 00：回到上一层Rs1 01：波特率设定Rs1 02：通讯协议设定Rs1 03：输出数据格式设定Rs1 04：连续传送时每秒输出笔数设定Rs1 05：操作模式设定Rs1 06：连续传送输出条件设定Rs1 07：自动传送置零条件设定Rs1 08：自动传送重置条件设定英展电子秤ALH ALH-C旧版外部校正方法：1．开机归零后，先按住[。

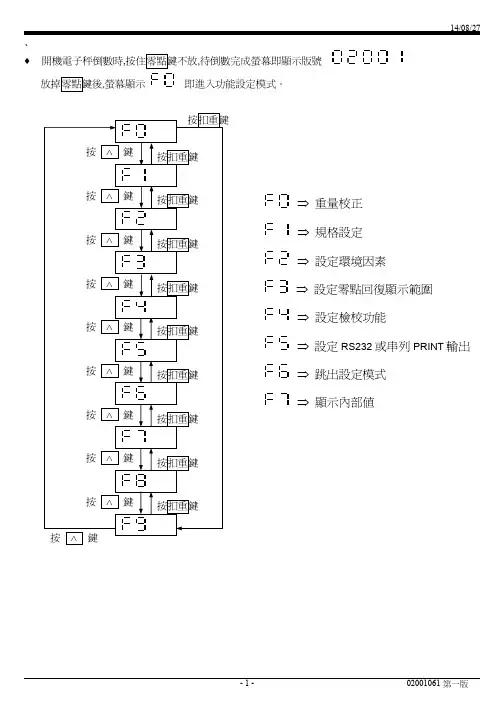

、 ♦ 開機電子秤倒數時,按住零點鍵不放,待倒數完成螢幕即顯示版號
放掉零點鍵後,螢幕顯示
即進入功能設定模式。
按扣重鍵 按 ∧ 鍵 按扣重鍵
14/08/27
按 ∧ 鍵 按扣重鍵 按 ∧ 鍵 按扣重鍵 按 ∧ 鍵 按扣重鍵 按 ∧ 鍵 按扣重鍵 按 ∧ 鍵 按扣重鍵 按 ∧ 鍵 按扣重鍵
⇒ 重量校正 ⇒ 規格設定 ⇒ 設定環境因素 ⇒ 設定零點回復顯示範圍 ⇒ 設定檢校功能 ⇒ 設定 RS232 或串列 PRINT 輸出 ⇒ 跳出設定模式 ⇒ 顯示內部值
穩定後, 蜂鳴器“嗶”一聲
.
kg
校正完成,進入計重模式
-2-
第一版 02001061
F1 ⇒ 規格設定
♦ 設定前,請將 PC 板上,SWA1 之 MINI JUMPER 插至 ADJ 位置。 ♦ 設定完成後,請將 PC 板上,SWA1 之 MINI JUMPER 插回至 LOCK 位置。
( LOCK 模式將確保電子秤的精確度 ) ♦ 請參閱第 31、32 頁 “附錄一 : 規格設定 參考表” 。
♦ 設定前,請將 PC 板上,SWA1 之 MINI JUMPER 插至 ADJ 位置。 ♦ 設定完成後,請將 PC 板上,SWA1 之 MINI JUMPER 插回至 LOCK 位置。
( LOCK 模式將確保電子秤的精確度 ) ♦ 當設定暫留(hold)模式(F8)時,此選項不可設定。
利用 ∧ 鍵或 扣重 鍵選擇 F3 功能⇒螢幕顯示
14/08/27
按 確認 鍵 螢幕顯示出廠設定值
利用 ∧ 鍵 輸入欲設定之穩定係數
按 確認 鍵
∧ 鍵=上數鍵01061
F3 ⇒ 設定零點回復顯示範圍
使用時機
• 當 LOAD CELL 回復性差時,可選擇較高之設定值(最高至 5)。 • 當 LOAD CELL 回復性佳時,可選擇較低之設定值(最低至 0)。
