SID-409说明书_V8.00(旧样本)

  • 格式：doc
  • 大小：1007.50 KB
  • 文档页数：30

目录1 概述 (1)2 技术规范 (1)3 装置简介 (1)3.1 基本功能 (1)3.2 技术数据 (2)4 备投装置功能概述 (2)4.1 名词解释 (2)4.2 装置运行基本原则 (2)4.3 备自投装置动作逻辑 (3)4.4 备自投装置逻辑判据定义 (4)4.5 联切功能 (4)5 备自投典型应用方案 (5)5.1 方案1：母联或桥开关备投（暗备用） (5)5.2 方案2：进线备投（明备用） (6)5.3 方案3：线路开关备投（明备用） (8)5.4 方案4：线路开关备投（明备用） (10)5.5 方案5：变压器备投(明备用) (11)5.6 方案6：双备用备投（明备用） (14)6 附加功能 (16)6.1 继电保护功能 (16)6.2 联带切除工作母线上电源支路及电容器支路功能 (16)7 装置显示和操作 (17)7.1 树形结构的界面 (17)7.2 按键功能 (18)7.3 主界面和主菜单 (18)7.4 其他菜单和功能 (19)8 辅助功能 (23)8.1 事件分析与记录 (23)8.2 信号系统 (23)8.3 断路器操作回路 (23)9 装置背板端子及说明 (24)9.1 SID-409装置背板端子图 (24)9.2 SID-409背板端子说明 (24)10 定值整定 (25)10.1 装置定值 (25)10.2 控制字一定义 (26)10.3 软压板说明 (27)附录Ⅰ SID-409 安装尺寸图 (28)附录ⅡSID-409背板端子图 (29)（V8.00版）1 概述SID-409备用电源自动投入装置（以下简称备投装置），主要适用于380V~220kV电压等级需要备用电源自动投入功能及遥信、遥测等功能的发电厂及变电站。

装置采用32位嵌入式DSP及14位高精度A/D转换器，具备高速数据处理能力。

装置可在开关柜就地安装。

SID-409采用标准4U、19/2英寸整体式机箱，背插式结构，由电源板、断路器控制回路板、开入及信号输出板、弱电开入板、断路器状态开入板、交流电压电流板、交流电流板等共7个插件组成。

装置内部无扎线，使用SID标准总线背板。

SID-409备自投装置引入了我公司的一项发明专利——励磁涌流抑制技术，从而支持备用变压器冷备用运行方式。

2 技术规范装置符合如下技术标准：GB/T 14598.3-1993 标准雷电波冲击电压试验GB/T 14598.3-1993 介质强度电气测试试验IEC60255-5:2000 绝缘电阻电气测试试验DL/T 478-2001 静态继电保护及安全自动装置通用技术条件GB/T 7261-2000 继电器及装置基本试验方法GB/T 14598.14－1998 EMC静电放电抗扰度试验 4级GB/T 14598.9－2002 EMC射频电磁场辐射抗扰度试验 3级GB/T 17626.4－1998 EMC电快速瞬变脉冲群抗扰度试验 4级GB/T 17626.5－1999 EMC浪涌抗扰度试验 3级GB/T 11287 振动响应和振动耐受试验1级GB/T 14537 冲击响应和冲击耐受试验1级3 装置简介3.1 基本功能备投功能：1）母联或桥开关备自投2）进线备自投3）线路开关备自投4）变压器备自投3.2 技术数据3.2.1 额定数据直流电源： 220V， 110V 允许偏差+15％， -20％交流电压： 100V～220V交流电流： 5A，1A频率： 50Hz3.2.2 功耗交流电压： < 0.5VA/相交流电流： < 1VA/相 (In =5A)< 0.5VA/相 (In =1A)直流：正常 < 15W跳闸 < 25W3.2.3主要技术指标①定时限过流：电流定值：0.1In～20In时间定值：0～100S定值误差：< 5％②遥信分辨率： <2ms信号输入方式：无源接点4 备投装置功能概述4.1 名词解释备自投装置是当工作母线因故障失去工作电源时，能自动迅速将备用电源投入并恢复供电的自动装置。

明备用：在正常情况下备用电源不工作，可同时作为若干条工作母线的备用电源。

暗备用：在正常情况下备用电源工作，母线之间靠分段断路器取得相互备用的方式。

4.2 装置运行基本原则1、为避免由于工作母线电压短暂下降导致备自投误动作，备自投装置对工作断路器跳闸操作前的延时必须大于最长的外部故障切除时间。

2、为避免备投装置合闸操作后将备用电源合于故障，或工作电源向备用电源倒送电，工作电源被断开后，备自投装置对备用断路器合闸操作前的延时，必须大于工作断路器完全切断电路的时间。

3、当备用电源电压不满足要求时，备自投装置不应动作。

4、正常运行时人工切除工作电源不应引起备自投装置动作。

5、备自投装置的跳闸动作或合闸动作均只能进行一次。

6、工作母线电源因故障被切除后，母线上的电动机负荷将进入异步发电状态，导致母线上出现电压及频率逐渐下降的残压，备投装置应在保证电动机安全的前提下，力争在残压较高时无损地快速投入备用电源，以确保大量负荷不被切除。

7、变压器备投的备用变压器为冷备用时必须消除空合备用电源时变压器出现的励磁涌流，否则变压器保护误动将导致备投失败。

为此，本装置可选配SID-3YL型励磁涌流抑制器，使变压器在空投时抑制励磁涌流。

为变压器的高压侧断路器装设SID-3YL型励磁涌流抑制器将使变压器备投的冷备用方式得以实现。

4.3 备自投装置动作逻辑SID-409型备自投的动作逻辑分为两类：跳闸逻辑：备自投装置对工作断路器执行跳闸操作所遵循的逻辑。

合闸逻辑：备自投装置对备用断路器执行合闸操作所遵循的逻辑。

本装置逻辑描述采用了数字电路中逻辑门电路的表示方法，每种动作逻辑由两类条件（允许条件和闭锁条件）的两个状态构成，逻辑图如下：图中符号表示对其输入端的所有信号作“逻辑与”操作，当全部输入信号均有效（置1）时输出才有效，否则无效（置0）；符号表示对其输入端的所有信号作“逻辑或”操作，当输入信号中只要任一信号有效时输出就有效，只有全部输入信号均无效时输出才无效；符号表示对其输入信号取反后再送到下一逻辑门。

时间窗为一定时环节，只有当时间窗检测到的输入信号有效（置1）持续时间大于本身的时间定值t1时其输出才置1，任何时刻一旦其输入被置0，则其输出也立即清0。

只有当所有闭锁条件都无效并且至少有一个允许条件无效的状态连续维持等于或大于时的定值，装置才能进入备投预备状态，相应的动作逻辑被允许出口。

无论装置当前是间窗t1否处在备投预备状态，只要有闭锁条件出现，装置将立即退出备投预备状态。

在进入备投预备状态后，且闭锁条件都无效的情况下，一旦全部允许条件都满足，装置时间后使装置由备投预备状态进入备投动作状态，即进行跳闸和合闸将会在预设的时间窗t2操作。

在动作命令发出的同时装置会发出“备投动作”信号，之后的4秒钟内装置将检查被控断路器状态，若符合规定状态，就认定动作成功，反之，发出“外部故障告警”信号提示动作失败。

在跳闸逻辑中允许条件：a、工作电源线路无电流（为避免母线TV断线时备自投误动，利用线路电流作为母线失压的闭锁判据）；b、工作母线失压c、备用母线（或备用电源）有压闭锁条件：a、工作断路器在跳闸位置在合闸逻辑中允许条件：a、工作断路器在跳闸位置并且．．工作电源线路无电流b、工作母线失压c、备用母线（或备用电源）有压闭锁条件：a、备用电源线路有电流b、备用断路器在合位置4.4 备自投装置逻辑判据定义母线无压：母线线电压Uab、Ubc都小于母线无压定值Udz1（I、II母线共用）。

母线有压：母线线电压Uab、Ubc至少有一个大于有压定值Udz3（I、II母线共用）。

电源无压：电源电压小于电源有压定值Udz4（电源1、电源2共用）。

电源有压：电源电压大于电源有压定值Udz2（电源1、电源2共用）。

进线无流：进线相电流小于进线无流定值Idz1（#1进线）、Idz2（#2进线）。

进线有流：进线相电流大于进线无流定值Idz1（#1进线）、Idz2（#2进线）。

母线有流：母线三相电流Ia、Ib、Ic均大于母线有流定值Idz7。

4.5 联切功能当备用电源不能满足全部供电容量要求时，则在备用电源投入之前装置有选择地切除预先选定的部分负荷，本装置具备两轮过负荷联切,可通过联切软压板投退。

变压器备投只有一轮联切。

5 备自投典型应用方案为方便现场的实际应用，本装置已将多种现场常见的备投形式固化在程序中，并可由用户预存32组备投定值参数。

现场使用时通过切换定值参数和设置控制字便可方便地选择所需要的备投方案。

5.1 方案1：母联或桥开关备投（暗备用）5.1.1 一次系统：如图5-1所示。

电源2电源1图5-15.1.2 备投逻辑：正常运行时：3DL断开，电源1与电源2分别通过1DL、2DL向I段、II段母线供电，通过3DL互为备用。

I段、II段母线电压连续大于有压定值1分钟后，装置便开始进入对故障监控状态。

发生故障时：I段母线失电，在II段母线有压的情况下，跳1DL，合3DL；II段母线失电，在I段母线有压的情况下，跳2DL，合3DL；1DL或2DL偷跳时，合3DL保证正常供电。

5.1.3 端子定义：开入量（DI）开出量（DO）5.2 方案2：进线备投（明备用）5.2.1 一次系统：如图5-2所示。

电源1电源2图5-25.2.2 备投逻辑：正常运行时：电源1通过1DL、3DL向I母、II母供电，电源2通过2DL作为备用。

I 段、II段母线电压连续1分钟大于有压定值后，装置便开始进入对故障监控状态。

发生故障时：I母失电，在电源2有压，1DL、3DL在合闸位置的情况下跳1DL；当1DL偷跳,合2DL保证供电。

当电源2作工作电源，电源1作备用电源，则情况类似。

若现场固定某一电源专作备用电源，则可通过控制字内设置“单方向备投”将电源2规定为专作备用电源。

5.2.3 端子定义：开入量（DI）开出量（DO）5.3 方案3：线路开关备投（明备用）5.3.1 一次系统：如图5-3所示。

电源1电源2图5-35.3.2 备投逻辑：正常运行时：电源1通过1DL向工作母线供电，电源2通过2DL作为备用。

当电源1、电源2的电压连续1分钟大于有压定值后，装置便开始进入对故障监控状态。

发生故障时：母线失电，在电源2有压，1DL在合闸位置的情况下跳开1DL合2DL；当1DL偷跳时合2DL保证供电。

当电源2作工作电源，电源1作备用电源，则情况类似。

若现场固定某一电源只作备用电源，则可通过控制字内设置“单方向备投”将电源2规定为只作备用电源。

5.3.3 端子定义：开入量（DI）开出量（DO）5.4.1 一次系统：如图5-4所示。

线路侧无电压互感器。

电源2电源1图5-45.4.2 备投逻辑：正常运行时：电源1通过1DL向工作母线供电，电源2通过2DL作为备用。

合集下载

SID-40B技术说明书_V2.5

SID-40B技术说明书_V2.5

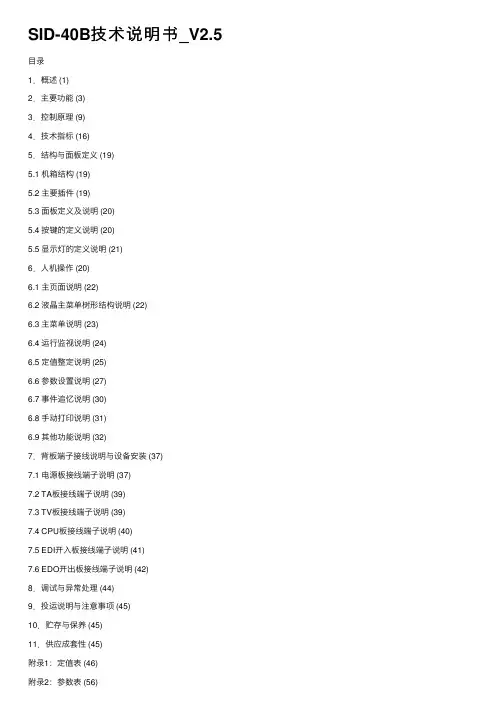

SID-40B技术说明书_V2.5⽬录1．概述 (1)2．主要功能 (3)3．控制原理 (9)4．技术指标 (16)5．结构与⾯板定义 (19)5.1 机箱结构 (19)5.2 主要插件 (19)5.3 ⾯板定义及说明 (20)5.4 按键的定义说明 (20)5.5 显⽰灯的定义说明 (21)6．⼈机操作 (20)6.1 主页⾯说明 (22)6.2 液晶主菜单树形结构说明 (22)6.3 主菜单说明 (23)6.4 运⾏监视说明 (24)6.5 定值整定说明 (25)6.6 参数设置说明 (27)6.7 事件追忆说明 (30)6.8 ⼿动打印说明 (31)6.9 其他功能说明 (32)7．背板端⼦接线说明与设备安装 (37)7.1 电源板接线端⼦说明 (37)7.2 TA板接线端⼦说明 (39)7.3 TV板接线端⼦说明 (39)7.4 CPU板接线端⼦说明 (40)7.5 EDI开⼊板接线端⼦说明 (41)7.6 EDO开出板接线端⼦说明 (42)8．调试与异常处理 (44)9．投运说明与注意事项 (45)10．贮存与保养 (45)11．供应成套性 (45)附录1：定值表 (46)附录2：参数表 (56)附录3：备投⽅案说明 (59)(V2.4版)2009年3⽉本公司保留对产品更改的权利，如有与装置不同之处，以装置为准。
