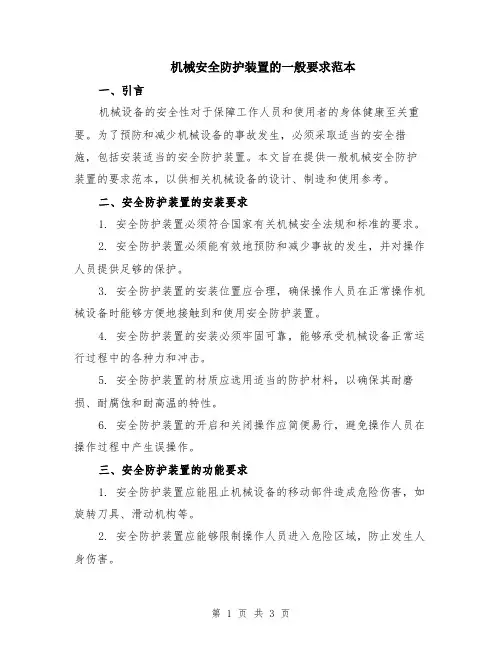

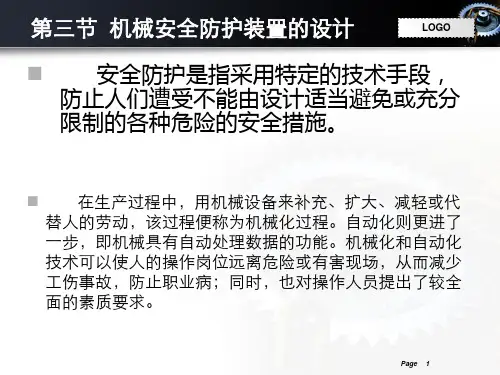

机械安全防护装置的一般要求范本一、引言机械设备的安全性对于保障工作人员和使用者的身体健康至关重要。
为了预防和减少机械设备的事故发生，必须采取适当的安全措施，包括安装适当的安全防护装置。
本文旨在提供一般机械安全防护装置的要求范本，以供相关机械设备的设计、制造和使用参考。
二、安全防护装置的安装要求1. 安全防护装置必须符合国家有关机械安全法规和标准的要求。
2. 安全防护装置必须能有效地预防和减少事故的发生，并对操作人员提供足够的保护。
3. 安全防护装置的安装位置应合理，确保操作人员在正常操作机械设备时能够方便地接触到和使用安全防护装置。
4. 安全防护装置的安装必须牢固可靠，能够承受机械设备正常运行过程中的各种力和冲击。
5. 安全防护装置的材质应选用适当的防护材料，以确保其耐磨损、耐腐蚀和耐高温的特性。
6. 安全防护装置的开启和关闭操作应简便易行，避免操作人员在操作过程中产生误操作。
三、安全防护装置的功能要求1. 安全防护装置应能阻止机械设备的移动部件造成危险伤害，如旋转刀具、滑动机构等。
2. 安全防护装置应能够限制操作人员进入危险区域，防止发生人身伤害。
3. 安全防护装置应能够及时报警或停机，以防止机械设备在发生故障或运行异常情况下继续运行。
4. 安全防护装置应能够识别和排除故障，保障机械设备的正常运行。
5. 安全防护装置应能够保护机械设备的关键部件，提高机械设备的使用寿命和可靠性。
6. 安全防护装置应具备一定的复位和重启功能，以方便操作人员在安全状态下重新开始操作。
四、安全防护装置的维护保养要求1. 安全防护装置的维护保养工作必须由具备相关专业知识和技能的人员进行。
2. 安全防护装置的维护保养工作应按照设备制造商提供的操作手册进行，确保操作规范和安全。
3. 安全防护装置的维护保养工作应定期进行，以保持其正常的功能和性能。
4. 安全防护装置的维护保养记录应做好，包括维护保养时间、内容和责任人等信息。
GB8196机械安全-防护装置-固定式和活动式防护装置设计与制造一般要求简介GB8196《机械安全-防护装置》是中华人民共和国国家标准，适用于所有制造、维修和使用机械的企业和个人。
防护装置是保护机械操作人员和其他工人，使他们远离机械运行时产生的危险区域的设备。
本文档主要讨论GB8196规定的固定式和活动式防护装置的一般要求，包括设计、制造和使用。
设计要求固定式防护装置固定式防护装置是指固定在机械上的防护装置。
其设计应满足以下要求：1.坚固耐用：固定式防护装置应该有足够的抗力和刚性，确保不被机械运行时的振动和压力对其造成损害。
2.有效覆盖危险区：固定式防护装置应该覆盖机械运行时的危险区，以确保机械操作人员和其他工人不进入此危险区，并避免因误操作导致人身伤害。
3.轻松安装：固定式防护装置应该能够方便地安装和卸下。
活动式防护装置活动式防护装置是指可以移动的防护装置。
其设计应满足以下要求：1.安全可靠：活动式防护装置应该稳定可靠，不会因为机械运行或误操作而移动或打开。
2.容易操作：操作人员应该能够轻松地控制活动式防护装置的位置。
3.轻松安装：活动式防护装置应该能够方便地安装和卸下。
制造要求材料选择防护装置应该使用材料和材料的组合，能够承受机械运行时的压力，不产生变形和损坏。
防护装置的钢制构件应该符合中国GB/T700或相等标准的要求。
安装和调整防护装置防护装置应该容易安装和卸下，以便于机械的日常维护。
在调整防护装置的位置和方向时，整个装置和所涉及到的机械部件都应该完好无损，没有松动，没有裂缝和缺陷。
清洁维护防护装置的清洁和维护应该是一个日常任务。
当迹象表明防护装置有需要更换、调整或拆卸时，必须立即完成。
若有任何不良迹象（例如松动，开裂或磨损）应施以适当的修复。
使用要求训练应对操作人员进行防护装置使用技术的训练，以确保他们能够正确使用和维护防护装置。
安全检查在机械操作前应该进行安全检查，以确保防护装置已正确安装并可以有效发挥作用。
机械安全与防护装置相关的联锁装置设计和选择原则机械安全与防护装置是保障工业设备安全和保护操作人员的重要装置。
联锁装置是机械安全与防护装置的一种关键部分，它能够在特定的条件下控制机械设备的运行和关闭。
以下是机械安全与防护装置相关的联锁装置设计和选择原则：1.根据安全需求进行设计：联锁装置的设计应根据机械设备的特点和安全需求进行。
首先需要进行全面的危险评估，了解设备的危险区域和可能出现的危险操作。
根据评估结果，确定联锁装置的类型和数量。
2.设计可靠性与可用性：联锁装置应具有高度的可靠性和可用性，确保在关键时刻能够正常工作并起到预防危险的作用。
必要时，可以采用冗余设计或备份装置，以增强联锁装置的可靠性和安全性。
3.选择适当的联锁装置类型：根据设备的特点和安全需求，选择适当的联锁装置类型。
常见的联锁装置类型包括安全门开关、光幕、安全继电器等。
每种类型的联锁装置均有其适用的情景和作用，需根据实际情况进行选择。
4.注意联锁装置的位置安排：联锁装置的位置应合理布置，确保能够发挥其作用。
应考虑到危险区域的位置、设备的操作方式以及操作人员的安全距离等因素进行合理安排，避免联锁装置被意外触动或误操作。
5.考虑设备的加工工艺和使用环境：联锁装置的设计和选择应考虑设备的加工工艺和使用环境的特点。
若设备需要频繁更换刀具，则联锁装置应设计成容易操作的方式，以提高工作效率并同时确保安全。
6.进行适当的联锁装置测试和维护：联锁装置应定期进行测试和维护，以确保其正常工作和可靠性。
测试应覆盖正常使用状态以及异常情况下的测试，并记录测试结果。
维护工作包括清洁、润滑和更换磨损部件等。
7.培训和意识提高：对于使用联锁装置的操作人员，应进行适当的培训，提高其识别联锁装置的能力和正确使用的意识。
定期宣传机械安全与防护装置的重要性，强调联锁装置的使用规范和注意事项。
联锁装置的设计和选择应根据机械设备的特点和安全需求进行，确保其可靠性和可用性。
