通信光缆桥架安装作业指导书

电力通信光缆作业指导书一、前言电力通信光缆作业是指在电力通讯线路使用之前，按照规定进行以下操作：安装光缆、接头盒、连接器等，并进行相关的测试和维护操作。

为保证通信线路的质量和稳定性，必须在操作时遵循安全、规范的作业程序，确保操作人员和设备的安全，保护通讯线路不受破坏。

本指导书将对电力通信光缆作业的操作流程、技术要求和注意事项进行详细的介绍和说明，希望读者在操作时能仔细阅读本指导书，遵循本指导书规定的操作流程和要求，保证操作过程安全可靠，唯一有效的电力通信光缆作业方法。

二、作业前准备1、检查作业场所安全状况。

作业前要彻底检查作业场所是否符合作业要求，是否存在危险隐患，如有危险隐患应进行排除。

2、检查工具和设备是否齐全，并进行合格检定。

必要的工具和设备要按照使用要求保养、检修和校准，确保工具和设备完好无损，确保操作的可靠性。

3、对设备进行初始化配置。

对通信设备进行初始化配置，确保设备符合使用要求，并存储最新的通讯参数。

4、测量作业区域并确定光缆敷设路线。

作业前应根据实际情况测量作业区域，确定光缆敷设路线，并制定作业计划。

三、作业流程1、安装光缆（1）开挖沟槽及铺设光缆保护管。

根据路线要求和现场实际情况，在沟槽开挖之前，应充分考虑现场的类型和结构。

铺设光缆保护管的长度应满足通信光缆和设备之间的联接长度；（2）固定钢缆管及光缆。

在光缆保护管内铺设钢缆管，并将光缆沿着钢缆管推进。

光缆张力不得超过其规定值，光缆铺设不得弯曲、扭曲，光缆间距应按照要求进行摆放。

（3）封堵保护管孔洞。

光缆安装完毕后，应立即在保护管孔洞处进行封堵，以保证孔洞的完整性。

2、安装接头盒（1）埋设接头盒。

在通信光缆运行途中，常常会出现断裂现象，在这种情况下，可以进行接头修复操作。

接头盒应安装在断点附近。

对于其余的接头，默认不予处理。

接头盒施工要求保准。

（2）连接线缆和光缆。

首先应根据连接线缆和光缆的型号，确定导线位置。

将接头盒盖板打开后，将连接线缆按照规定的要求进行连接，确保连接稳定可靠。

中铁十三局集团有限公司施工过程控制标准化管理手册（机电分册）电缆桥架安装作业指导书编制：审核：批准：目录1.编制依据 (1)2.适用范围 (1)3.作业准备 (1)4.技术要求 (2)5.施工程序与工艺流程 (2)5.1施工程序 (2)5.1.1 电缆桥架安装工艺流程图 (2)5.2工艺流程 (2)5.2.1 电缆桥架安装工艺流程 (2)6.质量控制及检验 (3)6.1质量控制 (3)6.2质量检查 (3)7.安全及环保要求 (4)7.1安全要求 (4)7.1.1临时用电的安全措施 (4)7.1.2高空作业安全措施 (4)7.2环保要求 (4)7.2.1防止施工噪音污染 (4)7.2.2废弃物管理 (5)电缆桥架安装作业指导书1.编制依据（1）《电缆桥架安装图籍》 04D701-3（2）《建筑电气电气工程施工质量验收规范》 GB50303-20022.适用范围本文适用于地铁信号、通信电缆桥架安装作业3.作业准备（1）认真审阅设计图纸，按照设计要求确定桥架规格型号、材质以及数量，依照综合管线图进行现场实地勘察，电缆桥架走向及路径，现场实际勘察中要注意桥架路径中经过走廊、过梁等或者管线相对较多的地方的标高是否满足图纸设计要求，现场勘察土建的结构类型，预留孔洞的位置及尺寸是否满足桥架安装要求。

（2）编制施工方案，根据阅图及现场勘察记录选定桥架在不同建筑结构段的安装方式；根据合同工期和施工人员确定施工组织。

（3）人员组织表1 人员组织（4表2 工具用表（5表3 材料要求4.技术要求电缆桥架安装过程中支架与吊架所用的钢材应平直，无明显扭曲现象，并且材质应符合设计要求，下料的切口处应无卷边、毛刺。

电缆桥架水平安装的支架间距为 1.5～3m，垂直安装的支架间距不大于2m，桥架的弯曲半径小于300mm时应在距弯曲段和直线段结合处300～600mm的直线侧增设一个支撑，当弯曲半径大于300mm时，应在弯曲段中部增设一个支、吊架，在进出柜及变形缝及丁字接头的三端500mm处设支撑。

电缆桥架制作安装作业指导书
1、进入现场时，必需正确佩戴合格平安帽，不得酒后进入现场。

2、高处作业时，首先要检查全部脚手架是否已经过验收，确认无事故隐患后方可使用。

3、高处作业时，必需正确使用合格平安带，并将其悬挂在上方坚固处。

4、严禁在施工现场吸烟，并留意防火。

七、环保留意事项1、桥架、型钢下角料不行乱扔，集中放置，过长下角料能用的尽量使用，节约材料。

2、切割机、电焊机、施工照明用完准时停掉电源。

3、桥架用连接板、螺栓限量领取，不得乱放、乱弃。

现场桥架、立柱、托臂等材料摆放整齐，分类摆放。

4、使用电焊时，要防止火花乱溅，留意防火，焊条头集中放置，交于工具室。

5、补刷漆时，留意对地面、桥架等滴流污染，要实行爱护措施。

废毛刷、漆桶要收回交工具室，集中处理。

6、安装过程中，产生的垃圾要做到随干随清、文明施工。

- 1 -。

桥架及配管安装作业指导书1、电缆桥架、配管安装时注意安全，高空作业必须系安全带，使用梯子不得缺档，不得垫高使用。

使用时上端要扎牢，下端应采取防滑措施。

2、桥架的固定方式有悬吊式、直立式、侧壁式或是混合式3、槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/1.电缆桥架与用电设备交越时,其间的净距不小于0.5m。

4、两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

5、一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。

6、电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过___%。

7、电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3~5米处进行固定。

8、桥架水平敷设时,支撑间距一般为1.5____3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。

9、桥架的拐角或T接，宜采用成品弯头，若自行制作，电缆拐角处应采取___度拐角，如下图10、桥架、电缆配管的切割严禁用电、气焊切割。

钻空时应使用手电钻或台钻钻孔，不应用气焊或电焊吹孔。

11、电缆穿线管DN50以下需要套电缆护口，DN65以上需要制作喇叭口防止电缆损伤。

12、明配管与热水管、蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面。

有困难时，可敷设在其上面，相互间净距离不宜小于下列数值：13、当管路平行敷设在热水管、暖汽管下面时为0.2m，上面时为0.3m；与暖气管、热水管交叉敷设时为0.1m。

14、当管路平行敷设在蒸汽管下面时为0.5m，上面时为1m。

当不能符合上列要求时，应采取隔热措施，对包有隔热层的蒸汽管，上下平行净距可减至0.2m。

15、电线管路与通风、给排水及压缩空气的平行净距不应小于0.1m，交叉净距不小于0.05m。

当与水管同侧敷设时，宜敷设在水管上面。

通信光缆作业指导书1. 引言通信光缆作为传输信息的重要组成部分，其质量和安装方式直接影响着通信系统的性能。

本文档旨在提供通信光缆的作业指导，包括光缆的选择、布线规划、安装注意事项等内容，以确保光缆的高质量和可靠性。

2. 光缆的选择在选择光缆时，需要考虑以下几个因素：•传输速率要求：根据通信系统的需求确定光缆的传输速率，包括1Gbps、10Gbps、100Gbps等。

•光缆类型：有单模光缆和多模光缆两种类型，根据系统的需求选择适合的光缆类型。

•光缆结构：有松套式光缆、紧套式光缆和皮线式光缆等结构，根据具体的布线环境选择适合的光缆结构。

•光缆长度：根据布线规划确定光缆的长度，保证光缆能够覆盖到需要连接的终端设备。

3. 布线规划光缆的布线规划是确保通信系统正常运行的重要一环。

以下是一些布线规划的注意事项：•布线路径选择：选择合适的布线路径，避免与电源线、高压线等干扰源交叉或靠近，在地下通道或光缆沟内布线时应注意排水和防潮。

•光缆弯曲半径：根据光缆的类型和规格确定光缆的最小弯曲半径，避免光缆在弯曲处产生损坏或信号衰减。

•跨越电缆敷设：与电力线路等交叉时，采取必要的隔离措施，避免干扰光缆信号传输。

•标识和维护：对安装的光缆进行标识，并定期检查和维护，确保光缆的正常运行。

4. 光缆安装注意事项光缆的安装是确保通信系统稳定运行的关键环节，下面是一些安装光缆的注意事项：•光缆拆包：在拆开光缆包装前，检查光缆的外观是否有损坏，避免安装已损坏的光缆。

•光缆引入：在引入光缆时，要确保光缆的外皮不受损坏，避免光缆受潮或弯曲过大。

•光缆连接：光缆的连接需要采用专用的光纤连接器，并采取正确的操作步骤进行连接，避免损坏光缆接口。

•光缆固定：安装光缆时，需要使用具有一定强度和可靠性的固定装置，确保光缆的固定和保护。

•光缆测试：在安装完成后，需要进行光缆的测试，检测光缆的传输性能是否达标，确保安装质量。

5. 总结本文档介绍了通信光缆的作业指导，包括光缆的选择、布线规划和安装注意事项等内容。

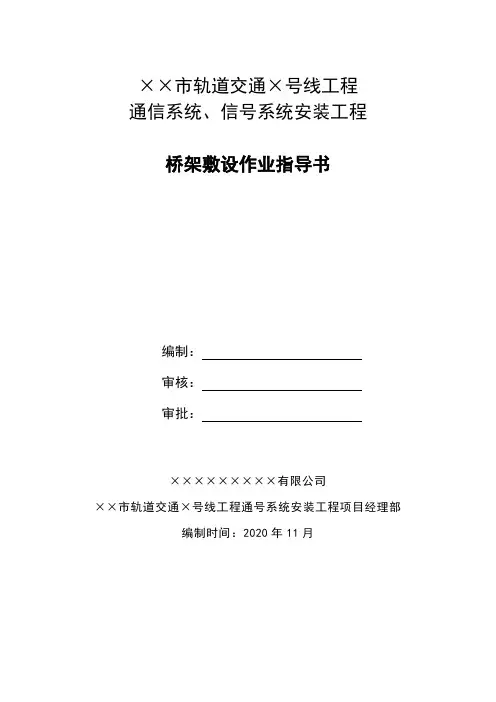

××市轨道交通×号线工程通信系统、信号系统安装工程桥架敷设作业指导书编制：审核：审批：×××××××××有限公司××市轨道交通×号线工程通号系统安装工程项目经理部编制时间：2020年11月桥架敷设作业指导书目录一、编制依据 (1)二、施工范围 (1)三、施工前提条件 (1)1、材料要求 (1)2、主要机具 (2)3、作业条件 (2)四、桥架安装 (2)1、支架安装 (2)2、线槽安装 (2)五、安全措施 (4)1、主要安全风险分析 (4)2、保证措施 (4)六、质量保证措施 (4)桥架敷设作业指导书一、编制依据➢《地铁设计规范》；➢《城市轨道交通技术规范》；➢《城市快速轨道交通工程项目建设标准》；➢《铁路通信施工规范》；➢《铁路运输通信工程质量验收标准》；➢国家标准《城市轨道交通通信工程质量验收规范》；二、施工范围施工范围包括××市轨道交通××号线全线31个车站及停车场、车辆段和主变电所。

三、施工前提条件1、材料要求1）桥架、线槽及其附件规格型号符合设计要求、内外光滑平整、无棱刺，不应有扭曲、翘边等变形现象，特别是钢板的厚度要满足要求；另外连接螺栓一定要求是镀锌的，否则还未到交工时就会全部生锈，膨胀螺栓应根据允许的拉力范围进行选择。

2）主干通信缆线采用电缆桥架防护、电缆桥架采用分腔设置，其中通信桥架的规格有400*150mm、400*100mm、500*200mm、200*100mm。

电缆桥架采用“U”型吊架方式安装，其固定支架应可适用于侧墙或顶墙的安装，桥架在支架上的安装位置可上下调整，支架间隔一般为1.5米，电缆桥架的安装高度根据各站现场实际情况而定（各站情况不同）。

3）电缆桥架具有灵活的水平转接头和垂直转接头，桥架间重叠长度可调节，同时应有配套的桥架盖板，盖板采用直接扣盖得固定方式，桥架和盖板均采用冷轧钢板制成，钢板厚度不得小于1.5mm，表面应进行热镀锌防护处理。

光缆施工作业指导书一、任务概述根据项目需求，本次光缆施工作业旨在实施光缆的布设和连接，确保光缆的安全、稳定和高效运行。

本指导书将详细介绍光缆施工的步骤、要求和注意事项，以确保施工过程的顺利进行。

二、施工准备1. 施工前的准备工作包括：- 确定施工区域和路径，绘制详细的施工图纸；- 检查光缆和相关设备的质量和完整性；- 准备必要的施工工具和器材；- 与相关部门协调，确保施工区域的安全。

三、光缆布设1. 根据施工图纸和路径规划，进行光缆的布设。

2. 在布设过程中，要注意以下事项：- 光缆的弯曲半径不得小于规定值，以避免光缆损坏；- 光缆的安装要牢固可靠，避免松动和摇晃；- 光缆的敷设要与其他设备和管线保持一定的距离，以防止相互干扰。

四、光缆连接1. 进行光缆的连接前，需先进行光缆的剥皮、清洁和测试。

2. 光缆连接的步骤如下：- 使用光缆剥皮工具，将光缆的外护套和光纤暴露出来；- 清洁光纤的端面，确保无污染和损伤；- 使用光纤连接器，将光纤连接起来；- 使用光缆测试仪，测试连接的质量和信号强度。

五、施工验收1. 施工完成后，进行光缆的验收工作。

2. 验收内容包括：- 检查光缆的布设和连接是否符合设计要求；- 使用光缆测试仪，测试光缆的传输性能；- 检查光缆的外观和保护措施是否完好。

六、安全注意事项1. 在施工过程中，必须遵守以下安全规定：- 佩戴必要的个人防护装备，如安全帽、手套和安全鞋；- 注意施工现场的安全，确保没有明火和易燃物品；- 遵守相关的施工规范和操作规程；- 注意光缆的保护，避免损坏和污染。

七、施工记录和报告1. 在施工过程中，要做好详细的施工记录，包括以下内容：- 施工日期、施工地点和施工人员的信息；- 光缆的布设和连接情况的记录；- 施工过程中的问题和解决方案的记录。

以上为光缆施工作业的详细指导书，希望能对您的工作有所帮助。

如有任何疑问或需要进一步的指导，请随时与我们联系。

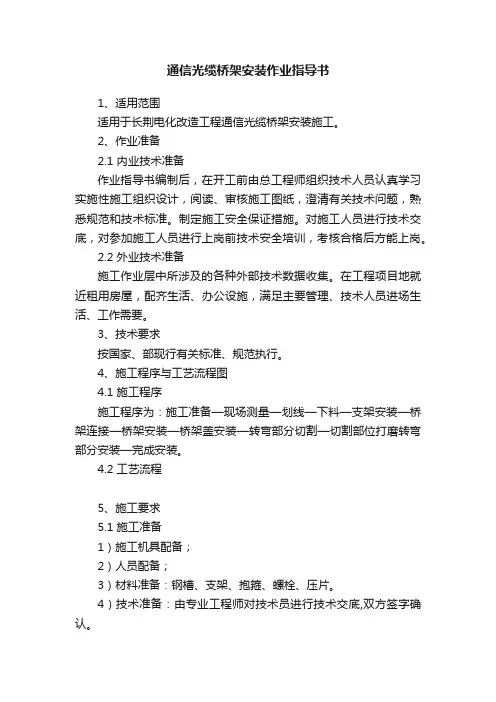

通信光缆桥架安装作业指导书
1、适用范围
适用于长荆电化改造工程通信光缆桥架安装施工。

2、作业准备
2.1 内业技术准备
作业指导书编制后，在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施。

对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后方能上岗。

2.2 外业技术准备
施工作业层中所涉及的各种外部技术数据收集。

在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、工作需要。

3、技术要求
按国家、部现行有关标准、规范执行。

4、施工程序与工艺流程图
4.1 施工程序
施工程序为：施工准备—现场测量—划线—下料—支架安装—桥架连接—桥架安装—桥架盖安装—转弯部分切割—切割部位打磨转弯部分安装—完成安装。

4.2 工艺流程
5、施工要求
5.1 施工准备
1）施工机具配备；
2）人员配备；
3）材料准备：钢槽、支架、抱箍、螺栓、压片。

4）技术准备：由专业工程师对技术员进行技术交底,双方签字确认。

5）在安装前，技术人员应进行书面和现场技术交底，使安装人员熟悉施工图纸，交底双方应签字。

5.2现场测量
桥架安装工程开工前，首先技术人员在施工班组的配合下根据设计定测台账对大桥进行复测，检查核对电化立柱安装位置，丈量核实大桥的长度、避车台数量以利于配料。

并将所测量的数据填入下表中，然后做计划领料。

本标准规定了通信光缆的施工方法。

本标准合用于路线部施工范围内的通信光缆工程。

2.1 本标准根据 YDJ44-89 《电信网光纤数字传输系统工程施工及验收暂行规定》的原则，结合地区季节性施工的特点编制而成。

2.2 本标准合用于长途、室内通信的新建、和改建的光缆工程的施工，也可用于质量检验、随工验收和竣工验收等。

2.3 本标准以光缆施工的特点为主，普通的路线常规工序，可按部颁相关路线工程施工及验收技术范围执行。

2.4 本标准未列入的内容应按设计文件办理。

2.5 光缆和器材的程式、规格、质量等均应符合本标准和设计文件的要求；工程中不许使用未经鉴定合格的光缆和器材。

2.6 施工中应严格执行部颁的各种法规，在施工安全方面应贯彻执行电信路线、设备安装技术操作规定。

2.7 本标准的解释权归属于哈尔滨市电信工程局路线工程部经营技术室3.1 普通规定3.1.1 施工单位在施工前，应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常，应做重点检查。

对光缆及光纤连接器(尾纤)等还要进行光学特性、电器性能的测试。

3.1.2 工程所用光缆、器材必须有产品质量检验合格证，应核对厂方提供的产品测试记录所列项目和指标，是否符合国家标准或者部颁标准，是否符合设计要求或者定货合同的规定。

3.1.3 对不符合要求的光缆、器材不得使用。

3.1.4 经过检验合格的光缆、器材，应做好记录。

3.1.5 测试仪表应经过计量部门校验并取得合格证。

3.2 光缆单盘检验光缆的单盘检验，是一项较为复杂、细致、技术性、严肃性较强的工作。

它对确保工程的工期、施工质量，对于保证今后的通信质量、工程经济效益、维护使用及路线寿命有着重大影响。

同时，检验工作对分清光缆、器材质量的责任方，维护施工企业的信誉，都有不可低估的影响。

因此，必须按规范要求和设计或者合同书规定指标进行严格的检测，即使工期十分紧迫，也不能草率进行，而必须以科学的态度、高度的责任心和正确的检验方法，执行有关技术规定。

电缆桥架安装作业指导书
1．危险辩识
1.1电缆桥架搬运及安装过程中小心砸伤人。

1.2需登高作业时，要办好有关票证、落实防护措施。

1.3作业前要检查所使用的梯子、吊绳、安全带、卸扣等是否完好。

1.4使用电锤等移动电动工具时，电源要接在漏电断电器下。

1.5焊接时，要移置现场可燃物，准备好灭火器。

2．物资准备
2.1安装物资转运到现场，包括桥架、各种弯接头、连接板、连接螺栓螺母、膨胀螺栓等。

2.2预制好并已做好防腐的托架、托臂等。

2.3安装工具到位，包括：电焊氧割、电锤、榔头、板手、梯子、吊车、手拉葫芦等。

3．安装要求
3.1托架的预制及防腐：托架、托臂预制采用8#或10#槽钢制作，制作宽度要稍大于桥架宽度，托架横档间距一样，焊接要牢固。

制作完成后要防腐才能安装。

3.2托架及托臂安装：根据设计图纸要求，联系工艺、设备项目负责人现场确定桥架走向，尽量靠近电气设备集中点，便于电缆敷设；托臂安装间距须一致（一般要求间隔不超过3米），焊接固定必须牢固；托架安装须做到横平竖直，焊接固定牢固。

空旷不能固定托臂的区域须做托架立柱，立柱固定可打预埋或打膨胀螺栓。

3.3桥架安装：桥架连接固定要牢固，横要平竖要直；须配弯头和三通的地方须配到位；桥架切割和开孔不许使用氧割，须用等离子、锯弓、曲线锯、电钻，切割后的桥架还须做打磨处理。

3.4托臂、桥架安装须考虑不能影响工艺操作，与工艺管道及设备留出足够的安全距离。

3.5托臂需在墙面上固定但墙上以没有预埋焊接体的，必需先用膨胀螺栓将一块开孔的钢板固定在墙上，再将托臂焊
在钢板上。

电缆桥架制作安装作业指导书一、前言电缆桥架是一种用于承载和保护电缆的重要设备，广泛应用于建筑、电力、通信、石化等行业。

在进行电缆桥架制作安装作业之前，必须具备相关的专业知识和技能，并且要按照相关规范和标准进行操作。

本作业指导书旨在为从事电缆桥架制作安装作业的人员提供相关指导和规范。

二、作业准备1. 工具准备- 手工工具：螺丝刀、规矩、锤子、铅笔等。

- 电动工具：钻孔机、电焊机等。

- 班尺、卷尺等测量工具。

- 安全工具：安全帽、安全鞋、手套等。

2. 材料准备- 电缆桥架：根据工程需求选择合适的电缆桥架材料和规格。

- 电缆：根据工程需求选择合适的电缆规格和种类。

3. 环境准备- 确定电缆桥架的安装位置和路线。

- 清理安装区域的杂物和障碍物。

- 检查安装区域的地基和墙体是否牢固。

三、制作准备1. 根据工程要求和设计图纸确认电缆桥架的类型和规格，并采购相关材料。

2. 根据设计图纸进行测量和标定，确定电缆桥架的安装位置、尺寸和高度等。

3. 进行电缆桥架的预组装，根据设计要求拼装相应的支架、梁和桥面。

4. 对电缆桥架的焊接连接进行质量检查，确保连接牢固、无变形和破损。

四、安装作业步骤1. 根据设计要求，在墙体上标出电缆桥架的安装位置和高度。

2. 进行电缆桥架的固定安装，根据预先确定的位置，使用膨胀螺栓等固定件将电缆桥架固定在墙体上。

3. 进行电缆桥架的水平调整和垂直校正，使用水平仪和铅垂线等工具对电缆桥架进行调整，确保其水平平整和垂直度。

4. 进行电缆桥架的水平连接，根据设计要求使用角钢、螺栓等连接件将相邻电缆桥架连接在一起。

5. 安装电缆支架，根据设计要求在电缆桥架上安装适量的电缆支架，确保电缆能够平稳地放置在桥架上。

6. 进行电缆的敷设工作，根据设计要求在电缆桥架上敷设电缆，确保电缆的路径和角度符合要求。

7. 进行电缆的固定和绑扎，使用固定卡、绑扎带等工具将电缆固定在电缆桥架上，确保电缆不松动和晃动。

8. 进行电缆桥架的防腐处理，根据工程要求使用防腐涂料或进行热镀锌等处理，保护电缆桥架免受腐蚀和氧化。

光缆施工作业指导书一、引言光缆施工是指在通信网络建设过程中，将光缆铺设、连接和固定的一系列操作。

光缆作为现代通信网络的重要组成部分，其施工质量直接影响到通信网络的稳定性和可靠性。

本指导书旨在提供光缆施工作业的详细指导，确保施工过程符合标准要求，保证光缆的质量和性能。

二、施工前准备1. 施工方案制定在光缆施工前，需要制定详细的施工方案，包括光缆的类型、规格、布线路径、连接方式等。

施工方案应经过相关部门的审核和批准。

2. 施工材料准备根据施工方案，准备好所需的光缆、光缆接头盒、光缆接头、光缆标识牌、光缆保护管等施工材料。

确保材料的质量和数量符合要求。

3. 施工人员培训施工人员应接受相关的培训，熟悉光缆施工的操作流程、安全注意事项以及质量要求。

必要时，应持有相关的操作证书。

4. 施工现场准备清理施工现场，确保施工区域干净整洁。

检查施工设备的工作状态，确保设备正常运行。

三、光缆铺设1. 布线路径规划根据施工方案，确定光缆的布线路径。

考虑到光缆的安全和保护，避免与其他设备或电缆交叉、受压或受弯曲。

2. 光缆铺设方式根据实际情况，选择合适的光缆铺设方式，包括直埋、管道铺设、架空铺设等。

在铺设过程中，要注意光缆的拉力控制，避免损坏光缆。

3. 光缆固定在光缆铺设完成后，采取适当的固定措施，确保光缆的位置稳定。

固定方式可以使用夹具、固定夹等。

四、光缆连接1. 光缆接头盒安装根据施工方案，安装光缆接头盒。

接头盒的安装位置应符合标准要求，便于后期维护和管理。

2. 光缆接头制作根据光缆接头的类型和规格，进行光缆接头的制作。

制作过程中，要注意光纤的清洁和保护，避免污染和损伤。

3. 光缆接头连接将制作好的光缆接头连接到光缆上，确保连接的牢固和稳定。

连接时要注意光纤的对准和保护，避免损伤和损失。

五、光缆测试和验收1. 光缆测试在光缆施工完成后，进行光缆的测试。

测试内容包括光缆的衰减、反射损耗、插损等指标的测量。

测试设备应符合相关标准，确保测试结果的准确性。

通信光缆工程作业指导书一、引言通信光缆工程是指在建设通信基础设施过程中，进行光缆的敷设、连接和维护等工作。

本作业指导书旨在为通信光缆工程人员提供详细的操作指南，确保工程的顺利进行。

本指导书将从光缆敷设前的准备工作、敷设过程、连接和维护等方面进行详细介绍。

二、准备工作1. 工程规划：在开始光缆工程之前，需要进行详细的工程规划。

包括确定光缆的敷设路径、长度、敷设方式等。

同时，还需要考虑到地形、地质条件以及周边环境等因素，制定合理的敷设方案。

2. 材料准备：根据工程规划确定所需的光缆类型、长度和数量，并进行采购。

同时，还需要准备好所需的光缆接头、保护管、标识牌等辅助材料。

3. 设备准备：根据工程规模和光缆类型选择合适的设备，如光缆敷设机、光缆接头盒、光纤熔接机等。

确保设备的正常运行和充足的备用设备。

三、光缆敷设1. 现场勘测：在开始敷设光缆之前，需要进行现场勘测。

确认敷设路径是否符合规划要求，检查地下管道、电缆等其他设施的布局情况，确保敷设过程中不会对其他设施造成损害。

2. 敷设方式：根据工程规划确定的敷设方式，选择合适的敷设方法。

常见的敷设方式有直埋、管道敷设、架空敷设等。

根据具体情况选择最合适的敷设方式，并确保敷设过程中光缆的保护。

3. 敷设过程：在开始敷设光缆之前，需要对敷设路径进行清理和准备工作。

确保敷设路径的平整和干燥。

然后，根据敷设方式进行光缆的敷设。

在敷设过程中要注意保护光缆，避免过度弯曲和拉力过大。

同时，还要注意与其他设施的交叉和保持一定的安全距离。

四、光缆连接1. 光缆接头制作：在光缆连接之前，需要对光缆进行接头制作。

接头制作的质量直接影响到连接的稳定性和传输质量。

在接头制作过程中，要注意保持光纤的干净和光纤芯的对齐。

使用专业的光纤熔接机进行熔接，确保接头的质量。

2. 光缆连接：在接头制作完成后，进行光缆的连接。

根据实际情况选择合适的连接方式，如机械连接、热熔连接等。

在连接过程中，要注意保持光纤的干净和光纤芯的对齐。

第8部分：配网工程电缆桥架安装作业指导书编码：PWDL-02目次1适用范围 (75)2 编写依据 (75)3 作业流程图 (75)4 安全风险辨析与预控 (75)5作业准备 (76)6 作业方法 (6)7 质量控制措施及检验标准 (9)1适用范围1.1电压等级35kV及以下配网工程。

1.2安装场所电缆数量较多或较集中的室内外及电气竖井内等场所。

2编写依据表2编写依据3作业流程图图3作业流程图4安全风险辨析与预控4.1 电缆桥架安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与电缆桥架安装作业相关联的《电网建设安全施工作业票》（编码：PWDL-02-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

表 4.1作业任务安全基准风险指南5 作业准备5.1 作业前施工条件表5.1 作业前施工条件5.2 人员、主要工器具及仪器仪表配置表5.2 人员、主要工器具及仪器仪表配置6 作业方法表6 作业方法7 质量控制措施及检验标准7.1质量控制措施7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。

7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。

7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。

7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。
