×××桥施工挂篮主要构件计算书一、模板所承受的荷载确定根据提供的计算图纸，按连续梁的1号节段较大的断面作为计算断面，并且不考虑截面的变化。
1号节段的体积为92.9m3，长度 2.5m，重量约2415.4kN，1号节段两端断面的断面图如下，尺寸单位：mm，其余数字为各5m。
部分断面面积数值。
最长的节段长1、外模和内模所受荷载：挂篮的外模和内模分别承受1.44 m2和2.76 m2的混凝土荷载（1号段大截面顶板面积较大，但1号段长度小，且仅在靠近0号块很短的一段截面是大截面，故计算内模时按2.76计），超灌系数取1.05，冲击系数取1.2。
该荷载的大小主要用于计算侧模吊梁和内模吊梁的受力。
2、底模所受荷载：底模用型钢底模，计算长度6.3m，每个腹板下设5道工50c，底板下设10道工50c。
腹板混凝土面积按11.6 m2，底板面积(10.5+7.74)/2=9.1 m2(1) 边底模纵梁受力大小：q＝11.6m2×26kN/m3×1.05×1.2＝380kN/m(2) 中底模纵梁受力大小：q＝9.1m2×26kN/m3×1.05×1.2＝298kN/m二、底模纵梁的受力检算：1、边底模纵梁的受力检算：(1) 结构模型：边底模纵梁采用5片工50c组成，按照荷载均分考虑，每片承受2.5m 长度内的均布荷载：380/5＝76kN/m，计算模型如下图。
(2) 计算结果：a、支座反力图：两边的支座反力一样，都是98.4kN。
b、竖向变形图：最大变形是中部：9.3mm，小于容许值5500/400＝14mm。
c、结构应力图：(单位：kPa)最大应力121MPa，小于容许值140MPa。
若改为工45c，则最大应力156MPa，挂篮为施工临时结构，可容许1.3×140=182MPa，可以。
跨中最大变形13.4mm2、中底模纵梁的受力检算：(1) 结构模型：中底模纵梁共10片，按均分荷载，每片受力为：298/10＝29.8kN/m，计算模型如下。
挂篮计算书(2016-3-30)(总24页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录1.计算说明................................................................................................................错误!未定义书签。
概况.............................................................................................................错误!未定义书签。
计算内容....................................................................................................错误!未定义书签。
2.计算依据................................................................................................................错误!未定义书签。
3.参数选取及荷载计算.........................................................................................错误!未定义书签。
荷载系数及部分荷载取值 .....................................................................错误!未定义书签。
荷载组合 .....................................................................................................错误!未定义书签。
第1章 设计计算说明1.1 设计依据①、《无碴轨道预应力混凝土连续梁（双线） 跨度：48＋80＋48m》（图号：通桥（2008）2368A－Ⅳ）;②、《钢结构设计规范》（GB50017-2003）；③、《路桥施工计算手册》；④、《桥梁工程》、《结构力学》、《材料力学》；⑤、《机械设计手册》；⑥、《铁路桥涵施工技术规范》（TB10203-2002）1.2 挂篮结构本高速铁路48＋80＋48m连续梁菱型挂篮模板主要由主桁系统、轨道系统、前上横梁、模板系统、导梁、底篮、防护系统等组成。
挂篮结构如图所示1.3 挂篮设计1.3.1 主要技术参数①、砼自重G＝26kN/m3；②、钢材的弹性模量E＝210GPa；③、材料容许应力：牌号 许用正应力[σ] 许用弯曲应力[σw] 许用剪切应力[τ]Q235 135MPa 140MPa 80MPaQ345 200MPa 210MPa 120MPa40Cr 470MPa 480Mpa 280MpaPSB785 650Mpa容许材料应力提高系数：1.3。
1.3.2 挂篮构造挂篮采用菱形挂篮，挂篮的前横梁由2I45a普通热轧工字钢组成，底篮前、后横梁由2I36b 普通热轧工字钢组成，底模下加强纵梁均由I32a普通热轧工字钢组成，，吊杆采用φ32、φ25精轧螺纹钢。
挂篮自重：52t。
1.3.3 挂篮计算设计荷载及组合①、荷载系数考虑箱梁混凝土浇筑时胀模等系数的超载系数：1.05；挂篮空载行走时的冲击系数1.3；浇筑混凝土和挂篮行走时的抗倾覆稳定系数：1.5；挂篮正常使用时采用的安全系数为1.2。
活载分项系数：1.4恒载分项系数:1.2②、作用于挂篮的荷载1、箱梁荷载：取1#块、4#块分别计算根据箱梁截面受力特点，划分箱梁各节段断面如图所示：通过建立箱梁各节段三维模型并查询各段体积，计算箱梁断面内各段重量如下表所示 段号 1#块(2.7m) 4#块(3.5m) 备注① 84.1KN 109.1KN 校核外模导梁② 365.8KN 260.4KN 校核腹板下纵梁③ 161.2KN 231.8KN 校核内模导梁④ 321.2KN 386.7KN 校核底板下纵梁恒载分项系数K1=1.2；活载分项系数K2=1.4。
挂篮设计计算书参考范本1 概况施州大桥为连接恩施旧城区和城北新区的城市主干线。
大桥采用协作体系，具体跨径布置为：30m等截面连续箱梁＋（100m＋145m）直塔单索面斜拉桥＋3×30m等截面连续箱梁。
斜拉桥主梁为单箱三室混凝土箱梁，桥面全宽21.5m，设计为双向四车道。
设计时速40km/h，设计荷载为城市—A级。
主梁施工采用悬臂施工，其施工节段分为有索节段和无索节段，长度均为4.25m，最大节段设计重量约为180t。
本挂篮是为此桥主梁的悬臂施工而设计的。
根据本桥的结构特点和施工特点，挂篮设计为铰接菱形挂篮，其由以下几个主要部分组成。
（1）主桁系统：横向由两片主桁组成，单片主桁由下弦杆、上弦杆、斜杆、立柱和斜拉钢带构成，横向桁式联接系连接而成；（2）内模系统：由木质面板和内模支架组成；（3）底模平台系统：由前下横梁、后下横梁、纵梁、横向分配梁和底模组成；（4）吊挂系统：由前上横梁、导梁、挑梁和吊带组成；（5）平衡及锚固系统：由锚固构件、钩板等组成，以便挂篮在灌注混凝土和空载行走时，具有必要的稳定性。
按照上述几个组成系统分别进行计算,计算软件为《桥梁博士(v3.0)》和ANSYS 6.0。
计算建模与施州大桥施工挂篮设计图中的相应内容吻合。
2 设计依据（1）恩施市施州大桥施工设计图；（2）《钢结构设计规范》（GB 50017—2003）；（3）《公路桥涵钢结构及木结构设计规范》（JTJ 025—86）；（4）《公路桥涵施工技术规范》（JTJ041-2000）；（5）其它规范和规程。
3 设计假定和说明根据本挂篮的结构特点，设计计算中采用以下假定和说明。
（1）悬臂施工最大节段重量约为180t，按此重量进行挂篮控制设计。
（2）由于挂篮上部主桁系统和下部底模平台系统仅通过吊挂系统相连，故计算按各自的子结构进行计算，子结构为底模平台体系，主桁体系、吊挂体系和锚固体系。
（3）计算顺序为先对底模平台体系进行结构计算，得出各吊点的支承反力，然后把此支承反力作为外力对主桁体系进行各项计算。
挂篮设计计算书一、以悬浇段7#块腹板为荷载进行下纵梁设计。
通过分析中间板带受力最大，因此以0.9m宽的板带作为计算单元进行下纵梁设计。
（一）设计荷载：1.砼自重：q1＝γ（b1·h＋b2·b）＝26×（0.2×1.777＋0.138×0.9）＝12.46 KN/m2.施工荷载：q2＝P1·b＝2.5×0.9＝2.25KN/m3.模板荷载：q3＝P2·b＝2.5×0.9＝2.25KN /m4.砼振捣荷载：q4＝P3·b＝2.0×0.9＝1.80KN /m则：q = q1＋q2＋q3＋q4＝18.76 KN /m说明：γ—砼容重；b1—腹板厚度；h—腹板高度；b2—底板厚度；b—板带宽度取0.9m；P1—施工荷载取2.5kn/m2；P2—模板荷载取2.5kn/m2；P3—砼振捣产生的竖向荷载取2.0kn/m2（二）下纵梁按简支梁计算，受力如图1所示图1 下纵梁计算简图M max=qa×（2l－a）/8=18.76×2.7×（3.7×2－2.7）/8＝29.76KN•m 型钢选择：W＝M max/〔σ〕＝29.76×106/170＝175.1 cm3选用I20a型钢：查表I20a型钢截面抵抗矩W x＝236.9 cm3截面惯性矩I x＝2369.0 cm4型钢刚度验算：f ＝qa3b(1-3a/l)/24EI＝18.76×27003×1000×（1－3×2700/3700）/（24×2.1×105×2369×104）＝3.7mm<3700/400=9.25 满足要求。
说明：E—弹性模量取2.1×105Mpa〔σ〕—允许应力取170kn/m2二、前后下横梁计算：（一）荷载1.砼荷载＝V·γ/（l砼·2）＝10.43×26/（6.36×2）＝21.32 KN /m2.模板荷载＝P2·b1/2＝2.5×3.0/2＝3.75 KN /m3.施工荷载＝P1·b1/2＝2.5×3.0/2＝3.75 KN /m4.振捣荷载＝P3·b1/2＝2.0×3.0/2＝3.00 KN /mΣ＝31.82 KN /m说明：V—砼体积；γ—砼容重取26kn/m3；l砼—砼构件宽度；图2 下横梁计算简图M＝αql2＝0.136×31.82×2.592＝29.03KN /mσ＝M/W＝29.03×103/（108.3×2）＝134.0 N /mm2<170 N /mm2用2[16a型钢W x＝108.3cm3说明：α—计算系数取0.136（二）后下横梁按行走时计算5.底模①面板：6.36×2.9×6×7.85＝868.72 kg②C6.3：6.36×7×6.63＋2.9×4×6.63＝372.1 kg6.下纵梁：6I20a＝4.5×27.91×6＝753.57 kg7.下横梁：2[16a＝9×17.32×4＝623.52 kg8.δ20钢板：0.14×0.14×20×7.85×8＝24.62 kgΣ＝2642.53 kg＝26.43 KN9.侧模支撑：I20a＝4.0×27.91×2＝223.28 kg10.〔6.3型钢平台：（9.0×4＋1.0×40＋0.6×20）×6.63＝583.44kgφ16钢筋栏杆：9.0×2×1.578＝28.5kg11.木板δ50：0.6×9.0×2×0.05×500＝270 kgΣ＝3747.75kg＝37.48 KN取荷载总和的1/2即：37.48/2＝18.74 KN则计算线荷载为：18.74/9＝2.09 KN /m图3 木板受力计算简图M＝ql2/8=2.09×8.52＝18.88 KN·mσ＝M/W＝18.88×103/216.6＝87.17N/mm2说明：σ—表示应力；W—抵抗矩2〕16a型钢查表为216.6cm2 三、前上横梁计算：（一）前上横梁受力由前下横梁计算简图图2所知：P A＝31.5KNP B＝74.98KN(二)前上横梁受力计算简图如图4所示：图4 上横梁计算简图M A＝P A×0.95＝29.93KN•mM中＝48.81 KN•m（三）按强度选择型钢：W X＝M/〔σ〕＝287cm3实际选用2I20a型钢作挂篮前上横梁。
（40+56+40）m连续梁挂篮计算书一、计算说明1、计算依据及参考资料1.1《有砟轨道预应力混凝土连续梁40+56+40m（通桥（2008）2261A-Ⅵ》1.2 《40+56+40m连续梁梁部施工方案》1.2《铁路桥涵施工规范》（TB10203-2002）1.3《钢结构设计规范》GB 50017-20032、基本参数2.1钢筋混凝土密度取 2.6t/m3，钢材密度取7.85t/m3，钢材弹性模量E=2.1x105Mpa，泊松比取0.3。
2.2Q235钢抗拉、抗压和抗弯强度设计值[f]=215Mpa，抗剪强度设计值[fv]=125Mpa；Q345钢抗拉、抗压和抗弯强度设计值[f]=310Mpa，抗剪强度设计值[fv]=180Mpa；υ32精轧螺纹钢筋（吊杆和锚杆）采用785级，按两倍安全系数控制拉应力不大于390Mpa。
3、计算方法和内容本挂篮采用ANSYS通用有限元程序，按照挂篮实际结构建立空间模型进行整体分析计算。
计算工况：根据设计图纸，本桥箱梁梁段长度有3.0米、3.5米两种，取3.0米长度的第一个梁段，即最重的A1号梁段进行计算。
荷载施加：混凝土浇筑时，箱梁腹板及底板混凝土自重荷载作用在挂篮底模面板上；顶板混凝土及内模自重作用在挂篮内模滑梁上；翼板混凝土和外模自重作用在外模滑梁上；挂篮其他结构在计算模型中以自重形式考虑；各部分混凝土方量均按A1号梁段后端的J16截面进行计算，计算砼重量超过设计重量5%；主要计算内容：挂篮整体结构的强度和刚度。
4、荷载组合①模板及挂篮自重；内模自重5.175t，外模自重6.707t，分别以均布荷载形式施加在内、外滑梁上，挂篮其他结构自重按7.85t/ m3在计算模型中考虑。
②新浇筑钢筋混凝土自重；砼体积的计算偏安全考虑，以J16截面的面积按等截面计算后，按2.6t/ m3的密度换算成计算荷载。
③施工人员和施工材料、机具等行走运输或堆放的荷载；人群、机具等临时荷载取g临=1KN/ m2。
挂篮计算书桥梁参数：梁宽：顶板宽8.8m，底板宽6.4m，当高：4.58～2.9m，梁长3～4m梁段计算以3#段（梁长3.5m，重量1076.63KN）利用1 主要荷载系数1.1 胀模等因素取超载系数：1.051.2 浇注砼时的动力冲击系数：1.251.3 空载走行时的冲击系数：1.31.4 浇注砼和挂篮走行时的抗倾覆稳定系数：1.52 主要荷载组合2.1 荷载组合Ⅰ：混凝土自重+动力附加荷载+挂篮自重+人群和施工机具重（计算强度）2.2 荷载组合Ⅱ：混凝土自重+挂篮自重+人群和施工机具重（计算刚度）2.3 荷载组合Ⅲ：挂篮自重+冲击附加荷载+风载（计算行走）3 作用于主桁的荷载3.1 箱梁（3#段）G1：G=1076.63KN，考虑超载和动力冲击，最大计算重量为G1=1076.63×1.3=1399.62KN3.2 挂篮自重G2： G2=50.3t3.3 施工机具及人群荷载G3：2.5KPa G3=2.5×10-3×8.8×3.5×103×103=77KN∑P=G1+G2+G3=1526.97KN。
3.4 由重心确定：前、后吊点重量差系数：0.544。
实际按0.5计算前吊点荷载：P=382KN。
根据受力图求得各杆件内力如下：4 许用应力确定：4.1 Q235：δ＜16 σS =235Mpa Q345：δ≤16 σS=345MpaQ235：δ＜16～40 σS =225Mpa Q345：δ＞16～25 σS=325MpaQ345：δ＞36～50 σS=295Mpa 抗拉许用应力安全系数取η=1.34Q235：δ＜16 [σ]=235/1.4=1700kg/cm2； [τ]=1000kg/cm2。
δ＜16～40 [σ]=225/1.4=1700kg/cm2； [τ]=1000kg/cm2。
Q345：δ≤16 [σ]=345/1.4=2500kg/cm2； [τ]=1500kg/cm2。
目录第1部分设计计算说明 (1)1.1设计依据 (1)1.2工程概况 (1)1.3挂篮设计 (1)1.3.1 主要技术参数 (1)1.3.2 挂篮构造 (2)1.3.3 挂篮计算设计荷载及组合 (2)1.3.4 挂篮主要构件重量 (2)1.3.4 梁段截面分区 (3)第2部分底模结构计算 (4)2.1面板计算 (4)2.1.1计算简图 (4)2.1.2面板截面参数 (4)2.1.3面板的最大应力及最大变形 (5)2.2竖肋[8计算 (5)2.2.1构造 (5)2.2.2竖肋[8的验算： (5)2.3底模纵梁强度检算 (7)2.3.1 构造 (7)2.3.2 强度分析 (7)2.3.3 刚度分析 (8)第3部分侧模结构计算 (9)3.1侧模构造 (9)3.2荷载 (9)3.3侧模面板强度验算 (10)3.4侧模横向小肋[6.3计算 (10)3.4.1结构特点 (10)3.4.2载荷分析 (11)3.4.3强度验算 (12)3.4.4挠度验算 (12)第4部分挂篮各横梁结构分析 (13)4.1前下横梁结构分析 (13)4.2后下横梁结构分析 (16)4.3前上横梁结构分析 (19)4.4外模滑梁结构分析 (22)4.5内模滑梁结构分析 (25)4.6内模支架结构分析 (28)第5部分主桁架结构分析 (29)5.1构造 (29)5.2载荷分析 (29)5.3建模 (30)5.4分析，结果提取 (31)第6部分混凝土强度，挂篮抗倾翻，钢吊带及主桁连接销检算 (34)6.1主桁后锚点混凝土强度计算 (34)6.2挂篮浇注时后锚抗倾覆计算 (36)6.3挂篮行走时轨道的抗倾覆计算 (37)6.4挂篮行走时小车的抗倾覆计算 (38)6.5计算前上横梁吊带伸长量 (38)6.6主桁连接销计算 (39)附件A 前下横梁结构分析命令流 (40)附件B 后下横梁结构分析命令流 (42)附件C 前上横梁结构分析命令流 (44)附件D 外模滑梁结构分析命令流 (46)附件E 内模滑梁结构分析命令流 (48)附件F 主梁结构分析命令流 (50)第1部分设计计算说明1.1 设计依据①、向莆铁路大桥施工图设计；②、《铁路桥涵施工规范》TB10203-2002；③、《钢结构设计规范》GB50017-20031.2 工程概况本桥为向莆铁路FJ-3A标连续梁，桥上部结构为(40+64+40)m为连续箱梁主桥连续刚构箱梁单幅桥面顶宽12.2m,底宽5.74m,采用单箱单室截面,斜腹板，悬臂长度为3至3.5m，梁高按二次抛物线变化，其中端部和跨中梁高为1.7m，中间支点梁高为3.1m。
目录第一章挂蓝结构计算 (3)1. 概况 (3)2. 检算说明 (3)2. 1 设计依据 (3)2.2 设计荷载 (4)2.3 材料的容许应力 (4)3. 挂篮的检算 (4)3.1底模分配梁——I28a (4)3.2 底篮后下横梁计算（浇筑砼状态）——2I36b (8)3.3后下横梁计算（行走状态）——2I36b (9)3.4后上横梁计算（行走状态）——2I40a (11)3.5底篮前下横梁-2I36b (12)3.6内顶模滑梁——2I25a (14)3.7翼缘模板滑梁——2I25a (15)3.8精轧螺纹钢计算 (17)3.9前上横梁——2I56b (17)3.10主梁 (19)第二章挂蓝模板计算 (21)1、设计、施工规范 (21)2、参数信息 (21)3、荷载标准值计算 (23)4、模板面板的计算 (23)4.1.抗弯强度验算 (24)4.2.抗剪强度验算 (25)4.3.挠度验算 (26)5、模板内外楞的计算 (26)5.1.内楞的抗弯强度验算 (27)5.2.内楞的抗剪强度验算 (28)5.3.内楞的挠度验算 (29)第一章挂蓝结构计算1. 概况螺河特大桥跨G324国道40+64+40m连续梁为螺河特大桥第一联连续梁，墩号为8#～11#，线间距5m，采用悬灌施工，为此设计钢箱纵梁式挂篮。
结构形式：梁全长145.2m,计算跨度为40+64+40m, 端支座处、直线段和跨中处梁高均为2.89m，中支座处梁高为5.29 m。
梁底下缘按二次抛物线变化。
梁体构造：梁体为单箱单室、斜腹板、变高度、变截面结构。
箱梁顶宽12.6m，箱梁顶板厚度34～60cm，底板厚为44～100cm，腹板厚度50～70～90cm。
梁体混凝土强度等级采用C50，预应力体系除纵向、横向预应力外，还有局部竖向预应力。
挂篮构造：采用钢箱纵梁式挂篮，单个挂蓝重约55t。
由承重系统、牵引行走系统、模板系统、悬吊锚固系统、操作平台及预埋件组成。

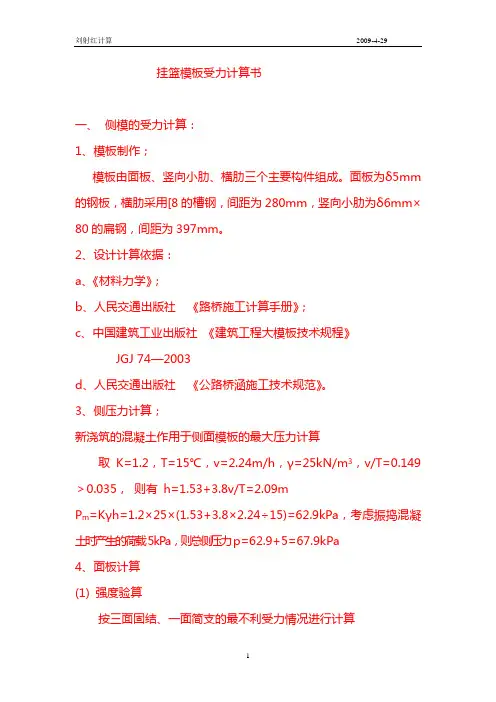

挂篮模板计算书
模板计算
1.1 外侧模计算
1.1.1 荷载计算
（1）新浇混凝土的侧压力（F1）
根据招标单位提供的数据，新浇混凝土容重 rc=26KN/ m，浇筑速度v=1.5m/h，入模温度t=15C0。
F=0.22β1β2γcT(V^(1/2))＝0.22*1.15*1.2*26*6.7*(1.5^(1/2))=64.77KN/ m2：考虑可能的外加剂最大影响，取系数1.2，则混凝土计算侧压力标准值,对钢模板的计算，侧压力标准值乘0.85进行折减。
F1=64.77*1.2*0.85=65.55KN/ m2
（2）倾倒混凝土产生的侧压力（F2）
当采用泵送混凝土浇筑时，侧压力取6 KN/ m2 并乘以活荷载分项系数1.4。
所以 F2=1.4×6=8.4 KN/ m2
（3）侧压力合计（F3） v/T
F3= F1+ F2=65.55+8.4=73.95KN/ m2
模板强度验算考虑新浇混凝土侧压力与倾倒混凝土时产生的荷载，即F3值。
模板刚度验算考虑新浇混凝土侧压力，即F1值。
1.1.2钢面板计算
设计模板的形式与用料
计算用板块为假设的最不利板块。
其中面板为6mm厚钢板；横筋间距350mm的【10槽钢；
面板、横肋、背楞的强度与刚度计算：
上述构件均为受弯构件，与面板直接焊接的横筋是面板的支承边；背楞作为横筋的支座；拉栓及销轴作为背楞的支座。
1.钢面板计算
钢面板与横肋采用断续焊焊接成整体后，把钢面板当作单向板计算。
一块面板的宽度一般在1m左右，肋的间距为350mm，故面板按三跨连续梁计算。
模板板面为6mm厚钢板，横肋为【10槽钢，背楞为双排[10槽钢。
（1）强度验算
跨度/板厚=350/6=58.33＜100，属于小挠度连接板。
查手册“建筑施工手册”，得弯距系数为-0.100。
取10㎜为计算单元，荷载为：
q=0.07395×10=0.7395N/mm
经计算得：
Mx=系数*ql2=0.100*0.7395*350*350=9058.88N/mm
截面抵抗矩：Wx＝6＝60mm 3
式中 b——板宽，取10㎜
h——板厚，取6㎜
面板最大的内力为：σx＝Mx/Wx＝9058.88/60＝150.98N/mm＜f=215 N/mm （2）挠度计算
ωmax＝系数*ql422
100EI=0.677*0.6555*350
100*210000*1804＜1.76㎜
强度、刚度均满足要求！
1.1.3 横肋计算
横肋采用[10槽钢，截面性能为：A=1274 mm2, Ix＝1983000 mm4，Wx＝39660 mm3。
间距350mm左右，桁架间距为1000mm，横肋支撑在桁架上，按跨度1000mm简支梁计算：
跨中最大应力为：
M＝ql2＝0.07395*350*(1000^2)/8＝3235312.5 N/mm
fw＝M/Wx＝81.58 MPa＜215MPa，强度满足要求！
跨中最大变形为：Δ＝5ql4/(384EI)=0.72mm＜1000/400＝2.5mm，满足变形要求！
1.1.4 桁架计算
桁架内侧采用双［12槽钢，其它的采用单［10槽钢。
（简图如下）
单［10槽钢的截面性能为：A=1274 mm2, Ix＝1983000 mm4，Wx＝39660 mm3。
双［12槽钢的截面性能为：A= 2502.66mm2, Ix＝3899201.85 mm4，Wx＝77984mm3。
侧模桁架的间距为1米，每个侧面桁架作用的有效面积为1米，则单位高度上桁架所承担的荷载值q=73.95*1=73.95KN/m，翼缘处荷载为：q=14.44*1=14.44KN/m
单位：mm
建立力学模型：
桁架计算简化模型
3）轴力计算(单元31为压杆)
此截面为a类截面,λ=l/i=1697/ 39.45=43.02 , 经查表可知ψ=0.887 轴向力为：125699.7N
σ=N/（Aψ） =125699.7/ (1274*0.887)=111.23N/mm2<f=215N/mm2 满足要求。
4）弯矩计算
弯矩最大值：16516458N.mm
σ=M/W=16516458/77984=211.79N/mm<f=215N/mm 满足要求。
1.1.5 对拉杆计算：
上下及内外模对拉杆采用φ25的精扎螺纹钢，上下对拉杆及体内外对拉杆的水平间距为1000mm,共需要6根。
所受的力主是混凝土的侧压力：F=0.07395*1000=73950N
fw= N/A=4*73950/(3.14*25*25) =150.73N/mm2<f=830N/mm2，满足要求。
1.2 外侧模提吊梁计算
外侧模提吊梁采用双［25b槽钢上下加上下盖板，截面性能：A=11734mm2，Ix＝135310676 mm，Wx＝1017373 mm。
外滑梁同时承担翼缘部分混凝土及外模板部分重量，翼缘混凝土重量为：112KN，一侧模板重量为：60KN(含外滑梁自重)。
由受力情况可知，内侧外提吊梁承担总重量的2/3。
由结构力学求解器可得：
M＝78802281.250 N.mm ，σ＝M/W=77.46MPa＜145MPa，满足要求ωmax＝5.8mm ＜4500/400＝11.25mm，满足要求。
外侧模提吊梁在行走时，所受的力要大于其在使用时所受的力，所以外侧模提吊梁在行走时也能满足要求。
