风电场安全标志牌配置表

施工现场安全标志牌一览表工程名称：***市花园小区15号楼项目负责人：填表人：填表时间：施工现场安全标志使用管理规定为贯彻《中华人民共和国安全生产法》、《建设工程安全生产管理条例》和“安全第一、预防为主、综合治理”的方针，提高我公司的安全管理水平，制定本规定。

安全警示标志的设置要求一、安全警示标志的含义与概念1、安全警示标志包括：安全色和安全标志。

2、安全色是指传递安全信息含义的颜色，包括红色、蓝色、黄色和绿色。

（1）红色：表示禁止、停止，危险等意思；（2）蓝色：表示指令，要求人们必须遵守的规定；（3）黄色：表示提醒人们的主意，凡是警告人们注意的器件、设备及环境应以黄色表示；（4）绿色：表示给人们提供允许、安全的信息。

3、对比色是使安全色更加醒目的反衬色，包括黑、白两种颜色。

4、安全标志的分类：禁止标志、警告标志、指令标志和提示标志四类。

（1）禁止标志的基本型式是带斜杠的圆边框；（2）警告标志的基本型式是正三角形边框；（3）指令标志的基本型式是圆形边框；（4）提示标志的基本型式是正方形边框。

二、施工现场安全标志牌由公司到市安监站统一购置。

三、施工现场布置应合理，根据施工安全平面布置图所标识的部位挂贴统一规定的安全警示标志，对施工现场有较大危险因素的场所增添统一规定的安全警示标志。

四、施工现场安全员把安全警示标志挂贴到相应的危险因素部位，并负责监管。

五、发现施工场内安全标志牌有丢失、损坏，由施工现场人员报请公司，核准后，将相同标志牌发放项目部，由项目部专职安全员按要求进行挂贴。

六、在公司联查时如发现项目部不按公司统一要求进行挂贴安全警示标志牌或未挂贴安全警示标志牌的，根据情节严重程度予以通报批评警告处分、罚款处理。

七、设置场所1、线路施工时在土方开挖的洞口四周设置警戒线，设置警时标识牌，晚间挂警示灯，施工点在道路上时，应根据交通法规在距离施工点一定距离的地方设置警示标志或派人进行交通疏导。

2、场地施工时在施工现场入口处、脚手架、出入通道口、楼梯口、孔洞口、桥梁口、隧道口、基坑边沿设置安全警示标志。

一、风电场生产现场安全标志规定一、运行设备悬挂标志牌是预防事故和防止触电的一项重要措施，是加强运行管理的一种手段。

二、对风电场的安全标志按照《电业安全工作规程》发电厂及变电站部分三、使用耐用性编号牌，断路器（开关）、隔离开关（刀闸）及其他设备标志用白底红字，接地刀闸用白底黑字。

四、主变压器本体应有明显编号。

五、主变压器冷却器及散热器应有编号。

六、断路器（开关）应有明显的调度双重编号。

35kV开关柜前面应有明显的调度双重编号。

七、断路器(开关)位置应有明确的“分”“合”标志，断路器（开关）“合”位置用红色标识，“分”位置用绿色标识。

八、接地刀闸垂直连杆、接地操作把手用黑色标识。

九、二次端子箱、操作箱有明显的编号，照明箱应有标志。

十、电力电缆的端头顶部应标明相位，端头引线标明相位。

十一、配电盘上线路出线模拟线底部应标有个线路名称。

十二、配电盘正面顶部应有运行编号及名称，操作把手处应有明显的调度编号，盘后应有调度号。

十三、各种表计、继电器、连接片（压板）和空气断路器以及电压、电流端子、按钮、切换开关等，应在标签框内标明专用符号及名称，切换开关还应标明各切换位置名称。

十四、控制、保护盘背面每个元件应有元件编号及与图纸对应的专用符号。

交直流空气断路器应有编号及名称。

十五、二次电缆（包括监控系统网格线）应有编号牌，编号牌应包括与图纸对应的编号名称、规范及电缆走向。

十六、全部设备均应有明显相位标志。

十七、全部设备的接地装置（外露部分）应涂为黄绿相间标示。

十八、风电场安全标志需按照以上要求执行。

附件1：风电场安全标识牌配置标准风电场安全标识牌配置标准序号配置位置名称尺寸数量材质1 主控门口台阶防止踏空线黄色条宽150mm2 主控室门集控重地,未经许可不得入内贴字，66×62mm 1组3 禁止使用无线通信250*250mm 各1块不锈钢板4 禁止吸烟5 禁止烟火250*250mm 各1块6 禁止喧哗7 灭火器箱前禁止阻塞线黄色条宽100mm,间隔100mm8 控制台前后左右、继电保护柜前后安全警戒线黄色条宽100mm9 继电保护室门口未经许可不得入内贴字，66×62mm 各1组10 禁止使用无线通信11 一级动火区12 继电保护室500×200mm 1块不锈钢板13 蓄电池柜门注意通风贴字，66×62mm 各114 当心腐蚀组15 工具间门口工具间250×250mm 1块不锈钢板16 楼梯第一级台阶、楼梯口防止踏空线黄色条宽150mm宽17 防止碰头线安全警戒线黄色条宽100mm 18 防鼠板上沿警戒线黄色条宽100mm19 配电室门口未经许可不得入内200×200mm 各1块不锈钢板20 必须带安全帽21 禁止吸烟22 当心触电23 电缆隧道口必须戴安全帽200×200mm 一体5块不锈钢板24 注意通风25 防火重点部位26 通讯室门口未经许可不得入内250×250mm 各1块不锈钢板27 禁止使用无线通信28 禁止吸烟29 禁止烟火30 屏柜前-安全警戒线黄色条宽100mm31 井盖、地下消防栓防阻塞线黄色条宽100mm,间隔100mm32 变电站围栏门口止步高压危险500×400mm 一体5块不锈钢板33 未经许可不得入内34 必须戴安全帽35 禁止烟火36 当心触电37 禁止攀越38 主变压器1#主变1B 500×400mm 各1块不锈钢板39 禁止烟火500×400mm40 主变放油阀——“未经许可禁止操作250×250mm41 主变爬梯——“禁止攀登、高压危险42 从此上下43 龙门架爬梯从此上下250×250mm 各6块不锈钢板44 禁止攀登45 主控楼门厅玻璃门未经许可不得入内贴字，66×62mm 各1组46 必须戴安全帽47 禁止烟火48 库房1 未经许可不得入内500×400mm 各3块不锈钢板49 禁止烟火50 禁止携带火种51 库房2 未经许可不得入内500×400mm 各1块不锈钢板52 禁止烟火53 禁止携带火种54 一级防火区55 禁止使用无线通信56 生活水箱生活用水500×400mm 各1块不锈钢板57 防止污染58 安全警戒线黄色条宽100mm59 消防泵等控制柜当心触电250×250mm 各6块不锈钢板60 安全警戒线黄色条宽100mm61 箱变禁止烟火右玉风电场高压侧——250×250mm低压侧——200×160mm 各40块铝板62 止步高压危险63 必须戴安全帽64 必须加锁65 禁止烟火平鲁风电场200×160mm 40块66 止步高压危险67 必须戴安全帽68 必须加锁69 禁止攀登高压危险500×400mm 各（基础台高的箱变）10块70 必须系安全带（基础台高的箱变）71 风机内必须戴安全帽250×250mm 一体40块磁性PVC 板72 必须系安全带73 当心坠落74 必须穿防护鞋75 当心落物76 一级防火区77 禁止带火种78 禁止佩戴心脏起搏器者靠近79 必须加锁40块80 风机半圆平台当心坠落500×400mm 40块铝板81 水泵房各阀门消防泵2出水阀1；250×100mm 各1块不锈钢板82 消防泵2出水阀2；83 消防泵1出水阀1；84 消防泵1出水阀2；85 消防泵1回水阀门；86 消防泵2回水阀门；87 消防泵总回水阀门；88 消防储能管进水阀门；89 消防稳压泵1出水阀门；90 消防稳压泵2出水阀门；91 消防稳压泵1进水阀门；92 消防稳压泵2进水阀门；93 生活储能灌进水阀门；94 生活水泵1出水阀门；95 生活水泵2出水阀门；96 生活水泵1进水阀门；97 生活水泵2进水阀门；98 生活水管伴热带电源；99 箱变围栏止步，高压危险400×500mm 一体40块铝板10禁止烟火10 1 禁止攀越，高压危险10 2 线路杆塔禁止攀登，高压危险喷字103交通标志限速10公里购买标准型号10 4 电容器护栏禁止跨越500×400mm 一体10块不锈钢板105当心触电106禁止烟火10止步，高压危险7108必须戴安全帽10 9 升压站设备110kV母线电压互感器A相210×300mm 各1块11 0 110kV母线电压互感器B相11 1 110kV母线电压互感器C相112110kV避雷器A相113110kV避雷器B相114110kV避雷器C相11 5 110kV电流互感器A相11 6 110kV电流互感器B相11 7 110kV电流互感器C相11110kV电流互感器8 C相11 9 110kV母线PT端子箱12 0 110kV母线PT进线支持瓷瓶A相12 1 110kV五坊线电流互感器A相12 2 110kV五坊线电流互感器B相12 3 110kV五坊线电流互感器C相12 4 避雷器雷雨电气，禁止靠近210×300mm 10块12 5 晶闸管室高压危险，闲人免进400×500mm 2块12 6 SVC控制室未经许可不得入内400×500mm 各1块127禁止烟火。

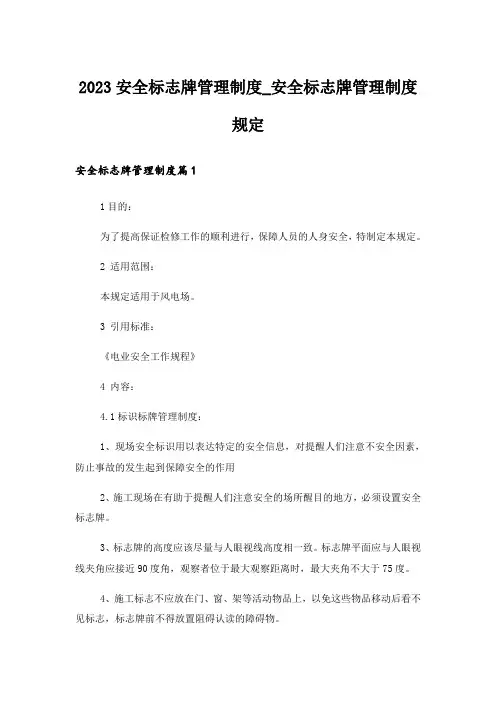

2023安全标志牌管理制度_安全标志牌管理制度规定安全标志牌管理制度篇11目的：为了提高保证检修工作的顺利进行，保障人员的人身安全，特制定本规定。

2 适用范围：本规定适用于风电场。

3 引用标准：《电业安全工作规程》4 内容：4.1标识标牌管理制度：1、现场安全标识用以表达特定的安全信息，对提醒人们注意不安全因素，防止事故的发生起到保障安全的作用2、施工现场在有助于提醒人们注意安全的场所醒目的地方，必须设置安全标志牌。

3、标志牌的高度应该尽量与人眼视线高度相一致。

标志牌平面应与人眼视线夹角应接近90度角，观察者位于最大观察距离时，最大夹角不大于75度。

4、施工标志不应放在门、窗、架等活动物品上，以免这些物品移动后看不见标志，标志牌前不得放置阻碍认读的障碍物。

5、施工现场标志牌布置一定要事先设计，后布置，项目技术和安质负责人要根据现场实际情况设计有针对性、合理的安全标志，平面布置图，及其他业主要求的安全文明标志牌，并以此进行布置。

6、施工现场安全标志牌不得随意移动，如确需移动时，需项目经理批准，并备案后及时通知所有员工。

7、标志牌至少每月检查一次，如发现有变形、破损、褪色等不符合要求时应及时修整或更换。

4.2附：安全色与安全标志释义：1、安全色：安全色是通过不同的颜色表示安全的不同信息，使人们能迅速、准确地分辨各种不同环境，预防事故发生。

红色：含义禁止、停止。

黄色：含义警告、注意。

蓝色：含义指令，必须遵守的规定。

绿色：含义标示，安全状态，通行。

2、安全标志安全标志由安全色、几何图形和图形符号组成，用来表达特定的安全信息。

安全标志可以和文字说明的补充标志同时使用。

3、安全标志的分类：3.1.禁止标志：禁止标志的含义是不准或制止人们的某此行为。

禁止标志的几何图形是带斜杠的圆环，圆环与斜杠相连用红色，背景用白色，图形符号用黑色绘画。

警告标志：警告标志的含义是警告人们可能发生的危险。

警告标志的几何图形是黑色的等边正三角形，背景用黄色，中间图形符号用黑色。
