办公设备原理与技能训练第7单元 数码照相机与摄像机PPT课件

❖ 5、白平衡(White Balance)调整
❖ 在不同光源下，因色温不同, 拍摄出来的相片 会偏色。如色温低时光线中的红,黄色含量较 多，所拍的照片色调会偏红、黄色调，色温高 时光线中的蓝、绿色较多，照片会偏蓝、绿色 调。调整白平衡的目的是为了得到准确的色彩 还原。白平衡控制就是通过图像调整，使在各 种光线条件下拍摄出的照片色彩和我们所看到 的景物色彩完全相同。
❖ 数码相机的分辨率是影响影像清晰度的一 个主要因素。它的高低主要由CCD芯片上 像素的数量来决定，其内含的光敏元件数 量越多，分辨率也越高，所拍图像的质量 也越高，在同样的输出质量下可打印出的 照片尺寸也越大。
表7-1
分辨率与照片质量关系表
❖ 2、色彩深度
❖ 色彩深度就是色彩位数。色彩位数的值越 高，就越能更真实地还原亮部及暗部的细 节。
❖ 3、镜头焦距
❖ 镜头的焦距反映所拍摄景物的广阔程度。 对于相同的成像面积，镜头焦距越短视角 就越大；而对于同样焦距的的镜头，成像 面积越小，镜头的视角也越小。
❖ 4、光圈与快门
❖ 光圈是允许光线通过的开口尺寸，快门速 度是照相机接收光线的时间长短。拍摄时 它们起很重要的作用。因为光圈与快门将 配合数码照相机控制着多大空间、多少时 间的光线进入镜头，从而控制光线摄入量 的总体范围值，即曝光量。快门速度直接 影响到拍摄动态图像时的效果，而光圈范 围将影响拍摄图像的景深。
❖ 3、A/D转换器
❖ 模拟数字转换器。它是将模拟电信号转换 为数字电信号的器件。A/D转换器的主要指 标是转换速度和量化精度。
❖ 转换速度是指将模拟信号转换为数字信号 所用的时间，由于高分辨率图像的像素数 量庞大，因此对转换速度要求很高。
❖ 量化精度是指可以将模拟信号分成多少个 等级。这个等级在数码照相机中叫做色彩 深度。
获、信号转换、数字文件存储和图像输出几 个主要步骤
图7-2 数码照相机工作原理方框图
❖ 7.2.2数码照相机的结构及功能
❖ 1、镜头
❖ 镜头由透镜组组成，起到调整焦距、将图 像清晰地生成在感光体上的作用。
❖ 焦距决定视角的一个条件是成像的尺寸
❖ 2、感光媒体
❖ 数码照相机的感光媒体称为图像传感器或 光电转换器，其作用是将接收的光信号转 变为模拟电信号。目前数码照相机使用的 感光媒体有占主导地位的CCD和新开发的 CMOS两种类型。
❖ 4、MPU（微处理器）
❖ 数码照相机要实现测光、运算、曝光、闪 光控制、拍摄逻辑控制以及图像的压缩处 理等操作必须有一套完整的控制体系。数 码照相机通过MPU（Microprocessor Unit） 来实现对各个操作的统一协调和控制。
❖ 5、LCD（液晶显示器）
❖ 6、输出接口
❖ 数码照相机的输出接口主要有计算机通讯 接口、连接电视机的视频接口和连接打印 机的接口。
7.3 数码照照相机技能训练二
❖ 7.3.1任务三 数码照照相机附件的安装 ❖ 1、安装电池
图7-12数码照相机电池的安装
❖ 2、安装CF卡 ❖ 3、为电池充电
❖ 7.3.2 任务四 数码照相机的使用 ❖ 1、设置时间 ❖ 2、选择预置场景拍摄 ❖ 3、把数码照相机内的照片转存入计算机
图7-15 模式转盘
图7-16 数码照相机与计算机连接
❖ 7.3.3 任务五 数码照相机的常见故障及处 理方法
❖ 1、数码照相机的常见故障及处理方法
❖ 2、数码照相机的日常维护与保养 ❖ 1）照相机和镜头不要过于频繁的清洗，因为在清洗过
程中很可能会损坏照相机和镜头。 ❖ 2）镜头的清洁用镜头纸或是带有纤维布的精细工具、
❖ 光电转换系统同样是摄像机的核心，其中 的固体摄像器件即电荷耦合器便是摄像机 的“心脏”，上面排列上万个像素点。
第7单元 数码照相机与摄像机

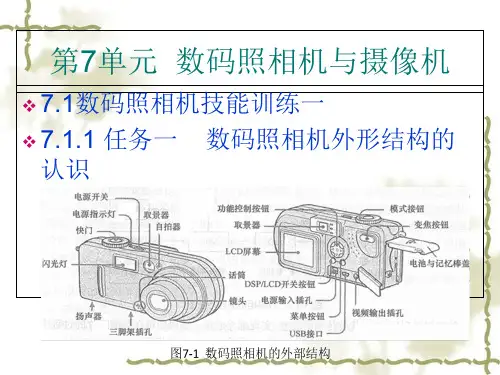

❖ 7.1数码照相机技能训练一 ❖ 7.1.1 任务一 数码照相机外形结构的
认识
❖ 7.1.2 任务二 数码照相机的简单操作 ❖ 1、拍摄 ❖ （1）准备拍摄 ❖ （2）取景构图 ❖ （3）拍摄 ❖ 2、欣赏照片 ❖ 3、拍摄活动电影
7.2 数码照相机的工作原理、结构及常用附件 ❖ 7.2.1数码照相机的工作原理 ❖ 在拍摄过程中，数码照相机需要经过影像捕
❖ 7.2.3数码照相机的外围配件
❖ 1、存储卡
❖ 存储卡的作用：既可以让存储卡储存或读 取照片, 又能很容易地由读卡机把存储卡中 的照片传送到电脑设备
❖ 2、数码伴侣
图7-9 数码伴侣
❖ 3、电池与充电器
图7-10 锂离子电池
图7-11 充电器
❖ 7.2.4 数码相机的主要性能指标
❖ 1、分辨率
7.4 数码摄像机技能训练一
❖ 7.4.1 任务一 数码摄像机外形结构的认识
图7-17 数码摄像机外形结构图
❖ 7.4.2 任务二 数码摄像机的简单操作 ❖ 佳能MV920数码摄像机 ❖ 1、拍摄录像
图7-18 手握摄像机
❖ 2、播放录像
图7-19开机

图7-20拍摄
图7-21控制“操纵杆”播放
镜头刷和清洗套装，千万不要用硬纸、纸巾或餐巾纸来 清洁镜头，否则会损害照相机镜头上的易碎涂层。 ❖ 3）如果两周或更长时间不用照相机，最好把电池取出， 因为电池可能漏液，会影响电路连接，使照相机无法正 常工作。 ❖ 4）防止高温。不要将照相机放在高温环境中，否则温 度升高将损坏照相机。 ❖ 5）更换电池时，首先将电源开关设定于OFF（关）位 置，若电源开关在（ON）位置更换电池，内部电路则 可能受损。 ❖ 6）一旦发现照相机有异常现象，不要自行拆卸，最好 去厂商指定的维修点进行咨询。
❖ 7.5.1 数码摄像机的工作原理
❖ 数码摄像机大多将摄像部分和录像部分合 为一体，即为摄录一体机，其内部基本结 构可以概括为3个部分：光电转换摄像头 部分、数字化处理部分、数字化存储和录 像部分。
❖ 1、光电转换部分
❖ 镜头相当于摄像机的眼睛，它由透镜系统 组合而成，包含许多片凹凸不同的透镜。 摄像时影像可通过镜头聚焦成像，透过光 学过滤器落在带有电荷耦合器件(CCD)的成 像感应头上。这个感应头是由大约50万个 被称为“像素”的图像单元阵列组成的。 像素以光亮度的色彩的方式分析影像，然 后将信息转化为电流信号。
