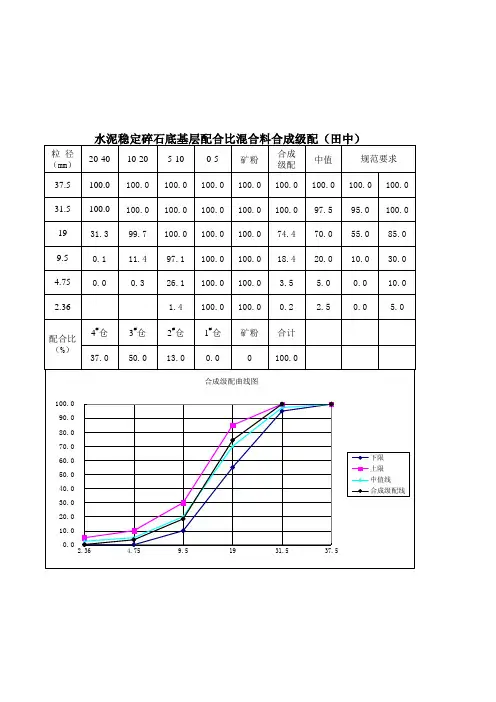

水泥砼配合比合成级配

S0/（S0+G0）=Sp
得S0=653Kg/m3,G0=1326Kg/m3。
每立方砼的材料用量的初步配合比为：
水泥：砂：石：水=329:653:1326:188
水泥：砂：验和易性和调整配合比，提出和易性符合要求的基准配合比。强度验核和配合比调整、优选。
水：河水。
1、确定试配强度Rh
Rh=RD+0（取4MPa）
Rh=20+4=24MPa
2、按强度要求计算水灰比
W/C=A*Rc/（Rh+A*B*Rc）
=0.46*42.5/(24+0.46*0.52*42.5)
=0.572
按耐久性复核水灰比
3、确定水用量（W0）
根据碎石最大粒径、坍落度要求查得用水量W0=188kg/m3。
砂：653*(1+0.08)=705.24Kg/m3
石：1326*(1+0.01)=1339.26Kg/m3
因此工地配合比为:1:2.14:4.07:0.37
按初步配合比取12L砼的材料用量，进行试拌检测坍落度。测定坍落度为12MM，粘聚性和保水性良好，满足和易要求，符合要求。按配合比作强度试验，其结果为25Mpa。符合要求。
8、计算施工配合比。
砂含水量为8%，碎石含水量为1%。各材料用量为：
水泥：329Kg/m3
水：188-（653*0.08+1326*0.01）=122.5Kg/m3
4、计算水泥用量（C0）
C0=C/W*W0
=1/0.572*188
=328.67Kg/m3
对照最小水泥量符合耐久性要求。
5、确定砂率（Sp%）
Sp=K*s*ng∕(s*ng+g)*100%

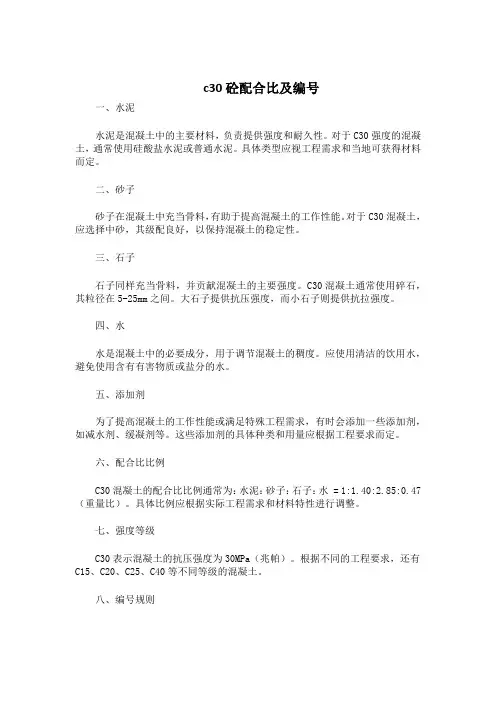

c30砼配合比及编号一、水泥水泥是混凝土中的主要材料，负责提供强度和耐久性。

对于C30强度的混凝土，通常使用硅酸盐水泥或普通水泥。

具体类型应视工程需求和当地可获得材料而定。

二、砂子砂子在混凝土中充当骨料，有助于提高混凝土的工作性能。

对于C30混凝土，应选择中砂，其级配良好，以保持混凝土的稳定性。

三、石子石子同样充当骨料，并贡献混凝土的主要强度。

C30混凝土通常使用碎石，其粒径在5-25mm之间。

大石子提供抗压强度，而小石子则提供抗拉强度。

四、水水是混凝土中的必要成分，用于调节混凝土的稠度。

应使用清洁的饮用水，避免使用含有有害物质或盐分的水。

五、添加剂为了提高混凝土的工作性能或满足特殊工程需求，有时会添加一些添加剂，如减水剂、缓凝剂等。

这些添加剂的具体种类和用量应根据工程要求而定。

六、配合比比例C30混凝土的配合比比例通常为：水泥：砂子：石子：水 = 1:1.40:2.85:0.47（重量比）。

具体比例应根据实际工程需求和材料特性进行调整。

七、强度等级C30表示混凝土的抗压强度为30MPa（兆帕）。

根据不同的工程要求，还有C15、C20、C25、C40等不同等级的混凝土。

八、编号规则为了方便识别和管理，混凝土还有一套编号规则。

通常，编号由强度等级和其他相关信息组成。

例如，C30混凝土的编号可能为“C30-1”、“C30-2”等，其中“-1”、“-2”等表示不同的配合比或特殊要求。

编号规则还可以包括其他的标识信息，如混凝土的特殊性能要求、使用部位、工程名称等。

这样可以更好地追踪和记录混凝土的使用情况，方便工程管理和质量控制。

总结C30混凝土的配合比及编号是混凝土质量控制和工程管理中的重要内容。

了解其基本组成材料、配合比比例、强度等级以及编号规则，有助于更好地掌握混凝土的性能和要求，确保工程的安全性和稳定性。

在实际应用中，应根据工程的具体要求和条件，选择合适的配合比和编号，并严格控制材料的质量和用量，以确保混凝土的质量和工程的顺利进行。

常用混凝土配合比42.5的水泥配C20混凝土配合比：水：175kg 水泥：343kg 砂：621kg 石子：1261kg 配合比为：0.51:1:1.81:3.68C25水：175kg 水泥：398kg 砂：566kg 石子：1261kg配合比为：0.44:1:1.42:3.17C30水：175kg 水泥：461kg 砂：512kg 石子：1252kg配合比为：0.38:1:1.11:2.72C15 水泥330 砂子619 河石1315水160 （27.5水泥）C20 水泥330 砂子618 河石1315水167 （32.5水泥）C25 水泥390 砂子561 河石1309水170 （32.5水泥）C30 水泥430 砂子530 河石1309水170 （32.5水泥）细石混凝土C20，重量配比：1：1.91：2.98：0.59 （水泥：砂：石：水）其中，水泥：（32.5级）361Kg砂（粗砂）：689 Kg 碎石：（16mm)以下1077Kg后浇带施工方案四、施工工艺后浇带清理→后浇带钢筋绑扎→模板支设→混凝土浇筑→混凝土养护→拆模五、施工方法1、后浇带模板支设水平后浇带底模应与两侧的主体结构底模同时单独支设，并且在水平后浇带浇筑混凝土之前不得拆除。

模板支设系统要牢固。

2、后浇带清理及钢筋调整(1)后浇带混凝土浇筑前，应认真检查后浇带处模板系统是否牢固，并清理模板和混凝土结合面处的杂物，并用力冲洗，清除钢筋表面锈层，钢筋调整到位，混凝土表面凿毛处理.3、后浇带混凝土浇筑(1)混凝土浇筑厚度应严格按规范和施工方案进行，以免因浇筑厚度较大模板的侧压力增大向外凸出，造成尺寸偏差。

砼浇筑前,用无石子砼浆作接逢处理.(2)在混凝土浇筑和振捣过程中，为防止混凝土振捣中水泥浆流失严重，应限制振捣器与模板的距离。

(3)长向后浇带主体封顶后浇筑，短向后浇带同楼层砼施工2个月后浇筑。

混凝土浇筑时温度应尽量低于主体混凝土浇筑温度。

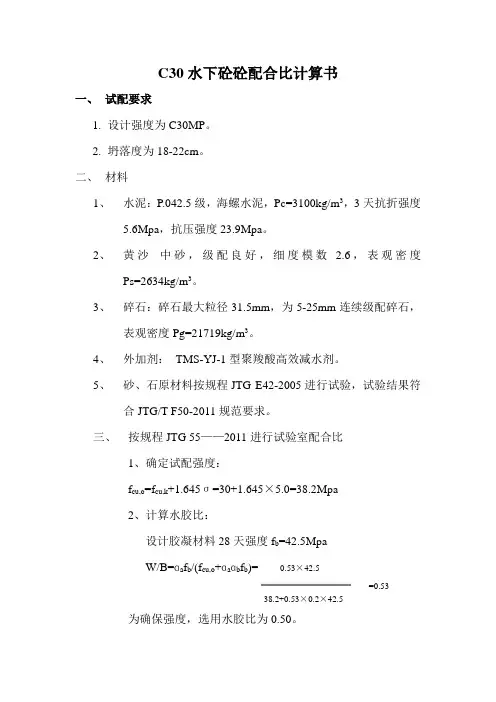

C30水下砼砼配合比计算书一、试配要求1.设计强度为C30MP。

2.坍落度为18-22cm。

二、材料1、水泥：P.042.5级，海螺水泥，Pc=3100kg/m3，3天抗折强度5.6Mpa，抗压强度23.9Mpa。

2、黄沙中砂，级配良好，细度模数 2.6，表观密度Ps=2634kg/m3。

3、碎石：碎石最大粒径31.5mm，为5-25mm连续级配碎石，表观密度Pg=21719kg/m3。

4、外加剂：TMS-YJ-1型聚羧酸高效减水剂。

5、砂、石原材料按规程JTG E42-2005进行试验，试验结果符合JTG/T F50-2011规范要求。

三、按规程JTG 55——2011进行试验室配合比1、确定试配强度：f cu,o=f cu,k+1.645σ=30+1.645×5.0=38.2Mpa2、计算水胶比：设计胶凝材料28天强度f b=42.5MpaW/B=ɑa f b/(f cu,o+ɑaɑb f b)= 0.53×42.5=0.5338.2+0.53×0.2×42.5为确保强度，选用水胶比为0.50。

3、根据坍落度设计要求，确定单位用水量m ,wo =235kg/m 3。

由于渗入TMS-YJ-1型聚羧酸高效减水剂（掺量为胶凝材料的1.3%）后，在保持工作性和坍落度不变情况下，减水率为16.0%，则调整用水量为m wo =235×（1-16.0%）=197kg/m 3。

4、计算水泥用量m co =m wo /(w/B)=394kg/m 35、砂率采用βs=42%。

6、体积法计算每立方砼粗集料、细集料用量coc m p +go g m p +so s m p +wo w m p +0.01α=1Βs=+soso go m m m ×100经计算求得：m go =1036kg/m 3 m so =750kg/m试验室初步配合比为：水泥： 黄砂： 碎石： 水： 外加剂:390 ： 750 ： 1036: 197： 5.122:1 ： 1.904： 2.629: 0.50： 0.013:7、调整工作性，确定基准配合比①按计算初步配合比试拌25L 混凝土拌和物，各种材料用量为： 水泥：394×0.025=9.8509(kg)水：197×0.025=4.925（kg ）黄砂：750×0.025=18.750（kg ）碎石：1036×0.025=25.900（kg ）外加剂：5.122×0.025×1000=128.0（kg ）②测定坍落度为20.0cm，粘聚性和保水性良好，满足施工和易性要求。
