基于机器视觉的流量监控系统设计与实现随着城市化进程的加快，城市交通问题日益凸显，交通流量监控成为了城市交通管理的重要任务之一。
传统的交通流量监控方式主要依靠人工巡查和传感器等设备，效率低下且成本较高。
而基于机器视觉的流量监控系统则能够实现自动识别、快速统计和准确分析交通流量信息，成为了一种高效、智能的解决方案。
一、机器视觉技术在流量监控中的应用机器视觉是指利用计算机和相机等设备对图像数据进行采集、处理和分析的技术。
在流量监控中，机器视觉技术能够通过对交通场景图像的处理和分析，实现车辆检测、行人计数、车辆跟踪等功能，从而提供准确的交通流量信息。
1. 车辆检测与识别通过机器视觉技术，系统能够识别出图像中的车辆并进行分类，包括轿车、货车、摩托车等。
车辆的检测通常采用背景建模、运动物体检测和轮廓匹配等算法，能够实现对不同类型和尺寸的车辆进行准确的检测和识别。
2. 行人计数与追踪机器视觉系统能够通过分析图像中的行人位置和轨迹，实现行人计数和追踪功能。
行人计数主要依托于行人检测和轨迹跟踪技术，能够准确统计行人的数量，并根据不同时间段的变化情况进行分析和预测。
3. 车辆跟踪与分析通过机器视觉技术的车辆跟踪功能，系统能够实时追踪车辆的运动轨迹，并提供车辆速度、车流密度等相关信息。
这些信息对于交通流量的分析和预测具有重要意义，在交通管理、路况预测等方面有着广泛应用。
二、基于机器视觉的流量监控系统设计与实现1. 系统架构设计基于机器视觉的流量监控系统应包括图像采集模块、图像处理模块、信息分析模块和结果展示模块。
图像采集模块负责获取交通场景图像，可以通过摄像头或无人机等设备进行拍摄。
图像处理模块对采集到的图像进行车辆检测、行人计数和车辆跟踪等处理操作。
信息分析模块对处理后的数据进行统计分析，生成结果报告或交通流量图表。
结果展示模块将分析结果以可视化的形式展示，方便用户查看和分析。
2. 图像处理算法选择在图像处理模块中，需要选择适合的算法来对采集到的图像进行处理。

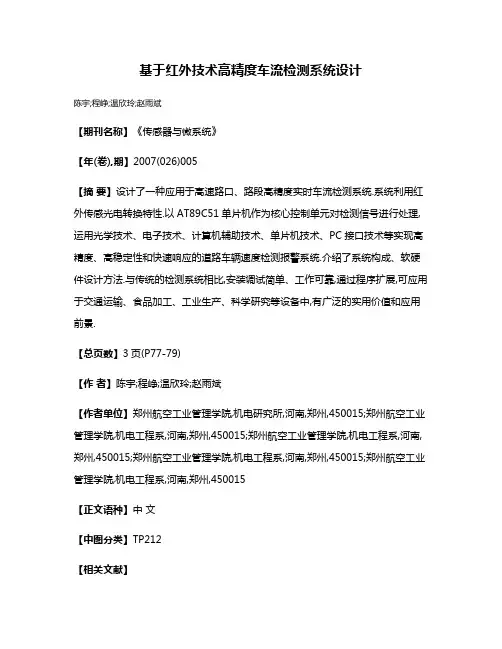

基于红外技术高精度车流检测系统设计
