锅炉的分类及对锅炉本体的安全技术要求锅炉是一种将液体、气体或固体燃料燃烧产生热能的设备，将热能转化为蒸汽或热水来供应加热或动力用途。
根据不同的工作原理和用途，锅炉可以分为多种不同的分类。
下面将介绍一些常见的锅炉分类及对锅炉本体的安全技术要求。
一、按燃烧方式分类1. 直火式锅炉：直接将燃料投入炉膛进行燃烧，如燃油锅炉、燃气锅炉等。
2. 混合式锅炉：将燃料和空气事先混合后再进行燃烧，如蒸汽发生器、燃煤锅炉等。
3. 流化床锅炉：通过将燃料与燃烧空气进行均质混合，并在锅炉中形成高速流动的流化床状态来实现燃烧，如循环流化床锅炉。
二、按工作压力分类1. 低压锅炉：额定蒸发量小于等于4吨/小时，额定蒸汽压力小于或等于1.6MPa的锅炉。
2. 中压锅炉：额定蒸发量小于等于65吨/小时，额定蒸汽压力小于或等于2.5MPa的锅炉。
3. 高压锅炉：额定蒸发量小于等于220吨/小时，额定蒸汽压力小于或等于9.8MPa的锅炉。
4. 超高压锅炉：额定蒸发量小于或等于410吨/小时，额定蒸汽压力小于或等于13.7MPa的锅炉。
三、按形式分类1. 水管锅炉：在锅炉中水道布置成管束并通过燃烧室与烟气进行换热，如燃油水管锅炉、燃气水管锅炉等。
2. 烟管锅炉：在锅炉中热交换面布置成烟管，烟气经过锅炉内部的烟管与水进行换热，如燃煤烟管锅炉、核电站用烟管锅炉等。
3. 热油锅炉：将热媒油作为传热介质，在锅炉内部进行燃烧和换热，如燃油热油锅炉、燃气热油锅炉等。
四、按用途分类1. 工业锅炉：用于工业生产过程中的加热供能，如燃气工业锅炉、电厂锅炉等。
2. 动力锅炉：用于发电或驱动动力设备，如火电锅炉、核电锅炉等。
三、锅炉本体的安全技术要求1. 材料选择与质量控制：锅炉本体的材料选择应符合相关国家标准和规定，具备足够的强度、耐热性和耐蚀性等特性。
在材料的采购、检验和控制环节，应严格执行相关的质量控制要求，确保材料质量符合标准。
2. 设计标准与规范：锅炉本体的设计要符合相关的国家标准和规范，如《锅炉技术监察管理规程》、《锅炉及压力容器制造许可证管理规定》等，确保设计符合安全要求。
锅炉的分类特性及燃煤要求一、燃煤锅炉有多种类型，可按燃烧方式、除渣方式以及结构安装方式分类。
1、按燃烧方式可分为4种（1）层燃炉:原煤经破碎成粒径为25～40毫米的碎块后，用炉前煤斗的煤闸板或播煤机平铺在链条炉排上作层状燃烧。
层燃炉优点是附属设备少,制造、安装简便,易于运行操作。
适用于中小容量锅炉。
这种锅炉的缺点为煤的燃烧不完全，炉渣和飞灰中可燃物含量多，锅炉效率一般为75～85％。
通常要烧较好的煤。
（2）室燃炉：又称煤粉炉。
原煤经筛选、破碎和研磨成大部分粒径小于毫米的煤粉后,经燃烧器喷入炉膛作悬浮状燃烧。
煤粉喷入炉膛后能很快着火，烟气能达到1500℃左右的高温。
但煤粉和周围气体间的相对运动很微弱，煤粉在较大的炉膛内停留约2～3秒才能基本上烧完，故煤粉炉的炉膛容积常比同蒸发量的层燃炉炉膛约大一倍。
这种锅炉的优点为能燃烧各种煤且燃烧较完全，所以锅炉容量可做得很大，适用于大、中型及特大型锅炉。
锅炉效率一般可达90～92％。
其缺点为附属机械多，自动化水平要求高。
（3）旋风炉：将粒径小于10毫米的碎煤粒或粗煤粉先在前置式旋风筒内作旋风状燃烧，所产生的高温烟气再进入主炉膛（冷却室）内进行辐射换热。
旋风炉的优点为炉膛容积热强度高，炉子的尺寸小；过剩空气系数小（仅为～），可以降低排烟热的损失；燃用粗煤粉可简化制粉设备；排渣率高,飞灰浓度低,提高烟气速度加强对流受热面的传热。
其缺点是适用煤种受灰熔点和渣的粘滞性的限制；锅炉负荷变动范围较小；不能快速启停；由于炉内温度可达2000℃左右，有害气体NOx排放量大,对大气污染较严重。
（4）沸腾燃烧炉：即沸腾燃烧锅炉。
2、按除渣方式可分为2种（1）固态除渣炉:炉膛中熔渣经炉底冷灰斗或凝渣箱凝固后排出。
适用于燃用灰熔点较高的煤。
（2）液态除渣炉：炉底有保温熔液池。
熔渣经排渣口流出（或经冷水凝固后排出），或用蒸汽吹拉成炉渣绵排出（可作保温材料）。
3、按结构安装方式可分为2种（1）悬吊式锅炉:锅炉炉膛和转向烟室均用吊杆悬吊于架设在钢筋混凝土立柱上的大板框架梁上。
锅炉的分类和类型锅炉是将水或其他流体加热蒸发成蒸汽或热水的设备。
锅炉广泛应用于工业、农业、建筑和生活等领域。
根据不同的分类和类型，锅炉有着不同的特点和适用范围。
下面将从以下几个方面对锅炉的分类和类型进行详细介绍。
一、按照用途分类1. 工业锅炉工业锅炉是指在工业生产中使用的锅炉，其主要特点是能够满足大量高温高压的蒸汽需求，以及能够满足各种行业的特殊需求，如化学工业、纺织工业、造纸工业等。
2. 动力锅炉动力锅炉是指为发电或驱动机械设备提供蒸汽或高温水的锅炉。
动力锅炉通常具有较高的压力和温度要求，且需要有稳定可靠的运行性能。
3. 生活锅炉生活锅炉主要用于家庭供暖和生活用水加热等方面。
生活锅炉通常采用低压、低温的加热方式，以确保安全可靠。
二、按照结构分类1. 火管锅炉火管锅炉是一种传统的锅炉类型，其主要特点是采用单个或多个火管作为加热面，通过火与水之间的对流和辐射传热来加热水。
火管锅炉结构简单，制造成本较低，但效率相对较低。
2. 水管锅炉水管锅炉是一种常见的现代化锅炉类型。
其主要特点是采用多个水管作为加热面，通过水与火之间的对流和辐射传热来加热水。
水管锅炉效率高、安全可靠、适用范围广泛。
3. 燃气锅炉燃气锅炉是一种利用天然气或液化气等清洁能源作为主要能源的锅炉。
其主要特点是使用方便、环保节能、效率高等，逐渐取代了传统的以固体或液体能源为主要能源的锅炉。
三、按工作压力分类1. 低压锅炉低压锅炉指工作压力小于或等于0.1MPa的锅炉。
低压锅炉主要用于生活和小型工业领域。
2. 中压锅炉中压锅炉指工作压力在0.1MPa~3.9MPa之间的锅炉。
中压锅炉主要用于中型工业领域。
3. 高压锅炉高压锅炉指工作压力大于等于4MPa的锅炉。
高压锅炉主要用于大型电站和重工业领域。
四、按传热方式分类1. 对流式锅炉对流式锅炉是指通过水与火之间的对流传递能量来加热水。
对流式锅炉结构简单，制造成本较低，但效率相对较低。
2. 辐射式锅炉辐射式锅炉是指通过火与水之间的辐射传递能量来加热水。
工业锅炉3种燃烧方式详解关键词：层燃燃烧、沸腾燃烧、室燃燃烧、流化床燃烧按燃烧方式不同，锅炉可分为三大类，今天小编就带大家详细的了解下工业锅炉的3种燃烧方式：层燃燃烧、沸腾燃烧和室燃燃烧。
1.层燃燃烧（火床燃烧）层燃又称火床燃烧，是将燃料以一定厚度分布在炉排上进行燃烧的一种方式。
详细的说，层状燃烧就是将燃料置于固定或移动的炉排上，形成均匀的、有一定厚度的料层，空气从炉排底部通入，通过燃料层进行燃烧反应。
层燃燃烧仅用于固体燃料燃烧，但对燃料颗粒的大小无特殊要求。
它一般适用于小型锅炉，像固定炉排、链条炉排、往复炉排、振动炉排等都属于层燃式。
2.沸腾燃烧（流化床燃烧）沸腾燃烧又称流化床燃烧，指的是燃料在适当流速空气的作用下，在沸腾床上呈流化沸腾状态燃烧的一种方式。
现代用的沸腾炉，为提高燃烧效率及减轻污染，在炉膛出口将烟气中的固体颗粒收集起来，送回炉膛继续燃烧，故又称循环流化床燃烧锅炉。
鼓泡流化床、循环流化床属于沸腾燃烧方式，适用于燃烧颗粒状固体燃料。
3.室燃燃烧（悬浮燃烧）室燃燃烧又称悬浮燃烧。
室燃炉的燃料与空气一起由燃烧器送入炉膛，在炉膛空间边运动边燃烧。
一般适用于粉状固体燃料，液体燃料和气体燃料。
燃煤锅炉、燃油锅炉、燃气锅炉等都属于室燃式。
为了更加清晰的对比这3种燃烧方式，小编做了一个表格，如下：燃烧方式燃料特征空气通入方式特点层燃固体、粒径10mm以上，通常要烧较好的煤从炉排下部经炉排孔隙通入空气，使煤粒及煤块燃烧小型燃煤锅炉绝大部分是层燃炉。
室燃气体、液体、固体燃料都可以在室燃炉中燃烧，煤粉是大部分粒径小于0．1mm的细粉室燃炉的燃料与空气一起由燃烧器送入炉膛，在炉膛空间边运动边燃烧。
可以烧劣质煤，但有时燃烧不稳定，对运行操作要求很高，难于间断运行。
现代燃煤电站锅炉绝大部分是室燃炉。
沸腾沸腾炉所烧的煤粒比一般层燃炉的煤粒要小，但比煤粉的粒径要大，其颗粒度大部分在0。
2—3mm之间。
煤粒分布在炉排(布风板)上方，但它既不固定在炉排上，也不随空气流动，而是随着炉排下的鼓风上下翻腾跳动。
一、按用途分类：电站锅炉：用于发电，大多为大容量、高参数锅炉，火室燃烧，效率高，出口工质为过热蒸汽。
工业锅炉：用于工业生产和采暖，大多数为低压、低温、小容量锅炉，火床燃烧居多，热效率较低，出口，工质为蒸汽的称为蒸汽锅炉，出口工质为热水的称为热水锅炉。
船用锅炉。
机车锅炉。
注汽锅炉：用于油田对稠油的注汽热采，出口工质一般为，高压湿蒸汽。
二、按结构分类：1、火管锅炉：烟气在火管内流过，一般为小容量、低参数锅炉，热效率低，但结构简单，水质要求低，运行维修方便。
2、水管锅炉：汽水在管内流过，可以制成小容量，低参数锅炉，也可以制成大容量、高参数锅炉。
电站锅炉一般均为水管锅炉，热效率高，但对水质和运行水平的要求也较高。
三、按循环方式分类自然循环锅筒锅炉；多次强制循环锅筒锅炉；低倍率循环锅炉；直流锅炉；复合循环锅炉。
四、按锅炉出口工质压力分类1、低压锅炉：一般压力小于1.275MPa2、中压锅炉：一般压力为3.825MPa3、高压锅炉：一般压力为9.8MPa4、超高压锅炉：一般压力为13.73MPa5、亚临界压力锅炉：一般压力为16.67MPa6、超临界压力锅炉：一般压力为22.13MPa五、按燃烧方式分类1、火床燃烧锅炉：主要用于工业锅炉，包括固定炉排炉、往复炉排炉等。
2、火室燃烧锅炉：主要用于电站锅炉，燃用液体燃料、气体燃料和煤粉的锅炉均为火室燃烧锅炉。
3、沸腾炉：送入炉排空气流速较高，使大颗粒燃煤在炉排上面的沸腾床中翻腾燃烧，小颗粒燃煤随空气上升并燃烧。
六、按所用燃料或能源分类固体燃料锅炉：燃用煤等固体燃料；液体燃料锅炉：燃用重油等液体燃料；气体燃料锅炉：燃用天然气等气体燃料。
七、按排渣方式分类固态排渣锅炉；液态排渣锅炉八、按炉膛烟气压力1、负压锅炉：炉膛压力保持负压，有送、引风机，是燃煤锅炉主要型式；2、微正压锅炉：炉膛表压2—5KPa，不需引风机，易于低氧燃烧；九、锅筒布置分类：单锅筒；双锅筒十、余热锅炉：利用冶金、石油化工等工业的余热作热源；十一、原子能锅炉：利用核反应堆所释放热能作为热源的蒸汽发生器；十二、废热锅炉：利用垃圾、树皮、废液等废料作为燃料的锅炉；十三、其它能源锅炉：利用地热、太阳能等能源的蒸汽发生器或热水器。
锅炉的分类1.按烟气在锅炉的流动状况分类水管锅炉：汽水在管内流过，可以制成小容量，低参数锅炉，也可以制成大容量、高参数锅炉。
电站锅炉一般均为水管锅炉，热效率高，但对水质和运行水平的要求也较高。
图1 立式水管锅炉图2 立式多横火管火管锅炉：烟气在火管内流过，一般为小容量、低参数锅炉，热效率低，但结构简单，水质要求低，运行维修方便。
水火管组合式锅炉2.按锅筒放置的方式分类立式锅炉：锅筒竖直放置的锅炉。
图3 卧式锅炉图4 生活锅炉卧式锅炉：锅筒水平放置的锅炉。
3.按用途分类生活锅炉：生活锅炉一般是指非工业用的，通常是供暖的、洗浴的、食堂使用的等等。
工业锅炉：用于工业生产和采暖，大多数为低压、低温、小容量锅炉，火床燃烧居多，热效率较低，出口工质为蒸汽的称为蒸汽工业锅炉，出口工质为热水的称为热水锅炉。
电站锅炉：用于发电，大多为大容量、高参数锅炉，火室燃烧，效率高，出口工质为过热蒸汽。
图电站锅炉图6 船用锅炉船用锅炉：为推进船舶的蒸汽动力机械供应蒸汽的锅炉。
船用锅炉与陆用锅炉不同之处是，对外形、尺寸和重量有严格的限制。
例如，在军舰上宁可牺牲锅炉的热效率而不设置空气预热器,甚至也不设置省煤器。
在结构上,锅炉应能适应船舶摇摆、倾侧和冲击等航行条件。
船用锅炉要有一定的汽、水贮存容积，以适应蒸汽动力机械频繁和大幅度改变负荷的需要。
为了满足轻小和机动性高的要求,普遍燃用重油。
锅炉蒸发量为10～200吨/时,蒸汽参数略低于相应蒸发量的电站锅炉。
早期船用锅炉都是用铁板或铜板铆接而成,蒸汽压力不超过0.2兆帕。
1850年后火管锅炉得到发展。
机车锅炉注汽锅炉：用于油田对稠油的注汽热采，出口工质一般为高压湿蒸汽。
图6 机车锅炉图7 注汽锅炉4.按介质分类蒸汽锅炉：用热能加热水（工质）产生蒸汽的设备。
通常用“吨/时”或“t/h”表示锅炉的容量。
用“Mpa”或“兆帕”（旧单位用“公斤力/厘米2”或“kgf/cm2”）表示锅炉的额定压力，用“℃”（摄氏度）表示额定压力下饱和蒸汽的温度和过热蒸汽温度。
锅炉的分类锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能，锅炉输出具有一定热能的蒸汽、高温水或有机热载体。
锅的原义指在火上加热的盛水容器，炉指燃烧燃料的场所，锅炉包括锅和炉两大部分。
锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。
锅炉的分类有多种方法：1. 按用途可分为电站锅炉、工业锅炉、生活锅炉等。
电站锅炉用于发电，工业锅炉用于工业生产，生活锅炉用于采暖和热水供应。
2. 按结构可分为水管锅炉和火管锅炉。
火管锅炉中，烟气在管内流过；水管锅炉中，汽水在管内流过。
3.按蒸发受热面内工质的流动方式可分为自然循环锅炉、强制循环锅炉、直流锅炉和复合循环锅炉。
自然循环锅炉具有锅筒，利用下降管和上升管中工质的密度差产生工质循环，只能在临界压力以下应用。
直流锅炉无锅筒，给水靠水泵压力一次通过受热面，适用于各种压力。
强制循环锅炉在循环回路的下降管和上升管之间设置循环泵用以水循环并强制流动，又称为辅助循环锅炉或控制循环锅炉。
复合循环锅炉是介于强制循环锅炉和直流锅炉之间的一种锅炉；它在高负荷时按直流锅炉模式运行，而在低负荷时按强制循环锅炉模式运行，循环泵只在低负荷下工作。
4.按出口工质的压力可分为常压锅炉、微压锅炉、低压锅炉、中压锅炉、高压锅炉、超高压锅炉、亚临界压力锅炉、超临界压力锅炉和超超临界压力锅炉。
常压锅炉的表压为零；微压锅炉的表压为几十个Pa；低压锅炉的压力一般小于1.275MPa；中压锅炉的压力一般为3.825 MPa；高压锅炉的压力一般为9.8 MPa；超高压锅炉的压力一般为13.73MPa，亚临界锅炉的压力一般为16.67MPa；超临界压力锅炉的压力一般为23~25 MPa，超超临界压力锅炉的压力一般大于27 MPa。
发电用锅炉的工作压力一般为中等压力以上。
5.按燃烧方式可分为火床燃烧锅炉、火室燃烧锅炉、流化床燃烧锅炉和旋风燃烧锅炉。

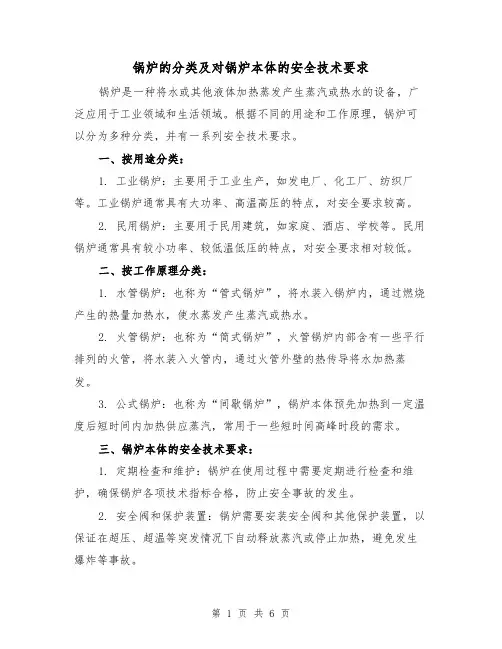

锅炉的分类及对锅炉本体的安全技术要求锅炉是一种将水或其他液体加热蒸发产生蒸汽或热水的设备，广泛应用于工业领域和生活领域。
根据不同的用途和工作原理，锅炉可以分为多种分类，并有一系列安全技术要求。
一、按用途分类：1. 工业锅炉：主要用于工业生产，如发电厂、化工厂、纺织厂等。
工业锅炉通常具有大功率、高温高压的特点，对安全要求较高。
2. 民用锅炉：主要用于民用建筑，如家庭、酒店、学校等。
民用锅炉通常具有较小功率、较低温低压的特点，对安全要求相对较低。
二、按工作原理分类：1. 水管锅炉：也称为“管式锅炉”，将水装入锅炉内，通过燃烧产生的热量加热水，使水蒸发产生蒸汽或热水。
2. 火管锅炉：也称为“筒式锅炉”，火管锅炉内部含有一些平行排列的火管，将水装入火管内，通过火管外壁的热传导将水加热蒸发。
3. 公式锅炉：也称为“间歇锅炉”，锅炉本体预先加热到一定温度后短时间内加热供应蒸汽，常用于一些短时间高峰时段的需求。
三、锅炉本体的安全技术要求：1. 定期检查和维护：锅炉在使用过程中需要定期进行检查和维护，确保锅炉各项技术指标合格，防止安全事故的发生。
2. 安全阀和保护装置：锅炉需要安装安全阀和其他保护装置，以保证在超压、超温等突发情况下自动释放蒸汽或停止加热，避免发生爆炸等事故。
3. 水位控制系统：锅炉需要配备水位控制系统，用于控制和监测锅炉内水位，防止因缺水或超水造成的危险情况。
4. 燃烧系统安全：锅炉燃烧系统需要具备可靠的点火和燃烧控制装置，确保燃烧过程稳定、安全、高效。
5. 排烟系统：锅炉需要具备良好的排烟系统，确保烟气正常排放，保持锅炉内部燃烧环境的清洁和安全。
6. 保温隔热：锅炉需要进行有效的保温隔热设计，减少热能损失，提高能源利用率，并避免对操作人员和周边设备的热辐射。
7. 人员培训和安全意识：锅炉使用单位需要对操作人员进行必要的培训，提高其对锅炉安全的认识和应对能力，提醒注意安全操作。
8. 安装位置合理选择：锅炉的安装位置需要选择在通风良好、无易燃易爆物品的地方，远离人员密集区域和重要设备。
锅炉的分类一、锅炉的分类锅炉按用途可分为：电站锅炉、工业锅炉、采暖锅炉、机车锅炉和船舶锅炉等。
(风险世界网 专业研究安全风险管理,安全员的门户网站!)按照锅炉产生的蒸汽压力和流量可分为：高压锅炉、中压锅炉、低压锅炉及大容量(大型)锅炉、中容量(中型)锅炉、小容量(小型)锅炉。
工业锅炉一般是低压小容量锅炉。
按照锅炉提供的载热物质(工质)可分为：蒸汽锅炉、热水锅炉和特种工质(如某些有机物)锅炉。
按照热能来源可分为：燃煤锅炉、燃油锅炉、燃气(天然气、石油气、煤气)锅炉、原子能锅炉、太阳能锅炉和废热(加热炉、冶金炉、窑炉排出烟气中的废热)锅炉。
按照锅炉结构可分为：火管锅炉、水管锅炉及水火管混合式锅炉。
此外，燃煤锅炉又可按燃烧方式分类为：层燃炉、沸滕炉、煤粉炉。
层燃炉又可分为手烧炉和机烧炉。
机烧炉又分为链条炉、往复推饲炉排炉、抛煤机炉、振动炉排炉以及下饲炉等。
此外还有双层燃烧炉、煤气及半煤气炉等。
按照蒸发段工质循环动力可分为自然循环锅炉、多次强制循环锅炉和直流锅炉。
工业锅炉的分类见下表1。
表1 工业锅炉类型二、锅炉的规格及型号锅炉的用途很广，型式又多，需要规定一些必要的规格，以便进行生产和管理。
锅炉的规格一般指蒸发量(D)、蒸汽压力(P)蒸汽温度(t)这几个参数。
我国习惯以蒸汽压力为分类标准。
P≤1.6MPa(16kgf/cm2)为低压锅炉;P=2.5MPa(25kgf/cm2)、3.9MPa(39kgf/cm2)为中压锅炉;P=10 MPa(100kgf/cm2)为高压锅炉;P=14 MPa(140kgf/cm2)为超高压锅炉;P=17 MPa(170kgf/cm2)为亚临界压力锅炉;P≥22.5MPa(225kgf/cm2)为超临界压力锅炉。
工业锅炉一般为低、中压锅炉，容量也小。
工业锅炉的规格型号：工业锅炉一般指容量小于65t/h的各种压力锅炉和压力等于或小于25at表压的各种容量的锅炉以及特殊用途的锅炉等。
锅炉的分类和类型1. 引言锅炉是一种将水或其他液体加热为蒸汽、热水或热油的设备，广泛应用于工业生产、供暖和发电等领域。
根据不同的工作原理和使用场景，锅炉可以分为多种分类和类型。
本文将详细介绍锅炉的分类和类型，并对其特点和应用进行分析。
2. 锅炉的分类根据锅炉的工作原理、结构形式以及使用场景，可以将锅炉分为以下几个主要分类：2.1 按工作原理分类2.1.1 燃料锅炉燃料锅炉是利用固体、液体或气体等可燃物质进行燃烧，产生高温火焰或高压蒸汽的锅炉。
常见的燃料包括木材、天然气、重油、柴油等。
根据不同的供给方式，可将其进一步细分为手动给料锅炉、机械给料锅炉和自动给料锅炉。
2.1.2 电力锅炉电力锅炉是利用电能直接加热水或其他液体，产生蒸汽或热水的锅炉。
其工作原理类似于电热水壶，通过电阻加热器将电能转化为热能。
电力锅炉具有启动快、调节范围广等优点，广泛应用于城市供暖和工业生产等领域。
2.1.3 核能锅炉核能锅炉利用核反应堆产生的高温和高压条件，将水转化为蒸汽。
核反应堆中的核裂变或核聚变过程释放出的巨大能量被传递给水，使其发生相变。
核能锅炉是一种高效、清洁的发电方式，被广泛应用于核电站。
2.2 按结构形式分类2.2.1 直接流式锅炉直接流式锅炉是最简单的一种锅炉结构形式，其内部没有管束或管子。
水从进口进入锅壳，在被加热后通过出口排出。
直接流式锅炉结构简单、造价低廉，但由于无法对流速进行控制，其传热效果较差。
2.2.2 换热管锅炉换热管锅炉是利用内部充满换热管的锅壳进行传热的一种锅炉结构形式。
水从进口进入换热管，在与外界的高温气体或火焰接触后产生蒸汽或加热水，然后通过出口排出。
换热管锅炉具有高效率、紧凑型等优点，广泛应用于工业领域。
水壁管锅炉是一种采用垂直或水平排列的水冷壁作为传热面的锅炉结构形式。
在水壁管中循环流动的水受到高温气体或火焰的加热，产生蒸汽或加热水。
水壁管锅炉具有传递能量快、结构牢固等特点，广泛应用于火电厂等大型发电设备。
锅炉的分类一按锅炉结构形式分D型锅炉D - type boiler:半部为炉膛、半部为对流烟道的双锅筒D形结构锅炉塔型锅炉tower boiler:下部为炉膛、上部为对流烟道的塔型结构锅炉箱型锅炉box-type boiler:下部为炉膛、上部分隔成两个串联对流烟道的箱型结构锅炉。
兀型锅炉п- type boiler:用炉膛组成上升烟道、用对流烟道组成水平烟道和下降烟道的锅炉二按锅炉形态或重要部件形态分固定式机车锅炉stationary boiler of locomotive type:锅壳纵向轴线平行于地面的锅炉，燃料在火箱中燃烧后流人烟管。
立式锅炉vertical boiler:锅壳纵向轴线垂直于地面的锅炉。
卧式锅壳锅炉horizontal boiler:锅壳纵向轴线平行于地面的锅炉，燃料在炉胆或外置式炉膛中燃烧后流入烟管。
锅壳锅炉shell boiler:蒸发受热面主要布置在锅壳内的锅炉，包括卧式锅壳锅炉、立式锅炉和固定式机车锅炉。
纵锅筒锅炉longitudinal drum boiler:锅筒纵向轴线与锅炉前后轴线平行的锅炉。
横锅筒锅炉cross drum boiler:锅筒纵向轴线与锅炉前后轴线垂直的锅炉。
水管锅炉water tube boiler:烟气在受热面管子外部流动，工质在管子内部流动的锅炉。
三按锅炉排渣方式分液态排渣锅炉boiler with slag-tap furnace boiler with wet-bottom furnace:从炉瞠排出液态炉渣的锅炉。
固态排渣锅炉boiler with dry- ash furnaceboiler with dry-bottom furnace:从炉瞠排出固态炉渣的锅炉。
四按锅炉燃料种类分余热锅炉；废热锅炉waste heat boiler:利用各种废气、废料或废液中显热或(和)可燃物质的锅炉。
混烧锅炉multi-fuel fired boiler:可以同时使用两种或两种以上不同燃料的锅炉。
现代锅炉根据燃料在炉内的燃烧方式不同分为火床燃烧、火室燃烧、沸腾床燃烧、旋风燃烧四种基本方式：将固体燃料放在炉排上，进行火床燃烧的炉膛称为层燃炉，又称火床炉；将液体、气体或磨成粉状的固体燃料，喷入火室燃烧的炉膛称为室燃炉，又称火室炉；空气将煤粒托起使其呈沸腾状态燃烧，并适于燃烧劣质燃料的炉膛称为沸腾炉，又称流化床炉；利用空气流使煤粒高速旋转，并强烈火烧的圆筒形炉膛称为旋风炉。
[b]火床燃烧[/b]火床燃烧是指燃料主要在火床（又称炉排）上完成燃烧全过程的一种燃烧方式。
添加在正在燃烧的火床上的新鲜燃料受到炉膛高温及已燃高温煤层的加热而点燃。
燃烧所需要的空气从火床下部的风是通过炉排上的通风孔穿入煤层供给燃烧用。
火床燃烧只能燃用固体燃料。
火床燃烧设备主要由炉排、风室、加煤设备及除渣设备所组成。
[b]火室燃烧[/b]火室燃烧是指燃料在炉膛空间中以悬浮状态完成燃烧全过程的一种燃烧方式。
火室燃烧设备最主要的部件是燃烧器。
新鲜燃料与燃烧所需的空气量都是通过燃烧器上的各个不同用途和作用的喷口喷入炉内，并组织炉内燃烧空气动力工况，创造合适的燃烧条件和环境以保证燃料在火室（及炉膛）空间中及时着火、稳定燃烧、充分燃尽。
根据燃料不同的燃烧特性和炉内燃烧组织的不同要求，燃烧器有直流式和旋流式两大类。
[b]沸腾床燃烧[/b]沸腾燃烧是火床燃烧当通风速度达到煤粒沉降速度时的临界状态下的燃烧。
此时煤粒一方面因失去稳定性在炉膛煤层中呈强烈沸腾状态运动，另一方面进行着煤的燃烧过程。
[b]旋风燃烧[/b]旋风燃烧是按照强旋风的原理组织炉内旋风火焰燃烧的一种方式。
这种燃烧设备又称旋风炉。
锅炉的分类及对锅炉本体的安全技术要求模版锅炉是一种将燃料燃烧产生的热能转化为蒸汽或热水的设备，广泛用于工业生产、供热、发电以及其他领域。
根据不同的工作原理和功能，锅炉可分为多种类型。
在本文中，我们将对锅炉的分类以及锅炉本体的安全技术要求进行详细介绍。
一、锅炉的分类根据工作原理和结构，锅炉可分为以下几种类型：1. 水管锅炉水管锅炉是最常见的一种锅炉，通过将水加热到一定的温度和压力，产生蒸汽。
水管锅炉通常由上下两部分组成，上部为蒸汽区，下部为水区。
水通过管子从下部流入上部，并被加热成蒸汽。
常见的水管锅炉有火管锅炉、热水锅炉等。
2. 烟管锅炉烟管锅炉是传统的火力发电厂中常见的一种锅炉。
它的工作原理是通过将火焰和烟气通过烟管，将烟气的热量传递给水，从而产生蒸汽。
烟管锅炉结构简单，使用方便，但烟气通道较长，对环境污染较大。
3. 壳和管锅炉壳和管锅炉是一种将水包围在管子中，再将烟气包围在外部的锅炉。
它的工作原理是通过将烟气和水分别流过管子内外，实现热量的传递。
壳和管锅炉的热效率较高，可同时产生高压蒸汽和热水。
4. 循环流化床锅炉循环流化床锅炉是一种采用循环流化床技术的燃煤锅炉，其特点是燃烧效率高、烟气排放少。
循环流化床锅炉通过将煤粉与燃料和助燃剂混合，经过燃烧室内的适当温度和压力调控，使煤粉在床内形成循环流化床，产生热能。
5. 电锅炉电锅炉是一种使用电能作为能源的锅炉，通过电加热方式将水加热成蒸汽或热水。
电锅炉无烟气排放，操作简单，安全可靠，广泛应用于一些特殊场合和地区。
以上是常见的几种锅炉类型，每种锅炉都有其特点和应用场合。
二、锅炉本体的安全技术要求模版为了保证锅炉的安全运行，各国制定了一系列的锅炉安全技术要求。
下面是一个对锅炉本体的安全技术要求的模版，供参考：1. 锅炉结构设计要求（1）锅炉结构要合理，以确保各部件的安全性和稳定性。
（2）锅炉设计应考虑燃烧和传热的效果，以提高锅炉的热效率。
（3）锅炉应具备良好的自动控制和调节能力，以保证燃烧过程的稳定性和安全性。
工业锅炉燃烧设备简介锅炉的燃烧设备肩负着为锅炉使燃料充分燃烧，为锅部分提供足够的可交换热量的任务，是锅炉中极为重要的组成部分。
目前，国内工业锅炉的主要燃烧方式有三种：层燃（火床燃烧）、室燃（悬浮燃烧）、沸腾燃烧。
三种燃烧方式都有其对应的燃烧设备。
层燃式主要包括振动炉排、链条炉排、固定炉排和往复炉排，适用于燃烧固体燃料；适用于燃烧粉状固体燃料、液体燃料和气体燃料的室燃式则主要包括燃油锅炉、燃气锅炉和煤粉锅炉等；鼓泡流化床、循环流化床属于沸腾燃烧方式，适用于燃烧颗粒状固体燃料；抛煤机链条炉排，兼有层燃和室燃的燃烧方式，属于混合燃烧方式。
设备概述1、振动炉排：一种由偏心块激振器、横梁、炉排片、拉杆、弹簧板、后密封装置、激振器电机、地脚螺钉、减震橡皮垫、下框架、前密封装置。
测梁、固定支点等部件组成。
具有结构简单，制造容易，重量轻、金属耗量少、设备投资省、燃烧条件好、炉排面积负荷高、煤种适应能力强优点在工业锅炉应用过。
2、链条炉排：一种结构比较完善的燃烧设备。
由于机械化程度高(加煤、清渣、除灰等均有机械完成)，制造工艺成熟，运行稳定可靠，人工拨火能使燃料燃烧的更充分，燃烧率也较高，适用于大、中、小型工业锅炉。
国产链条炉排按结构可分链带式、横梁式和鳞片式链条炉排。
A链带式链条炉排属于轻型结构适用于额定蒸发量小于10t/Hd的蒸汽锅炉或相应容量的燃烧锅炉。
B横梁式链条炉排是用刚性很强的横梁作支架，炉排片嵌于支架横梁的槽内，当主动轴上的链轮带动链条转动时横梁及其上的整付炉排随之移动。
C鳞式链条炉排适用于额定蒸发量大于10t/Hd的蒸汽锅炉或相应容量的燃烧锅炉。
3、固定炉排：一种最古老、结构简单的层燃燃烧的设备，分两种单层炉排和双层炉排A单层炉排用铸铁制造，有板状和条状B双层炉排，内有上下两层炉排，上炉排由水冷却管组成的固定炉排，下炉排为普通铸铁的固定炉排。
上炉排以上空间为风室，下炉排以下为灰坑，两层炉排之间为燃烧室。
简介锅炉的燃烧方式有三种形式：层燃（火床燃烧）、室燃（悬浮燃烧）、沸腾燃烧。
各种燃烧方式有其相应的燃烧设备。
固定炉排、链条炉排、往复炉排、振动炉排等属于层燃式，适用于燃烧固体燃料。
煤粉锅炉、燃油锅炉、燃气锅炉等属于室燃式，适用于粉状固体燃料，液体燃料和气体燃料。
鼓泡流化床、循环流化床属于沸腾燃烧方式，适用于燃烧颗粒状固体燃料。
抛煤机链条炉排，兼有层燃和室燃的燃烧方式，属于混合燃烧方式。
设备概述1、固定炉排：一种最古老、结构简单的层燃燃烧的设备，分两种单层炉排和双层炉排A单层炉排用铸铁制造，有板状和条状B双层炉排，内有上下两层炉排，上炉排由水冷却管组成的固定炉排，下炉排为普通铸铁的固定炉排。
上炉排以上空间为风室，下炉排以下为灰坑，两层炉排之间为燃烧室。
2、链条炉排：一种结构比较完善的燃烧设备。
由于机械化程度高（加煤、清渣、除灰等均有机械完成），制造工艺成熟，运行稳定可靠，人工拨火能使燃料燃烧的更充分，燃烧率也较高，适用于大、中、小型工业锅炉。
国产链条炉排按结构可分链带式、横梁式和鳞片式链条炉排。
A链带式链条炉排属于轻型结构适用于额定蒸发量小于10t/Hd的蒸汽锅炉或相应容量的燃烧锅炉。
B横梁式链条炉排是用刚性很强的横梁作支架，炉排片嵌于支架横梁的槽内，当主动轴上的链轮带动链条转动时横梁及其上的整付炉排随之移动。
C鳞式链条炉排适用于额定蒸发量大于10t/Hd的蒸汽锅炉或相应容量的燃烧锅炉。
3、往复炉排：一种利用炉排往复运动来实现给煤、除渣、拨火机械化的燃烧设备。
往复炉排炉排按布置方式可分倾斜往复炉排和水平往复炉排A倾斜往复炉排为倾斜阶梯型，炉排有相间布置的活动炉排片和固定炉排片组成。
B水平往复炉排是有固定炉排片和活动炉排片交错组成，炉排片相互搭接。
4、振动炉排：一种由偏心块激振器、横梁、炉排片、拉杆、弹簧板、后密封装置、激振器电机、地脚螺钉、减震橡皮垫、下框架、前密封装置。
测梁、固定支点等部件组成。
锅炉的分类及对锅炉本体的安全技术要求锅炉是一种将水或者其他液体加热至高温蒸汽或者热水的设备。
根据不同的分类标准，锅炉可以分为多种类型，包括以下几种主要分类。
1. 按照工作原理分：- 火管锅炉：利用火焰通过管束来加热介质，快速加热；- 水管锅炉：利用管束中的水来吸收燃烧的热量，随后产生蒸汽；- 火管-水管锅炉：将火管锅炉和水管锅炉结合起来使用。
2. 按照结构特点分：- 直燃式锅炉：燃烧器直接放置在锅炉内部；- 射燃式锅炉：燃烧器通过喷嘴将燃料喷入炉膛内部。
3. 按照介质分：- 蒸汽锅炉：产生高温蒸汽；- 热水锅炉：产生高温热水。
锅炉是一种危险设备，应满足一系列的安全技术要求以确保其正常运行过程中的安全性。
以下是对锅炉本体的安全技术要求的概述。
1. 强度和稳定性要求：- 锅炉本体应有足够的强度和稳定性，以承受内外部的负荷和压力；- 锅炉材料的选择应考虑其耐压性、耐热性和抗腐蚀性。
2. 压力容器的要求：- 锅炉本体应设计为压力容器，能够承受设计工作压力和温度的影响；- 锅炉膜壳和炉管应符合相应标准的要求。
3. 安全阀的要求：- 锅炉应配备安全阀，用于排除过高的压力，防止爆炸事故的发生；- 安全阀应符合相应标准的要求，并经常检查和校验。
4. 水位控制要求：- 锅炉应具备水位控制装置，用于监测和控制锅炉内的水位；- 水位控制装置应能及时准确地反映锅炉内的水位，并具有报警和保护功能。
5. 燃烧器的要求：- 锅炉燃烧器应具备可靠的点火和燃烧稳定性；- 燃烧器应符合相应标准的安全要求，并定期检查、清洁和维护。
6. 排烟系统的要求：- 锅炉应配备有效的排烟系统，将烟气排到室外，以减少对环境的污染；- 排烟系统应符合相关排放标准，并经常进行检查和清洁。
7. 运行和维护要求：- 锅炉操作人员应具备相应的培训和证书，了解锅炉的运行原理和操作规程；- 锅炉应定期进行检查和维护，确保各项安全装置的正常运行；- 锅炉应配备完善的报警系统，及时发现异常情况并采取相应的措施。
