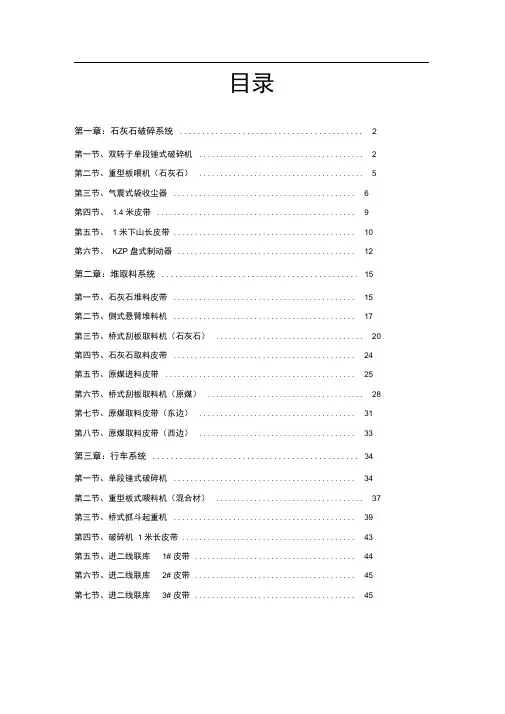

目录
第一章：石灰石破碎系统 (2)
第一节、双转子单段锤式破碎机 (2)
第二节、重型板喂机（石灰石） (5)
第三节、气震式袋收尘器 (6)
第四节、 1.4 米皮带 (9)
第五节、 1 米下山长皮带 (10)
第六节、KZP 盘式制动器 (12)
第二章：堆取料系统 (15)
第一节、石灰石堆料皮带 (15)
第二节、侧式悬臂堆料机 (17)
第三节、桥式刮板取料机（石灰石） (20)
第四节、石灰石取料皮带 (24)
第五节、原煤进料皮带 (25)
第六节、桥式刮板取料机（原煤） (28)
第七节、原煤取料皮带（东边） (31)
第八节、原煤取料皮带（西边） (33)
第三章：行车系统 (34)
第一节、单段锤式破碎机 (34)
第二节、重型板式喂料机（混合材） (37)
第三节、桥式抓斗起重机 (39)
第四节、破碎机 1 米长皮带 (43)
第五节、进二线联库1# 皮带 (44)
第六节、进二线联库2# 皮带 (45)
第七节、进二线联库3# 皮带 (45)
第一章：石灰石破碎系统
第一节、双转子单段锤式破碎机
本机为水泥生产专用破碎机，用于破碎一般的脆性物料，如石灰石、泥灰岩、泥质粉砂岩、页岩、石膏和煤等。
也适合破碎石灰石（泥灰岩）和粘土质混合料。
由于本机具有入料粒度大，破碎比大的特点，可将大块原矿石一次破碎到符合入磨的粒度，使过去需要的多段破碎系统简化为一段破碎，与传统的多段破碎系统相比，可节省一次性投资，并大大降低生产成本。
同时，还具有操作简单，维修方便，劳动强度低等优点。
与单转子单段锤式破碎机不同的是，本机有两个相向转动的转子和一个位于两个转子之间的承击砧。
它除了具有其他单段破碎机的主要特点以外，由于破碎主要发生在两个转子之间，使粘湿物料沾附在固定腔壁的机会大大减少。
因而对粘湿物料的适应性较强。
与相同生产能力的单转子单段锤式破碎机相比，设备重量较轻。
由于两个转子可以悬挂更多的锤头，所以，可供使用的磨损金属量更大，锤头寿命更长。
由于转子尺寸小，机身矮，使得配套设备如吊车、板喂机的选型规格降低，
从而节省整个系统的设备投资和基建投资。
因此，只要矿石的物理性质适合，选
第二节、重型板喂机(石灰石)
重型板式给料机广泛地应用在采矿、建筑和煤炭工业部门。
该机主要用于具有一定仓压的料仓和漏斗下面，将各种大容量物料短距离均匀连续的输送给各种破碎、筛分和运输设备，它不仅适合处理粗粒物料，对细粒物料同样适应。
可在恶劣的环境中完成繁重的工作，对物料的粒度、成分的变化、温度、粘度、冰霜、雨雪的影响或冰结的物料都有较大的适应性，给料均匀准确可靠。
第三节、气震式袋收尘器
这是一种分室结构拼装式，由室顶脉冲阀对各室滤袋轮流进行分室停风气
箱脉冲清类（即所谓离线清灰）的袋式收尘器。
它与一般喷吹式脉冲袋式收尘器的清灰不同，喷吹脉冲清灰是在同一个过滤室内只对其中各排滤袋逐排进行喷吹清灰（即所谓在线清灰），而其它排滤袋仍进行过滤，即清灰与过滤同时在一室中混合进行，清下的粉尘二次飞扬，有部分会被相邻滤袋收去，不利于含尘浓度较大的气体过滤。
LPM型分室气箱脉冲是在一个室内关阀停止过滤情况下进行
的，而且不停机更换一个室的滤袋
第四节、1.4米皮带
固定式带式输送机是以棉帆布、尼龙、聚酯帆布及钢绳芯输送带作曳引构件的连续输送设备，可广泛用于煤炭、冶金、电力、矿山、港口、化工、轻工、石油及机械等行业，输送各种散状物料及成件物品。
皮带皮带机上胶、下胶「5'宽「475米米
第五节、1米下山长皮带
第六节、KZP盘式制动器
KZP型盘式可控制动装置主要适用于带式输送机的可控制动停车：实现下运带式输送机的可控制动；应用于大倾角上运带式输送机时，可以实现《煤矿安全规程》规定的软制动；应用于长距离大型带式输送机时，能够实现可控制动停车，避免输送带在停车过程中张力急剧变化而导致输送带“堆叠” ；适用于煤矿井下
工作条件
制动盘直径：1000mm ;最大制动力矩：31kN.m; 安全阀油压为控制油压的 1.10
倍；流量：6L/m i n;油箱容积：约0.7m3;控制回路：单/双;蓄能器充氮压力：2
设备易损件一览表
第二章：堆取料系统第一节、石灰石堆料皮带
第二节、侧式悬臂堆料机
本机安装在室外工作，为华新水泥集团（西藏）有限公司石灰石料场配套设计制造。
本机采用人字形堆料方式将物料堆积成长形料堆，以达到均化和贮存的目的。
第三节、桥式刮板取料机（石灰石）
本机是为华新西藏水泥工业有限公司2500t/d 水泥生产线提供的取料设备, 堆料机在料场堆积好物料后，由取料机从料场中间开始全断面取料，卸到出料胶带机上，完成物料的第二次混匀。
第四节、石灰石取料皮带
第五节、原煤进料皮带
原煤堆料皮带
第六节、桥式刮板取料机(原煤)
第七节、原煤取料皮带（东边）
第八节、原煤取料皮带（西边）
第三章：行车系统
第一节、单段锤式破碎机
LPC1016.16 单段锤式破碎机，用于破碎生产水泥用的中等强度的脆性矿
石，如石灰石、泥灰岩、页岩、大理岩、石膏、煤等。
由于本机具有入料粒度大、破碎比大的特点，可将从采场运来的大块度毛矿一次破碎成符合入磨的粒度，使以往需要多段破碎的生产程序简化为一段破碎。
从而，建设费用节省近一半，矿石的加工费也降低了40 %以上，操作更为简便，是当今现代化水泥厂最常用的原料破碎方式。
因此，只要矿石的物理性能适合，选用本机将是最经济可靠的方案。
本机的破碎板和排料篦子均是可调节的，这样，当锤头磨损变短之后，及时调节它们和转子间的距离仍可保证锤头的有效工作，保持稳定的出料粒度下，锤头的金属利用率比不可调破碎机为大。
本机的排料篦子是一种可调的新型排料篦子，提供了类似于改变排料篦子
曲率半径的方式，以清除它的积料带，消除锤头的不正常磨损，提高锤头金属的利用率（由10 %提高到20 %）
本机不仅结构坚实，而且有保险功能，对误入机内的铁器，在一般情况下不致使设备发生过分的损坏，机器的安全性更好。
本机的基本性能和各项消耗指标均达到了国外同机型是先进水平。
第二节、重型板式喂料机（混合材）重型板式给料机广泛地应用在采矿、建筑和煤炭工业部门。
该机主要用于具有一定仓压的料仓和漏斗下面，将各种大容量物料短距离均匀连续的输送给各种破碎、筛分和运输设备，它不仅适合处理粗粒物料，对细粒物料同样适应。
可在恶劣的环境中完成繁重的工作，对物料的粒度、成分的变化、温度、粘度、冰霜、
雨雪的影响或冰结的物料都有较大的适应性，给料均匀准确可靠
第三节、桥式抓斗起重机电动双梁桥式起重机最为普通地适用于工矿企业内部和仓库中或露天场地，在固定跨间内搬动和装卸物体和物品之用。
它是依靠大车沿厂房轨道方向的纵向移动，小车的横向移动和取物装置的升降运动来进行工作的。
第四节、破碎机1米长皮带
第五节、进二线联库1#皮带
第六节、进二线联库2#皮带
第七节、进二线联库3#皮带。
