电路板工艺流程1. 设计和布局：首先，根据客户的需求和电路设计要求，进行电路板的设计和布局工作。
这包括确定电路板的尺寸和层次、布局电路元件的位置和连接方式等。
2. 材料准备：准备电路板制造所需的材料，包括基板材料、铜箔、化学药品等。
确保材料的质量和规格符合要求。
3. 印制电路板(PCB)制造：采用光刻工艺制造PCB，首先将铜箔覆盖在基板上，然后利用光刻胶进行图形转移，通过曝光、显影和蚀刻过程形成电路板的线路图案。
4. 元件安装：将电路板上的元件按照设计图纸和布局进行装配。
这包括表面贴装元件(SMT)、插件元件(DIP)等。
5. 焊接：利用焊接技术将元件与电路板上的线路进行连接，确保电路连接牢固和稳定。
6. 热老化处理：通过热老化工艺，消除电路板和焊接材料的内部应力，提高产品的稳定性和可靠性。
7. 测试和调试：对组装好的电路板进行功能测试和性能调试，确保电路板工作正常和符合设计要求。
8. 包装和出厂：最后对电路板进行包装，标识和质量检查，然后放行出厂，交付客户使用。
以上就是电路板的工艺流程，通过以上工序可以实现对电路板的生产和制造。
电路板是电子产品中的重要组成部分，其制造工艺流程影响着整个电子产品的质量和性能。
在电路板工艺流程中，每个环节都需要严格执行，并且需要不断进行技术创新和改进，以提高电路板的质量和生产效率。
在电路板的设计和布局阶段，需要充分考虑电路板的功能和性能要求，同时也要兼顾制造成本和生产工艺的可行性。
这一阶段需要设计工程师和生产技术人员紧密合作，以确保设计的合理性和可制造性。
在最终确定电路板的设计方案后，就可以进入到材料准备和PCB制造的阶段。
材料准备是电路板制造的关键步骤之一。
对于电路板材料的选用，需要考虑其导电性能、耐热性能、尺寸稳定性等方面的要求。
同时，选材过程中还需要综合考虑成本和环保因素，选择符合要求的材料。
在印制电路板(PCB)制造过程中，光刻工艺是关键的一环。
通过光刻工艺，可以将设计好的电路图案制作到电路板的表面。

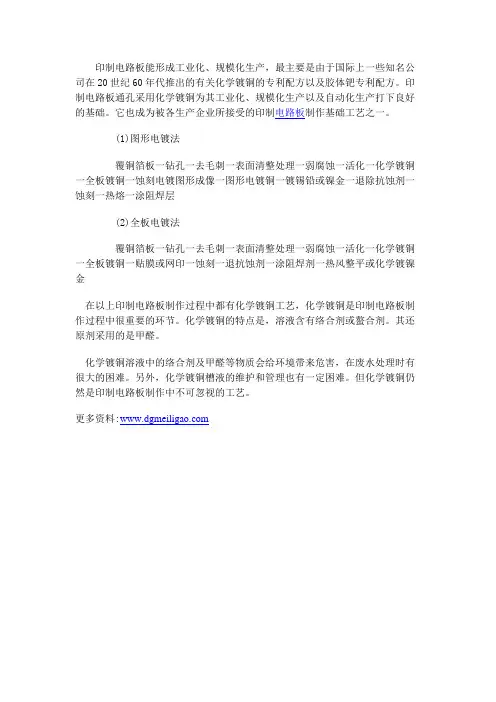

印制电路板能形成工业化、规模化生产，最主要是由于国际上一些知名公司在20世纪60年代推出的有关化学镀铜的专利配方以及胶体钯专利配方。
印制电路板通孔采用化学镀铜为其工业化、规模化生产以及自动化生产打下良好的基础。
它也成为被各生产企业所接受的印制电路板制作基础工艺之一。
(1)图形电镀法
覆铜箔板一钻孔一去毛刺一表面清整处理一弱腐蚀一活化一化学镀铜一全板镀铜一蚀刻电镀图形成像一图形电镀铜一镀锡铅或镍金一退除抗蚀剂一蚀刻一热熔一涂阻焊层
(2)全板电镀法
覆铜箔板一钻孔一去毛刺一表面清整处理一弱腐蚀一活化一化学镀铜一全板镀铜一贴膜或网印一蚀刻一退抗蚀剂一涂阻焊剂一热风整平或化学镀镍金
在以上印制电路板制作过程中都有化学镀铜工艺，化学镀铜是印制电路板制作过程中很重要的环节。
化学镀铜的特点是，溶液含有络合剂或螯合剂。
其还原剂采用的是甲醛。
化学镀铜溶液中的络合剂及甲醛等物质会给环境带来危害，在废水处理时有很大的困难。
另外，化学镀铜槽液的维护和管理也有一定困难。
但化学镀铜仍然是印制电路板制作中不可忽视的工艺。
更多资料:。
pcba板生产工艺流程PCBA板生产工艺流程概述PCBA（Printed Circuit Board Assembly）板生产是电子产品制造过程中的关键环节。
本文将详细介绍PCBA板生产工艺流程，包括以下几个主要步骤：1.原材料准备2.PCB板制造3.元器件采购4.元器件贴装5.过程检测与测试6.终端组装原材料准备在PCBA板生产过程中，需要准备以下原材料：•PCB板材•电子元器件•焊接材料（焊接剂、焊锡等）PCB板制造PCB板制造是PCBA生产的第一步，主要包括下述工艺流程：1.设计与制作PCB板原型模板2.制作PCB板镀铜底片3.印制电路图案4.蚀刻电路板5.钻孔6.表面处理7.制作掩膜8.检查与修复元器件采购元器件采购是为了获取所需的各种电子元器件，以用于后续的贴装过程。
在进行元器件采购时，需要注意以下事项：•确定元器件的规格和型号•寻找可靠的供应商•比较多家供应商的报价和交货周期•质量检验与测试元器件贴装元器件贴装是将所采购的电子元器件按照电路图进行正确的贴装。
这一过程中采用的工艺流程如下：1.打孔2.底部焊接3.贴装4.卷膜过程检测与测试在PCBA板生产的每个阶段，都需要进行必要的过程检测与测试，以确保产品的质量和性能符合要求。
主要的检测与测试流程包括：•可视检查•X光检测•AOI（自动光学检测）•功能性测试终端组装终端组装是将PCB板连接到其他组件或外设，并进行最终装配的过程。
主要流程包括：1.连接PCB板与其他组件（如显示屏、按钮等）2.进行最终装配3.进行最终检测与测试4.包装与出货结语PCBA板生产工艺流程是一个复杂而严谨的过程，每个环节都需要精确地执行，以确保最终产品的质量和性能。
通过本文的介绍，希望能帮助读者更好地理解PCBA板生产的步骤和要点。
原材料准备•PCB板材：选择适合项目需求的PCB板材料，包括材质、厚度和层数等。
•电子元器件：根据设计要求和BOM清单，选定并采购各种电子元器件。
最全的印制工艺流程印制工艺流程是指电子产品PCB（Printed Circuit Board，印制电路板）的生产过程。
以下是一个较全面的印制工艺流程：1. 设计和校验：根据产品需求，设计PCB图纸，并进行校验和审查。
2. 印制电路板（inner layer process）：a. 制作内层：将玻璃纤维布涂覆铜箔，经过光刻和蚀刻等步骤制作内层电路。
b. 研磨和清洗：将制作完的内层电路板进行研磨和清洗，去除多余的铜箔和杂质。
3. 确定层次结构（layer stackup）：根据产品需求，确认PCB的层数和层次结构。
4. 添加电解铜（electroless copper deposition）：将内层电路板浸泡在含有铜盐和化学催化剂的溶液中，使其与铜箔表面反应生成电解铜。
5. 涂覆光敏胶（photoresist application）：在电解铜上涂覆光敏胶，用于后续的光刻。
6. 光刻（photolithography）：将PCB放置在UV曝光机中，通过光刻技术将光敏胶暴露在特定的区域，形成所需的电路图案。
7. 蚀刻（etching）：将暴露的部分光敏胶通过蚀刻液腐蚀掉，暴露出铜箔。
8. 去光敏胶（photoresist stripping）：将剩余的光敏胶去除，暴露出裸露的铜箔。
9. 添加金属（metallization）：在暴露的铜箔表面添加一层金属保护，通常使用镀金、镀锡、镀铅等方法。
10. 添加覆铜膜（outer layer process）：将外层铜箔通过热压贴合或化学镀铜的方式固定在内层上。
11. 图案印刷（silk screening）：在PCB表面印刷所需文字、图案和标识。
12. 钻孔（drilling）：在PCB上钻孔，用于安装元件和进行连线。
13. 表面处理（surface finish）：对PCB表面进行处理，提供良好的焊接性能和耐腐蚀能力，常见的方法有HASL（Hot Air Solder Leveling），ENIG （Electroless Nickel Immersion Gold），OSP（Organic Solderability Preservative）等。
印制电路板的手工制作手工制作方法在产品研制、科技及创作以及学校的教学实训等活动中，往往需要制作少量印制板，进行产品性能分析试验或制作样机，为了赶时间和经济性常需要自制印制板。
以下介绍几种简单易行的手工制作印制板的方法。
1．描图蚀刻法这是常用的一种制板方法，由于最初使用调和漆作为描绘图形的材料，所以也称该因法，其制作过程如图2—l0所示具体步骤如下：(1)下料 下科技实际设计尺寸裁剪铜箔基板(剪床、锯割均可)，去四周毛刺。
(2)拓图 用复写纸将已设计的印制板布线草图拓在铜箔基板的钢箔面上。
印制导线用单线， 焊盘以小团点表示。
钽电容拓制双面板时，板与草图应有3个不在一条直线上的点定位； 〔3)钻孔 拓图后检查焊盘与导线是否有遗漏，然后在扳上打样、冲眼、定位、打焊盘孔。
打孔时 注意钻床转速应取高速，钻头应刃磨锋利；进刀不宜过快，以免将铜箔挤出毛刺‘并注意保 持导线图形清晰。
清除孔的毛刺时不要用砂纸。
(4)描图 用稀稠适宜的调和漆将图形及焊盘描好。
描图时应先描焊盘，方法可用适当的硬导 线鼓漆点漆料，漆料要获得适中，描线用的该稍稠，点时注意与孔同心，大小尽量均匀。
焊 盘描完后可描印制导线图形。
工具可用鸭嘴笔与宜尺。
注意宣尺不要与板接触，可将两 端垫高，以免将未干的图形蹭坏。
(5)修图 描好的图在漆未干(不沾手)时及时进行修图 同时修补断线或缺拙图形，以保证图形质量。
(6)蚀刻 可使用宜尺和小刀，沿导线边缘修整 蚀刻液一般使JH：氯化铁水溶液，浓度在28％一42％，将描修好的板子完全浸没到 镕液中，蚀刻印制图形。
为加速蚀到可轻轻搅动溶液，亦可用毛笔刷扫板面，但不可用力 过猛，以防漆膜脱落，低温季节可适当加热溶液，但温度不要超过50℃。
蚀刻完成后将板 子取出，用清水冲洗。
(7)去漆膜 用热水浸泡后即可将漆膜剥掉，未接净处可用稀料清洗。
(8)清洁 漆膜去净后，用碎布蘸去污粉反复在板面上擦拭，去掉铜箔氧化膜，镕出铜的光亮本 色。
印制电路板工艺流程简介引言印制电路板（Printed Circuit Board，简称PCB）是电子产品中常见的一种基础组件，用于支持和连接电子组件，是电子产品中不可或缺的部分。
本文将简要介绍印制电路板的工艺流程。
工艺流程概述印制电路板的工艺流程通常包括以下几个主要步骤：设计、制版、印刷、电镀、钻孔、外层成膜、图案图层、插件、组装和测试等。
下面将详细介绍每个步骤。
1. 设计印制电路板的设计是整个工艺流程的关键步骤之一。
在设计阶段，工程师根据电路原理图和电路板功能需求，绘制出电路板布局图，并设计出PCB板层之间的连接线路和电子元件的安装位置。
2. 制版制版是将设计好的电路布局和图案转移到PCB板上的过程。
制版通常使用光刻技术，将电路图案转移到覆铜板上，生成覆铜板图案。
3. 印刷印刷是将电路图案转移到覆铜板上的过程。
制版完成后，将制版图案覆盖在PCB板上，并通过热压、光敏胶等技术将电路图案粘贴到覆铜板的表面。
4. 电镀电镀是为了增加覆铜板表面导电性和防止蚀刻液侵蚀。
在电镀之前，需要先进行钝化处理，使PCB板表面形成一层化学保护膜，然后进行电镀，将金属覆盖在PCB板的表面。
5. 钻孔钻孔是为了给电路板上的元件和连接线提供通孔。
钻孔通常使用高速电铣钻机，根据设计要求在电路板上钻孔。
6. 外层成膜外层成膜是为了增加电路板的机械强度和防止蚀刻液侵蚀。
外层成膜通常使用覆盖式LPI光敏阻焊材料，通过固化成膜的方式将阻焊材料附着在PCB板表面。
7. 图案图层图案图层是为了增加电路板的美观和标识。
通过丝网印刷或喷墨印刷的方式，在PCB板上打印图案和文字。
8. 插件插件是将电子元器件安装到电路板上的过程。
将电子元器件焊接到PCB板上，并将插件与PCB板固定，确保电子元器件的正常工作。
9. 组装和测试在插件完成后，进行组装和测试。
组装是将电路板装入到电子产品中的过程，测试是针对电路板进行功能和质量检测的过程。
结论印制电路板工艺流程是一个复杂且精细的流程，涉及到多个步骤和专业的技术知识。
印制电路板的制造工艺摘要：印制电路板历史悠久，可以降低布线以及配置错误发生率，并提高自动化生产质量和效率。
本文主要研究印制电路板制造工艺，首先阐述了印制电路板，其次对其具体制造工艺进行了深入分析，以供参考。
关键词：印制电路板；制造工艺；焊接调试印制电路板属于电子产品，当前人们使用的电子设备中都需要印制电路板实现电气互联，其发挥着重要作用。
印制电路板包括绝缘底板、焊盘以及导线等部分，不仅具有导电功能，同时也具有绝缘功能。
因此，需要重视印制电路板设计、生产、制造，使其充分发挥作用，不断提高制造水平。
一、印制电路板类型和制造根据电路数量，印制电路板可以分为单面板、双面板和多层板，其中单面板指的是零件和导线分别固定集中在一侧，其在设计线路方面的限制较多，因此一般在早期电路中应用，双面板指的是两面均有布线和导线，但是两面需要搭配电路才能够连接。
多层面则是使用了更多的布线板，利用定位系统和绝缘粘结材料，并根据设计要求将导线图形互连起来印刷线路板，一般多层板为四层、六层的[1]。
根据结构印制电路板可以分成刚性、柔性、刚柔、齐平这几种。
根据用途可以分为民用、军用、工业用这几种。
根据基础材料可以分为低基、环氧玻纤币、复合基材、特种基材这几种。
印刷电路板在制造时，首先需要绘制草图，根据印制板图形显示元器件具体位置以及连接方式。
草图绘制是基于黑白底图绘制，其可以展示焊盘位置、间距、连接导线走向和形状，还有整板外形、尺寸等。
其次，草图绘制完成之后，需要绘制黑板底图，由专业制版厂的技术人员负责绘制，并制作版面说明，为后续生产提供依据，黑板底图的质量影响着印制板质量[2]。
高质量底板需要符合电路设计需求，同时也需要保证生产厂家加工工艺质量。
绘制黑白底图时，需要按照2:1或是4:1的比例进行绘制、放大，而焊盘和插头需要根据草图标记进行确定，同时保证焊盘、导线边缘清洁、光滑，彼此之间间距不可低于草图所设置的安全间距数值。
二、印制电路板制造工艺（一）生产流程印制电路板生产时，首先下料，将表层去油，制作内层线路和蚀刻，并进行黑化、层压、钻孔，使用电镀沉铜，再进行外层线路、电镀以及蚀刻的制作，之后丝印字符，将保护膜去掉，表层涂覆完整，最后成型检验。
FPC生产方式及工艺流程FPC，即柔性印刷电路板（Flexible Printed Circuit Board），是一种以聚酰亚胺薄膜为基材，经过电子线路制作工艺加工而成的柔性电路板。
相比传统的刚性电路板，FPC具有体积小、重量轻、可折迭、可弯曲等优点，广泛应用于汽车电子、消费电子、医疗设备等领域。
FPC的生产方式包括单面贴片、双面贴片和多层贴片三种，下面将详细介绍每种生产方式的工艺流程。
1.单面贴片生产方式：（1）刷膜：将聚酰亚胺薄膜放在滚筒上，通过刷涂胶水的方式将胶水均匀地涂布在薄膜上。
（2）固化：将刷涂胶水的聚酰亚胺薄膜放入固化炉中，经过高温固化，使胶水变为固态。
（3）表面处理：使用化学方法将聚酰亚胺薄膜表面进行粗糙化处理，增加与线路层的粘附力。
（4）印刷：将图纸上的线路图案通过丝网印刷的方式印制到聚酰亚胺薄膜上。
（5）电镀：将印制好的线路薄膜浸入电镀槽中，进行金属电镀，使线路形成导电层。
（6）固定：将电镀好的线路薄膜放在模具中，通过热压或胶合的方式将导线固定在聚酰亚胺薄膜上。
（7）加工：对固定好的线路薄膜进行裁剪、穿孔等加工工艺，使其符合设计要求。
（8）测试：对加工好的FPC进行电气测试，确保各个线路连接正常。
（9）质检：对测试合格的FPC进行外观检查，确保产品质量。
（10）包装：将质检合格的FPC进行包装，以便运输和销售。
2.双面贴片生产方式：双面贴片生产方式在单面贴片的基础上增加了第二层线路，使FPC具有更高的线路密度和更复杂的功能。
（1）刷膜：同单面贴片生产方式。
（2）固化：同单面贴片生产方式。
（3）表面处理：同单面贴片生产方式。
（4）印刷：同单面贴片生产方式。
（5）电镀：同单面贴片生产方式。
（6）固定：将第一个线路薄膜和第二个线路薄膜按照设计要求进行层间定位和胶合，固定在一起。
（7）加工：同单面贴片生产方式。
（8）测试：同单面贴片生产方式。
（9）质检：同单面贴片生产方式。
（10）包装：同单面贴片生产方式。
PCB板生产工艺和制作流程详解1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
3. 印制电路：在基板上通过化学腐蚀或机械加工的方法，将设计好的电路图案印制到基板表面。
这一步通常使用光刻技术，将电路图案转移到光刻胶上，然后在化学溶液中去除未曝光的部分。
4. 镀金属化：PCB板上的电路图案通常需要镀上一层金属，以增加导电性。
通常使用的金属化方法包括电镀、喷镀等。
5. 安装元件：在PCB板上进行元件的安装，通常采用表面贴装技术（SMT）或插件式焊接技术。
6. 焊接：通过波峰焊接、回流焊接或手工焊接等方法，将元件与PCB板焊接在一起。
7. 清洗和检验：清洗焊接后的PCB板，去除残留的焊膏和污垢。
然后进行电测试和可视检查，确保PCB板的质量。
8. 包装：对已经检验合格的PCB板进行包装，便于运输和存储。
PCB板的生产工艺和制作流程是复杂而精细的，每一个步骤都需要高度的专业知识和技术。
随着电子技术的发展，PCB板的制作工艺也在不断地更新和完善，以适应更多样化的电子产品需求。
PCB板（Printed Circuit Board）是一种用于支撑和连接电子元件的导电板。
PCB板是现代电子设备中必不可少的部分，它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。
生产PCB板的工艺和制作流程包括以下几个步骤：1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素，以确保电路的性能和可靠性。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
生产印制电路板的工艺流程简介工厂生产印制电路板的工艺大致为：绘图→照相制版→感丝网→落料→图形转移→蚀刻→钻孔→刻板→孔化→抛光→镀金镀银→阻焊→助焊→修边→印字符图→出厂检验等15道工序。
现分别简介如下：①照相制版将用户提供的印制电路板导电图形图制成照相底片（照相底片也称工作底片，是用来把导电图形转印到印制电路板或丝网板的正片或负片）。
②感丝网对用户提供的助焊图及字符图做网架，为对印制电路板做助焊、阻焊处理和印制字符图做准备。
③落料根据图纸提供的印制电路板外形尺寸备板。
④图形转移将导电图形由照相底片转移到印制电路板上。
一般由感光机完成，将导电图形感光到已落好料的敷铜板上。
⑤蚀刻俗称烂板，将感光好的敷铜板置于三氧化铁(Fe2Cl3)溶液或其他蚀刻液中腐蚀掉不需要的铜箔。
⑥整板去毛刺，整形，开异形孔，初检。
⑦刻板将未腐蚀干净的导电条、工艺线等用手工法除去。
⑧孔化孔化，全称引线孔金属孔化。
即在双面板或多层板引线孔和过孔内壁和基板两面上用电化学方法沉积金属，实现两个外层电路和内外层电路之间的电气连接。
⑨抛光烘干后的表面处理，去除表面氧化层。
⑩镀金镀银根据用户要求，采用电或化学镀金或镀银，再抛光两次，清洗烘干。
⑥阻焊采用丝网印制法，将阻焊剂涂覆在除焊盘和过孔盘以外的区域上。
⑥助焊采用丝网印制法，在焊盘和过孔盘上上助焊剂。
⑩印字符图采用丝网印制法，在印制电路板元件面上印上字符图。
⑩修边将制好的印制电路板对外轮廓按尺寸进行加工。
⑩检验对印制电路板进行目视检验（10倍放大镜）、印制图形连通性检验、绝缘电阻测量、可焊性试验、电镀层检验和粘合强度检验等。
pcb载板工艺
PCB载板工艺，全称为印制电路板载板工艺，是一种基于电子制
造工艺的工艺流程。
它通常包括以下几个步骤：
1. 前期准备
在制作PCB载板之前，需要进行电路设计和原理图绘制，确定所
需的元器件和材料，制定生产计划和生产流程。
2. 制作内层布线板
内层布线板是PCB载板的核心部分，它通过将线路印刷在PCB板
上来实现电路功能。
制作内层布线板的过程通常分为以下几个步骤：
打孔、镀铜、覆膜、曝光、显影和脱膜。
3. 制作外层板
外层板是PCB载板上的另一面，通常用于安装元器件和连接外部
设备。
制作外层板的过程与内层板类似，但需要额外进行粘贴和加工。
4. 电镀和蚀刻
在制作完内外板后，需要进行电镀和蚀刻以去除不需要的材料，
从而形成电路线路和孔。
电镀和蚀刻过程需要特殊设备和材料进行控制，以确保PCB板的质量和稳定性。
5. 安装元器件
PCB载板最终的步骤是将元器件安装在板上。
根据不同的元器件
和应用场景，有不同的安装方式，如表面贴装和穿孔焊接。
安装元器
件的过程需要进行质量控制和测试，以确保PCB板的功能和可靠性。
总之，PCB载板工艺是一项复杂且关键的制造工艺，并在电子领
域中发挥着至关重要的作用。
随着电子技术的不断发展和进步，PCB载板工艺也在不断地演进和改进，以适应不同的应用需求和趋势。
印制电路板制作工艺的简介根据电子产品制作的需要，通常有单面印制电路板、双面印制电路板和多面印制电路板。
不同印制板具有不同的工艺流程。
这里主要介绍的是最常用的单、双面印制板的工艺流程。
1、单面印制板的生产流程单面印制板的生产流程为：覆铜板下料→表面去油处理→上胶→曝光→成形→表面涂覆→涂助焊剂→检验。
单面板的生产工艺简单，质量易于保证。
2.双面印制板的生产流程双面印制板的生产流程为：下料→钻孔→化学沉铜→擦去表面沉铜→电镀铜加厚→贴干膜→图形转移→二次电镀加厚→镀铅锡合金→去保护膜→涂覆金属→成形→热烙→印制阻焊剂与文字符号→检验。
双面板与单面板的主要区别在于增加了孔金属化工艺，孔金属化工艺有助于实现两面印制电路的电气连接。
由于孔金属化的工艺方法较多，双面板的制作工艺也有多种方法。
其中较为先进的方法是采用先腐蚀后电镀的图形电镀法。
由于双面印制板应用得比较普遍。
下面将双面印制板的生产工艺逐一予以介绍。
3、双面印制板的主要生产工艺（1）选材选材是指根据不同的需要选择不同材料、不同厚度的覆铜板。
（2）下料下料是按照所需要的印制电路板的大小，将覆铜板切割成所需要的大小。
（3）钻孔通常是根据PCB印制电路板的要求。
用相应的小型数控机床来“钻孔”。
钻孔前先对覆铜板进行定位，然后用数控机床根据事先设计好的位置对覆铜板进行打孔。
（4）孔壁镀铜（孔金属化）钻完孔后，要对孔壁进行镀铜，也称为“孔金属化”。
孔金属化是连接双面板两面导电图形的可靠方法，该方法将铜沉积在贯通两面导线或焊盘的孔壁上，使原来非金属的孔壁金属化。
金属化的孔称为金属化孔。
在双面和多层印制电路板的制造过程中，孔金属化是一道必不可少的工序。
（5）贴感光膜化学沉铜后，要把照相底片或光绘片上的图形转印到覆铜板上，为此，应先在覆铜板上贴一层感光胶膜，即“贴膜”。
目前的感光胶基本都是液体，俗称“湿膜”，上感光胶的方法有离心式甩胶、手工涂覆、滚涂、浸蘸、喷涂等。
印制电路板基本制造工艺流程作者：Jenny 发表时间：2009-3-11 一、开料目的：根据工程资料MI的要求，在符合要求的大张板材上，裁切成小块生产板件．符合客户要求的小块板料．流程：大板料→按MI要求切板→锔板→啤圆角＼磨边→出板二、钻孔目的：根据工程资料（客户资料），在所开符合要求尺寸的板料上，相应的位置钻出所求的孔径．流程：叠板销钉→上板→钻孔→下板→检查＼修理三、沉铜目的：沉铜是利用化学方法在绝缘孔壁上沉积上一层薄铜．流程：粗磨→挂板→沉铜自动线→下板→浸1%稀H2SO4→加厚铜四、图形转移目的：图形转移是生产菲林上的图像转移到板上流程：（蓝油流程）：磨板→印第一面→烘干→印第二面→烘干→爆光→冲影→检查；（干膜流程）：麻板→压膜→静置→对位→曝光→静置→冲影→检查五、图形电镀目的：图形电镀是在线路图形裸露的铜皮上或孔壁上电镀一层达到要求厚度的铜层与要求厚度的金镍或锡层．流程：上板→除油→水洗二次→微蚀→水洗→酸洗→镀铜→水洗→浸酸→镀锡→水洗→下板六、退膜目的：用NaOH溶液退去抗电镀覆盖膜层使非线路铜层裸露出来．流程：水膜：插架→浸碱→冲洗→擦洗→过机；干膜：放板→过机七、蚀刻目的：蚀刻是利用化学反应法将非线路部位的铜层腐蚀去．八、绿油目的：绿油是将绿油菲林的图形转移到板上，起到保护线路和阻止焊接零件时线路上锡的作用流程：磨板→印感光绿油→锔板→曝光→冲影；磨板→印第一面→烘板→印第二面→烘板九、字符目的：字符是提供的一种便于辩认的标记流程：绿油终锔后→冷却静置→调网→印字符→后锔十、镀金手指目的：在插头手指上镀上一层要求厚度的镍＼金层，使之更具有硬度的耐磨性流程：上板→除油→水洗两次→微蚀→水洗两次→酸洗→镀铜→水洗→镀镍→水洗→镀金十、镀锡板目的：喷锡是在未覆盖阻焊油的裸露铜面上喷上一层铅锡，以保护铜面不蚀氧化，以保证具有良好的焊接性能．流程：微蚀→风干→预热→松香涂覆→焊锡涂覆→热风平整→风冷→洗涤风干十一、成型目的：通过模具冲压或数控锣机锣出客户所需要的形状成型的方法有机锣，啤板，手锣，手切说明：数据锣机板与啤板的精确度较高，手锣其次，手切板最低具只能做一些简单的外形．十二、测试目的：通过电子100％测试，检测目视不易发现到的开路，短路等影响功能性之缺陷．流程：上模→放板→测试→合格→FQC目检→不合格→修理→返测试→OK→REJ→报废十三、终检目的：通过100％目检板件外观缺陷，并对轻微缺陷进行修理，避免有问题及缺陷板件流出．具体工作流程：来料→查看资料→目检→合格→FQA抽查→合格→包装→不合格→处理→检查OK一>、菲林底版。
印制电路板工艺流程简介1. 概述印制电路板（Printed Circuit Board，简称PCB）是电子器件的重要组成部分，它提供了进行电子元器件布局和互连的基础。
PCB制造过程涉及多个工艺步骤，包括设计、蚀刻、镀金、钻孔、组装等。
本文将对PCB工艺流程进行简要介绍。
2. PCB设计PCB设计是PCB工艺流程的第一步，这个阶段涉及到电路原理图的绘制和PCB布局的设计。
在PCB设计中，设计人员需要根据电路功能和性能要求，选择合适的电子元件并确定其布局位置，同时还要进行信号线的布线规划以保证信号传输的稳定性。
3. 文件输出完成PCB设计后，设计人员需要将设计文件输出为Gerber文件格式或者其他标准的PCB生产文件格式。
这些文件包括焊盘层、丝印层、贴片层等不同图层的信息，以便后续的PCB制造工艺步骤进行处理。
4. 图纸制作根据设计文件输出的信息，制造工厂将制作相应的PCB生产图纸。
这些图纸包括PCB板材的信息、电路布局的尺寸和位置、焊盘的大小和位置等详细信息，以便制造工艺的准确控制。
5. 材料准备在PCB制造过程中，需要准备好各种所需材料，包括PCB板材、蚀刻剂、感光胶片、钻孔机等。
这些材料的选择和质量直接影响到最终PCB的质量和可靠性。
6. 板材预处理制造PCB的第一步是对板材进行预处理。
这个步骤包括剪裁、打磨、去尘等操作，以确保板材表面的平整度和清洁度，为后续工艺步骤提供良好的基础条件。
7. 图纸对切根据PCB生产图纸中的信息，将板材按照指定的尺寸进行切割。
切割后的板材尺寸应与设计文件中的电路布局相匹配，以确保最终PCB的尺寸精确度。
8. 蚀刻蚀刻是将板材上多余的铜层移除的过程。
制造工厂将在板材表面涂覆蚀刻剂，并通过化学反应将未被覆盖的铜层蚀去，从而形成电路布局。
蚀刻过程需要严格控制时间和温度，以保证蚀刻效果的准确性。
9. 钻孔在PCB上钻孔是为了安装电子元件和进行多层板互连。
制造工厂使用钻孔机进行钻孔操作，根据设计文件中的钻孔信息，在板材上打出相应位置的孔洞。
生产印制电路板的工艺流程简介
工厂生产印制电路板的工艺大致为：绘图→照相制版→感丝网→落料→图形转移→蚀刻→钻孔→刻板→孔化→抛光→镀金镀银→阻焊→助焊→修边→印字符图→出厂检验等15道工序。
现分别简介如下：①照相制版将用户提供的印制电路板导电图形图制成照相底片（照相底片也称工作底片，是用来把导电图形转印到印制电路板或丝网板的正片或负片）。
②感丝网对用户提供的助焊图及字符图做网架，为对印制电路板做助焊、阻焊处理和印制字符图做准备。
③落料根据图纸提供的印制电路板外形尺寸备板。
④图形转移将导电图形由照相底片转移到印制电路板上。
一般由感光机完成，将导电图形感光到已落好料的敷铜板上。
⑤蚀刻俗称烂板，将感光好的敷铜板置于三氧化铁(Fe2Cl3)溶液或其他蚀刻液中腐蚀掉不需要的铜箔。
⑥整板去毛刺，整形，开异形孔，初检。
⑦刻板将未腐蚀干净的导电条、工艺线等用手工法除去。
⑧孔化孔化，全称引线孔金属孔化。
即在双面板或多层板引线孔和过孔内壁和基板两面上用电化学方法沉积金属，实现两个外层电路和内外层电路之间的电气连接。
⑨抛光烘干后的表面处理，去除表面氧化层。
⑩镀金镀银根据用户要求，采用电或化学镀金或镀银，再抛光两次，
清洗烘干。
⑥阻焊采用丝网印制法，将阻焊剂涂覆在除焊盘和过孔盘以外的区域上。
⑥助焊采用丝网印制法，在焊盘和过孔盘上上助焊剂。
⑩印字符图采用丝网印制法，在印制电路板元件面上印上字符图。
⑩修边将制好的印制电路板对外轮廓按尺寸进行加工。
⑩检验对印制电路板进行目视检验（10倍放大镜）、印制图形连通性检验、绝缘电阻测量、可焊性试验、电镀层检验和粘合强度检验等。
