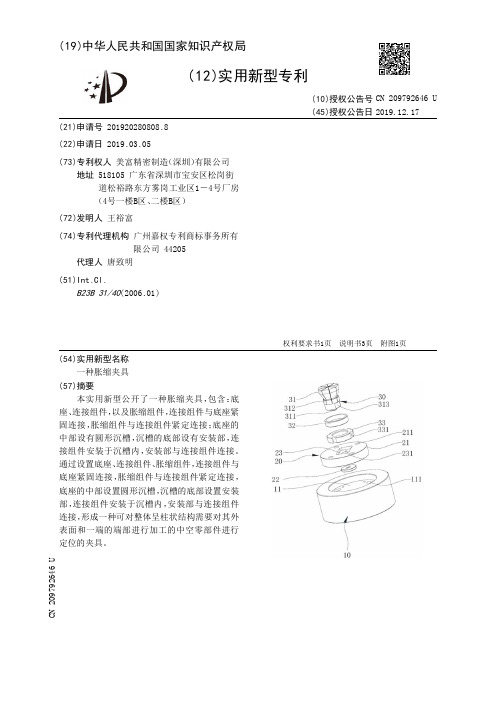

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920280808.8(22)申请日 2019.03.05(73)专利权人 美富精密制造(深圳)有限公司地址 518105 广东省深圳市宝安区松岗街道松裕路东方雾岗工业区1-4号厂房(4号一楼B区、二楼B区)(72)发明人 王裕富 (74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 唐致明(51)Int.Cl.B23B 31/40(2006.01)(54)实用新型名称一种胀缩夹具(57)摘要本实用新型公开了一种胀缩夹具,包含:底座、连接组件,以及胀缩组件,连接组件与底座紧固连接,胀缩组件与连接组件紧定连接;底座的中部设有圆形沉槽,沉槽的底部设有安装部,连接组件安装于沉槽内,安装部与连接组件连接。
通过设置底座、连接组件、胀缩组件,连接组件与底座紧固连接,胀缩组件与连接组件紧定连接,底座的中部设置圆形沉槽,沉槽的底部设置安装部,连接组件安装于沉槽内,安装部与连接组件连接,形成一种可对整体呈柱状结构需要对其外表面和一端的端部进行加工的中空零部件进行定位的夹具。
权利要求书1页 说明书3页 附图1页CN 209792646 U 2019.12.17C N 209792646U权 利 要 求 书1/1页CN 209792646 U1.一种胀缩夹具,其特征在于,包含:底座、连接组件,以及胀缩组件,所述连接组件与所述底座紧固连接,所述胀缩组件与所述连接组件紧定连接;所述底座的中部设有圆形沉槽,所述沉槽的底部设有安装部,所述连接组件安装于所述沉槽内,所述安装部与所述连接组件连接。
2.根据权利要求1所述的胀缩夹具,其特征在于,所述连接组件包括连接底盘和连接锁母,所述连接底盘整体呈圆饼状,所述连接底盘的中部设有矩形凹槽,所述矩形凹槽的中部设有通孔。
3.根据权利要求2所述的胀缩夹具,其特征在于,所述连接底盘上还设有呈中心对称的连接盘安装部,所述连接盘安装部与所述底座上的安装部相对应。

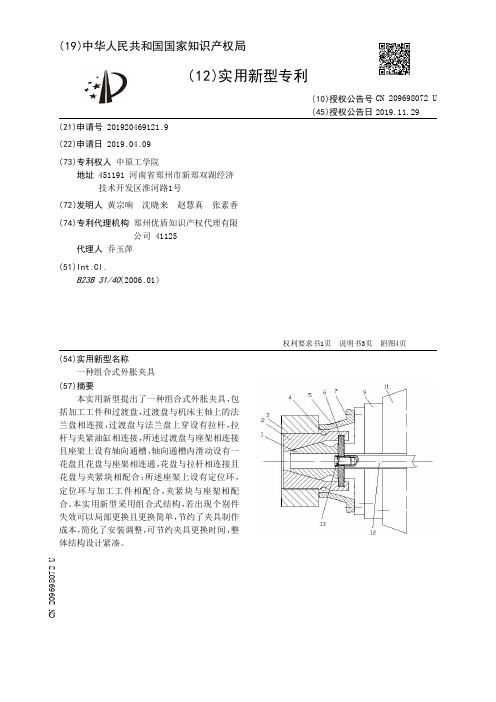

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920469121.9(22)申请日 2019.04.09(73)专利权人 中原工学院地址 451191 河南省郑州市新郑双湖经济技术开发区淮河路1号(72)发明人 黄宗响 沈晓来 赵慧真 张素香 (74)专利代理机构 郑州优盾知识产权代理有限公司 41125代理人 乔玉萍(51)Int.Cl.B23B 31/40(2006.01)(54)实用新型名称一种组合式外胀夹具(57)摘要本实用新型提出了一种组合式外胀夹具,包括加工工件和过渡盘,过渡盘与机床主轴上的法兰盘相连接,过渡盘与法兰盘上穿设有拉杆,拉杆与夹紧油缸相连接,所述过渡盘与座架相连接且座架上设有轴向通槽,轴向通槽内滑动设有一花盘且花盘与座架相连通,花盘与拉杆相连接且花盘与夹紧块相配合;所述座架上设有定位环,定位环与加工工件相配合,夹紧块与座架相配合。
本实用新型采用组合式结构,若出现个别件失效可以局部更换且更换简单,节约了夹具制作成本,简化了安装调整,可节约夹具更换时间,整体结构设计紧凑。
权利要求书1页 说明书3页 附图4页CN 209698072 U 2019.11.29C N 209698072U权 利 要 求 书1/1页CN 209698072 U1.一种组合式外胀夹具,包括加工工件(3)和过渡盘(9),过渡盘(9)与机床主轴上的法兰盘(11)相连接,过渡盘(9)与法兰盘(11)上穿设有拉杆(12),拉杆(12)与夹紧油缸相连接,其特征在于,所述过渡盘(9)与座架(1)相连接且座架(1)上设有轴向通槽(19),轴向通槽(19)内滑动设有一花盘(6)且花盘(6)与座架(1)相连通,花盘(6)与拉杆(12)相连接且花盘(6)与夹紧块(2)相配合;所述座架(1)上固定设有定位环(5),定位环(5)与加工工件(3)相配合,夹紧块(2)与座架(1)相配合。
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910271529.X(22)申请日 2019.04.04(71)申请人 陕西海力特精密机械有限公司地址 721099 陕西省宝鸡市渭滨区新建路西段16号(72)发明人 李会生 周文斌 杨晓东 袁剑锋 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 宋秀珍(51)Int.Cl.B23B 31/40(2006.01)(54)发明名称内撑式涨芯定位工装(57)摘要提供一种内撑式涨芯定位工装,具有拉芯和涨套,拉芯轴向前端制有从后向前直径从小变大的外锥面并通过机床直线驱动机构轴向直线位移;涨套轴向后端与机床主轴通过法兰盘紧固连为一体轴向限位不可移动;涨套轴向前端精磨制有与拉芯外锥面精磨配合的精磨内锥面,且涨套的内锥面套体径向均匀分布制有若干轴向延伸非通槽结构的涨槽;通过拉芯外锥面的轴向后退位移对涨套内锥面套体产生的径向形变涨紧涨套外部待加工工件内孔。
本发明非通槽内撑膨胀式涨紧结构的涨套,涨套涨芯重复定位精度更高,涨套寿命更长,工装拆装简单便捷,经济、高效、实用。
权利要求书1页 说明书5页 附图4页CN 109877353 A 2019.06.14C N 109877353A权 利 要 求 书1/1页CN 109877353 A1.内撑式涨芯定位工装,具有拉芯(1)和涨套(2),其特征在于:所述拉芯(1)轴向前端制有从后向前直径从小变大的外锥面(101),且拉芯(1)轴向后端与机床直线驱动机构相连实现拉芯(1)的轴向直线位移;所述涨套(2)轴向后端与机床主轴通过法兰盘(201)紧固连为一体使涨套(2)轴向限位不可移动;所述涨套(2)轴向前端制有与拉芯(1)精磨外锥面(101)精磨配合的精磨内锥面(202),且涨套(2)的内锥面(202)套体径向均匀分布制有若干轴向延伸非通槽结构的涨槽(3);通过拉芯(1)外锥面(101)的轴向后退位移对涨套(2)内锥面(201)套体产生的径向形变涨紧涨套(2)外部待加工工件(4)内孔。

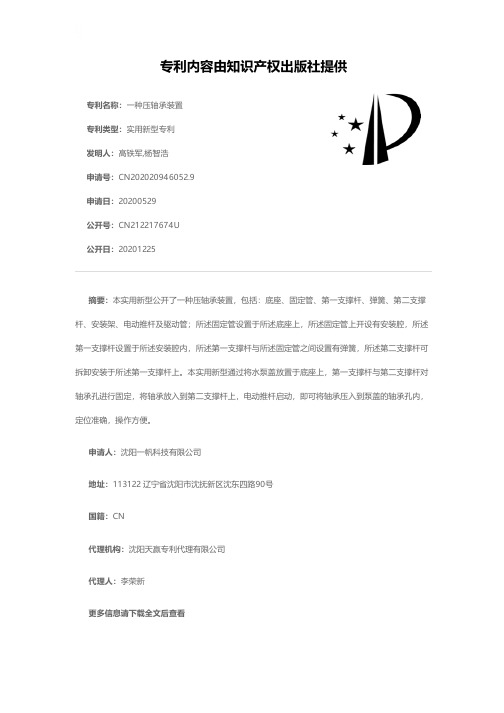

专利名称:一种压轴承装置专利类型:实用新型专利
发明人:高铁军,杨智浩
申请号:CN202020946052.9申请日:20200529
公开号:CN212217674U
公开日:
20201225
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种压轴承装置,包括:底座、固定管、第一支撑杆、弹簧、第二支撑杆、安装架、电动推杆及驱动管;所述固定管设置于所述底座上,所述固定管上开设有安装腔,所述第一支撑杆设置于所述安装腔内,所述第一支撑杆与所述固定管之间设置有弹簧,所述第二支撑杆可拆卸安装于所述第一支撑杆上。
本实用新型通过将水泵盖放置于底座上,第一支撑杆与第二支撑杆对轴承孔进行固定,将轴承放入到第二支撑杆上,电动推杆启动,即可将轴承压入到泵盖的轴承孔内,定位准确,操作方便。
申请人:沈阳一帆科技有限公司
地址:113122 辽宁省沈阳市沈抚新区沈东四路90号
国籍:CN
代理机构:沈阳天赢专利代理有限公司
代理人:李荣新
更多信息请下载全文后查看。

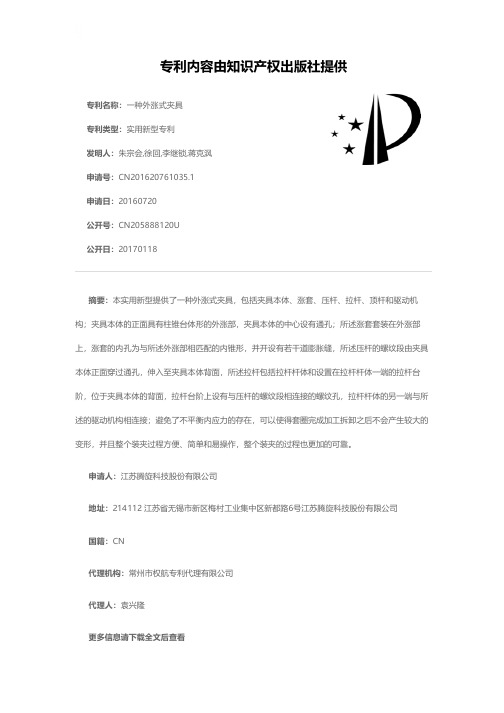

专利名称:一种外涨式夹具
专利类型:实用新型专利
发明人:朱宗会,徐回,李继锁,蒋克沨申请号:CN201620761035.1
申请日:20160720
公开号:CN205888120U
公开日:
20170118
专利内容由知识产权出版社提供
摘要:本实用新型提供了一种外涨式夹具,包括夹具本体、涨套、压杆、拉杆、顶杆和驱动机构;夹具本体的正面具有柱锥台体形的外涨部,夹具本体的中心设有通孔;所述涨套套装在外涨部上,涨套的内孔为与所述外涨部相匹配的内锥形,并开设有若干道膨胀缝,所述压杆的螺纹段由夹具本体正面穿过通孔,伸入至夹具本体背面,所述拉杆包括拉杆杆体和设置在拉杆杆体一端的拉杆台阶,位于夹具本体的背面,拉杆台阶上设有与压杆的螺纹段相连接的螺纹孔,拉杆杆体的另一端与所述的驱动机构相连接;避免了不平衡内应力的存在,可以使得套圈完成加工拆卸之后不会产生较大的变形,并且整个装夹过程方便、简单和易操作,整个装夹的过程也更加的可靠。
申请人:江苏腾旋科技股份有限公司
地址:214112 江苏省无锡市新区梅村工业集中区新都路6号江苏腾旋科技股份有限公司
国籍:CN
代理机构:常州市权航专利代理有限公司
代理人:袁兴隆
更多信息请下载全文后查看。

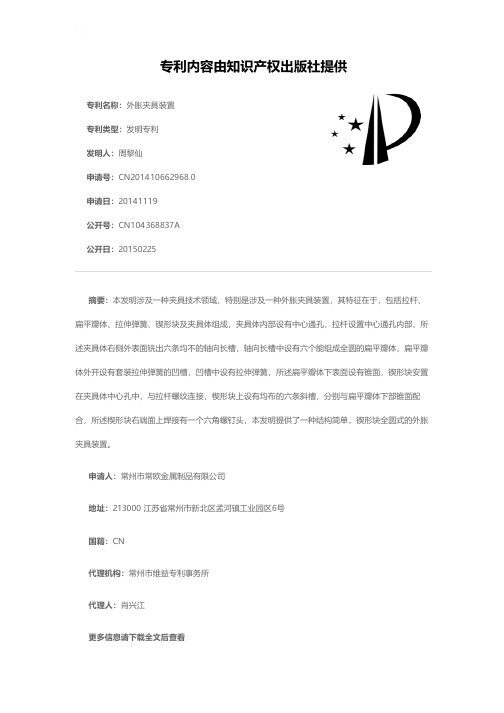

专利名称:外胀夹具装置
专利类型:发明专利
发明人:周黎仙
申请号:CN201410662968.0申请日:20141119
公开号:CN104368837A
公开日:
20150225
专利内容由知识产权出版社提供
摘要:本发明涉及一种夹具技术领域,特别是涉及一种外胀夹具装置,其特征在于,包括拉杆、扁平瓣体、拉伸弹簧、锲形块及夹具体组成,夹具体内部设有中心通孔,拉杆设置中心通孔内部,所述夹具体右侧外表面铣出六条均不的轴向长槽,轴向长槽中设有六个能组成全圆的扁平瓣体,扁平瓣体外开设有套装拉伸弹簧的凹槽,凹槽中设有拉伸弹簧,所述扁平瓣体下表面设有锥面,锲形块安置在夹具体中心孔中,与拉杆螺纹连接,楔形块上设有均布的六条斜槽,分别与扁平瓣体下部锥面配合,所述楔形块右端面上焊接有一个六角螺钉头,本发明提供了一种结构简单,锲形块全圆式的外胀夹具装置。
申请人:常州市常欧金属制品有限公司
地址:213000 江苏省常州市新北区孟河镇工业园区6号
国籍:CN
代理机构:常州市维益专利事务所
代理人:肖兴江
更多信息请下载全文后查看。
专利名称:一种自动胀缩轴专利类型:发明专利
发明人:宋强,郝刚,单以才
申请号:CN201910643302.3申请日:20190717
公开号:CN110342348A
公开日:
20191018
专利内容由知识产权出版社提供
摘要:一种自动胀缩轴,包括支撑套筒、驱动电机、转轴和固定设置在支撑套筒内且与转轴固定连接的若干胀缩模块,驱动电机、转轴和胀缩模块均设置在支撑套筒内,支撑套筒的外壁上沿轴向方向设置有与胀缩模块数量相等的若干组安装通孔单元,每组安装通孔单元均包括周向设置的若干安装通孔,驱动电机固定设置在支撑套筒内的一侧,转轴的一端与驱动电机的输出轴连接,胀缩模块均包括固定盘、左旋转盘、右旋转盘和滑块,左旋转盘和右旋转盘上分别均匀相对开设有与轴向通槽数量相等且倾斜设置的第一弧形槽孔和第二弧形槽孔。
本发明的自动胀缩轴通过机电传动实现胀缩模块的胀缩,通过各胀缩模块分别和各安装通孔单元相配合,使得各胀缩模块胀缩的一致性。
申请人:南京信息职业技术学院
地址:210013 江苏省南京市仙林大学城文澜路99号
国籍:CN
代理机构:南京天翼专利代理有限责任公司
代理人:周春丽
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利
(10)授权公告号 (45)授权公告日 (21)申请号 201910142479.5(22)申请日 2019.02.26
(65)同一申请的已公布的文献号
申请公布号 CN 109877232 A (43)申请公布日 2019.06.14
(73)专利权人 燕山大学
地址 066000 河北省秦皇岛市海港区河北
大街西段438号(72)发明人 陈继刚 赵可心 蒋家强 韩景宏 (74)专利代理机构 北京孚睿湾知识产权代理事
务所(普通合伙) 11474
代理人 刘翠芹(51)Int.Cl.
B21D 39/00(2006.01)
(56)对比文件
JP 2014159043 A ,2014.09.04,CN 206122517 U ,2017.04.26,ES 1115580 U ,2014.07.08,CN 107695209 A ,2018.02.16,CN 100575728 C ,2009.12.30,CN 106583591 A ,2017.04.26,CN 103433723 A ,2013.12.11,
审查员 张风晨
(54)发明名称
一种外胀式关节轴承翻边压铆装置及方法(57)摘要
本发明为一种外胀式关节轴承翻边压铆装置及方法,此装置通过锥面配合结构使得在压铆翻边工作过程中,压铆头向下运动的同时沿工具的径向胀开,增加了向外侧的水平运动,增加了
向外翻边的作用力。
其装置包括芯轴、压铆头、波形弹簧以及螺母。
本发明通过压铆头及带锥度芯轴之间的锥面配合,使压铆头沿锥面运动,实现了压铆头前段的外胀翻边运动,使得V形槽易于翻边成形,减少对外圈的镦粗影响,避免启动力矩增加与失效、内外圈抱死,提高关节轴承安装固定的工艺质量,并且,工具结构简单,方法易实
现。
权利要求书1页 说明书5页 附图2页
CN 109877232 B 2020.01.03
C N 109877232
B
权 利 要 求 书1/1页CN 109877232 B
1.一种外胀式关节轴承翻边压铆装置,其特征在于:其包括螺母、压铆头、芯轴以及波形弹簧,所述螺母设置在所述芯轴上,所述螺母的配置用于调节所述波形弹簧的压缩位移,所述压铆头的齿尖及其下端开设有六个沿圆周均匀分布的槽缝,所述槽缝的配置用于使压铆头相对芯轴实现锥面相对滑动运动从而产生径向外扩运动,所述压铆头的内侧设置有斜面,
所述芯轴为阶梯轴,所述芯轴包括第一部分、第二部分、第三部分、第四部分以及第五部分,所述第一部分的外表面设置有螺纹,所述螺母设置在第一部分的外表面,所述第二部分与所述第三部分均为外表面光滑的圆柱结构,所述第二部分的圆柱的横截面小于所述第三部分的圆柱的横截面,所述第三部分的圆柱的端面用于支撑所述波形弹簧,所述波形弹簧支撑于所述第三部分圆柱的上端面,所述第四部分为圆锥结构,所述圆锥结构与压铆头的内侧斜面形成锥面配合,所述第五部分为定位段圆柱面,所述第四部分圆锥结构的锥面的端面与所述关节轴承内圈相抵靠,所述定位段圆柱面与关节轴承内圈的孔相配合。
2.根据权利要求1所述的外胀式关节轴承翻边压铆装置,其特征在于:所述压铆头为回转体结构。
3.根据权利要求1所述的外胀式关节轴承翻边压铆装置,其特征在于:所述第四部分的圆锥结构的锥面角度为φ,锥面角度φ的计算表达式为:tgφ=Δr/Δh,其中Δr为压铆头的齿尖的径向外扩位移,Δh为压铆头的齿尖的轴向位移。
4.根据权利要求3所述的外胀式关节轴承翻边压铆装置,其特征在于:在初始位置,所述波形弹簧处于预压缩状态,该状态下,波形弹簧用于支撑压铆头并使工具处于平衡状态。
5.根据权利要求4所述的外胀式关节轴承翻边压铆装置,其特征在于:当压铆头工作时,通过调整螺母在芯轴上的位置以压缩波形弹簧,使波形弹簧的下压量等于压铆头的齿尖的轴向位移Δh。
6.一种基于权利要求1至5之一所述的外胀式关节轴承翻边压铆装置的外胀式关节轴承翻边压铆方法,其特征在于:其包括以下步骤:
S1、在压铆翻边过程中,利用压铆头与芯轴的锥面配合,借助于向下的压铆力作用下,芯轴顶住关节轴承内圈端面,同时,压铆头的齿尖做向下运动与径向外扩运动,使关节轴承外圈V形槽外侧翻边到座圈;
S2、在压铆翻边时确定压铆头的初始定位,通过调整螺母在芯轴上的位置,来调整压铆头和第三部分圆柱的端面间距离即齿尖的轴向位移为Δh,并且波形弹簧保持受压状态,从而确定压铆头初始位置;
S3、在压铆工具工作时调整压缩波形弹簧的同步运动,压缩波形弹簧,通过压铆头与芯轴的锥面配合角度φ、使得齿尖的径向外扩位移为Δr,齿尖的轴向位移为Δh。
7.根据权利要求6所述的外胀式关节轴承翻边压铆方法,其特征在于:所述步骤S2中,通过拧动芯轴第一部分圆柱上配置的螺母,对波形弹簧进行预压缩,直到压铆头和第三部分圆柱的端面间距离为Δh时,停止拧动螺母,此位置即为压铆头的初始位置。
8.根据权利要求6所述的外胀式关节轴承翻边压铆方法,其特征在于:压缩所述波形弹簧使其下压位移量同样为Δh。
