（二）射频脉冲
磁共振成像中，射频脉冲是产生和传递磁共振信号的载体；
射频脉冲有两种：
1、激励脉冲：激励作用有两个--形成共振吸收、促使进 动的 核趋向于同相位；
激励脉1冲常用的有90°脉冲、180°脉冲以及0°--180°
的脉冲；
2、磁共振信号：被激励脉冲激发的人体组织，在脉冲停 止后将释放出磁共振信号，此信号也将以脉冲的形式由接 收线圈接收，供计算机重建图像。
四、影像信息接收器
（一）增感屏-胶片系统
屏-片系统结构
（二）影像增强器-X线电视系统
（三）影像板
（四）平板探测器
（五）CT成像检测器
（六）MRI的接收线圈
• 被照体：信息源 • X 线：信息载体 • 接收器：接收介质（屏-片、IP、FPD…）
模拟X线信息影像的形成与传递X线X线信息影像 Nhomakorabea密度影像
被照体
转换介质
三维分布 的物体分 布（信息 源）
载有信息 成分的X线 强度的不 均匀分布
诊断输出 意识影像
大脑
转换为二维 荧光强度不 均匀分布、 传递给胶片 形成银盐颗 粒的不均匀 分布（潜影 形成）
当X线的衰减以光电吸收为主时，受检体的线性衰减系数μ与人体组 织的Z、ρ存在着如下关系;
μ= k ∙3 ∙4 ∙ρ
即人体不同组织结构的Z、ρ不同，其对X线的线性衰减系数μ不同
（二）磁共振成像
磁共振成像是处于净磁场（ 0 ）中的氢原子核（1 ）在
射频脉冲磁场激励下发生磁共振现象，射频脉冲停止后发 生弛豫现象而获得磁共振信号，这种信号的强弱与人体组 织的氢质子密度密切相关。 纵向弛豫时间、横向弛豫时间 氢质子密度 流动效应 不同组织的磁敏感性 氢质子所处的局部化学环境 水质子状况 组织方向及组织大小等，呈现出不同的MR信号。

2.影响增感率的因素
• （1）增感屏的发光效率：增感屏中荧光体颗粒的 发光效率，主要参量包括X线吸收效率（ηa）、荧 光转换效率（ηc）、荧光传递效率（ηt）和屏-片 匹配效率（ηf），即：
η = ηa ·ηc ·ηt ·ηf
• 1）X线的吸收率： • ①荧光体不同，屏的X线吸收率不同。 • ②荧光体不同，吸收峰值的激发能量亦不同。 • ③荧光体不同，管电压特性不同。
• （2）结构及工艺因素： • 1）增感屏荧光体的颗粒大，增感率高。 • 2）增感屏中的结合剂使用量大，对荧光吸收小，
增感率高。 • 3）增感屏支持体的荧光反射率高，增感率高。 • 4）增感屏荧光体涂布厚度的增加，在适当数值下
可提高增感率。
• 2.增感屏对影象效果的影响： • （1）影像对比度增加：使用增感屏所获得的照片
（三）增感屏的性能
• 1.增感率：指在照片上产生同等密度1.0时，无屏 与有屏所需的照射量之比，公式：
f to t
f=R0/R1
f表示增感率，R0表示不用增感屏时的X线量，R1 表示应用增感屏时的X线量。
• 比较屏与屏之间增感率的比值，即感度比 的概念。一般以增感率为40的中速钨酸钙 屏为基准值100，其余各种增感屏均以产生 相同密度1.0的感度与其比较，所得倍数即 为感度比。
• 3.保护层：主要由纤维化合物组成，一般采 用醋酸纤维素酯，其作用有：
• ①防静电现象。 • ②对质脆的荧光体起物理保护。 • ③进行表面清洁时可保护荧光体不受损害。
• 4.反射层或吸收层： • 两者必居其一，反射层是将向背面发散的荧
光反射回胶片，以提高增感率，多采用光泽 明亮的无机物 （二氧化钛、硫酸钡、氯化 镁 ）；防反射层是将向背面发散的荧光吸 收掉，以提高清晰度，多采用炭黑等。

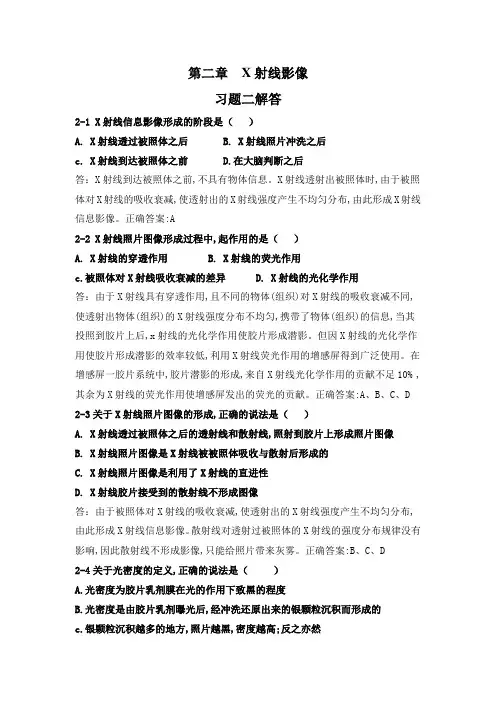

第二章X射线影像习题二解答2-1 X射线信息影像形成的阶段是（）A. X射线透过被照体之后B. X射线照片冲洗之后c. X射线到达被照体之前 D.在大脑判断之后答：X射线到达被照体之前,不具有物体信息。

X射线透射出被照体时,由于被照体对X射线的吸收衰减,使透射出的X射线强度产生不均匀分布,由此形成X射线信息影像。

正确答案:A2-2 X射线照片图像形成过程中,起作用的是（）A. X射线的穿透作用B. X射线的荧光作用c.被照体对X射线吸收衰减的差异 D. X射线的光化学作用答：由于X射线具有穿透作用,且不同的物体(组织)对X射线的吸收衰减不同,使透射出物体(组织)的X射线强度分布不均匀,携带了物体(组织)的信息,当其投照到胶片上后,x射线的光化学作用使胶片形成潜影。

但因X射线的光化学作用使胶片形成潜影的效率较低,利用X射线荧光作用的增感屏得到广泛使用。

在增感屏一胶片系统中,胶片潜影的形成,来自X射线光化学作用的贡献不足10% ,其余为X射线的荧光作用使增感屏发出的荧光的贡献。

正确答案:A、B、C、D 2-3关于X射线照片图像的形成,正确的说法是（）A. X射线透过被照体之后的透射线和散射线,照射到胶片上形成照片图像B. X射线照片图像是X射线被被照体吸收与散射后形成的C. X射线照片图像是利用了X射线的直进性D. X射线胶片接受到的散射线不形成图像答：由于被照体对X射线的吸收衰减,使透射出的X射线强度产生不均匀分布,由此形成X射线信息影像。

散射线对透射过被照体的X射线的强度分布规律没有影响,因此散射线不形成影像,只能给照片带来灰雾。

正确答案:B、C、D2-4关于光密度的定义,正确的说法是（）A.光密度为胶片乳剂膜在光的作用下致黑的程度B.光密度是由胶片乳剂曝光后,经冲洗还原出来的银颗粒沉积而形成的c.银颗粒沉积越多的地方,照片越黑,密度越高;反之亦然D.光密度值用照片阻光率的常用对数表示答：胶片感光层是感光灵敏的乳胶体薄层,在乳胶体中均匀地分布着卤化银微颗粒。

胶片特性曲线由足部、直线部、肩部和反 转部组成。
X线胶片特性曲线
①足部：特性曲线开始的部分，走行近似与横坐标平 行，密度的上升与曝光量不成正比。感光材料对曝光量开 始产生反应的这一点称为初感点。
②直线部：光学密度与曝光量的增加成正比，曲线沿 一定的斜率直线上升。它在整个特性曲线中是曝光正确的 部分，也是X线摄影力求利用的部分。
2.熟悉 X线成像性能的主要参量；X线束的特 点；X线胶片的冲洗原理；X线摄影及X线透视的特 点；X线影像的传递过程；散射线对照片的影响； 滤线栅的主要性能参量。
3.了解 扁平颗粒技术；照片颗粒度的测量方 法。
第一节 模拟X线成像的基本条件
一、模拟X线成像的信息载体
（一）X线束 1．X线束的形状：X线管发出的X线是以阳极
模拟X线成像的信息接收器是屏-片系统。 屏-片系统由增感屏与X线胶片系统组合而成。 屏-片系统使胶片感光形成潜影，通过冲洗处 理形成照片影像。
（一）医用X线胶片
1.种类
(1)直接摄影用X线胶片
1）感绿胶片：是一种配合发绿色荧光的 增感屏使用的正色胶片，其吸收光谱的峰值为 550nm。感绿胶片的最大特点是，在与发绿色 荧光的稀土增感屏组合下感度可高达1200，能 使被照体X线的接受剂量大幅度减少。
外线激光胶片和氦氖激光胶片两种。
2)热敏胶片：属于非银盐材料，其对可见光 不敏感。常使用碳黑材料，用于干式打印方式。 可在明室下操作。
（3）多幅相机胶片
多幅相机胶片亦称CRT记录图像，适用于 CT、MRI、DSA、ECT、超声等图像技术的记录。 其特点是能摄取显示器屏幕影像，单面涂布感 光乳剂，背面涂有防光晕层以减小荧光物质造 成的模糊，成像清晰、细腻。
X线管短轴方向上焦点像
